【X線・放射線の新しい代替え技術！】TeraMetrix社テラヘルツセンサ（自動校正対応VRSセンサ）データシート　～内部構造検査・多層膜厚の測定～

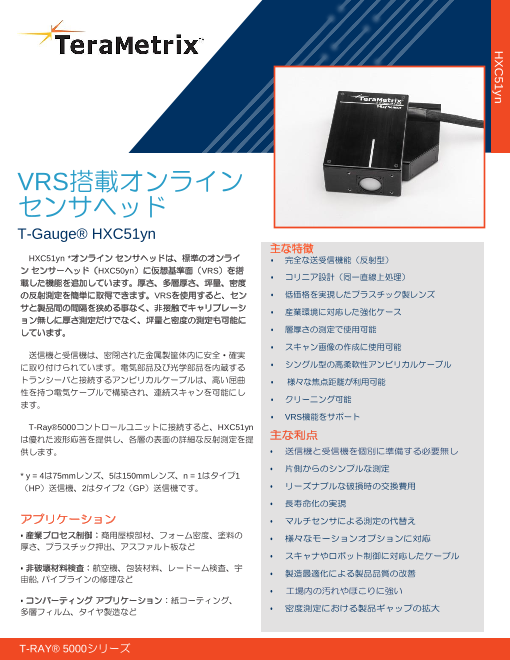

VRS搭載オンライン センサヘッド T-Gauge® HXC51yn 主な特徴 HXC51yn *オンライン センサヘッドは、標準のオンライ • 完全な送受信機能（反射型） ン センサーヘッド（HXC50yn）に仮想基準面（VRS）を搭 • コリニア設計（同一直線上処理） 載した機能を追加しています。厚さ、多層厚さ、坪量、密度 の反射測定を簡単に取得できます。VRSを使用すると、セン • 低価格を実現したプラスチック製レンズ サと製品間の間隔を狭める事なく、非接触でキャリブレーシ • 産業環境に対応した強化ケース ョン無しに厚さ測定だけでなく、坪量と密度の測定も可能に しています。 • 層厚さの測定で使用可能 • スキャン画像の作成に使用可能 送信機と受信機は、密閉された金属製筐体内に安全・確実 に取り付けられています。電気部品及び光学部品を内蔵する • シングル型の高柔軟性アンビリカルケーブル トランシーバと接続するアンビリカルケーブルは、高い屈曲 • 様々な焦点距離が利用可能 性を持つ電気ケーブルで構築され、連続スキャンを可能にし • クリーニング可能 ます。 • VRS機能をサポート T-Ray®5000コントロールユニットに接続すると、HXC51yn は優れた波形応答を提供し、各層の表面の詳細な反射測定を提 主な利点 供します。 • 送信機と受信機を個別に準備する必要無し • 片側からのシンプルな測定 * y = 4は75mmレンズ、5は150mmレンズ、n = 1はタイプ1 （HP）送信機、2はタイプ2（GP）送信機です。 • リーズナブルな破損時の交換費用 • 長寿命化の実現 アプリケーション • マルチセンサによる測定の代替え • 産業プロセス制御：商用屋根部材、フォーム密度、塗料の • 様々なモーションオプションに対応 厚さ、プラスチック押出、アスファルト板など • スキャナやロボット制御に対応したケーブル • 非破壊材料検査：航空機、包装材料、レードーム検査、宇 • 製造最適化による製品品質の改善 宙船, パイプラインの修理など • 工場内の汚れやほこりに強い • コンバーティング アプリケーション：紙コーティング、 多層フィルム、タイヤ製造など • 密度測定における製品ギャップの拡大 T-RAY® 5000シリーズ HHXXCC5511yyn n

VRS搭載オンラインセンサヘッド T-Gauge® HXC51yn パラメータ 仕様内容 単位 コメント 偏波消光比 > 20:1 水平方向 利用可能なレンズ焦点距離 25, 75, 150 mm 他レンズは要求に応じて利用可 ビーム直径 38 mm 取り付け構成 1/4 - 20 ネジ型取り付け穴 動作温度範囲 0 - 50 °C 20 - 90% RH 結露無し サイズ (W x H x D) 128 x 64 x 178 mm 重量 1.8 kg VRS含む オーダ情報 付属品 一般的な構成内容 • テラヘルツコントローラ • HDPE レンズ (25.4, 76.2又は152.4mm) • アンビリカルケーブル (5,10又は30 m) • T-Ray® Basic 及び T-Gauge® ソフトウェア 業界をリードする規制順守 Underwriters Laboratoriesにより認定されたT-Ray 5000インテリ ジェントTCUは、CEマークを取得しており、FDA CDRH laser safety regulationに完全に準拠しております。又、FCC part18 regulationを満たすことがテスト済みです。 産業機材営業本部 検査機器 東京チーム 〒105-0014 東京都港区 芝3-5-1 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
