X線・放射線測定機の代替え次世代技術!【可搬型モデル】テラヘルツセンサによる透明/不透明体の多層膜厚測定・内部構造検査のご提案 〜SPG/LSGシリーズ〜

製品カタログ

光を用いた技法では従来困難であった不透明体材料の内部構造検査や多層膜厚の測定をポータブル型のセンサにより、容易に実現できる最新のテラヘルツ技術に基づいた次世代のセンサをご紹介

TeraMetrix(テラメトリクス)社が提供するSPG(Single Point Gauge)及びLSG (Line Scan Gauge)シリーズは、既存の光学技法では困難であった不透明体材料の内部構造検査や多層膜厚測定、塗装(ペイント)の検査などをボタンを押すだけで直接実現することができます。測定ツールはモジュール式であり、対象物に応じてストレート又は直角型の測定チップを使用する事ができます。
使いやすいタッチスクリーンディスプレイは、測定の構成と動作モードの選択を可能にします。
安全設計(アイセーフ)により有資格者が不要で、従来のX線や放射線測定機のような管理面での煩わしさはありません。

関連メディア

このカタログについて

ドキュメント名 X線・放射線測定機の代替え次世代技術!【可搬型モデル】テラヘルツセンサによる透明/不透明体の多層膜厚測定・内部構造検査のご提案 〜SPG/LSGシリーズ〜
ドキュメント種別 製品カタログ
ファイルサイズ 658Kb
登録カテゴリ
取り扱い企業 コーンズテクノロジー株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

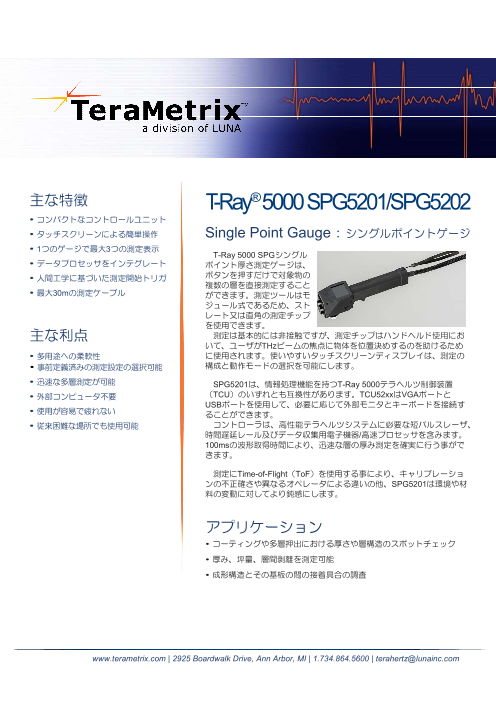

主な特徴 T-Ray®5000SPG5201/SPG5202 • コンパクトなコントロールユニット • タッチスクリーンによる簡単操作 Single Point Gauge:シングルポイントゲージ • 1つのゲージで最大3つの測定表示 T-Ray 5000 SPGシングル • データプロセッサをインテグレート ポイント厚さ測定ゲージは、 • 人間工学に基づいた測定開始トリガ ボタンを押すだけで対象物の 複数の層を直接測定すること • 最大30mの測定ケーブル ができます。測定ツールはモ ジュール式であるため、スト レート又は直角の測定チップ を使用できます。 主な利点 測定は基本的には非接触ですが、測定チップはハンドヘルド使用にお いて、ユーザがTHzビームの焦点に物体を位置決めするのを助けるため • 多用途への柔軟性 に使用されます。使いやすいタッチスクリーンディスプレイは、測定の • 事前定義済みの測定設定の選択可能 構成と動作モードの選択を可能にします。 • 迅速な多層測定が可能 SPG5201は、情報処理機能を持つT-Ray 5000テラヘルツ制御装置 • 外部コンピュータ不要 (TCU)のいずれとも互換性があります。TCU52xxはVGAポートと USBポートを使用して、必要に応じて外部モニタとキーボードを接続す • 使用が容易で疲れない ることができます。 • 従来困難な場所でも使用可能 コントローラは、高性能テラヘルツシステムに必要な短パルスレーザ、 時間遅延レール及びデータ収集用電子機器/高速プロセッサを含みます。 100msの波形取得時間により、迅速な層の厚み測定を確実に行う事がで きます。 測定にTime-of-Flight(ToF)を使用する事により、キャリブレーショ ンの不正確さや異なるオペレータによる違いの他、SPG5201は環境や材 料の変動に対してより鈍感にします。 アプリケーション • コーティングや多層押出における厚さや層構造のスポットチェック • 厚み、坪量、層間剥離を測定可能 • 成形構造とその基板の間の接着具合の調査 www.terametrix.com | 2925 Boardwalk Drive, Ann Arbor, MI | 1.734.864.5600 | terahertz@lunainc.com
Page2

T-Ray® 5000 Single Point Gauge システム構成内容 付属品 一般的な構成内容 通信ケーブル付きSPG テラヘルツ用コントローラ アクセサリキット 通信ケーブル付きSPG (5, 10, 15, 30 m) SPGソフトウェア SPG ソフトウェア パラメータ 仕様内容 単位 コメント モデルナンバー510n n = 1 = Type 1 透過型, 2 = Type 2 ゲージ方向 0.90 ° 測定距離 25, 75 mm 安定用コンタクトコーン 通信ケーブル長さ 5, 10, 15, 30 m 厚さ測定確度 0.8 um サイズ 6.35 x 7.62 x 26.67 cm 重量 2.0 kg 5m通信ケーブル時(画像参照) 産業機材営業本部 検査機器東京チーム 〒105-0014 東京都港区芝3-5-1 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp www.terametrix.com | 2925 Boardwalk Drive, Ann Arbor, MI | 1.734.864.5600 | terahertz@lunainc.com TRay5000_SPG_050418
