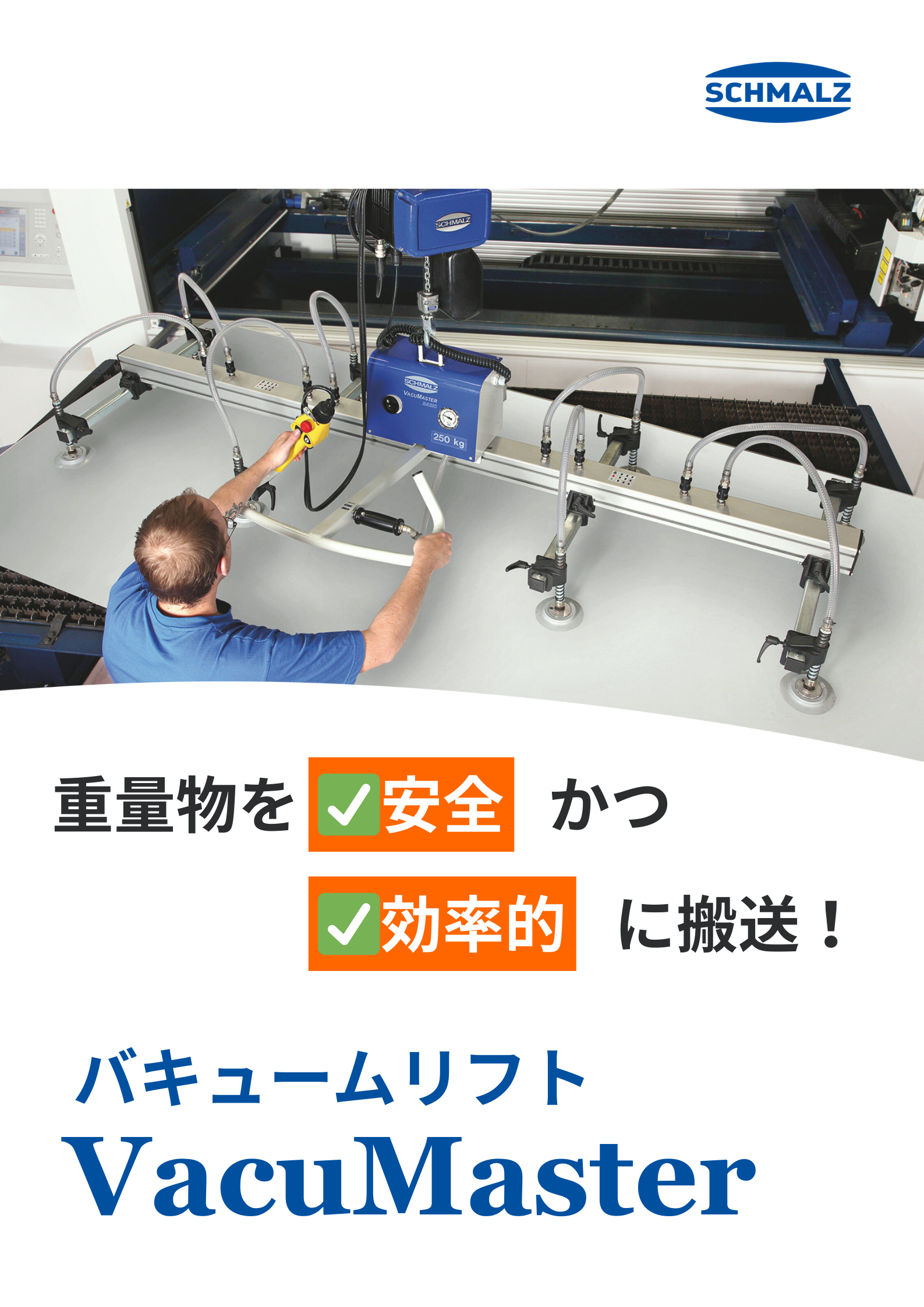

手動搬送システム ジ ャ ン ボ 真空バランサー Jumbo バ キ ュ マ ス タ ー バキュームリフト VacuMaster WWW.SCHMALZ.CO.JP

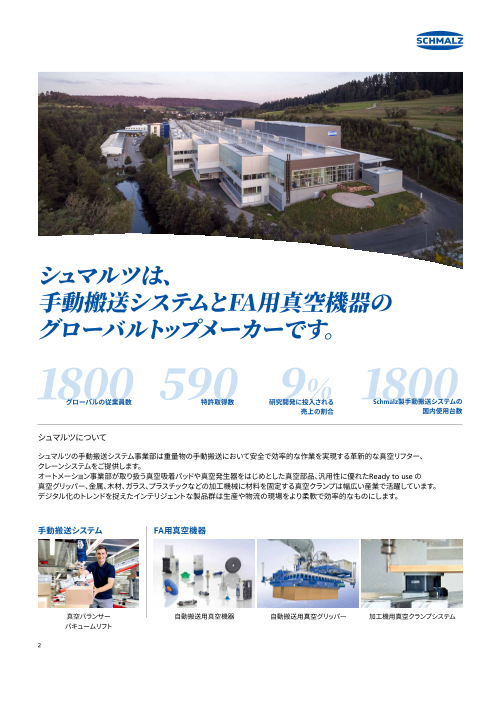

シュマルツは、 手動搬送システムとFA用真空機器の グローバルトップメーカーです。 1800 590 9% 1800 グローバルの従業員数 特許取得数 研究開発に投入される Schmalz製手動搬送システムの 売上の割合 国内使用台数 シュマルツについて シュマルツの手動搬送システム事業部は重量物の手動搬送において安全で効率的な作業を実現する革新的な真空リフター、 クレーンシステムをご提供します。 オートメーション事業部が取り扱う真空吸着パッドや真空発生器をはじめとした真空部品、汎用性に優れたReady to use の 真空グリッパー、金属、木材、ガラス、プラスチックなどの加工機械に材料を固定する真空クランプは幅広い産業で活躍しています。 デジタル化のトレンドを捉えたインテリジェントな製品群は生産や物流の現場をより柔軟で効率的なものにします。 手動搬送システム FA用真空機器 真空バランサー 自動搬送用真空機器 自動搬送用真空グリッパー 加工機用真空クランプシステム バキュームリフト 2

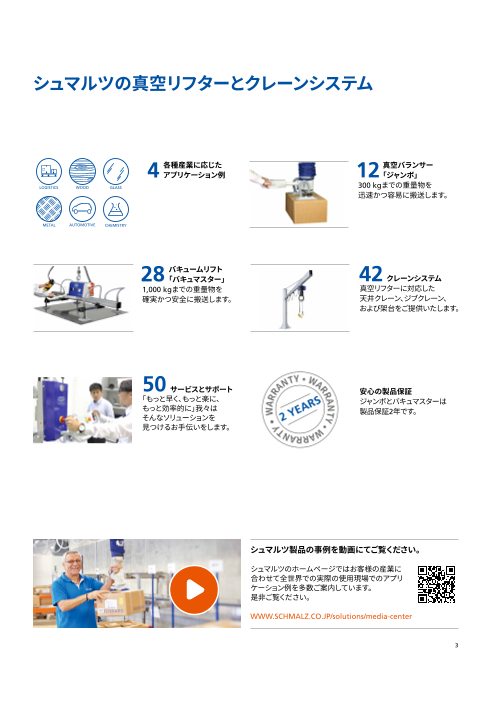

シュマルツの真空リフターとクレーンシステム 4 各種産業に応じた アプリケーション例 12 真空バランサー 「ジャンボ」 LOGISTICS WOOD GLASS 300 kgまでの重量物を 迅速かつ容易に搬送します。 METAL AUTOMOTIVE CHEMISTRY 28 バキュームリフト 42 「バキュマスター」 クレーンシステム 1,000 kgまでの重量物を 真空リフターに対応した 確実かつ安全に搬送します。 天井クレーン、ジブクレーン、 および架台をご提供いたします。 50 サービスとサポート 安心の製品保証 「もっと早く、もっと楽に、 ARS ジャンボとバキュマスターは もっと効率的に」我々は 2 YE 製品保証2年です。 そんなソリューションを 見つけるお手伝いをします。 シュマルツ製品の事例を動画にてご覧ください。 シュマルツのホームページではお客様の産業に 合わせて全世界での実際の使用現場でのアプリ ケーション例を多数ご案内しています。 是非ご覧ください。 WWW.SCHMALZ.CO.JP/solutions/media-center 3 •

真空バランサー「ジャンボフレックス」 入出荷工程における荷物の取扱い バキュームリフト「バキュマスター」 金属板を加工機械に設置 いかなる仕事に対しても 最適なソリューションを シュマルツの真空吸着式手動搬送システムは重量物搬送の現場を 省力化、効率化し合理的な生産プロセスづくりを実現します。機能 性、安全性に富んだ人に優しいデザインは物流工程でのパレタイズ や加工機械への材料投入・取出しなどの作業で真価を発揮します。 重量物を運ぶ作業者を怪我から守る我々の装置は人にやさしい 職場づくりのための効果的な投資と言えます。真空吸着式手動搬送 システムは製造リードタイムを短縮すると同時に、重労働から解放 されることで従業員のやる気と生産性を向上します。 4 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

物流 LOGISTICS 入出荷工程や商品配送センターの物流システムを 現場のニーズに合わせて構築 調達品の受入エリアや生産品の出荷エリア、宅配便の集配センターなど、絶え間なく荷物が行き交う場所で、 真空バランサー「ジャンボ」は作業者の負担を減らし無駄のないモノの流れを作ります。 入出荷時の荷物を素早く搬送する真空バランサー「ジャンボフレックス」 段ボール箱をパレタイズする真空バランサー「ジャンボエルゴ」 荷物を安全に255 cmの高さまで積み上げることが可能な真空バランサー 袋やドラム缶をパレタイズする真空バランサー「ジャンボスプリント」 「ジャンボフレックス・ハイスタック」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 5

木材 WOOD 木板の素材や加工機械の種類に合わせた効率的な材料投入システム シュマルツの真空リフターは何十年にもわたり木工業界において高い信頼を得ています。 NCルーターやランニングソーとの組合せでは材料の180°反転や90°スイベルといった動作も一人の作業者で行なう事ができます。 NCルーターへ材料の投入作業を行う真空バランサー「ジャンボエルゴ」 コーティングされた木板を180°回転させるバキュームリフト「バキュマスター コンフォート」 NCルーターに木板をセットする90°スイベル機能が搭載された真空バランサー 長尺材を横から操作して加工機に投入するバキュームリフト「バキュマスター」 「ジャンボエルゴ」 6 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

ガラス GLASS 最高レベルの安全性と精度 壊れやすいガラス板や窓は特に細心の注意を払って搬送する必要があります。 シュマルツの真空リフターはガラスに傷や吸着跡をつけずに、重いガラス板でも一人の作業者が安全かつ容易に 搬送や組立て作業を行うのに最適です。 ガラス板を90°傾けて搬送を行うバキュームリフト「バキュマスターベーシック」 ガラス部品の垂直搬送を行うバキュームリフト「バキュマスターウィンドウ」 仕切りのある窓用複層ガラスの垂直搬送を行うバキュームリフト「バキュマスター 屋外にてガラス板の安全搬送のため使用されるバキュームリフト「バキュマスター ウィンドウ コンフォート」 ガラス」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 7

金属・鉄板 METAL 無駄のない材料投入で生産効率を向上 シュマルツの手動搬送システムを使えばパンチングマシン、曲げ加工機、レーザー加工機といった装置のダウンタイムを短縮でき、 デリケートな材料に傷をつける心配もありません。また、角材やコイルの搬送に特化した製品もラインアップしています。 レーザー加工機への投入を行うバキュームリフト「バキュマスターベーシック」 鉄板を水平搬送でラックに収納するバキュームリフト「バキュマスターベーシック」 金属部品を搬送するコンパクト・軽量なバキュームリフト「バキュマスターライト」 電気やエアのエネルギー供給を使用せず、金属部品の搬送を行うバキュームリフト 「バキュマスターエコ」 8 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

自動車 AUTOMOTIVE 素早く、容易に搬送 製造ラインにはプレス加工部品の取出しや補修部品倉庫での箱の運搬、組立てラインへの部品供給といった 手動搬送プロセスがあります。真空リフターを利用する事で大きな重量物を作業者が楽に運ぶ事ができます。 たくさんのシュマルツの真空リフターが完成車メーカー及びそのサプライヤーの工場で活躍しています。 フロントガラスを搬送する真空バランサー「ジャンボフレックス」 トラックやキャラバンのルーフを運ぶバキュームリフト「バキュマスター」 カーバッテリーを搬送する真空バランサー「ジャンボフレックス」 ホイールを搬送して梱包を行う真空バランサー「ジャンボフレックス」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 9

化学製品・医薬品・食品 CHEMISTRY 包装品だけでなく未包装の素材も確実に搬送 化学製品や医薬品産業において荷物を安全に運ぶ事は極めて重要です。 シュマルツの真空リフターは袋、樽やドラム缶などの各種容器をスムーズに効率よく運ぶお手伝いをします。包装されていない食品に 直接触れなければならない場合には、ステンレス製の本体及びFDA準拠のシリコーンゴム製吸着パッドをご用意しています。 クラフト紙袋のパレタイジングに使用される真空バランサー「ジャンボフレックス」 食品を吸着することが可能なシリコーンゴム製のパッドを装着した真空バランサー 「ジャンボスプリント」 加工機への材料投入に使用されるオールステンレス仕様の真空バランサー ゴム原料切断の工程にてゴムベールの搬送に使用される真空バランサー「ジャンボ 「パルバック スプリント ハイジェニック」 スプリント」 10 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

その他各種産業 UNIVERSAL あらゆる作業に最適なハンドリングソリューションを提供 シュマルツの手動搬送システムは、その他の多種多様な産業においてもマテリアルフローの効率化を実現します。 多彩な標準ラインナップだけでなく個別のニーズに応じた特別なソリューションも含め、シュマルツは真空搬送の トップメーカーとしてお客様のご要望にお応えします。 建材 | 穴、溝、隙間のあるワークの吸着が可能な、スポンジタイプの真空グリッパーを 太陽光発電 | ソーラーパネルを取り扱う90°スイベル機能搭載の真空バランサー 使用した真空バランサー「ジャンボエルゴ」 「ジャンボエルゴ」 鉄道・航空機 | 鉄道車両工場で窓を搬送する90°スイベル機能搭載のバキュームリフト 家電製品 | 室外機を搬送する2連吸着パッドを装着した真空バランサー「ジャンボ 「バキュマスターコンフォート」 エルゴ」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 11

バキュームリフト 「バキュマスターベーシック」 薄鋼板を加工機へ投入 バキュームリフト 「バキュマスターコンフォート」 180° 反転タイプを使用し、ガラス板 を加工機にセット バ キ ュ マ ス タ ー バキュームリフト VacuMaster 荷物、作業に合わせた 最適なソリューション シュマルツがご提供するバキュームリフト「バキュマスター」は、重量物搬送に は欠かせない真空吸着式の吊り具です。金属・木材・プラスチック・ガラスなど 様々な材質の板材に限らず、ドラム缶やコイル材といった独自の形状の品物を 運ぶのにもご利用いただけます。また、作業の内容に合わせて荷物を90°傾け る、180°反転させるといった機能を持ったものもあります。従来多くの人手が 必要とされた重量物の搬送を一人の作業者で負荷を感じる事なく搬送する事 を可能にし、作業の生産性を高めます。 28 WWW.SCHMALZ.CO.JP/VACUMASTER

バ キ ュ マ ス タ ー バキュームリフト VacuMaster 1,000 kg までの重量物を負荷なく搬送 アプリケーション 利点 平らで大きく通気性の低いワークに最適です。例えば、 • 重量物に傷をつけずに効率的に搬送 • CNC加工機への金属板のセッティング及び加工後の取出し • 人にやさしく使いやすいため作業員のケガ・腰痛を予防 • NCルーターへの木材やプラスチック材の板のセッティング • 標準装備の真空タンクと警報ブザーによって極めて安全に 及び加工後の取出し 使用可能 • ガラスや窓の製造工程における組立て・設置時のセッティング • 機能に応じた材料（鉄・アルミ・高耐久プラスチック）を 及び搬送 使い分ける事で製品全体の長寿命化を実現 • 真空発生器の省エネ運転によりランニングコストを節約 （コンフォートタイプのみ） デザインと機能 バキュームリフト「バキュマスター」 はモジュール構造になっており、 種類豊富なベーシックモジュール、 操作ハンドル、ロードビーム、真空 吸着パッドを自由に組み合わせて 構成する事ができます。真空ポンプ 1 クレーンシステムと で発生させた真空と吸着パッドを 電気チェーンブロック — P. 42 利用してワークを確実に保持します。 安全面ではロードビームが真空 2 真空発生器付き タンクの役目も果たすため不測の ベーシックモジュール 停電時などにも荷物を即座に落下 3 操作ハンドル させる事はありません。 バキュマスターは電気チェーン 4 メインビーム ブロックに吊り下げてご使用いた 5 真空吸着パッド だく吊り具ですが、シュマルでは 電気チェーンブロックはもちろん、 現場に適したクレーンシステムも 含めて総合的にシステムとして ご提供します。 システム構成 製品概要 「バキュマスター」には「ベーシック」と「コンフォート」の２種類の基本ユニットが用意されており、可搬重量750 kgまでのワーク の搬送に汎用的にご使用いただけます。それ以外にもワークの種類や作業内容など用途に特化したラインナップを数多くご用意 しています。 タイプ 特長・主な用途 可搬重量 75 100 125 200 250 300 450 500 600 750 1000 kg kg kg kg kg kg kg kg kg kg kg バキュマスターベーシック / コンフォート — P. 30 水平搬送タイプ、汎用 バキュマスターベーシック / コンフォート — P. 30 90°旋回タイプ、汎用 バキュマスターベーシック / コンフォート — P. 30 180°反転タイプ、汎用 バキュマスターエコ — P. 36 エネルギー供給不要 バキュマスターライト — P. 37 気密、小~中サイズ用 バキュマスターウィンドウ — P. 40 組立て前後の窓 バキュマスターガラス — P. 38 建築資材ガラス用 WWW.SCHMALZ.CO.JP/VACUMASTER 29

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort 最大750 kgまで搬送可能 標準タイプの「バキュマスターベーシック」は様々なアプリケーションに 180° 汎用的にご使用いただけます。上位機種の「バキュマスターコンフォート」 90° B は電気チェーンブロックの昇降も含め全ての操作をハンドル上で行う A 事ができ、十分な真空圧を維持している間は真空ポンプの運転を停止 MAX. 750 KG MAX. 500 KG MAX. 250 KG MAX. 8 X 2 M する省エネ機能を搭載しています。 バキュマスターベーシック 1 真空ポンプ 2 真空発生器オン/オフスイッチ 6 3 真空ゲージ 4 停電や吸着異常をお知らせする警報ブザー内蔵 9 1 5 停電時のワークの落下を防ぐ、真空タンクの 役割も兼ねたメインビーム 8 2 3 6 安全ロックボタン付きの手動スライドバルブ 真空吸着のオン/オフ切替用 4 7 握りやすさを考えた操作ハンドル 電気チェーンブロックのペンダントの固定にも 利用可能 8 電気チェーンブロックの昇降用のボタン 5 9 電気チェーンブロックの緊急停止ボタン 7 バキュマスターコンフォート 3 1 真空ポンプ 十分な真空圧が得られている間は自動的に 4 真空ポンプを停止する省エネ機構搭載 1 5 2 真空発生器オン/オフスイッチ 6 3 真空ゲージ 4 停電や吸着状態をお知らせする警報ブザー内蔵 2 5 握りやすさを考えた操作ハンドル 電気チェーンブロックの昇降操作可能 6 90° 旋回または180°反転ボタン 7 真空吸着オフボタン（2カ所） 安全のため両手での操作が必要 8 真空吸着オンボタン 8 9 コントロールユニットの緊急停止ボタン 9 （真空ポンプは継続運転） 7 10 10 電気チェーンブロックの昇降用ボタン 30 WWW.SCHMALZ.CO.JP/VACUMASTER

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort 構成部品 ベーシックモジュール ベーシックモジュールは真空発生器・警報ブザー・真空ゲージ・モーションコントロール機構を含んだ「バキュマスター」の中心となる ユニットです。内部に粉塵が混入しにくい金属製ケースでそれらの機器を保護しています。アプリケーションが求める動作に応じて デザイン・機能の異なる3種類のベーシックモジュールから最適なものを選択いただけます。（図はバキュマスターコンフォート） 水平搬送タイプ 90° スイベルタイプ 180° 反転タイプ 真空発生器、警報器、真空ゲージおよびモータ 電動アクチュエーターによってスムーズに 電動アクチュエーターによってスムーズに 保護スイッチを備えた基本デザイン ワークを90°傾ける事が可能 ワークを180°反転させる事が可能 標準装置 電気式真空ポンプ 電気チェーンブロック用ペンダント固定台 反転機構（90°/180° 回転タイプ専用） 真空到達時間が短く、電力消費が少ない経済 （バキュマスターベーシック専用） 電動アクチュエーターによってワークを90°/180° 的な電気式真空発生器が搭載されています。 電気チェーンブロックのペンダントを固定するス 回転させます。スムーズな動作によってサイクル タンドが標準装備されています。付属のストラップ タイムの短縮を可能にします。高さを抑えたコンパ を利用してペンダントを固定できます。 クト設計で、停電時や真空発生器の異常時には ワークの姿勢を保持します。 大容積メインビーム 位置と高さの調整が容易なホルダー部品 幅広く対応する真空吸着パッド ベーシックモジュールと各真空吸着パッドを繋ぐ クロスビームと吸着パッドをスムーズにスライドで ワークのサイズ、重量、表面状態に合わせて選択 メインビームは真空タンクの役割も果たしていま き位置調整が容易です。アルミと強化プラスチック 可能です。標準パッドだけでなく、耐熱性のある す。停電時や真空発生器の異常時に真空圧を維持 を利用しており軽量で頑丈です。高低差のある もの、食品の安全性を考慮したもの、マークレス できる時間を確保し、ワークの即時落下を防ぎます。 ワークに対してはスプリングプランジャを追加する 対応、油膜付きの鋼板に適したもの、板ガラスや また、耐食性にも優れています。 事も可能です。 コーティングガラスに適したものなどバラエティー が豊富です。 WWW.SCHMALZ.CO.JP/VACUMASTER 31

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort テクニカルデータ 水平搬送タイプ MAX. 750 KG H 1 真空吸着パッド 125 ~ 360 mm 6 L1 2 操作ハンドル (L1) 345 ~ 1,060 mm 5 3 クロスビーム (LQ) 4 400 ~ 1,500 mm 4 メインビーム (LL) 3 1 400 ~ 6,400 mm 5 真空ポンプ付き 2 ベーシックモジュール 供給電圧: LL 200 V (50/60 Hz) 400 ~ 460 V (50/60 Hz) 6 電気チェーンブロック接続用 LQ サスペンションアイ Ø52 mm 図は「バキュマスターコンフォート」を示します。 タイプ* ワークサイズ 寸法 本体高さ ハンドル長さ 真空吸着パッド*** 本体重量 [kg] 可搬重量 [kg]** [mm] LL x LQ [mm] H[mm] L1 [mm] 数 Ø [mm] ベーシック コンフォート ベーシック / コンフォート 1,000 x 1,000 LL = 530 532 665 1 250 38 53 125 2,000 x 1,000 LL = 1,600 413 645 2 210 41 49 2,500 x 1,250 1,600 x 750 490 645 4 125 50 62 3,000 x 1,500 2,400 x 750 555 645 8 125 76 82 4,000 x 2,000 3,200 x 1,150 547 645 8 125 89 95 ベーシック / コンフォート 1,000 x 1,000 LL = 530 537 665 1 360 48 56 250 2,000 x 1,000 LL = 1,600 410 645 2 250 42 52 2,500 x 1,250 1,600 x 750 525 645 4 210 52 65 3,000 x 1,500 2,400 x 750 555 645 8 160 74 82 4,000 x 2,000 3,200 x 1,150 590 645 8 125 87 95 ベーシック / コンフォート 2,500 x 1,250 1,600 x 750 570 660 4 250 69 82 500 3,000 x 1,500 2,400 x 750 641 660 6 210 86 93 4,000 x 2,000 3,200 x 1,150 642 960 8 210 102 122 ベーシック / コンフォート 3,000 x 1,500 2,400 x 750 635 660 6 250 89 105 750 4,000 x 2,000 3,200 x 1,150 642 960 8 210 113 122 *図示の「バキュマスター」は、構成例です。「バキュマスターベーシック/コンフォート」は、個々のワークに応じて柔軟に適合させることができます。 **吊り上げ荷重が0.5t以上のクレーンの操作は、特別教育を受ける必要があります。 ***記載された真空吸着パッドの数量は、硬く変形の少ないワークを取り扱う際の数です。不安定で薄いワークの場合は、真空吸着パッドの数が増加します。 32 WWW.SCHMALZ.CO.JP/VACUMASTER

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort テクニカルデータ 90° 90° スイベルタイプ 6 H 1 真空吸着パッド 210 ~ 360 mm 5 2 L 操作ハンドル (L1) 1 425 ~ 1,185 mm 3 クロスビーム (LQ) 4 400 ~ 1,500 mm 3 4 メインビーム (LL) 800 ~ 6,400 mm 1 5 真空ポンプ付き ベーシックモジュール 2 供給電圧: 200 V (50/60 Hz) LL 400 ~ 460 V (50/60 Hz) LQ 6 電気チェーンブロック接続用 サスペンションアイ Ø50 mm 図は「バキュマスターコンフォート」を示します。 タイプ* ワークサイズ 回転可能 寸法 本体高さ ハンドル長さ 真空吸着パッド** 本体重量 [kg] 可搬重量 [kg] [mm] ワーク厚み [mm] LL x LQ [mm] H [mm] L1 [mm] 数 Ø [mm] ベーシック コンフォート ベーシック / コンフォート 2,000 x 1,000 80 LL = 1,600 720 725 2 360 74 76 125 2,500 x 1,250 80 1,600 x 750 817 725 4 210 79 81 4,000 x 2,000 80 2,400 x 1,150 800 725 8 210 101 95 ベーシック / コンフォート 2,500 x 1,250 80 1,600 x 750 800 725 4 360 91 93 250 4,000 x 2,000 80 2,400 x 1,150 800 725 8 210 110 99 ベーシック / コンフォート 2,500 x 1,250 120 1,600 x 750 1,030 785 4 360 135 127 500 4,000 x 2,000 120 3,200 x 1,150 1,030 785 8 360 163 164 *図示の「バキュマスター」は、構成例です。「バキュマスターベーシック/コンフォート」は、個々のワークに応じて柔軟に適合させることができます。 **記載された真空吸着パッドの数量は、硬く変形の少ないワークを取り扱う際の数です。不安定で薄いワークの場合は、真空吸着パッドの数が増加します。 WWW.SCHMALZ.CO.JP/VACUMASTER 33

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort テクニカルデータ 180° 180° 反転タイプ H 7 1 電気チェーンブロック接続用 1 サスペンションボルト 25 mm 2 ベーシックモジュール 2 3 6 操作ハンドル (L1) 1,265 ~ 1,830 mm 4 真空吸着パッド 125 ~ 360 mm 5 5 クロスビーム (LQ) 400 ~ 1,500 mm 6 メインビーム (LL) 800 ~ 6,400 mm 3 7 真空ポンプ 供給電圧: L1 LQ LL 200 V (50/60 Hz) 400 ~ 460 V (50/60 Hz) 4 図は「バキュマスターコンフォート」を示します。 タイプ* ワークサイズ 回転可能 寸法 本体高さ ハンドル長さ 真空吸着パッド** 本体重量 [kg] 可搬重量 [kg] [mm] ワーク厚み [mm] LL x LQ [mm] H [mm] L1 [mm] 数 Ø [mm] ベーシック コンフォート ベーシック / コンフォート 1,000 x 1,000 120 LL = 800 1,150 1,265 2 250 74 75 75 2,000 x 1,000 120 LL = 1,600 1,150 1,265 2 250 82 82 2,500 x 1,250 120 1,600 x 750 1,220 1,265 4 210 92 92 ベーシック / コンフォート 2,000 x 1,000 120 LL = 1,600 1,160 1,265 2 360 87 87 125 2,500 x 1,250 120 1,600 x 750 1,230 1,265 4 210 92 92 ベーシック / コンフォート 2,000 x 1,000 80 1,600 x 750 1,770 1,830 4 360 137 138 250 2,500 x 1,250 80 1,600 x 750 1,750 1,830 8 210 143 145 *図示の「バキュマスター」は、構成例です。「バキュマスターベーシック/コンフォート」は、個々のワークに応じて柔軟に適合させることができます。 **記載された真空吸着パッドの数量は、硬く変形の少ないワークを取り扱う際の数です。不安定で薄いワークの場合は、真空吸着パッドの数が増加します。 34 WWW.SCHMALZ.CO.JP/VACUMASTER

バ キ ュ マ ス タ ー ベ ー シ ッ ク バ キ ュ マ ス タ ー コ ン フ ォ ー ト VacuMaster Basic / VacuMaster Comfort アクセサリ シュマルツは様々な現場の環境に適応するための多種多様なアクセサリをご用意しております。 可動操作ハンドル 吸着切替バルブ 積み上げ高さが高いときなどに使用します。ガススプリング搭載で無段 手動の切替バルブを用いることで、切断後のワークや隙間のあるワークを 階に＋/－45°間の角度調整が行えます。腕を肩より上げたり、腰を曲げた 吸着する際に、吸着したくない真空回路を閉じることが出来ます。 りせず、高所や低所への荷物の積み下ろしが可能です。 固定スタンド ワンタッチプラグ 本体を使用しない時に真空吸着パッドを地面に接触させずに立てて置く ワンタッチプラグを使用することで、本体への電気接続を簡単にします。 ことができます。本体を使用する場合には容易に反転でき吸着に干渉し （3相400 V、バキュマスターベーシック専用） ません。 真空吸着パッド用カバー ウォーターセパレーター 真空吸着パッドに装着することで、ガラス板やソーラーパネルのような 湿気の多い環境において真空発生器への水分の侵入を防ぎます。 平らでデリケートな表面を搬送する場合に吸着跡やダメージを抑制します。（バキュマスターベーシック専用） WWW.SCHMALZ.CO.JP/VACUMASTER 35

B A UNIVERSAL MAX. 1000 KG MAX. 4 X 2 M バ キ ュ マ ス タ ー エ コ VacuMaster Eco ラックから薄鋼板を取り出す「バキュマスターエコ」 アプリケーション 外部からのエネルギー供給を必要とせず、表面が滑らかで H1 L 通気性のないワークの水平搬送 1 • CNC加工機への金属板のセッティング • ガラスや窓の製造工程における設置・運搬 • ドラム缶および石材の搬送 デザインと機能 LL LQ • エネルギー供給なしでワークの吸着、リリースを行う 真空吸着式吊り具 • 電気チェーンブロックの昇降に伴う内蔵ピストンの動きで 「バキュマスターエコ」のデザイン 真空を発生させ、ワークの吸着、リリースが可能 （電気チェーンブロックは別売り） • 真空タンクの役割も兼ねたメインビームを使用 （最大750 kg可搬まで、1,000 kg可搬は真空タンクを 外付け） • 真空圧低下を知らせる電池式の警報ブザー付き • 真空吸着パッドの位置調節が容易に行える構造 利点 • 安全でワークを傷めない真空搬送 • エネルギー供給不要のため使用場所を選ばない • 真空タンクと警報ブザーを搭載した高い安全性 • 設置、立ち上げ時間短縮 吸着前 吸着後 • ランニングコスト節約 「バキュマスターエコ」の機能 タイプ 可搬重量* ワークサイズ 寸法 本体高さ ハンドル長さ 真空吸着 本体重量 [mm] [mm] H L1 パット数 [kg] 最小 最大 LL LQ [mm] [mm] [kg] エコ 75 75 220 x 220 1,000 x 1,000 210 210 368 – 382 – 1 8 エコ 250 250 360 x 360 3,000 x 2,000 350 – 2,400 350 – 1,200 450 – 825 400 – 1,100 1, 2, 4, 6, 8 28 – 59 エコ 500 500 500 x 500 4,000 x 2,000 480 – 3,200 480 – 1,400 605 – 1,130 500 – 1,200 1, 2, 4, 6, 8 93 – 141 エコ 750 750 900 x 620 4,000 x 2,000 800 – 3,200 400 – 1,500 735 – 1,130 500 – 1,200 4, 6, 8 132 – 141 エコ 1000 1,000 630 x 630 4,000 x 2,000 800 – 4,000 1,150 730 – 1,210 500 – 1,200 1, 4, 8 138 – 309 *ワークの質量は可搬重量の10%以上を推奨いたします。 吊り上げ荷重が0.5t以上のクレーンの操作は、特別教育を受ける必要があります。 36 WWW.SCHMALZ.CO.JP/VACUMASTER
