繊維製品・防音材・銅箔搬送向け フローグリッパー SCGシリーズ

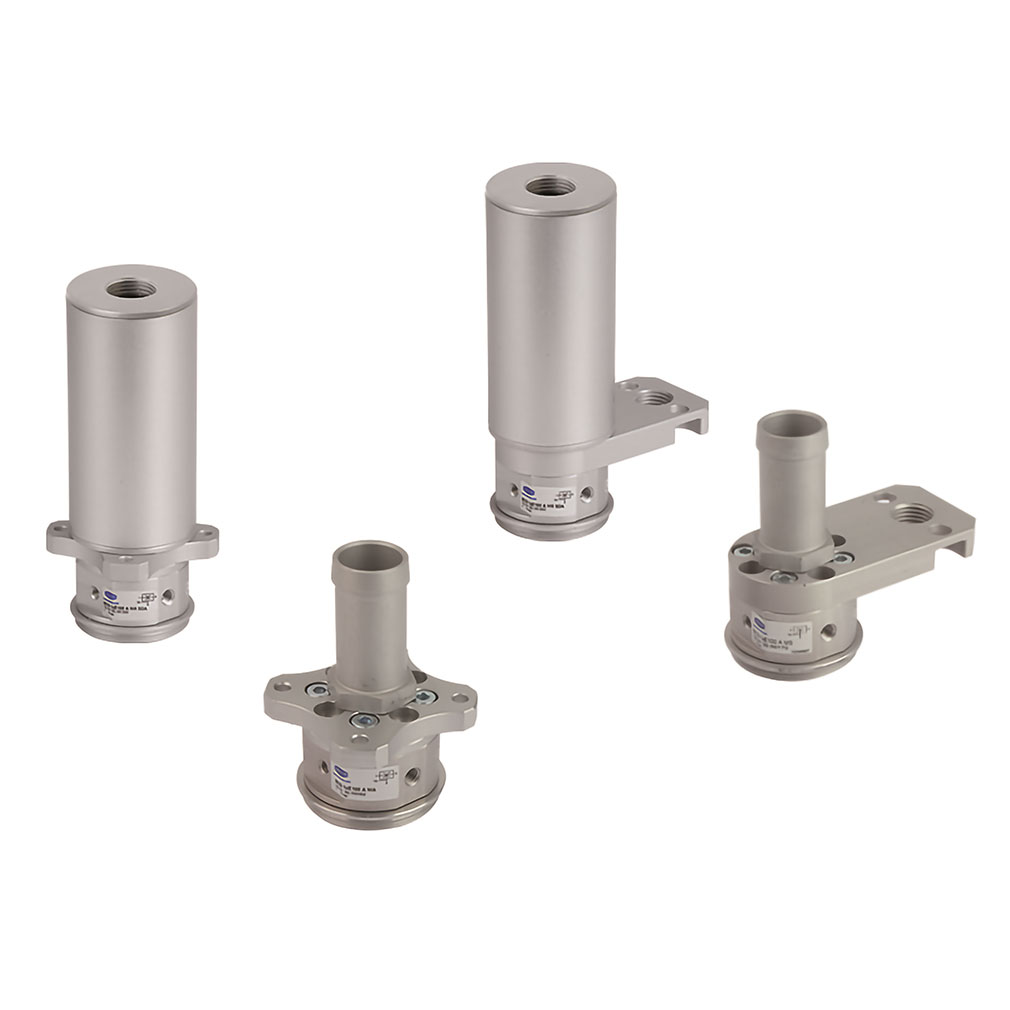

フローグリッパー フローグリッパー SCG 繊維強化複合材・防音材・銅箔などの高通気性ワークや薄いフィルムに適したグリッパー ELECTRONICS アプリケーション • 防音材や布といった通気性の高いワークや銅箔などの繊細な ワーク搬送に最適なフローグリッパー • 布のような通気性の高いワークを高流量の吸引で高速搬送したい 場合に好適 • 銅箔やアルミホイルのような吸着跡が残りやすい繊細なワークを 跡を残さずに搬送したい場合に有効 フローグリッパー SCG デザイン • アルマイト処理された真空発生器一体型のボディ (1) • 真空パッドまたは多孔吸着プレートを接続可能 (2) • 排気管理のためのホースを取付可能なホースノズル (3) • サイレンサも選択可能 (4) • ハンドやロボットへの接続に合わせて、センター取付または オフセット取付から選択可能 (5) フローグリッパー SCGの構成 製品特長 • 非常に高い吸込量により、通気性の高いワークでも安定した搬送を 実現 • 低真空圧のためワークの接触面にストレスを与えにくい • グリッパーをセンターまたはオフセットで取付可能なため、 アプリケーションに合わせて柔軟性の高い取付が可能 • 真空発生器一体構造で、圧縮エアの供給だけですぐに使用可能 • エアの排気方向を管理できるため、工程内の汚染を防止し クリーンルームでも使用が可能 フローグリッパー SCGを使用した繊維強化複合材の搬送 スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 WWWW.SWCHWM.SACLHZM.CAOLMZ./C O.JP/ 動画はこちら アクセアサクリアセクサセリアサクリセアアサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SCG (YouTube) ECBPMI WWW.SCHMALZ.CO.JP/SCG 265 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フローグリッパー フローグリッパー SCG 繊維強化複合材・防音材・銅箔などの高通気性ワークや薄いフィルムに適したグリッパー 形式表示方法 SCG – 1xE100 – A – MA – SDA – M37x1-AG 1 2 3 4 5 6 1 – 製品仕様 2 – エジェクタ 3 – 真空破壊機能 タイプ 種類 タイプ 種類 タイプ 種類 SCG フローグリッパー 1xE100 1xE100 A あり 4 – 取付方向 5 – 排気エア接続口 6 – 吸着側接続口 タイプ 種類 タイプ 種類 タイプ 種類 MA センター取付 AR ホースノズル M37x1-AG M37 オネジ MS オフセット取付 SDA サイレンサ 製品コード: 製品本体 タイプ 製品コード SCG-1xE100-A-MA-AR-M37x1-AG 10.01.30.00092 SCG-1xE100-A-MS-AR-M37x1-AG 10.01.30.00170 SCG-1xE100-A-MA-SDA-M37x1-AG 10.01.30.00359 SCG-1xE100-A-MS-SDA-M37x1-AG 10.01.30.00360 製品コード: フローグリッパー SCG用アタッチメント (新タイプ) 概要 タイプ パッド径 - Ø [mm] 製品コード SAUG-SCG-20-SI-HD-65-602-B 20 10.01.30.01099 SAUG-SCG-30-SI-HD-65-602-B 30 10.01.30.01100 真空パッド (耐摩耗シリコーンゴム) SAUG-SCG-40-SI-HD-65-602-B 40 10.01.30.01101 SAUG-SCG-50-SI-HD-65-602-B 50 10.01.30.01102 SAUG-SCG-20-SI-MD-55-602-B 20 10.01.30.01079 SAUG-SCG-30-SI-MD-55-602-B 30 10.01.30.01080 真空パッド (金属検出機対応シリコーンゴム) SAUG-SCG-40-SI-MD-55-602-B 40 10.01.30.01081 SAUG-SCG-50-SI-MD-55-602-B 50 10.01.30.01082 SAUG-SCG-20-NBR-ESD-55-602-B 20 10.01.30.01083 SAUG-SCG-30-NBR-ESD-55-602-B 30 10.01.30.01084 真空パッド (ESD対策ゴム) SAUG-SCG-40-NBR-ESD-55-602-B 40 10.01.30.01085 SAUG-SCG-50-NBR-ESD-55-602-B 50 10.01.30.01086 SAUG-FL-SCG-40-POM 40 10.01.30.00030 多孔吸着プレート (材質: POM) SAUG-FL-SCG-60-POM 60 10.01.30.00031 266 WWW.SCHMALZ.CO.JP/SCG 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フローグリッパー フローグリッパー SCG 繊維強化複合材・防音材・銅箔などの高通気性ワークや薄いフィルムに適したグリッパー 製品コード: フローグリッパー SCG用アタッチメント (旧タイプ) 概要 タイプ パッド径 - Ø [mm] 製品コード SAUG-SCG-20-SI-HD-65 20 10.01.30.00661 SAUG-SCG-30-SI-HD-65 30 10.01.30.00655 真空パッド (耐摩耗性シリコーンゴム) SAUG-SCG-40-SI-HD-65 40 10.01.30.00660 SAUG-SCG-50-SI-HD-65 50 10.01.30.00593 真空パッド (金属検出機対応シリコーンゴム) SAUG-SCG-50-SI-MD-55 50 10.01.30.00736 SAUG-SCG-20-NBR-ESD-55 20 10.01.30.00808 SAUG-SCG-30-NBR-ESD-55 30 10.01.30.00792 真空パッド (ESD対策ゴム) SAUG-SCG-40-NBR-ESD-55 40 10.01.30.00912 SAUG-SCG-50-NBR-ESD-55 50 10.01.30.00913 ※生産終了予定の製品です。新たに導入をご検討の場合は新タイプ (SAUG-SCG-...-B) からご選択ください。 製品コード: アクセサリ タイプ 概要 製品コード SD-G3/8-AG-40x80-SCG サイレンサ 10.01.30.00352 STV-W-M5-AG-6 ワンタッチホースコネクタ: 真空破壊用: エルボ (L型)、外径 6 mmのホース用、M5オネジ 10.08.02.00296 STV-W-G1/8-AG-6 ワンタッチホースコネクタ: 吸着用（圧縮エア接続用)、エルボ (L型)、外径 6 mmのホース用、G1/8 オネジ 10.08.02.00288 VSL-26-19-PVC-DS-KL-TR(1) 外部排気用ホース: 外径 27 mm、内径 19 mm 10.07.09.00007 (1)ご注文時、必要分の長さを指定してください。詳細は「真空エア / 圧縮エアホース VSL」(238ページ) をご覧ください。 テクニカルデータ タイプ 作動圧 吸込量 エア消費量 作動温度 推奨ホース内径 本体質量 (ホース長さ: 最大2 m) [MPa](2) [l/min] [l/min] [°C] [mm] [g] SCG-1xE100-A-MA-AR-M37x1-AG 0.1 ～ 0.5 270 ～ 650 60 ～ 200 5 ～ 75 4 85 SCG-1xE100-A-MS-AR-M37x1-AG 0.1 ～ 0.5 270 ～ 650 60 ～ 200 5 ～ 75 4 109 SCG-1xE100-A-MA-SDA-M37x1-AG 0.1 ～ 0.5 270 ～ 590 60 ～ 200 5 ～ 75 4 164 SCG-1xE100-A-MS-SDA-M37x1-AG 0.1 ～ 0.5 270 ～ 590 60 ～ 200 5 ～ 75 4 188 ※本カタログに記載している流量はすべて、参照基準大気 [ANR] (温度20°C、湿度65%、絶対圧101.3 kPa) に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 ※サイレンサを使用することで、上記の吸込量は約9%、ノイズは最大で12 dBA低下します。 (2)吸着時・真空破壊時ともに共通です。0.1 MPa以下で使用する事も可能ですが、その場合は必ずテストをしてください。 作動圧 [MPa] 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 エア消費量 [l/min](3) 60 77 90 108 120 137 158 178 198 吸込量 [l/min](3)(4) 270 352 405 456 508 553 588 620 650 真空圧 [kPa](3) -2 -3.6 -5.6 -7.5 -9.1 -10.2 -11.2 -11.8 -12.1 (3)排気ホースがない場合の値です。各作動圧における値の公差は+/-10%です。 (4)排気ホースが長くなるほど、吸込量は減少します。 WWW.SCHMALZ.CO.JP/SCG 267 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
