ディスプレイガラス搬送用グリッパー STGGシリーズ

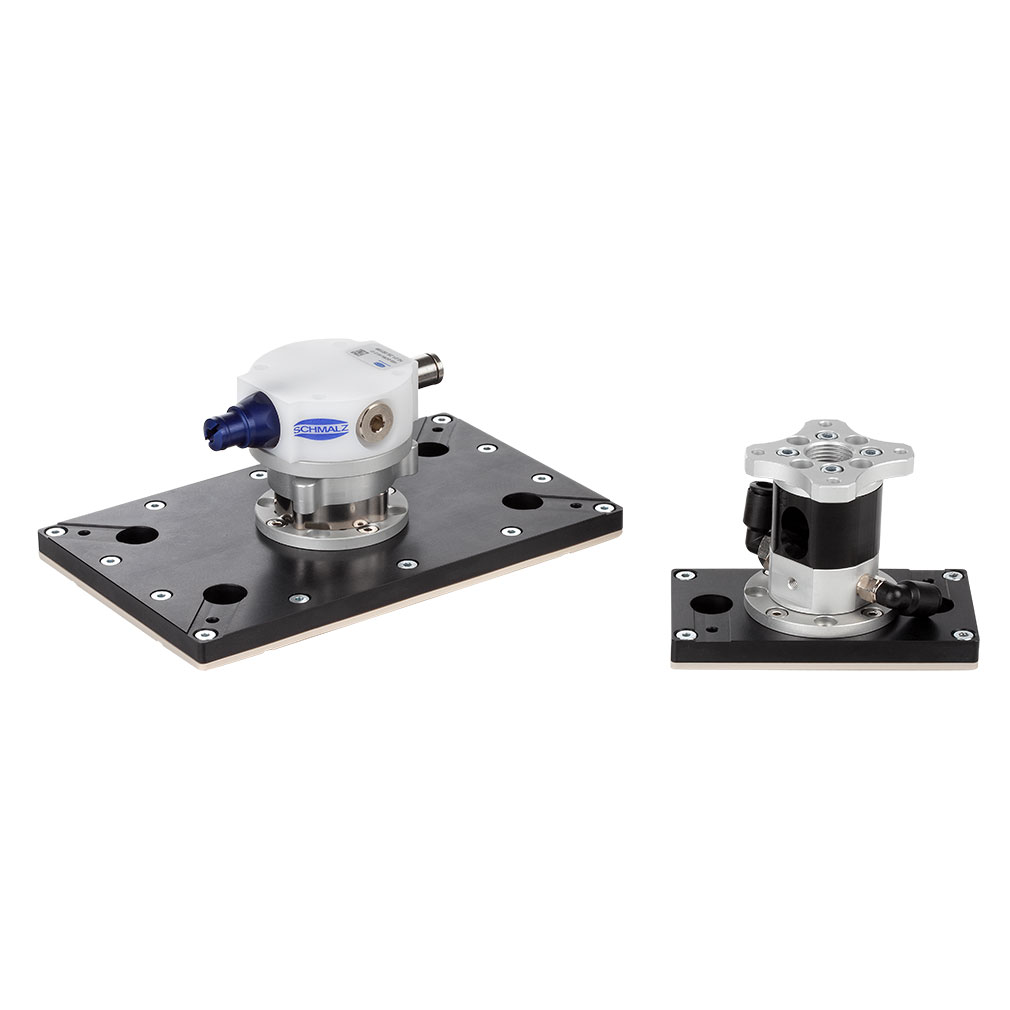

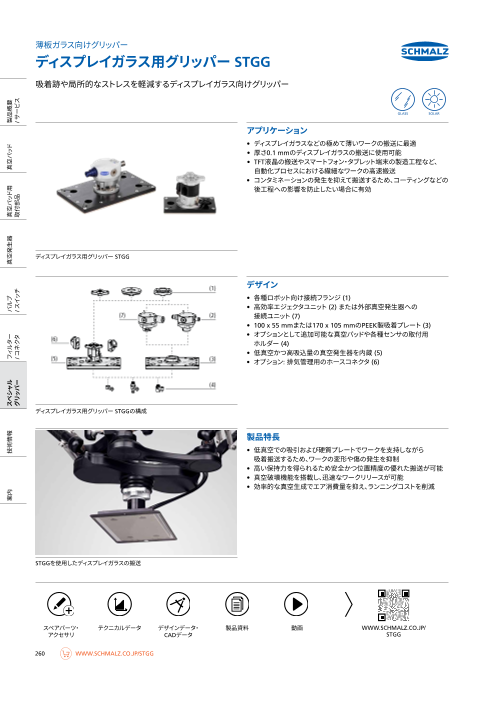

薄板ガラス向けグリッパー ディスプレイガラス用グリッパー STGG 吸着跡や局所的なストレスを軽減するディスプレイガラス向けグリッパー ​ GLASS SOLAR アプリケーション • ディスプレイガラスなどの極めて薄いワークの搬送に最適 • 厚さ0.1 mmのディスプレイガラスの搬送に使用可能 • TFT液晶の搬送やスマートフォン・タブレット端末の製造工程など、 自動化プロセスにおける繊細なワークの高速搬送 • コンタミネーションの発生を抑えて搬送するため、コーティングなどの 後工程への影響を防止したい場合に有効 ディスプレイガラス用グリッパー STGG デザイン • 各種ロボット向け接続フランジ (1) • 高効率エジェクタユニット (2) または外部真空発生器への 接続ユニット (7) • 100 x 55 mmまたは170 x 105 mmのPEEK製吸着プレート (3) • オプションとして追加可能な真空パッドや各種センサの取付用 ホルダー (4) • 低真空かつ高吸込量の真空発生器を内蔵 (5) • オプション: 排気管理用のホースコネクタ (6) ディスプレイガラス用グリッパー STGGの構成 製品特長 • 低真空での吸引および硬質プレートでワークを支持しながら 吸着搬送するため、ワークの変形や傷の発生を抑制 • 高い保持力を得られるため安全かつ位置精度の優れた搬送が可能 • 真空破壊機能を搭載し、迅速なワークリリースが可能 • 効率的な真空生成でエア消費量を抑え、ランニングコストを削減 STGGを使用したディスプレイガラスの搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMA ア WWW.SCHMALZ.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ STGG ECBPMI 260 WWW.SCHMALZ.CO.JP/STGG 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

薄板ガラス向けグリッパー ディスプレイガラス用グリッパー STGG 吸着跡や局所的なストレスを軽減するディスプレイガラス向けグリッパー 形式表示方法 STGG – S – 100x55 – 1xE100 – A – PEEK 1 2 3 4 5 6 1 – 製品仕様 2 – 排気エア用コネクタの接続口 3 – 吸着プレートのサイズ タイプ 種類 タイプ 種類 タイプ サイズ STGG ディスプレイガラス用グリッパー S 側面 (2箇所) (例) 100x55 100 x 55 mm 4 – 真空発生器 5 – 真空破壊機能 (1xE100のみ) 6 – 吸着プレートの材質 タイプ 種類 タイプ 有無 タイプ 材質 1xE100 1xE100 (真空発生器一体型) 無記号 なし PEEK PEEK QCMV-HV-2-13 QCMV-HV-2-13 (真空発生器一体型) A あり QCM-51 QCM-51 (真空発生器 外付け型) 製品コード: 製品本体・アクセサリ タイプ 概要 製品コード STGG-S-100x55-1xE100-A-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 100 mm x 55 mm、真空発生器一体型 10.01.30.00469 STGG-S-170x105-1xE100-A-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 170 mm x 105 mm、真空発生器一体型 10.01.30.00473 STGG-100x55-QCMV-HV-2-13-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 100 mm x 55 mm、真空発生器一体型 10.01.30.00517 STGG-170x105-QCMV-HV-2-13-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 170 mm x 105 mm、真空発生器一体型 10.01.30.00518 STGG-100x55-QCM-51-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 100 mm x 55 mm、真空発生器外付け型 10.01.30.00519 STGG-170x105-QCM-PEEK ディスプレイガラス用グリッパー、吸着プレートサイズ: 170 mm x 105 mm、真空発生器外付け型 10.01.30.00520 ABL-SET-14-SWG/SCG アクセサリ: 排気エア接続コネクタ（2個入り） 10.01.30.00059 FLAN-PL-55x7.5-AB1 アクセサリ: ロボットフランジ: ABB (フレックスピッカー IRB 360)、ファナック (M-1iA、M-2iA) 10.01.30.00015 FLAN-PL-63x10.5-AD1 アクセサリ: ロボットフランジ: Adept (クアトロ S650) 10.01.30.00016 FLAN-PL-63x11.5-UNI アクセサリ: ロボットフランジ: 未加工タイプ 10.01.30.00017 アクセサリ: ロボットフランジ: FLAN-PL-55x9.5-JP1 10.01.30.00194 ファナック (M-3iA)、安川電機 (MPP3)、川崎重工業 (YF03N)、村田機械 (旧モデル: MPS-3、MPS-4) HTR-UNI-SWGm アクセサリ: ホルダー（ネジ穴なし） 10.01.30.00117 HTR-M8x1-IG-SWGm アクセサリ: ホルダー（M8 メネジ付き） 10.01.30.00118 HTR-M12x1-IG-SWGm アクセサリ: ホルダー（M12 メネジ付き） 10.01.30.00119 SD-MOD-4x-32x15x35-FG-9-SWGm アクセサリ: ホルダー（緩衝用 2.5段ベローズパッド付き。 Ø 9 mm、パッド材質：マークレスゴム HT1) 10.01.30.00121 EMV-2.5-24V-DC-3/2-NC-K-2P アクセサリ: 吸着用ソレノイドバルブ 10.05.01.00289 EMV-1.5-24V-DC-3/2-NC-K-2P アクセサリ: 真空破壊用ソレノイドバルブ 10.05.01.00288 SBSm-14-90-3-4/2-90 アクセサリ: 非接触パッド (STGG-S-100x55x65向け、1台のSTGGにつき2個要) 10.01.01.13171 SBSm-14-90-3-4/2-0 アクセサリ: 非接触パッド (STGG-S-170x105x65向け、1台のSTGGにつき4個要) 10.01.01.12912 テクニカルデータ タイプ 作動圧 保持力 吸込量 真空圧 エア消費量 最大流量 作動温度 本体質量 [MPa] [N](1)(2) [l/min](1)(2)(3) [kPa](2) [l/min](1)(2) [m³/h] [°C] [g] STGG-S-100x55-1xE100-A-PEEK 0.1 ～ 0.3 4 ～ 15 160 ～ 235 -2 ～ -7 60 ～ 120 - 5 ～ 60 215 STGG-S-170x105-1xE100-A-PEEK 0.1 ～ 0.3 13 ～ 45 160 ～ 235 -2 ～ -7 60 ～ 120 - 5 ～ 60 360 STGG-100x55-QCMV-HV-2-13-PEEK 0.3 ～ 0.5 30 ～ 56 31 ～ 38 -15 ～ -28 18 ～ 28 - 5 ～ 60 300 STGG-170x105-QCMV-HV-2-13-PEEK 0.3 ～ 0.5 85 ～ 160 31 ～ 38 -15 ～ -28 18 ～ 28 - 5 ～ 60 450 STGG-100x55-QCM-51-PEEK 0.3 ～ 0.5 56(4) - - - 20 5 ～ 60 325 STGG-170x105-QCM-PEEK 0.3 ～ 0.5 160(4) - - - 20 5 ～ 60 475 ※本カタログに記載している流量はすべて、参照基準大気 [ANR] (温度20°C、湿度65%、絶対圧101.3 kPa) に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1) ワークにグリッパー全面が吸着した時の値です。 保持力はワークの特性に影響されるため、実際のワークを用いたテストが必要です。 値は上記作動圧の範囲に基づきます。 (2)各作動圧における値の公差は+/-10%です。 (3)排気ホースが長くなるほど、吸込量は減少します。 (4)システム真空圧が-28 kPaの場合にワークを全面吸着した場合の最大保持力です。安全率は含みません。 WWW.SCHMALZ.CO.JP/STGG 261 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
