紙・フィルム・基板搬送向け 非接触パッド SBSシリーズ

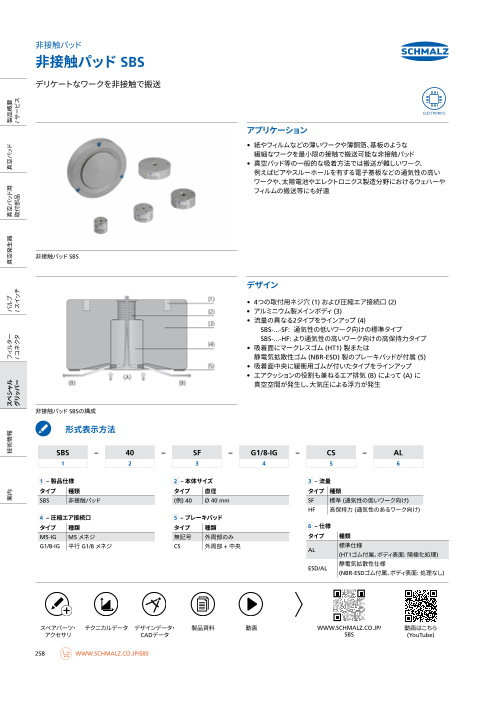

非接触パッド 非接触パッド SBS デリケートなワークを非接触で搬送 ELECTRONICS アプリケーション • 紙やフィルムなどの薄いワークや薄銅箔、基板のような 繊細なワークを最小限の接触で搬送可能な非接触パッド • 真空パッド等の一般的な吸着方法では搬送が難しいワーク、 例えばビアやスルーホールを有する電子基板などの通気性の高い ワークや、太陽電池やエレクトロニクス製造分野におけるウェハーや フィルムの搬送等にも好適 非接触パッド SBS デザイン • 4つの取付用ネジ穴 (1) および圧縮エア接続口 (2) • アルミニウム製メインボディ (3) • 流量の異なる2タイプをラインアップ (4) 　 SBS-...-SF: 通気性の低いワーク向けの標準タイプ SBS-...-HF: より通気性の高いワーク向けの高保持力タイプ • 吸着面にマークレスゴム (HT1) 製または 静電気拡散性ゴム (NBR-ESD) 製のブレーキパッドが付属 (5) • 吸着面中央に緩衝用ゴムが付いたタイプをラインアップ • エアクッションの役割も兼ねるエア排気 (B) によって (A) に 真空空間が発生し、大気圧による浮力が発生 非接触パッド SBSの構成 形式表示方法 SBS – 40 – SF – G1/8-IG – CS – AL 1 2 3 4 5 6 1 – 製品仕様 2 – 本体サイズ 3 – 流量 タイプ 種類 タイプ 直径 タイプ 種類 SBS 非接触パッド (例) 40 Ø 40 mm SF 標準 (通気性の低いワーク向け) HF 高保持力 (通気性のあるワーク向け) 4 – 圧縮エア接続口 5 – ブレーキパッド タイプ 種類 タイプ 種類 6 – 仕様 M5-IG M5 メネジ 無記号 外周部のみ タイプ 種類 G1/8-IG 平行 G1/8 メネジ CS 外周部 + 中央 標準仕様 AL (HT1ゴム付属、ボディ表面: 陽極化処理) 静電気拡散性仕様 ESD/AL (NBR-ESDゴム付属、ボディ表面: 処理なし) スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 WWW.SCHMALZ.CO.JP/ 動画はこちら アクセアサクリアセクサセリアサクリセア WWW.SCHMALZ.COM/ アサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SBS (YouTube) ECBPMI 258 WWW.SCHMALZ.CO.JP/SBS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

非接触パッド 非接触パッド SBS デリケートなワークを非接触で搬送 製品コード: 製品本体・スペアパーツ タイプ 非接触パッド SBS スペアパーツ AL (ブレーキパッド: HT1ゴム製) 外周部用ゴム 中央部用ゴム SBS-10-SF-M5-IG-AL 10.01.01.12986 10.01.01.12999 - SBS-20-HF-M5-IG 10.01.01.12650 10.01.01.12585 - SBS-20-SF-M5-IG-AL 10.01.01.12633 10.01.01.12585 - SBS-30-HF-M5-IG-AL 10.01.01.12651 10.01.01.12585 - SBS-30-SF-M5-IG-AL 10.01.01.12636 10.01.01.12585 - SBS-40-HF-G1/8-IG-AL 10.01.01.12653 10.01.01.12593 - SBS-40-SF-G1/8-IG-AL 10.01.01.12638 10.01.01.12593 - SBS-40-SF-G1/8-IG-CS-AL 10.01.01.12776 10.01.01.12593 10.01.01.12780 SBS-60-HF-G1/8-IG-AL 10.01.01.12655 10.01.01.12593 - SBS-60-SF-G1/8-IG-AL 10.01.01.12641 10.01.01.12593 - SBS-60-SF-G1/8-IG-CS-AL 10.01.01.12777 10.01.01.12593 10.01.01.12780 SBS-100-HF-G1/8-IG-AL 10.01.01.12689 10.01.01.12593 - SBS-100-SF-G1/8-IG-AL 10.01.01.12688 10.01.01.12593 - SBS-120-HF-G1/8-IG-AL 10.01.01.13139 10.01.01.12593 - SBS-120-SF-G1/8-IG-AL 10.01.01.13136 10.01.01.12593 - タイプ 非接触パッド SBS スペアパーツ ESD/AL (ブレーキパッド: NBR-ESDゴム製) 外周部用ゴム 中央部用ゴム SBS-10-SF-M5-IG-ESD/AL 10.01.01.14668 10.01.01.14669 - SBS-20-HF-M5-IG-ESD/AL 10.01.01.14809 10.01.01.14704 - SBS-20-SF-M5-IG-ESD/AL 10.01.01.14807 10.01.01.14704 - SBS-30-HF-M5-IG-ESD/AL 10.01.01.14813 10.01.01.14704 - SBS-30-SF-M5-IG-ESD/AL 10.01.01.14811 10.01.01.14704 - SBS-40-HF-G1/8-IG-ESD/AL 10.01.01.14815 10.01.01.14382 - SBS-40-SF-G1/8-IG-ESD/AL 10.01.01.14814 10.01.01.14382 - SBS-40-SF-G1/8-IG-CS-ESD/AL 10.01.01.14821 10.01.01.14382 10.01.01.14819 SBS-60-HF-G1/8-IG-ESD/AL 10.01.01.14818 10.01.01.14382 - SBS-60-SF-G1/8-IG-ESD/AL 10.01.01.14817 10.01.01.14382 - SBS-60-SF-G1/8-IG-CS-ESD/AL 10.01.01.14820 10.01.01.14382 10.01.01.14819 SBS-100-HF-G1/8-IG-ESD/AL 10.01.01.15455 10.01.01.14382 - SBS-100-SF-G1/8-IG-ESD/AL 10.01.01.15452 10.01.01.14382 - テクニカルデータ タイプ 保持力 [N](1) エア消費量 [l/min](1) 作動圧 [MPa] 作動温度 [°C] 本体質量 [g] SBS-10-SF-M5-IG-... 1.4 85 0.1 ～ 0.6 0 ～ 80 8 SBS-20-HF-M5-IG-... 3.0 140 0.1 ～ 0.6 0 ～ 80 12 SBS-20-SF-M5-IG-... 2.0 100 0.1 ～ 0.6 0 ～ 80 12 SBS-30-HF-M5-IG-... 5.0 140 0.1 ～ 0.6 0 ～ 80 31 SBS-30-SF-M5-IG-... 4.0 100 0.1 ～ 0.6 0 ～ 80 31 SBS-40-HF-G1/8-IG-... 10.5 190 0.1 ～ 0.6 0 ～ 80 51 SBS-40-SF-G1/8-IG-... 6.5 100 0.1 ～ 0.6 0 ～ 80 51 SBS-40-SF-G1/8-IG-CS-... 6.5 100 0.1 ～ 0.6 0 ～ 80 53 SBS-60-HF-G1/8-IG-... 18.5 225 0.1 ～ 0.6 0 ～ 80 118 SBS-60-SF-G1/8-IG-... 13.0 150 0.1 ～ 0.6 0 ～ 80 118 SBS-60-SF-G1/8-IG-CS-... 13.0 150 0.1 ～ 0.6 0 ～ 80 120 SBS-100-HF-G1/8-IG-... 55.5 420 0.1 ～ 0.6 0 ～ 80 295 SBS-100-SF-G1/8-IG-... 46.0 225 0.1 ～ 0.6 0 ～ 80 295 SBS-120-HF-G1/8-IG-... 104.0 420 0.1 ～ 0.6 0 ～ 80 390 SBS-120-SF-G1/8-IG-... 89.0 225 0.1 ～ 0.6 0 ～ 80 390 ※本カタログに記載している流量はすべて、参照基準大気 [ANR] (温度20°C、湿度65%、絶対圧101.3 kPa) に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)記載されている数値は作動圧0.5 MPa (通気性のないワークで測定) に基づいています。ワークの状態により、実際の数値とは異なる場合があります。 WWW.SCHMALZ.CO.JP/SBS 259 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
