高温および細長い繊維製品の搬送に！ニードルグリッパー SNG-Vシリーズ

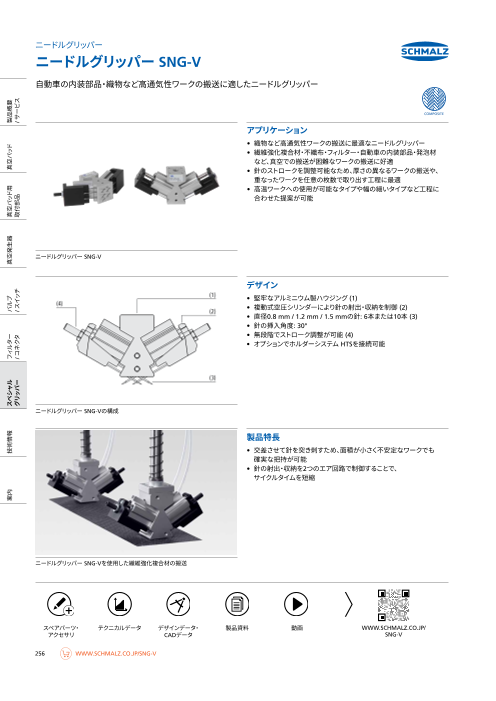

ニードルグリッパー ニードルグリッパー SNG-V 自動車の内装部品・織物など高通気性ワークの搬送に適したニードルグリッパー ​ COMPOSITE アプリケーション • 織物など高通気性ワークの搬送に最適なニードルグリッパー • 繊維強化複合材・不織布・フィルター・自動車の内装部品・発泡材 など、真空での搬送が困難なワークの搬送に好適 • 針のストロークを調整可能なため、厚さの異なるワークの搬送や、 重なったワークを任意の枚数で取り出す工程に最適 • 高温ワークへの使用が可能なタイプや幅の細いタイプなど工程に 合わせた提案が可能 ニードルグリッパー SNG-V デザイン • 堅牢なアルミニウム製ハウジング (1) • 複動式空圧シリンダーにより針の射出・収納を制御 (2) • 直径0.8 mm / 1.2 mm / 1.5 mmの針: 6本または10本 (3) • 針の挿入角度: 30° • 無段階でストローク調整が可能 (4) • オプションでホルダーシステム HTSを接続可能 ニードルグリッパー SNG-Vの構成 製品特長 • 交差させて針を突き刺すため、面積が小さく不安定なワークでも 確実な把持が可能 • 針の射出・収納を2つのエア回路で制御することで、 サイクルタイムを短縮 ニードルグリッパー SNG-Vを使用した繊維強化複合材の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデデーータタ SNG-V ECBPMI 256 WWW.SCHMALZ.CO.JP/SNG-V 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ニードルグリッパー ニードルグリッパー SNG-V 自動車の内装部品・織物など高通気性ワークの搬送に適したニードルグリッパー 形式表示方法 SNG-V – 10 – 1.2 – V – 7 1 2 3 4 5 1 – 製品仕様 2 – 針の本数 3 – 針の径 タイプ 種類 タイプ 針の本数 タイプ サイズ SNG-V 空圧式 6 6本 0.8 Ø 0.8 mm 10 10本 1.2 Ø 1.2 mm 1.5 Ø 1.5 mm 4 – 製品タイプ 5 – 針のストローク タイプ 種類 タイプ ストローク V 標準タイプ 5 0 ～ 5 mm V-S スリムタイプ 7 0 ～ 7 mm V-HP 高把持力タイプ 18 0 ～ 18 mm V-HT 耐高温タイプ 25 0 ～ 25 mm V-CH 中央に貫通穴(1) ※製品タイプにより選択可能な針のストロークが異なります。詳しくは製品コードおよびテクニカルデータをご確認ください。 (1)貫通穴は位置決め用のセンタリングピンの挿入やレーザセンサ用としてご使用いただけます。 製品コード: 製品本体・アクセサリ タイプ ニードルグリッパー アクセサリ SNG-V 取付プレート ホルダー ホルダー ホルダー ホルダー HTS-A2 HTS-A3 HPS-SNG HPS-SGM SNG-V-6-0.8-V-S-5 10.01.29.00555 - 10.01.29.00622 10.01.29.00619 10.01.29.00666 - SNG-V-6-1.2-V-S-5 10.01.29.00539 - 10.01.29.00622 10.01.29.00619 10.01.29.00666 - SNG-V-6-1.5-V-HP-25 10.01.29.00568 - 10.01.29.00622 10.01.29.00619 10.01.29.00666 - SNG-V-10-1.2-V-7 10.01.29.00176 10.01.29.00093 10.01.17.00581 10.01.17.00558 10.01.17.00655 10.01.17.00655 SNG-V-10-1.2-V-HT-7(2) 10.01.29.00428 10.01.29.00093 10.01.29.00622 10.01.29.00619 10.01.17.00655 10.01.17.00655 SNG-V-10-1.2-V-HP-18 10.01.29.00547 - 10.01.29.00622 10.01.29.00619 10.01.29.00666 - SNG-V-10-1.5-V-CH-7-10.5 10.01.29.00600 10.01.29.00093 10.01.29.00622 10.01.29.00619 10.01.29.00666 - 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 針のストローク 作動圧 作動温度 本体質量 [mm] [MPa] [°C] [g] SNG-V-6-0.8-V-S-5 0 ～ 5 0.3 ～ 0.6 5 ～ 60 85 SNG-V-6-1.2-V-S-5 0 ～ 5 0.3 ～ 0.6 5 ～ 60 85 SNG-V-6-1.5-V-HP-25 0 ～ 25 0.3 ～ 0.7 5 ～ 60 1,140 SNG-V-10-1.2-V-7 0 ～ 7 0.3 ～ 0.7 5 ～ 60 265 SNG-V-10-1.2-V-HP-18 0 ～ 18 0.3 ～ 0.7 5 ～ 80 930 SNG-V-10-1.2-V-HT-7(2) 0 ～ 7 0.3 ～ 0.7 5 ～ 150 255 SNG-V-10-1.5-V-CH-7-10.5 0 ～ 7 0.3 ～ 0.7 5 ～ 60 289 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (2)SNG-V-...-HT: 高温対応タイプ、ワークの最高温度: 260°C WWW.SCHMALZ.CO.JP/SNG-V 257 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
