繊維製品搬送用 ニードルグリッパー SNG-AP / SNGi-AEシリーズ

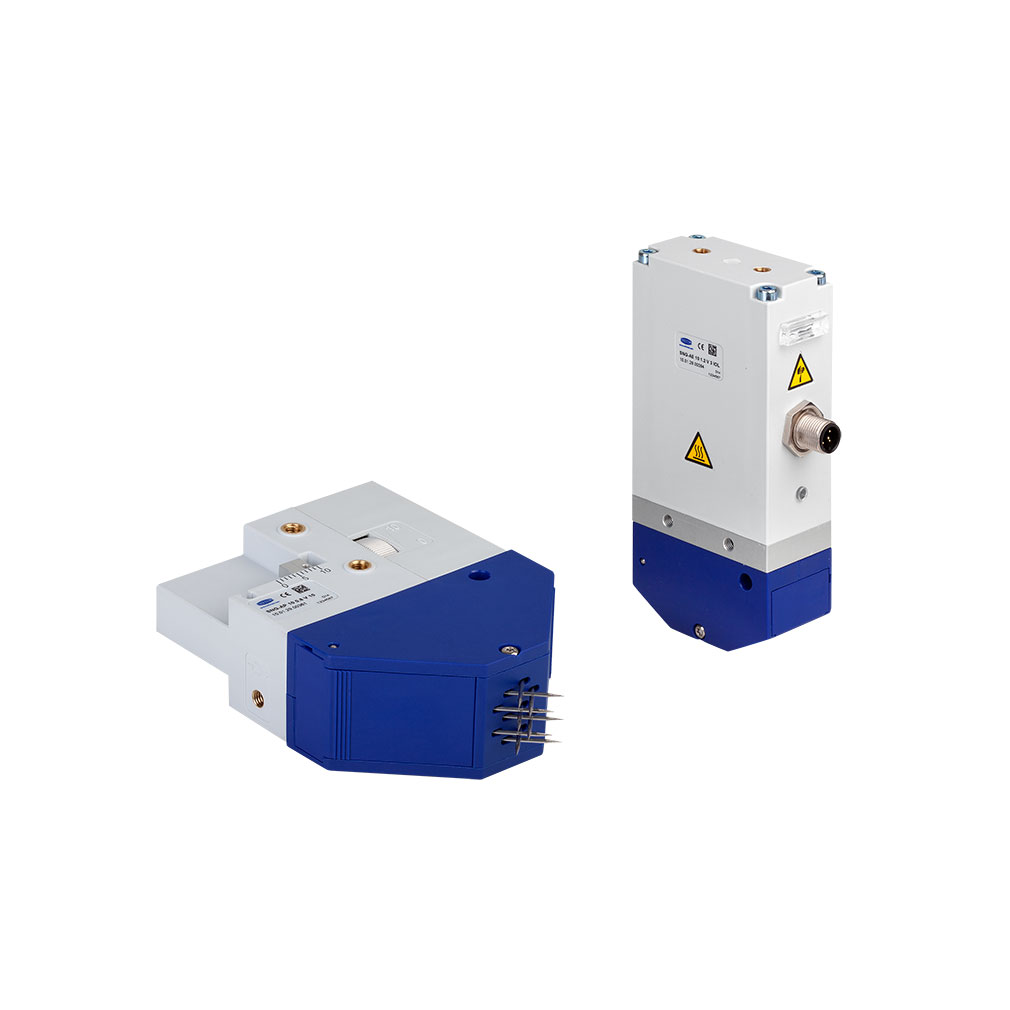

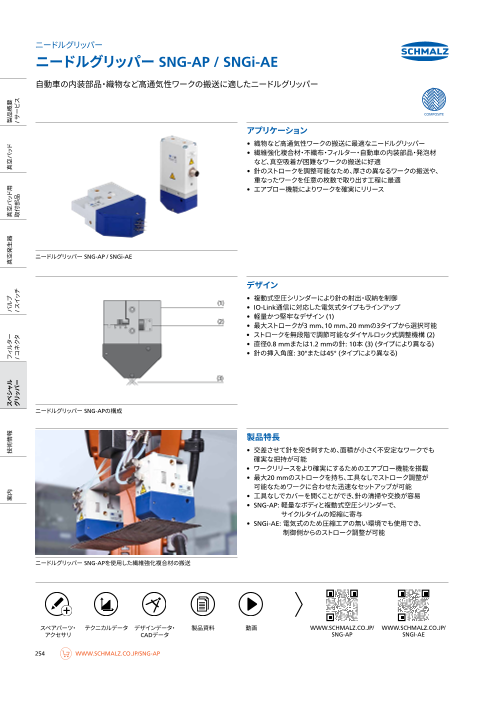

ニードルグリッパー ニードルグリッパー SNG-AP / SNGi-AE 自動車の内装部品・織物など高通気性ワークの搬送に適したニードルグリッパー COMPOSITE アプリケーション • 織物など高通気性ワークの搬送に最適なニードルグリッパー • 繊維強化複合材・不織布・フィルター・自動車の内装部品・発泡材 など、真空吸着が困難なワークの搬送に好適 • 針のストロークを調整可能なため、厚さの異なるワークの搬送や、 重なったワークを任意の枚数で取り出す工程に最適 • エアブロー機能によりワークを確実にリリース ニードルグリッパー SNG-AP / SNGi-AE デザイン • 複動式空圧シリンダーにより針の射出・収納を制御 • IO-Link通信に対応した電気式タイプもラインアップ • 軽量かつ堅牢なデザイン (1) • 最大ストロークが3 mm、10 mm、20 mmの3タイプから選択可能 • ストロークを無段階で調節可能なダイヤルロック式調整機構 (2) • 直径0.8 mmまたは1.2 mmの針: 10本 (3) (タイプにより異なる) • 針の挿入角度: 30°または45° (タイプにより異なる) ニードルグリッパー SNG-APの構成 製品特長 • 交差させて針を突き刺すため、面積が小さく不安定なワークでも 確実な把持が可能 • ワークリリースをより確実にするためのエアブロー機能を搭載 • 最大20 mmのストロークを持ち、工具なしでストローク調整が 可能なためワークに合わせた迅速なセットアップが可能 • 工具なしでカバーを開くことができ、針の清掃や交換が容易 • SNG-AP: 軽量なボディと複動式空圧シリンダーで、 サイクルタイムの短縮に寄与 • SNGi-AE: 電気式のため圧縮エアの無い環境でも使用でき、 制御側からのストローク調整が可能 ニードルグリッパー SNG-APを使用した繊維強化複合材の搬送 スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 WWW.SCHMALZ.CO.JP/ WWW.SCHMALZ.CO.JP/ アクセアサクリアセクサセリアサクリセア WWW.SCHMALZ.COM/ アサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SNG-AP SNGI-AE ECBPMI 254 WWW.SCHMALZ.CO.JP/SNG-AP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ニードルグリッパー ニードルグリッパー SNG-AP / SNGi-AE 自動車の内装部品・織物など高通気性ワークの搬送に適したニードルグリッパー 形式表示方法 SNGi-AE – 10 – 0.8 – V – 3 – IOL 1 2 3 4 5 6 1 – 製品仕様 2 – 針の本数 3 – 針の径 タイプ 種類 タイプ 針の本数 タイプ サイズ SNG-AP 空圧式 10 10本 0.8 Ø 0.8 mm SNGi-AE 電気式 1.2 Ø 1.2 mm 4 – 針のストローク調整 5 – 針のストローク 6 – 通信プロトコル タイプ 種類 タイプ ストローク タイプ 種類 V 調整可能 3 0 ～ 3 mm 無記号 SNG-AP 10 0 ～10 mm IOL SNGi-AE: IO-Link通信 20 0 ～ 20 mm 製品コード: 製品本体 タイプ ニードルグリッパー SGN-AP / SNGi-AE 針の径: 0.8 mm 針の径: 1.2 mm SNG-AP-10-...-V-3 10.01.29.00340 10.01.29.00377 SNG-AP-10-...-V-10 10.01.29.00361 10.01.29.00381 SNG-AP-10-...-V-20 - 10.01.29.00362 SNGi-AE-10-...-V-3-IOL 10.01.29.00390 10.01.29.00394 SNGi-AE-10-...-V-10-IOL 10.01.29.00392 10.01.29.00396 SNGi-AE-10-...-V-20-IOL - 10.01.29.00393 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 概要 製品コード BEF-PL-38x15x11.5-G1/4-IG-SNG 取付プレート 10.01.29.00403 HTS-A3-SNG-AP/AE-OP ホルダー: ボールクランプ Ø28.5 mm用 10.01.29.00619 HTS-A2-SNG-AP/AE-OP ホルダー: 円筒クランプ Ø19 mm用 10.01.29.00622 HPS-SNG-2M6-AP/AE-OP ホルダー: Tスロット用 10.01.29.00666 SET-SNG-AP-Sensor SNG-AP向け 針位置検出用スイッチセット 10.01.29.00400 テクニカルデータ タイプ ストローク [mm] 作動圧 [MPa] 作動温度 [°C] 供給電圧 最大消費電流 [mA](1) 本体質量 [g] SNG-AP-10-...-V-3 0 ～ 3 0.3 ～ 0.6 5 ～ 75 - - 190 SNG-AP-10-...-V-10 0 ～ 10 0.3 ～ 0.6 5 ～ 75 - - 225 SNG-AP-10-...-V-20 0 ～ 20 0.3 ～ 0.6 5 ～ 75 - - 400 SNGi-AE-10-...-V-3-IOL 0 ～ 3(2) - 5 ～ 50 DC 24V 900 500 SNGi-AE-10-...-V-10-IOL 0 ～ 10(2) - 5 ～ 50 DC 24V 900 515 SNGi-AE-10-...-V-20-IOL 0 ～ 10(2) - 5 ～ 50 DC 24V 900 600 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)標準的な消費電流は600 mAです。ワークの硬さなど、使用するアプリケーションによって異なります。 (2)射出速度: 最大 8 mm/s WWW.SCHMALZ.CO.JP/SNG-AP 255 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
