薄鋼板の安定した搬送！マグネットグリッパー SGMシリーズ

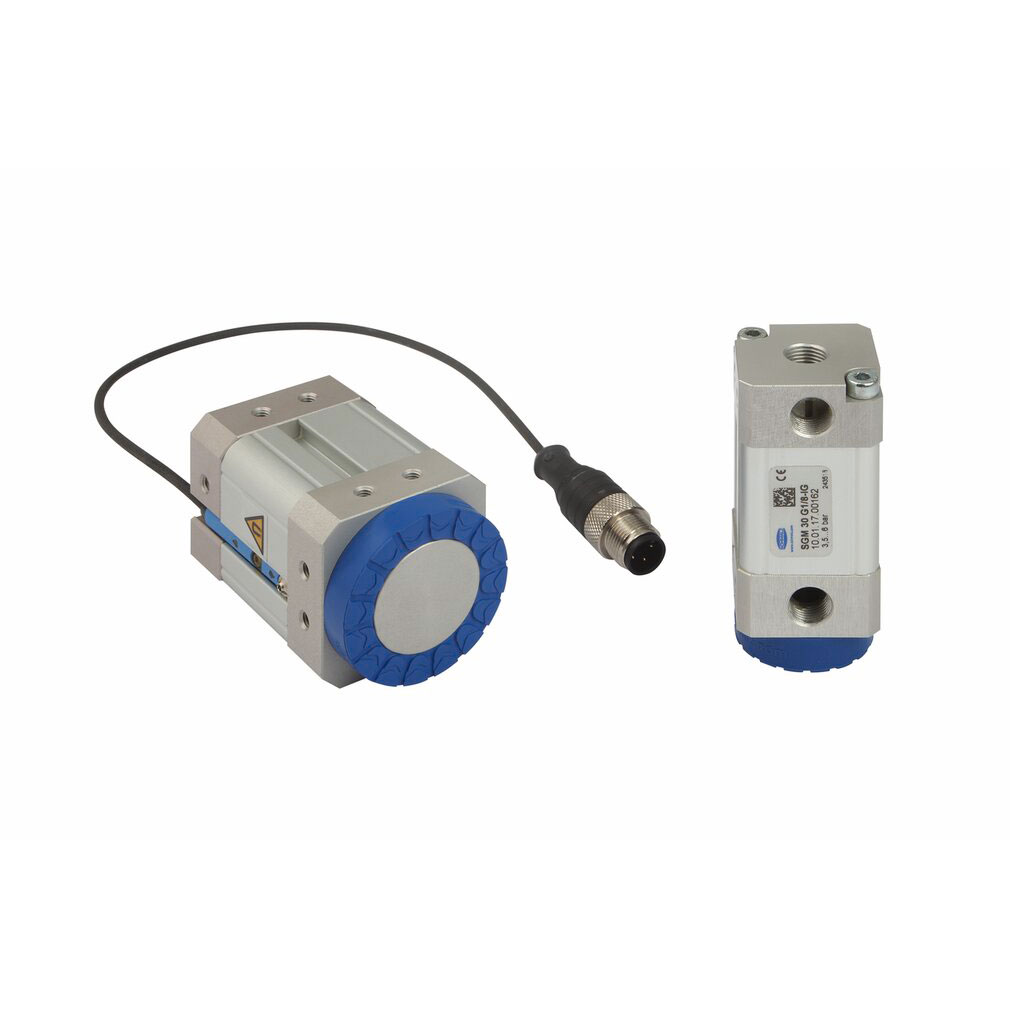

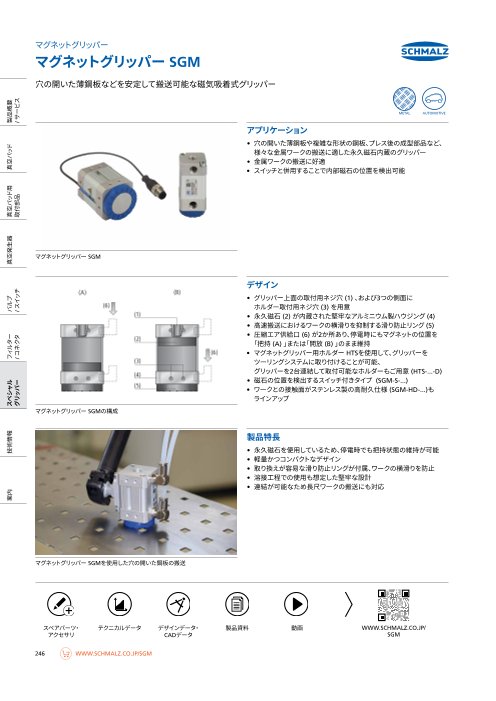

マグネットグリッパー マグネットグリッパー SGM 穴の開いた薄鋼板などを安定して搬送可能な磁気吸着式グリッパー ​ METAL AUTOMOTIVE アプリケーション • 穴の開いた薄鋼板や複雑な形状の鋼板、プレス後の成型部品など、 様々な金属ワークの搬送に適した永久磁石内蔵のグリッパー • 金属ワークの搬送に好適 • スイッチと併用することで内部磁石の位置を検出可能 マグネットグリッパー SGM デザイン • グリッパー上面の取付用ネジ穴 (1) 、および3つの側面に ホルダー取付用ネジ穴 (3) を用意 • 永久磁石 (2) が内蔵された堅牢なアルミニウム製ハウジング (4) • 高速搬送におけるワークの横滑りを抑制する滑り防止リング (5) • 圧縮エア供給口 (6) が2か所あり、停電時にもマグネットの位置を 「把持 (A) 」または「開放 (B) 」のまま維持 • マグネットグリッパー用ホルダー HTSを使用して、グリッパーを ツーリングシステムに取り付けることが可能、 グリッパーを2台連結して取付可能なホルダーもご用意 (HTS-...-D) • 磁石の位置を検出するスイッチ付きタイプ (SGM-S-...) • ワークとの接触面がステンレス製の高耐久仕様 (SGM-HD-...)も ラインアップ マグネットグリッパー SGMの構成 製品特長 • 永久磁石を使用しているため、停電時でも把持状態の維持が可能 • 軽量かつコンパクトなデザイン • 取り換えが容易な滑り防止リングが付属、ワークの横滑りを防止 • 溶接工程での使用も想定した堅牢な設計 • 連結が可能なため長尺ワークの搬送にも対応 マグネットグリッパー SGMを使用した穴の開いた鋼板の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW.SCHMALZ.CO.JP/ アクセサリ W.SCHMALZ.COM/ アクセサリ CCAADDデデーータタ SGM ECBPMI 246 WWW.SCHMALZ.CO.JP/SGM 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マグネットグリッパー マグネットグリッパー SGM 穴の開いた薄鋼板などを安定して搬送可能な磁気吸着式グリッパー 形式表示方法 SGM – S – 30 – G1/8-IG – PNP 1 2 3 4 5 1 – 製品仕様 2 – オプション仕様 3 – グリッパーサイズ タイプ 種類 タイプ 種類 タイプ サイズ SGM マグネットグリッパー 無記号 標準 30 Ø 30 mm S 磁石位置検出用スイッチ付き 40 Ø 40 mm HD 高耐久仕様 50 Ø 50 mm 4 –上面取付口 HD-S 高耐久仕様、磁石位置検出用スイッチ付き 70 Ø 70 mm タイプ ネジ径 G1/8-IG 平行 G1/8 メネジ 5 – 磁石位置検出スイッチ出力 G1/4-IG 平行 G1/4 メネジ タイプ 種類 無記号 スイッチなし NPN NPN出力 PNP PNP出力 製品コード: 製品本体 タイプ 製品コード SGM-30-G1/8-IG 10.01.17.00162 SGM-40-G1/4-IG 10.01.17.00163 SGM-50-G1/4-IG 10.01.17.00164 SGM-70-G1/4-IG 10.01.17.00165 SGM-S-30-G1/8-IG-NPN 10.01.17.00216 SGM-S-40-G1/4-IG-NPN 10.01.17.00217 SGM-S-50-G1/4-IG-NPN 10.01.17.00218 SGM-S-70-G1/4-IG-NPN 10.01.17.00219 SGM-S-30-G1/8-IG-PNP 10.01.17.00200 SGM-S-40-G1/4-IG-PNP 10.01.17.00201 SGM-S-50-G1/4-IG-PNP 10.01.17.00202 SGM-S-70-G1/4-IG-PNP 10.01.17.00203 SGM-HD-30-G1/8-IG 10.01.17.00184 SGM-HD-40-G1/4-IG 10.01.17.00185 SGM-HD-50-G1/4-IG 10.01.17.00273 SGM-HD-70-G1/4-IG 10.01.17.00272 ※SGM-...-HD-S (高耐久仕様、磁石位置検出スイッチ付き) の製品コードについてはお問い合わせください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP WWW.SCHMALZ.CO.JP/SGM 247 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マグネットグリッパー マグネットグリッパー SGM 穴の開いた薄鋼板などを安定して搬送可能な磁気吸着式グリッパー 製品コード: アクセサリ タイプ 取付用ホルダー(1) 単体用 連結用 HTS-A2 HTS-A3 HPS-SGM HTS-A2-D HTS-A3-D SGM-...-30-... 10.01.17.00581 10.01.17.00558 10.01.17.00655 10.01.17.00586 10.01.17.00582 SGM-...-40-... 10.01.17.00581 10.01.17.00558 10.01.17.00655 10.01.17.00586 10.01.17.00582 SGM-...-50-... 10.01.17.00578 10.01.17.00576 10.01.17.00653 10.01.17.00587 10.01.17.00583 SGM-...-70-... 10.01.17.00578 10.01.17.00576 10.01.17.00653 10.01.17.00587 10.01.17.00583 (1)取付ネジを含みます。 マグネットグリッパー SGM-S用スイッチ タイプ 出力タイプ 製品コード NAEH-SCHA-SMAGN-NPN-S050 NPN 10.01.17.00215 NAEH-SCHA-SMAGN-PNP-S051 PNP 10.01.17.00199 テクニカルデータ 供給電圧 DC 12~30 V 出力方式 ノーマルオープン 電気接続ケーブル 片側コネクタ (M12オネジ、4ピン)、0.3m(2) 保護等級IP IP 67 SGM-S用スイッチ 作動温度 -20 ～ 75 °C (2)推奨延長ケーブル: A SK-M12-4-5000-5-M12-4 (製品コード: 21.04.05.00265) (両側コネクタ: M12メネジ、４ピン & M12オネジ、4ピン、5m) ※電気接続・ピン配置については取扱説明書をご確認ください。 テクニカルデータ タイプ 保持力 残存磁力 作動圧 取付姿勢 作動方式 作動温度 本体質量 [N] [N] [MPa] [°C] [g] SGM-30-G1/8-IG 35 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 130 SGM-40-G1/4-IG 100 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 240 SGM-50-G1/4-IG 180 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 440 SGM-70-G1/4-IG 290 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 715 SGM-S-30-G1/8-IG-... 35 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 145 SGM-S-40-G1/4-IG-... 100 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 255 SGM-S-50-G1/4-IG-... 180 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 445 SGM-S-70-G1/4-IG-... 290 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 730 SGM-HD-30-G1/8-IG 35 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 191 SGM-HD-40-G1/4-IG 100 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 342 SGM-HD-50-G1/4-IG 180 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 594 SGM-HD-70-G1/4-IG 290 0.3 0.35 ～ 0.6 任意 複動式 5 ～ 70 975 ※ 保持力は板厚2 mmのワークを静止状態で保持し、ワークがグリッパー全体を覆っている場合の静的な値です。安全率は含まれません。 ワークの材質や表面の状態によって異なる場合があります。実際の設計時には、「必要な理論保持力の計算」(276ページ) において安全率を3以上としてください。 ワーク板厚ごとの保持力についてはお問い合わせください。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 248 WWW.SCHMALZ.CO.JP/SGM 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
