薄鋼板搬送の2枚取り防止・位置精度向上！マグネットグリッパー SGM-HPmシリーズ

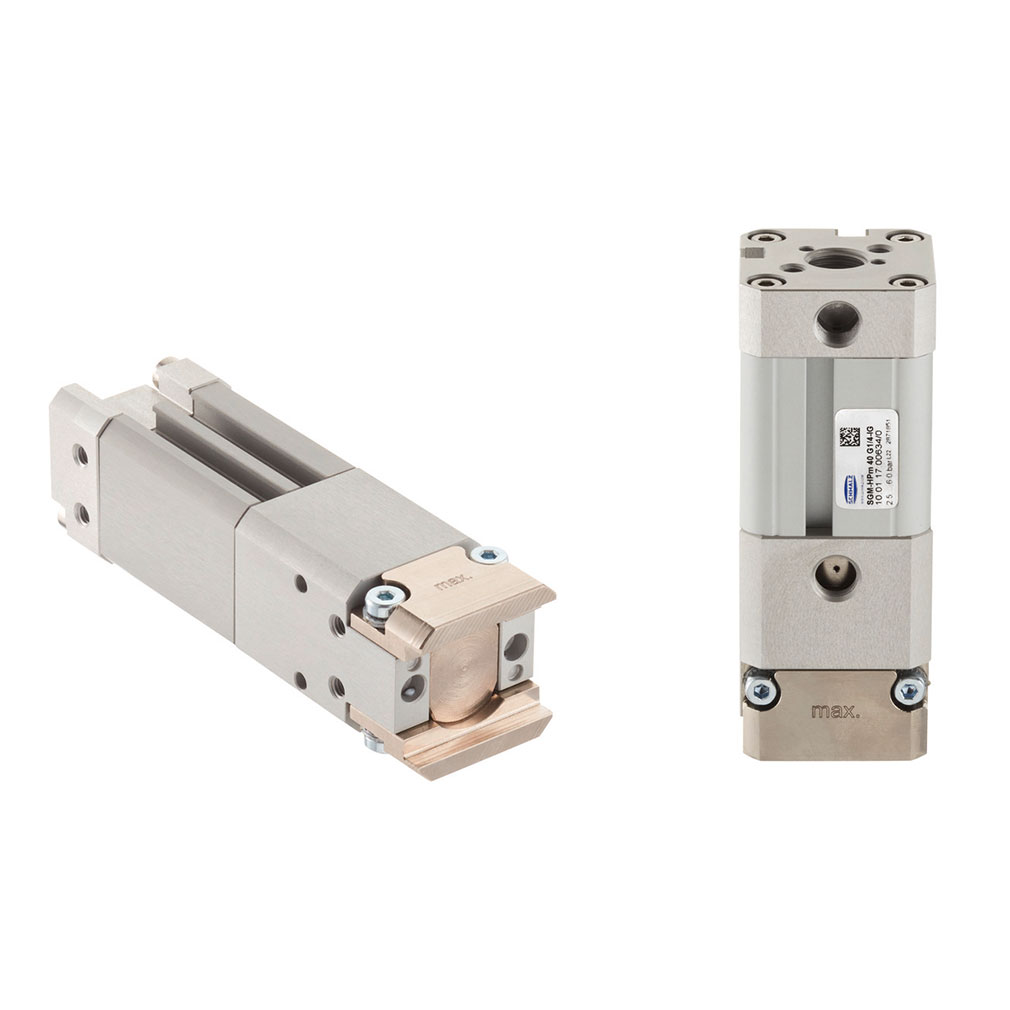

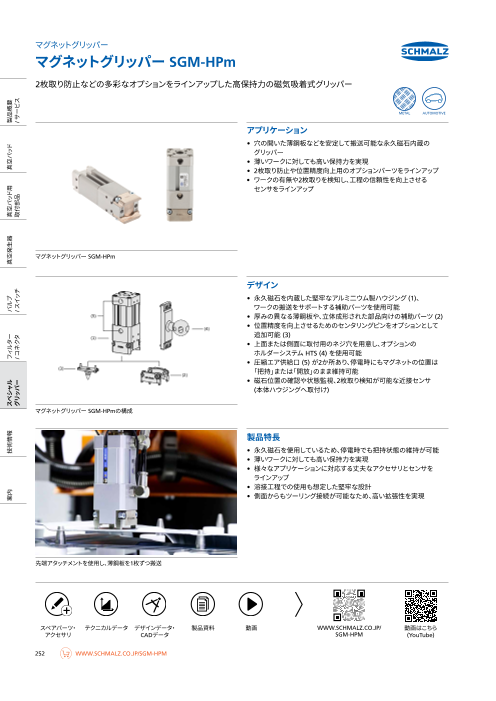

マグネットグリッパー マグネットグリッパー SGM-HPm 2枚取り防止などの多彩なオプションをラインアップした高保持力の磁気吸着式グリッパー METAL AUTOMOTIVE アプリケーション • 穴の開いた薄鋼板などを安定して搬送可能な永久磁石内蔵の グリッパー • 薄いワークに対しても高い保持力を実現 • 2枚取り防止や位置精度向上用のオプションパーツをラインアップ • ワークの有無や2枚取りを検知し、工程の信頼性を向上させる センサをラインアップ マグネットグリッパー SGM-HPm デザイン • 永久磁石を内蔵した堅牢なアルミ二ウム製ハウジング (1)、 ワークの搬送をサポートする補助パーツを使用可能 • 厚みの異なる薄鋼板や、立体成形された部品向けの補助パーツ (2) • 位置精度を向上させるためのセンタリングピンをオプションとして 追加可能 (3) • 上面または側面に取付用のネジ穴を用意し、オプションの ホルダーシステム HTS (4) を使用可能 • 圧縮エア供給口 (5) が2か所あり、停電時にもマグネットの位置は 「把持」または「開放」のまま維持可能 • 磁石位置の確認や状態監視、2枚取り検知が可能な近接センサ (本体ハウジングへ取付け) マグネットグリッパー SGM-HPmの構成 製品特長 • 永久磁石を使用しているため、停電時でも把持状態の維持が可能 • 薄いワークに対しても高い保持力を実現 • 様々なアプリケーションに対応する丈夫なアクセサリとセンサを ラインアップ • 溶接工程での使用も想定した堅牢な設計 • 側面からもツーリング接続が可能なため、高い拡張性を実現 先端アタッチメントを使用し、薄鋼板を1枚ずつ搬送 スペアスパペスーアペツパ・アスーパペツ・ーアスパツペ・ーアテツパク・ーニテツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザタイデ・ンーザデタイ・ーン タデ製・ー品タ製・資品料製資品料製資品料製資品料資料動画動画動画動画動画 WWW.SCHMALZ.CO.JP/ 動画はこちら アクセアサクリアセクサセリアサクリセア WWW.SCHMALZ.COM/ アサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SGM-HPM (YouTube) ECBPMI 252 WWW.SCHMALZ.CO.JP/SGM-HPM 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マグネットグリッパー マグネットグリッパー SGM-HPm 2枚取り防止などの多彩なオプションをラインアップした高保持力の磁気吸着式グリッパー 形式表示方法 SGM-HPm – 40 – G1/4-IG 1 2 3 1 – 製品仕様 2 – グリッパーサイズ 3 – 上面取付口 タイプ 種類 タイプ サイズ タイプ ネジ径 SGM-HPm マグネットグリッパー 30 Ø 30 mm G1/4-IG 平行 G1/4 メネジ 40 Ø 40 mm 製品コード: 製品本体・アクセサリ タイプ マグネットグリッパー アクセサリ SGM-HPm 先端アタッチメント (2枚取り防止) : ワーク板厚 センタリングピン 0.5 ～ 0.7 mm 0.7 ～ 1.0 mm 0.7 ～ 1.0 mm 1.0 ～ 1.5 mm SGM-HPm-30-G1/8-IG 10.01.17.00612 10.01.17.00685 10.01.17.00684 - - 10.01.17.00690 SGM-HPm-40-G1/4-IG 10.01.17.00634 - - 10.01.17.00648 10.01.17.00657 10.01.17.00659 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 概要 製品コード HTS-AE-SGM-HPm-30/40-OP-MS ホルダー（側面取付用 ピン付きプレート (本体交換取付時の位置再現精度向上)、アルミ製) 10.01.17.00645 HTS-AE-SGM-HPm-30/40-OP-MA ホルダー (上面取付用 ピン付きプレート (本体交換取付時の位置再現精度向上)、アルミ製) 10.01.17.00642 HTS-A2-SGM-HP-30/40-OP ホルダー (円筒クランプ Ø19 mm用ホルダー、アルミ製) 10.01.17.00567 HTS-A3-SGM-HP-30/40-OP ホルダー (ボールクランプ Ø28.5 mm用ホルダー、アルミ製) 10.01.17.00557 HPS-SGM-HP-2M8-30/40-OP ホルダー (Tスロット用ホルダー、アルミ製) 10.01.17.00651 NAEH-SCHA-SMAGN-PNP-S051(1) 磁石位置検出スイッチ（極性: PNP） 10.01.17.00199 NAEH-SCHA-SMAGN-NPN-S050(1) 磁石位置検出スイッチ（極性: NPN） 10.01.17.00215 ワーク検出センサ: ワークの有無や枚数などの保持状態を外部出力することが可能 NAEH-SCHA-SMAGN-10-30V-DC(1)(2) 10.01.17.00614 [極性] デジタル信号出力使用時: PNP、IO-Link使用時: 極性変更可能 ワーク検出センサ取付セット: SET-SGM-HPm-EINR 10.01.17.00647 コントローラ部をマグネットグリッパー本体側面の溝に固定する場合に使用 ASK-S-B-M8-4-1500-S-M12-4-PUR 電気接続ケーブル: 両側コネクタ (M8メネジ、4ピン&M12オネジ、4ピン)、1.5 m 21.04.05.00075 (1)複 数のマグネットグリッパーを隣接させて異なるタイミングで切り替える場合や、溶接など環境の磁界変動がある場合は、スイッチまたはセンサが誤作動する場合が あります。鉄等の磁性体の取付ブラケットを使用すると、スイッチまたはセンサが誤作動する可能性があります。スプリングプランジャーやアルミ製の取付用ホルダーを ご使用ください。 (2) ワークの厚みや形状、周囲環境などの条件によっては、ワーク枚数によるセンサの反応が不安定になる場合があります。実機にてご確認ください。2枚取り防止を目的 として使用する場合、2枚取り防止用の先端アタッチメントを使用してください。 テクニカルデータ タイプ 保持力 残存磁力 作動圧 取付姿勢 作動方式 作動温度 本体質量 [N] [N] [MPa] [°C] [g] SGM-HPm-30-G1/8-IG 231 0.3 0.25 ～ 0.6 任意 複動式 5 ～ 70 278 SGM-HPm-40-G1/4-IG 387 0.3 0.25 ～ 0.6 任意 複動式 5 ～ 70 460 ※ 保持力は板厚2 mmのワークを静止状態で保持し、ワークがグリッパー全体を覆っている場合の静的な値です。安全率は含まれません。 ワークの材質や表面の状態によって異なる場合があります。実際の設計時には、「必要な理論保持力の計算」(276ページ)において安全率を3以上としてください。 ワーク板厚ごとの保持力についてはお問い合わせください。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 WWW.SCHMALZ.CO.JP/SGM-HPM 253 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
