高保持力タイプ！マグネットグリッパー SGM-HP / SGM-HT-HPシリーズ

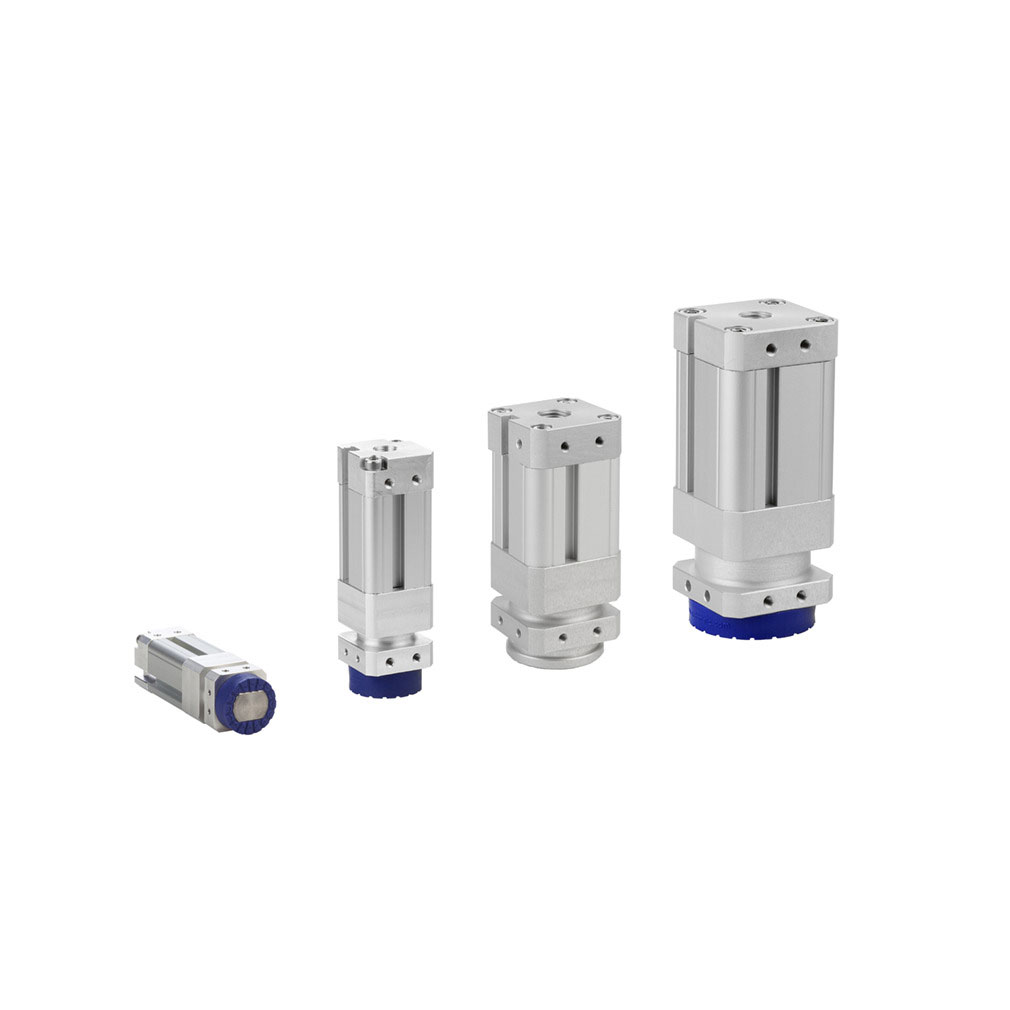

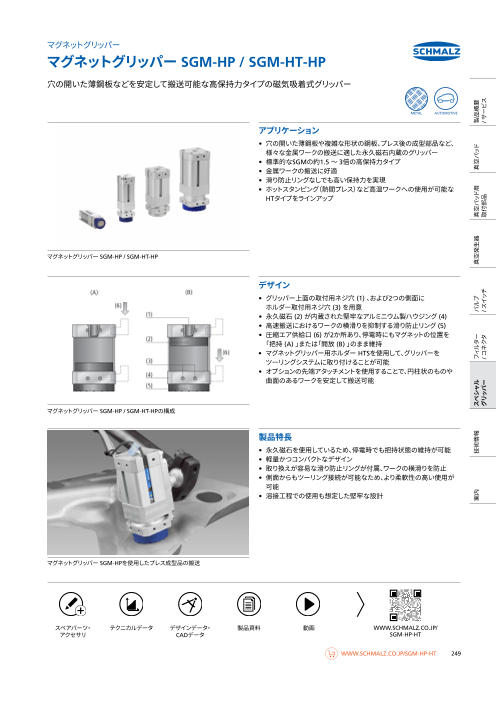

マグネットグリッパー マグネットグリッパー SGM-HP / SGM-HT-HP 穴の開いた薄鋼板などを安定して搬送可能な高保持力タイプの磁気吸着式グリッパー METAL AUTOMOTIVE アプリケーション • 穴の開いた薄鋼板や複雑な形状の鋼板、プレス後の成型部品など、 様々な金属ワークの搬送に適した永久磁石内蔵のグリッパー • 標準的なSGMの約1.5 ～ 3倍の高保持力タイプ • 金属ワークの搬送に好適 • 滑り防止リングなしでも高い保持力を実現 • ホットスタンピング（熱間プレス）など高温ワークへの使用が可能な HTタイプをラインアップ マグネットグリッパー SGM-HP / SGM-HT-HP デザイン • グリッパー上面の取付用ネジ穴 (1) 、および2つの側面に ホルダー取付用ネジ穴 (3) を用意 • 永久磁石 (2) が内蔵された堅牢なアルミニウム製ハウジング (4) • 高速搬送におけるワークの横滑りを抑制する滑り防止リング (5) • 圧縮エア供給口 (6) が2か所あり、停電時にもマグネットの位置を 「把持 (A) 」または「開放 (B) 」のまま維持 • マグネットグリッパー用ホルダー HTSを使用して、グリッパーを ツーリングシステムに取り付けることが可能 • オプションの先端アタッチメントを使用することで、円柱状のものや 曲面のあるワークを安定して搬送可能 マグネットグリッパー SGM-HP / SGM-HT-HPの構成 製品特長 • 永久磁石を使用しているため、停電時でも把持状態の維持が可能 • 軽量かつコンパクトなデザイン • 取り換えが容易な滑り防止リングが付属、ワークの横滑りを防止 • 側面からもツーリング接続が可能なため、より柔軟性の高い使用が 可能 • 溶接工程での使用も想定した堅牢な設計 マグネットグリッパー SGM-HPを使用したプレス成型品の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW.SWCH.SMCHAMLZA. LZ.CO.JP/ アアククセセササリリ CADデデーータタ COM/ CAD SGM-HP-HT ECBPMI WWW.SCHMALZ.CO.JP/SGM-HP-HT 249 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マグネットグリッパー マグネットグリッパー SGM-HP / SGM-HT-HP 穴の開いた薄鋼板などを安定して搬送可能な高保持力タイプの磁気吸着式グリッパー 形式表示方法 SGM – HP – 40 – G1/4-IG 1 2 3 4 1 – 製品仕様 2 – 製品仕様 3 – グリッパーサイズ タイプ 種類 タイプ 種類 タイプ サイズ SGM マグネットグリッパー HP 高保持力 20 Ø 20 mm HT-HP 高保持力・耐高温 30 Ø 30 mm 40 Ø 40 mm 4 – 上面取付口 50 Ø 50 mm タイプ ネジ径 G1/8-IG 平行 G1/8 メネジ G1/4-IG 平行 G1/4 メネジ 製品コード: 製品本体 タイプ 製品コード SGM-HP-20-G1/8-IG 10.01.17.00424 SGM-HP-30-G1/8-IG 10.01.17.00316 SGM-HP-40-G1/4-IG 10.01.17.00304 SGM-HP-50-G1/4-IG 10.01.17.00282 SGM-HT-HP-30-G1/8-IG(1) 10.01.17.00397 SGM-HT-HP-40-G1/4-IG(1) 10.01.17.00403 SGM-HT-HP-50-G1/4-IG(1) 10.01.17.00402 (1)滑り防止リングは同梱されません。必要な場合は別途ご注文ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 滑り防止リング 磁石位置検出スイッチ(3) (高温耐性ゴム HT2)(2) PNP NPN SGM-HP-20-G1/8-IG - 10.01.17.00447(4) 10.01.17.00448(4) SGM-HP-30-G1/8-IG - 10.01.17.00199 10.01.17.00215 SGM-HP-40-G1/4-IG - 10.01.17.00199 10.01.17.00215 SGM-HP-50-G1/4-IG - 10.01.17.00199 10.01.17.00215 SGM-HT-HP-30-G1/8-IG 10.01.17.00410 - - SGM-HT-HP-40-G1/4-IG 10.01.17.00411 - - SGM-HT-HP-50-G1/4-IG 10.01.17.00412 - - (2)最大ワーク温度: 250°C (3) 複数のマグネットグリッパーを隣接させて異なるタイミングで切り替える場合や、溶接など環境の磁界変動がある場合は、スイッチが誤作動する場合があります。 鉄等の磁性体の取付ブラケットを使用すると、スイッチが誤作動する可能性があります。スプリングプランジャーやアルミ製の取付用ホルダーをご使用ください。 (4)アダプタプレート付 250 WWW.SCHMALZ.CO.JP/SGM-HP-HT 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マグネットグリッパー マグネットグリッパー SGM-HP / SGM-HT-HP 穴の開いた薄鋼板などを安定して搬送可能な高保持力タイプの磁気吸着式グリッパー タイプ 取付用ホルダー(5) 先端アタッチメント(5) プロテクター(5) HTS-A2 HTS-A3 HTS-A5 HPS-SGM ADP-E-...-TRI ADP-E-...-UNI SGM-HP-20 10.01.17.00565 10.01.17.00561 10.01.17.00579 10.01.17.00654 10.01.17.00419 10.01.17.00420 - SGM-HP-30 10.01.17.00567 10.01.17.00557 10.01.17.00563 10.01.17.00651 10.01.17.00421 10.01.17.00423 10.01.17.00522 SGM-HP-40 10.01.17.00567 10.01.17.00557 10.01.17.00563 10.01.17.00651 10.01.17.00421 10.01.17.00423 10.01.17.00521 SGM-HP-50 10.01.17.00568 10.01.17.00562 10.01.17.00564 10.01.17.00652 10.01.17.00422 10.01.17.00415 10.01.17.00520 SGM-HT-HP-30 10.01.17.00567 10.01.17.00557 10.01.17.00563 10.01.17.00651 10.01.17.00421 10.01.17.00423 10.01.17.00522 SGM-HT-HP-40 10.01.17.00567 10.01.17.00557 10.01.17.00563 10.01.17.00651 10.01.17.00421 10.01.17.00423 10.01.17.00521 SGM-HT-HP-50 10.01.17.00568 10.01.17.00562 10.01.17.00564 10.01.17.00652 10.01.17.00422 10.01.17.00415 10.01.17.00520 (5)取付ネジを含みます。 テクニカルデータ タイプ 最大保持力 ワーク板厚 2 mm時の保持力 残存磁力 滑り防止リング無し 滑り防止リング使用 ワーク板厚 滑り防止リング無し 滑り防止リング使用 [N] [N](6) [mm] [N] [N](7) [N] SGM-HP-20-G1/8-IG 28 19 1 25 16 0.3 SGM-HP-30-G1/8-IG 130 90 2 130 90 0.3 SGM-HP-40-G1/4-IG 320 235 4 290 210 0.3 SGM-HP-50-G1/4-IG 560 385 6 415 290 0.3 SGM-HT-HP-30-G1/8-IG(6) 120 80 2 120 80 0.3 SGM-HT-HP-40-G1/4-IG(6) 290 230 4 260 200 0.3 SGM-HT-HP-50-G1/4-IG(6) 520 330 6 370 270 0.3 ※ 保持力はワークがグリッパー全体を覆っている場合の静的な値です。安全率は含まれません。ワークの材質や表面の状態によって異なる場合があります。 実際の設計時には、「必要な理論保持力の計算」(276ページ)において安全率を3以上としてください。ワーク板厚ごとの保持力についてはお問い合わせください。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 μm)、非含油 (6)滑り防止リングを使用しない場合、周囲温度20°Cの環境下では、最大350°Cのワークに使用する事が可能です。温度の影響によって保持力が最大30%減少します。 (7)納品時の保持力です。SGM-HPは滑り防止リングを装着した状態で納品されます。滑り防止リングは着脱可能です。 タイプ 作動圧 [MPa] 取付姿勢 作動方式 最高ワーク温度 [°C] 作動温度 [°C] 本体質量 [g] SGM-HP-20-G1/8-IG 0.25 ～ 0.6 任意 複動式 - 5 ～ 70 81 SGM-HP-30-G1/8-IG 0.25 ～ 0.6 任意 複動式 - 5 ～ 70 215 SGM-HP-40-G1/4-IG 0.25 ～ 0.6 任意 複動式 - 5 ～ 70 415 SGM-HP-50-G1/4-IG 0.25 ～ 0.6 任意 複動式 - 5 ～ 70 770 SGM-HT-HP-30-G1/8-IG 0.25 ～ 0.6 任意 複動式 350 5 ～ 150 215 SGM-HT-HP-40-G1/4-IG 0.25 ～ 0.6 任意 複動式 350 5 ～ 150 415 SGM-HT-HP-50-G1/4-IG 0.25 ～ 0.6 任意 複動式 350 5 ～ 150 770 WWW.SCHMALZ.CO.JP/SGM-HP-HT 251 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
