小型真空発生器！ベーシックエジェクタ SBPシリーズ

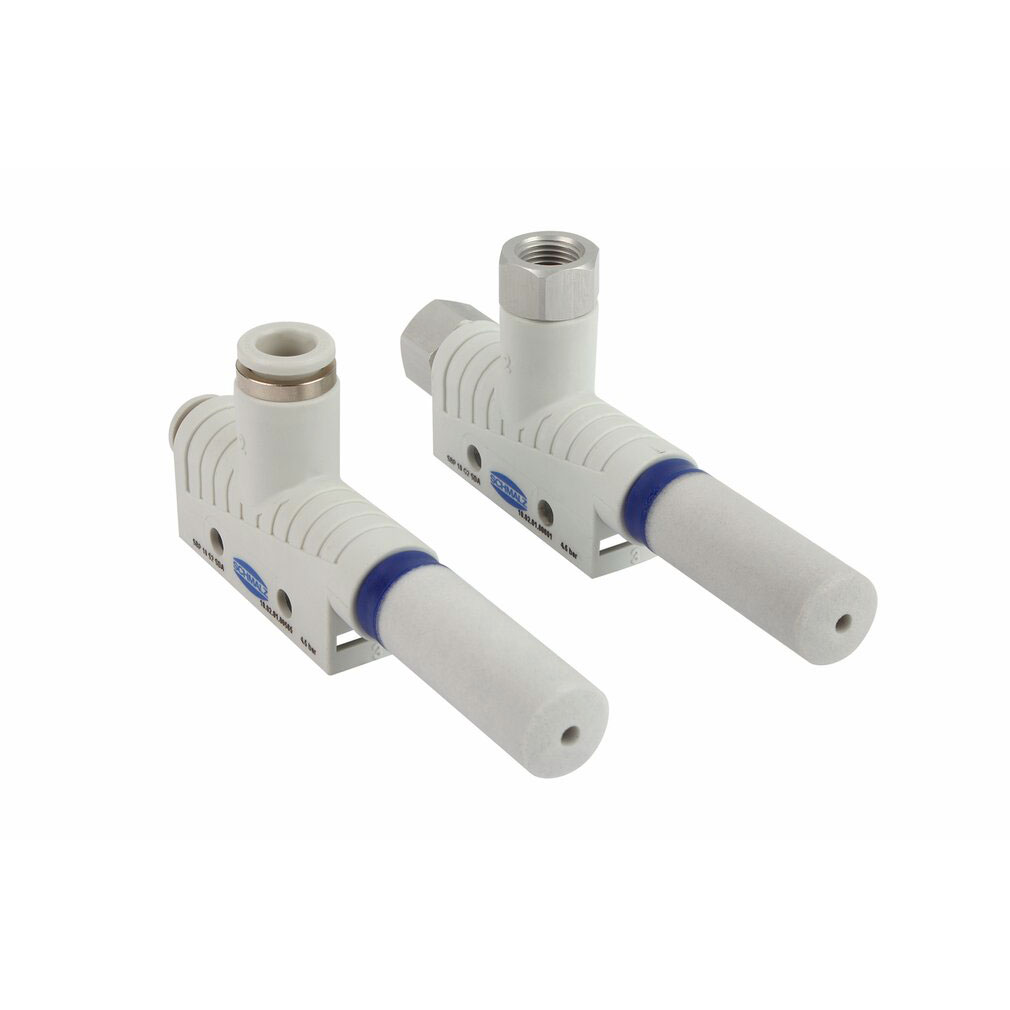

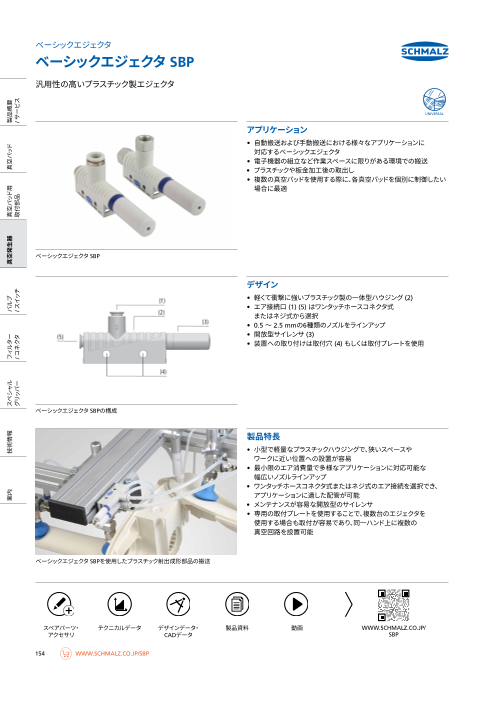

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ UNIVERSAL アプリケーション • 自動搬送および手動搬送における様々なアプリケーションに 対応するベーシックエジェクタ • 電子機器の組立など作業スペースに限りがある環境での搬送 • プラスチックや板金加工後の取出し • 複数の真空パッドを使用する際に、各真空パッドを個別に制御したい 場合に最適 ベーシックエジェクタ SBP デザイン • 軽くて衝撃に強いプラスチック製の一体型ハウジング (2) • エア接続口 (1) (5) はワンタッチホースコネクタ式 またはネジ式から選択 • 0.5 ～ 2.5 mmの6種類のノズルをラインアップ • 開放型サイレンサ (3) • 装置への取り付けは取付穴 (4) もしくは取付プレートを使用 ベーシックエジェクタ SBPの構成 製品特長 • 小型で軽量なプラスチックハウジングで、狭いスペースや ワークに近い位置への設置が容易 • 最小限のエア消費量で多様なアプリケーションに対応可能な 幅広いノズルラインアップ • ワンタッチホースコネクタ式またはネジ式のエア接続を選択でき、 アプリケーションに適した配管が可能 • メンテナンスが容易な開放型のサイレンサ • 専用の取付プレートを使用することで、複数台のエジェクタを 使用する場合も取付が容易であり、同一ハンド上に複数の 真空回路を設置可能 ベーシックエジェクタ SBPを使用したプラスチック射出成形部品の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ データ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデータ SBP ECBPMI 154 WWW.SCHMALZ.CO.JP/SBP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ 形式表示方法 SBP – 05 – G01 – SDA 1 2 3 4 1 – 製品仕様 2 – ノズル径 3 – エア接続口 タイプ 種類 タイプ サイズ タイプ 種類 (圧縮エア側 / 真空エア側) SBP ベーシックエジェクタ 05 Ø 0.5 mm G01 ネジ接続 (M5 メネジ / M5 メネジ) 07 Ø 0.7 mm G02 ネジ接続 (平行 G1/8 メネジ / 平行 G1/8 メネジ) 4 – サイレンサ 10 Ø 1.0 mm G03 ネジ接続 (平行 G1/4 メネジ / 平行 G3/8 メネジ) タイプ 有無 15 Ø 1.5 mm S01 ワンタッチホースコネクタ (Ø 4 mm / Ø 4 mm) SDA サイレンサ付き 20 Ø 2.0 mm S02 ワンタッチホースコネクタ (Ø 6 / Ø 8 mm) 25 Ø 2.5 mm S03 ワンタッチホースコネクタ (Ø 8 / Ø 10 mm) 製品コード: 製品本体 タイプ エア接続口 (圧縮エア側 / 真空エア側) G01 G02 G03 S01 S02 S03 (M5-IG / M5-IG) (G1/8-IG / G1/8-IG) (G1/4-IG / G3/8-IG) (Ø4 mm / Ø4 mm) (Ø6 mm / Ø8 mm) (Ø8 mm / Ø10 mm) SBP-05-... 10.02.01.00599 - - 10.02.01.00563 - - SBP-07-... 10.02.01.00600 - - 10.02.01.00564 - - SBP-10-... - 10.02.01.00601 - - 10.02.01.00565 - SBP-15-... - 10.02.01.00602 - - 10.02.01.00566 - SBP-20-... - - 10.02.01.00603 - - 10.02.01.00567 SBP-25-... - - 10.02.01.00604 - - 10.02.01.00568 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 概要 製品コード BEF-PL-110x44.5x3-SBP エジェクタ用クリップマウント 10.02.01.00511 SET-SBP-M4-IG DINレール取付セット 10.02.01.00769 取付可能なエジェクタ数: - SBP-05/07: 11 台 - SBP-10/15: 7 台 - SBP-20/25: 5 台 エジェクタ用クリップマウント DINレール取付セット WWW.SCHMALZ.CO.JP/SBP 155 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ テクニカルデータ タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体 未吸着時 吸着時 圧縮エア側 真空エア側 質量 [%] [l/min](1) [l/min](1) [dB(A)](1) [dB(A)](1) [MPa] [mm](2) [mm](2) [°C] [g] SBP-05-... 85 8.0 14 58 53 0.3 ～ 0.6 2 2 0 ～ 60 7.5 SBP-07-... 85 16.0 22 65 59 0.3 ～ 0.6 2 2 0 ～ 60 7.5 SBP-10-... 85 37.7 48 65 59 0.3 ～ 0.6 4 6 0 ～ 60 22 SBP-15-... 85 71.0 105 72 65 0.3 ～ 0.6 4 6 0 ～ 60 22 SBP-20-... 85 127.0 197 77 68 0.3 ～ 0.6 6 7 0 ～ 60 50 SBP-25-... 85 215.0 311 78 70 0.3 ～ 0.6 6 7 0 ～ 60 50 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)作動圧: 0.45 MPa (2)ホース長さ: 最大2 m 156 WWW.SCHMALZ.CO.JP/SBP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
