ガラス向けフラット真空パッド SGFシリーズ

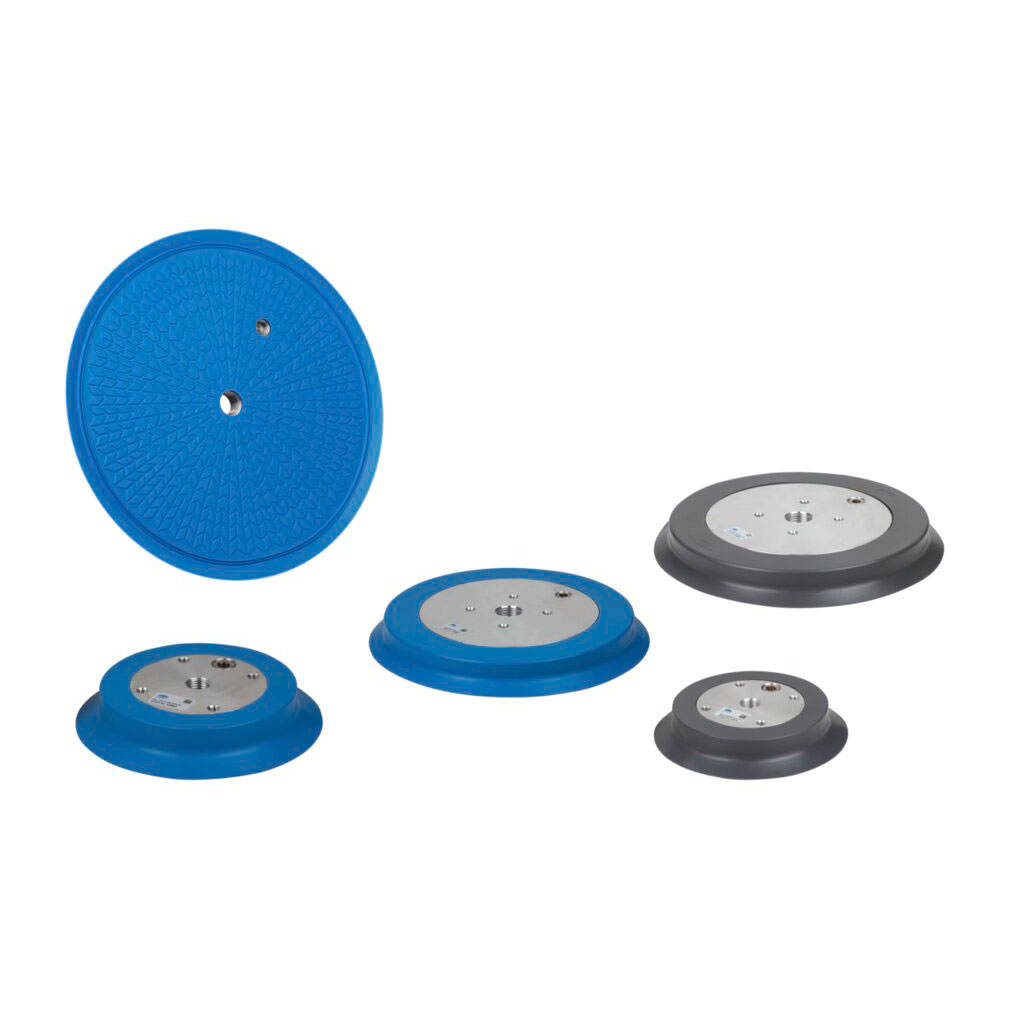

ガラス向け真空パッド フラット真空パッド SGF ガラスの取扱いに最適な専用パッド GLASS アプリケーション • フロートガラスなど平らで大型の板ガラスの高速搬送 • 複層ガラスやLow-Eガラスなど非常に薄いガラスの取扱い • 密着防止用のビーズやパウダーが付着した板ガラスの搬送 • 太陽電池モジュールの搬送 (例: モジュール製造プロセス) • 仕上げ面や鏡面など吸着跡に敏感なワーク フラット真空パッド SGF デザイン • アルミ製のサポートプレート (1) とシールリップ (2) • 薄く平らなシールリップ: 直径 Ø125 ～ 200 mm、400 mm 傾斜が付いたシールリップ (HSタイプ) : 直径 Ø150 ～ 350 mm • メイン接続口 (3) とサブ接続口 (5) に取付けが可能な埃などの 吸込みを抑制するフィルターメッシュをラインアップ • ワークに触れた時のみ真空回路が開くタッチバルブ (4) (オプション) を取付可能な接続口 (出荷時はプラグで閉栓し接着剤で固定) • 密着防止用の粉が付着する板ガラスの搬送に効果的な吸着面の 特殊デザイン • 耐候性に優れたEPDMゴムと、吸着跡を極めて残しにくいマークレス ゴムの2種類の材質をラインアップ フラット真空パッド SGFの構成 製品特長 • 薄型フラットシールリップ (Ø125 ～ 200 mm) により、吸着時に シールリップとワーク表面の摩擦が少なく、ワークの傷や痕を軽減 • 吸着時のクッション性と、曲率を持ったワークへの追従性がアップ する傾斜付きシールリップタイプをラインアップ (SGF-HS: Ø150 ～ 400 mm) • 金属製のサポートプレートを内蔵した大面積吸着パッドのため、 板ガラスなど平らな大型ワーク搬送時のたわみを防止 • 吸着面の特殊な溝と二重のシーリングエッジによって、ガラスの 密着防止用の粉や洗浄液などが付着した状態でも横滑りしにくく　 高速搬送に最適 • 吸着時にワークとの接触面積が大きいデザインのため薄いガラス　 への変形ストレスが少ない 繊細な板ガラスの搬送に使用されるフラット真空パッド SGF スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ.CO.JP/ アクセサリ WWW.SCHMALZ.COM/ アクセサリ CCAADDデデーータタ SGF ECBPMI 78 WWW.SCHMALZ.CO.JP/SGF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ガラス向け真空パッド フラット真空パッド SGF ガラスの取扱いに最適な専用パッド 形式表示方法 SGF – HS – 150 – EPDM-55 – G1/2-IG 1 2 3 4 5 1 – 製品仕様 2 – オプション仕様 3 – パッド径 タイプ 種類 タイプ 種類 タイプ 直径 SGF フラット真空パッド 無記号 標準 (例) 150 Ø 150 mm HS ハイストローク 4 – ゴム材質 5 – 取付ネジ タイプ 材質 タイプ 種類 EPDM-55 EPDMゴム G1/4-IG 平行 G1/4 メネジ HT1-60 マークレスゴム G3/8-IG 平行 G3/8 メネジ G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体・アクセサリ タイプ 真空パッド SGF アクセサリ 材質(1) / ショア硬度 タッチバルブ フィルターメッシュ SIEB EPDM-55 HT1-60 TV メイン接続口用 サブ接続口用 SGF-125-...-G1/4-IG 10.01.01.12475 10.01.01.12892 10.05.10.00061 10.07.01.00215 10.07.01.00215 SGF-125-...-G3/8-IG - 10.01.01.13205 10.05.10.00061 10.07.01.00215 10.07.01.00215 SGF-150-...-G1/2-IG 10.01.01.13019 10.01.01.13021 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-200-...-G1/2-IG 10.01.01.12476 10.01.01.12893 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-400-...-G1/2-IG 10.01.01.12478 - 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-HS-150-...-G1/2-IG 10.01.01.13492 10.01.01.13178 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-HS-250-...-G1/2-IG 10.01.01.13038 10.01.01.13153 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-HS-300-...-G1/2-IG 10.01.01.13793 10.01.01.13794 10.05.10.00061 10.07.01.00110 10.07.01.00215 SGF-HS-350-...-G1/2-IG 10.01.01.13039 10.01.01.13154 10.05.10.00061 10.07.01.00110 10.07.01.00215 (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 内容積 ワークの最小曲率半径 推奨ホース内径 (最長 2 m) (外側シールリップ) (内側シールエッジ) [N](2) [N](2) [cm³] [mm] [mm] SGF-125-...-G1/4-IG 730 470 44.0 1500 9 SGF-125-...-G3/8-IG 730 470 44.0 1500 9 SGF-150-...-G1/2-IG 1060 730 65.0 2000 9 SGF-200-...-G1/2-IG 1880 1610 145 3500 12 SGF-400-...-G1/2-IG 7530 6520 560 13500 12 SGF-HS-150-...-G1/2-IG 1060 730 119 700 9 SGF-HS-250-...-G1/2-IG 2900 2220 372 1600 12 SGF-HS-300-...-G1/2-IG 4240 3480 573 2400 12 SGF-HS-350-...-G1/2-IG 5700 4730 780 3000 12 (2)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 WWW.SCHMALZ.CO.JP/SGF 79 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
