木材向け大型フラット真空パッド SHFシリーズ

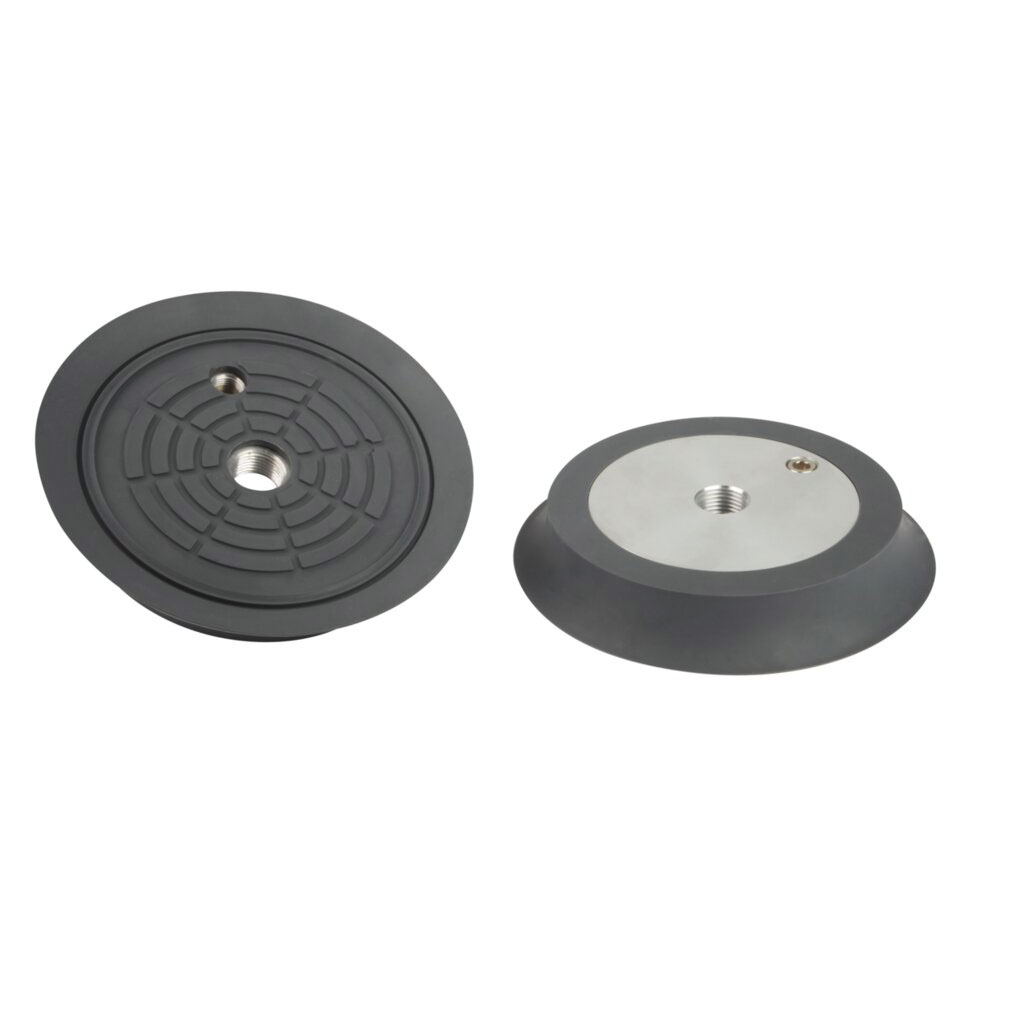

フラット真空パッド 木材向けフラット真空パッド SHF 木材など表面の粗いワークに適した真空パッド WOOD アプリケーション • 家具材、フローリング材、パーティクルボード、MDFなどの木材製品の 中でも特に大型の板材の搬送に適したフラット真空パッド • 柔らかいシールリップを有するため表面の粗いワークに好適 • 木材搬送アプリケーションに有用なフィルターメッシュ、タッチバルブ をアクセサリにラインアップ 木材向けフラット真空パッド SHF デザイン • 金属製サポートプレート (1) と真空パッドゴム (3) で構成された 真空パッド SHF • 必要に応じて使用可能な接続口 (2) (納品時はネジ式プラグを 糊付けして閉栓) • 金属プレートにしっかりと嵌め込まれたゴム部分 (工具を使わずに 交換可能) • ワークに触れた時のみ真空回路が開くタッチバルブやフィルター メッシュを使用可能 (アクセサリ) 木材向けフラット真空パッド SHFの構成 製品特長 • 天然ゴム製の柔らかいシールリップによって、ワーク表面の凹凸に 対し優れた追従性を発揮 • シールリップに加え内側のシーリングエッジによって二重でシール するため、表面の粗いワークの吸着時のリークを抑制 • 特殊な吸着面構造により、短いサイクルタイムで高速搬送を実現 • 工具を使わずに素早くパッドを交換可能 真空パッド SHFを使用した大型のMDFの搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA. アククセセササリリ CADデデーータタ CLOZ.MCO/ .JP/ CAD SHF ECBPMI WWW.SCHMALZ.CO.JP/SHF 55 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHF 木材など表面の粗いワークに適した真空パッド 形式表示方法 SHF – 210 – NK-45 – G1/2-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 種類 SHF フラット真空パッド (例) 210 Ø 210 mm NK-45 天然ゴム 4 – 取付ネジ タイプ 種類 G1/4-IG 平行 G1/4 メネジ G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体・アクセサリ タイプ 真空パッド アクセサリ 真空パッド タッチバルブ フィルターメッシュ SIEB SHF TV 中央ポート用 接続口 (2) 用 SHF-125-NK-45-G1/4-IG 10.01.01.11788 10.05.10.00061 10.07.01.00215 10.07.01.00215 SHF-160-NK-45-G1/2-IG 10.01.01.12025 10.05.10.00061 10.07.01.00110 10.07.01.00215 SHF-210-NK-45-G1/2-IG 10.01.01.11814 10.05.10.00061 10.07.01.00110 10.07.01.00215 ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) (外側シールリップ) (内側シールエッジ) [N](1) [N](1) [cm³] [mm] [mm] SHF-125-NK-45-G1/4-IG 625 290 70 305 9 SHF-160-NK-45-G1/2-IG 1025 580 117 500 12 SHF-210-NK-45-G1/2-IG 1770 1160 224 885 12 (1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 56 WWW.SCHMALZ.CO.JP/SHF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
