木材向けフラット真空パッド SHFNシリーズ

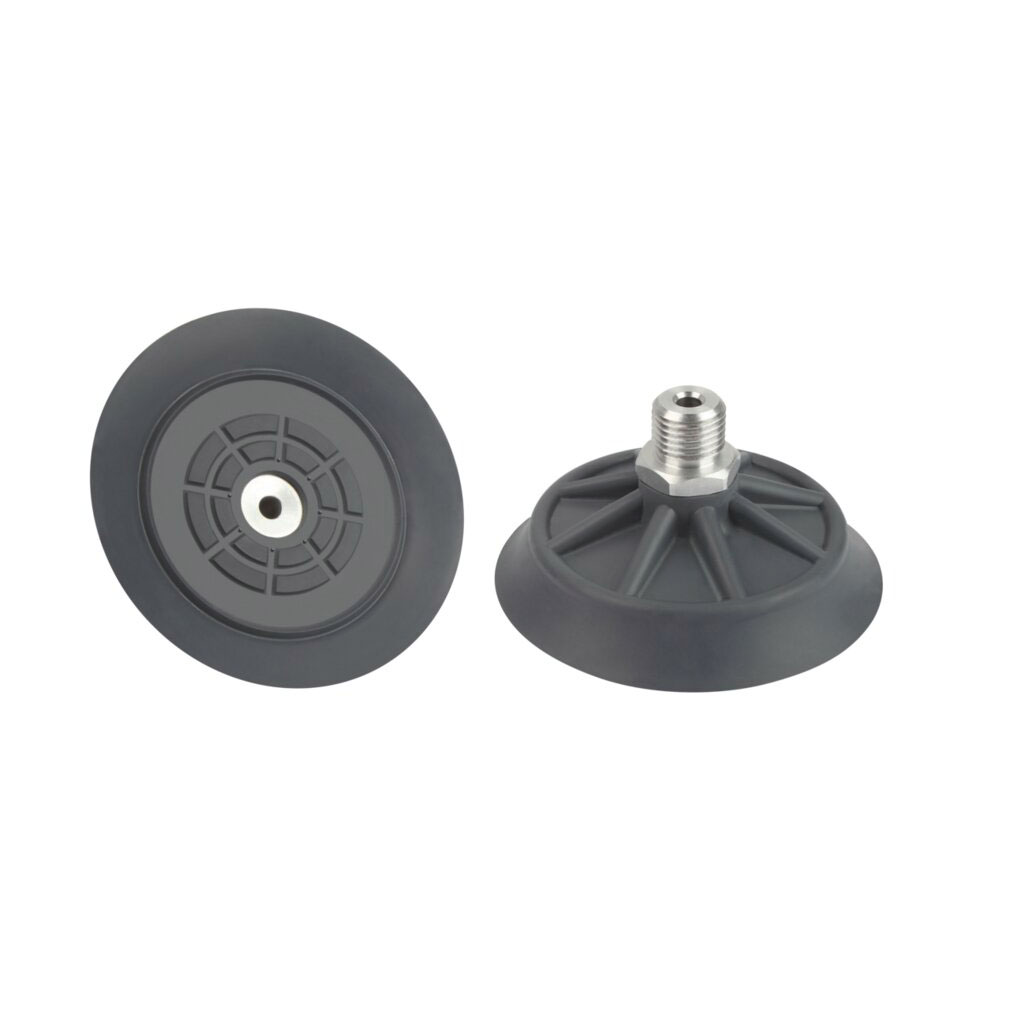

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド ​ WOOD アプリケーション • 家具材、フローリング材、パーティクルボード、MDFなどの木材製品の 搬送に適したフラット真空パッド • 柔らかいシールリップを有するため表面の粗いワークに好適 • 木材搬送アプリケーションに有用なフィルターメッシュ、タッチバルブ、 追加の発泡ゴムシーリングなど、豊富なアクセサリをラインアップ 木材向けフラット真空パッド SHFN デザイン • 真空パッド SHF (2) と接続ニップル (1) で構成されたネジ付き 真空パッド SHFN (3) • 真空パッド SHFN-...-Eでは、金属プレートを内蔵 • 真空パッドの上部にリブを設け、金属プレートのないモデルでも 安定性を強化 • シール性を高める追加の発泡ゴムシールリング (SHFN-...-MOS) や ワークに触れた時のみ真空回路が開くタッチバルブ (SHFN-...-TV) を 追加可能 木材向けフラット真空パッド SHFNの構成 製品特長 • 天然ゴム製の柔らかいシールリップによって、ワーク表面の凹凸に 対し優れた追従性を発揮 • シールリップに加え内側のシーリングエッジによって二重でシール するため、表面の粗いワークの吸着時のリークを抑制 • 特殊な吸着面構造により、短いサイクルタイムで高速搬送を実現 • SHFN...-E: 金属製サポートプレートを内蔵し、強い押し付けなど 過酷な使用環境でも高い安定性を実現 • SHFN-...-MOS: 追加でEPDM発泡ゴム製のシーリングが付属し、 特に粗い表面への追従性を向上 • SHFN-...-TV: ワークに触れた時のみ真空回路が開くタッチバルブが 付属し、吸着に使用しないパッドからのリークを防止 • アクセサリのフィルターメッシュを追加でき、粉塵の多い環境でも 真空パッド SHFNを使用したパーティクルボードの搬送 使用可能 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO.JP/ アアククセセササリリ / CCAADDデデーータタ SHFN ECBPMI 52 WWW.SCHMALZ.CO.JP/SHFN 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド 形式表示方法 SHFN – 70 – NK-45 – G1/4-AG – E – MOS 1 2 3 4 5 6 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SHFN フラット真空パッド (例) 70 Ø 70 mm NK-45 天然ゴム 4 – 取付ネジ 5 – パッド仕様 6 – オプション仕様 タイプ 種類 タイプ 種類 タイプ 種類 G1/4-AG 平行 G1/4 オネジ 無記号 標準 無記号 標準 G1/4-IG 平行 G1/4 メネジ E 金属製サポートプレート内蔵 MOS EPDM発泡ゴム製のシールリング付き (粗い表面への追従性向上) TV タッチバルブ付き 製品コード: 製品本体・アクセサリ タイプ 真空パッド (ネジ付き) アクセサリ G1/4-AG G1/4-IG フィルターメッシュ SIEB SHFN-50-... 10.01.01.11693 10.01.01.11694 10.07.01.00211 SHFN-50-...-MOS 10.01.01.11695 10.01.01.11696 10.07.01.00211 SHFN-50-...-TV 10.01.01.11699 - - SHFN-50-...-MOS-TV 10.01.01.11700 - - SHFN-70-... 10.01.01.11689 10.01.01.11690 10.07.01.00211 SHFN-70-...-E 10.01.01.12197 10.01.01.12216 10.05.03.00023 SHFN-70-...-MOS 10.01.01.11691 10.01.01.11692 10.07.01.00211 SHFN-70-...-E-MOS 10.01.01.12217 10.01.01.12218 10.05.03.00023 SHFN-70-...-TV 10.01.01.11697 - - SHFN-70-...-E-TV 10.01.01.12221 - - SHFN-70-...-MOS-TV 10.01.01.11698 - - SHFN-70-...-E-MOS-TV 10.01.01.12222 - - SHFN-85-... 10.01.01.11775 10.01.01.11776 10.07.01.00211 SHFN-85-...-E 10.01.01.12210 10.01.01.12211 10.05.03.00023 SHFN-85-...-MOS 10.01.01.11777 10.01.01.11778 10.07.01.00211 SHFN-85-...-E-MOS 10.01.01.12212 10.01.01.12213 10.05.03.00023 SHFN-85-...-TV 10.01.01.11779 - - SHFN-85-...-E-TV 10.01.01.12224 - - SHFN-85-...-MOS-TV 10.01.01.11780 - - SHFN-85-...-E-MOS-TV 10.01.01.12225 - - ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP WWW.SCHMALZ.CO.JP/SHFN 53 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 水平方向の力 内容積 ワークの 推奨ホース内径 対応ニップル (外側シールリップ) (内側シールエッジ) 最小曲率半径 (最長 2 m) [N](1) [N](1) [N](2) [cm³] [mm] [mm] SHFN-50-... 110 40 95 7.3 41 4 N 041 SHFN-50-...-TV 110 40 95 7.3 41 4 N 041 SHFN-70-...-E 200 100 145 16.0 95 6 N 009 SHFN-70-...-E-TV 200 100 145 16.0 95 6 N 009 SHFN-70-... 200 100 145 16.0 95 6 N 041 SHFN-70-...-TV 200 100 145 16.0 95 6 N 041 SHFN-85-...-E 300 175 210 25.0 176 6 N 009 SHFN-85-...-E-TV 300 175 210 25.0 176 6 N 009 SHFN-85-... 300 175 210 25.0 176 6 N 041 SHFN-85-...-TV 300 175 210 25.0 176 6 N 041 (1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 (2)記 載の水平方向の力は、真空圧 -60 kPaで、乾燥した滑らかかつ平らな表面のワークを吸着した場合の実測値です。 ワーク表面の特性により、実際の値はこれらの値と異なる場合があります。 シールリング (SHFN-...-MOS) 金属プレート (SHFN-...-E) タッチバルブ (SHFN-...-TV) SHFN-70-...-E-MOS-TV 54 WWW.SCHMALZ.CO.JP/SHFN 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
