【1mm単位の位置決め！】電動バランサー QLR

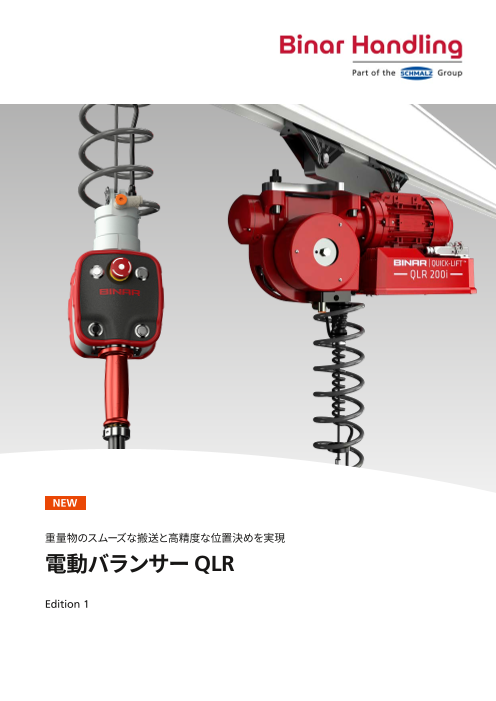

NEW 重量物のスムーズな搬送と高精度な位置決めを実現 電動バランサー QLR Edition 1

真空パッド式のエンドエフェクタを 搭載し、加工母材を加工機に 高い位置精度で搬送 マグネット式エンドエフェクタを 搭載し、検査工程の置き治具へ スムーズに投入 素早く、正確に位置決めできる 電動バランサー QLR 電動バランサー QLRは、クレーンレールに取り付けて使用し、 最大300 kgまでの重量物を軽い力でスムーズに搬送可能です。 また、革新的な操作ハンドルにより、昇降速度や吊り位置を 直感的かつ正確に調整でき、操作者は重量物を高い操作精度で 搬送できます。 様々なアプリケーションの デモ動画を公開しています。 精密な位置決め 重量教示が不要 安全設計 ハンドルもしくはワークを ワーク重量が変わっても 電源遮断時にワークを 動かして精密な位置決め 同じ力加減で操作可能 即座に落とさない が可能 2

電動バランサー QLR 300 kg までの重量物を負荷なく正確に搬送 アプリケーション • 金属板の加工機へのセッティング・取り出し作業および成型済み金属部品の搬送 • 製造ラインでの高精度なワークの位置決め作業 • 自動車工場における組み立ておよび部品の搬送作業 利点 • 軽い力で直観的に重量物を持ち上げて、スムーズに搬送可能 • ハンドルまたはワークを動かすだけで、1 mm単位での高精度な位置決めを実現 • 操作ハンドルに電気・エア系統と制御モードのボタンを集約し、誰でも簡単に操作が可能なわかりやすいデザイン • 重量の設定が不要なため、ワーク重量が変わっても同じ力加減で操作可能 • ロープ駆動方式のため、チェーン駆動製品に比べて騒音を30～50％削減 • 電源遮断時でもワークを即座に落下しない安全設計 • ワークを持ち上げている間はアタッチメントの制御ボタンを無効化し、誤操作による落下を防止 デザイン 1 既存のクレーンレールに接続可能な取付部品 2 ワイヤの巻取り・繰り出し速度を無段階で調整可能な 1 電子制御モータユニット 2 3 吊りワイヤの接続とエア・電気供給を一箇所に集約した 無限回転ロータリーユニット 4 電源ボタンと各種スイッチを搭載した制御部 5 握って操作できるレバーハンドル 3 （長さは3種類: 245 mm, 400 mm, 700 mm） 4 5 電動バランサー QLR テクニカルデータ タイプ 可搬重量 重さ 最高 最大 電源仕様 ワイヤ ノイズ IP等級 昇降速度(1) ストローク(2) 強さ レベル [kg] [kg] [mm / s] Z [mm] [N] QLR 50i 50 25 500 単相 230V QLR 125i 125 25 250 - 500 2,700 ±10%, 14,800 < 70dB IP54 QLR 200i 200 41 265 - 300 最大10A QLR 300i 300 41 265 - 300 (1)ワークの重さに応じて変動します。 (2)ワークの重さや持ち上げストロークに応じて変動します。 3

電動バランサー QLR テクニカルデータ・エンドエフェクタ エンドエフェクタ メカ式フック 丸棒用グリッパー 真空パッド付グリッパー マグネットグリッパー 吸着搬送の難しいバケツ、缶、タン 45 kg（ワーク形状と把持位置により 平らで通気性のないワークの搬送 最大可搬重量110 kgの強磁性 クなどのワークをフックで機械的 変動）までの丸棒を搬送可能な空圧 に適しています。 ワークを取り扱うための空圧式 に引っ掛けて搬送します。 式グリッパー。内蔵の誘導センサー マグネットグリッパー。 により、正しく把持されていない ワークの取り扱いを防止します。 分離型操作ハンドル 標準仕様では、操作ハンドルと制御ユニットが一体 化していますが、操作ハンドルと制御ユニットを 分離した「分離型操作ハンドル」もラインアップして います。 分離型操作ハンドルは、大型ワークの搬送に最適 で、操作ハンドルを吊り位置から離して設置できる ため、ワークとの距離を保ち、安全に作業することが 可能です。 分離型操作ハンドル 分離型制御ユニット 活用イメージ シュマルツ株式会社 本社・横浜営業所 仙台営業所（ 宮城県 仙台市） 〒224-0027 TEL: 022-748-7946 / FAX: 022-748-7947 神奈川県 横浜市 都筑区 大棚町 3001-7 名古屋営業所（ 愛知県 名古屋市） 【自動搬送用真空機器】 TEL: 052-414-4301 / FAX: 052-414-4305 （ 真空パッド、エジェクタ等） TEL: 045-565-5150 / FAX: 045-565-5151 関西営業所（ 大阪府 吹田市） SchmalzJapan Schmalz Japan @SchmalzJapan シュマルツ株式会社 【 手動搬送システム 】 （ 真空リフター、クレーン等） TEL: 06-6155-4541 / FAX: 06-6155-4542 TEL: 045-565-5140 / FAX: 045-565-5155 福岡営業所（ 福岡県 福岡市） TEL: 092-409-0367 / FAX: 092-409-0369 info@schmalz.co.jp WWW.SCHMALZ.CO.JP © SCHMALZ 2025.11 | 予告なく技術的な変更が行われる場合があります。 | SCHMALZ は、J.Schmalz GmbH社の登録商標です。
