手動搬送システム総合カタログ

手動搬送システム ジ ャ ン ボ 真空バランサー Jumbo バ キ ュ マ ス タ ー バキュームリフト VacuMaster WWW.SCHMALZ.CO.JP

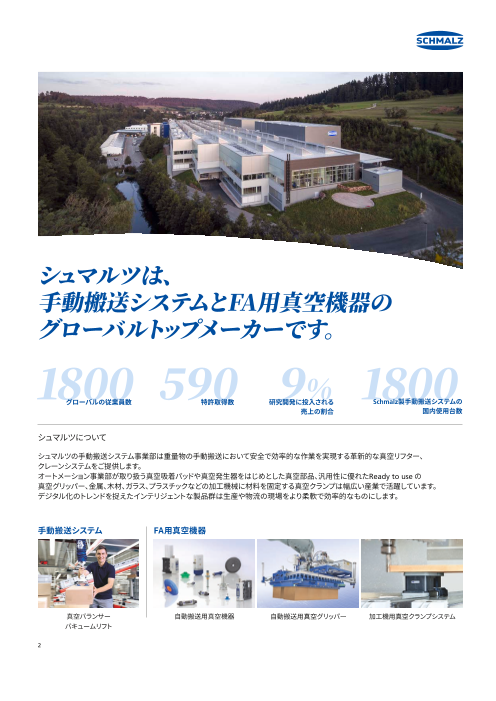

シュマルツは、 手動搬送システムとFA用真空機器の グローバルトップメーカーです。 1800 590 9% 1800 グローバルの従業員数 特許取得数 研究開発に投入される Schmalz製手動搬送システムの 売上の割合 国内使用台数 シュマルツについて シュマルツの手動搬送システム事業部は重量物の手動搬送において安全で効率的な作業を実現する革新的な真空リフター、 クレーンシステムをご提供します。 オートメーション事業部が取り扱う真空吸着パッドや真空発生器をはじめとした真空部品、汎用性に優れたReady to use の 真空グリッパー、金属、木材、ガラス、プラスチックなどの加工機械に材料を固定する真空クランプは幅広い産業で活躍しています。 デジタル化のトレンドを捉えたインテリジェントな製品群は生産や物流の現場をより柔軟で効率的なものにします。 手動搬送システム FA用真空機器 真空バランサー 自動搬送用真空機器 自動搬送用真空グリッパー 加工機用真空クランプシステム バキュームリフト 2

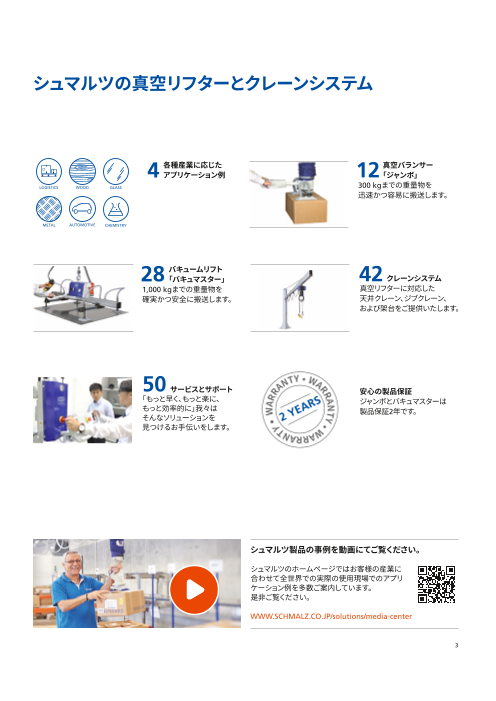

シュマルツの真空リフターとクレーンシステム 4 各種産業に応じた アプリケーション例 12 真空バランサー 「ジャンボ」 LOGISTICS WOOD GLASS 300 kgまでの重量物を 迅速かつ容易に搬送します。 METAL AUTOMOTIVE CHEMISTRY 28 バキュームリフト 42 「バキュマスター」 クレーンシステム 1,000 kgまでの重量物を 真空リフターに対応した 確実かつ安全に搬送します。 天井クレーン、ジブクレーン、 および架台をご提供いたします。 50 サービスとサポート 安心の製品保証 「もっと早く、もっと楽に、 ARS ジャンボとバキュマスターは もっと効率的に」我々は 2 YE 製品保証2年です。 そんなソリューションを 見つけるお手伝いをします。 シュマルツ製品の事例を動画にてご覧ください。 シュマルツのホームページではお客様の産業に 合わせて全世界での実際の使用現場でのアプリ ケーション例を多数ご案内しています。 是非ご覧ください。 WWW.SCHMALZ.CO.JP/solutions/media-center 3 •

真空バランサー「ジャンボフレックス」 入出荷工程における荷物の取扱い バキュームリフト「バキュマスター」 金属板を加工機械に設置 いかなる仕事に対しても 最適なソリューションを シュマルツの真空吸着式手動搬送システムは重量物搬送の現場を 省力化、効率化し合理的な生産プロセスづくりを実現します。機能 性、安全性に富んだ人に優しいデザインは物流工程でのパレタイズ や加工機械への材料投入・取出しなどの作業で真価を発揮します。 重量物を運ぶ作業者を怪我から守る我々の装置は人にやさしい 職場づくりのための効果的な投資と言えます。真空吸着式手動搬送 システムは製造リードタイムを短縮すると同時に、重労働から解放 されることで従業員のやる気と生産性を向上します。 4 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

物流 LOGISTICS 入出荷工程や商品配送センターの物流システムを 現場のニーズに合わせて構築 調達品の受入エリアや生産品の出荷エリア、宅配便の集配センターなど、絶え間なく荷物が行き交う場所で、 真空バランサー「ジャンボ」は作業者の負担を減らし無駄のないモノの流れを作ります。 入出荷時の荷物を素早く搬送する真空バランサー「ジャンボフレックス」 段ボール箱をパレタイズする真空バランサー「ジャンボエルゴ」 荷物を安全に255 cmの高さまで積み上げることが可能な真空バランサー 袋やドラム缶をパレタイズする真空バランサー「ジャンボスプリント」 「ジャンボフレックス・ハイスタック」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 5

木材 WOOD 木板の素材や加工機械の種類に合わせた効率的な材料投入システム シュマルツの真空リフターは何十年にもわたり木工業界において高い信頼を得ています。 NCルーターやランニングソーとの組合せでは材料の180°反転や90°スイベルといった動作も一人の作業者で行なう事ができます。 NCルーターへ材料の投入作業を行う真空バランサー「ジャンボエルゴ」 コーティングされた木板を180°回転させるバキュームリフト「バキュマスター コンフォート」 NCルーターに木板をセットする90°スイベル機能が搭載された真空バランサー 長尺材を横から操作して加工機に投入するバキュームリフト「バキュマスター」 「ジャンボエルゴ」 6 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

ガラス GLASS 最高レベルの安全性と精度 壊れやすいガラス板や窓は特に細心の注意を払って搬送する必要があります。 シュマルツの真空リフターはガラスに傷や吸着跡をつけずに、重いガラス板でも一人の作業者が安全かつ容易に 搬送や組立て作業を行うのに最適です。 ガラス板を90°傾けて搬送を行うバキュームリフト「バキュマスターベーシック」 ガラス部品の垂直搬送を行うバキュームリフト「バキュマスターウィンドウ」 仕切りのある窓用複層ガラスの垂直搬送を行うバキュームリフト「バキュマスター 屋外にてガラス板の安全搬送のため使用されるバキュームリフト「バキュマスター ウィンドウ コンフォート」 ガラス」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 7

金属・鉄板 METAL 無駄のない材料投入で生産効率を向上 シュマルツの手動搬送システムを使えばパンチングマシン、曲げ加工機、レーザー加工機といった装置のダウンタイムを短縮でき、 デリケートな材料に傷をつける心配もありません。また、角材やコイルの搬送に特化した製品もラインアップしています。 レーザー加工機への投入を行うバキュームリフト「バキュマスターベーシック」 鉄板を水平搬送でラックに収納するバキュームリフト「バキュマスターベーシック」 金属部品を搬送するコンパクト・軽量なバキュームリフト「バキュマスターライト」 電気やエアのエネルギー供給を使用せず、金属部品の搬送を行うバキュームリフト 「バキュマスターエコ」 8 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

自動車 AUTOMOTIVE 素早く、容易に搬送 製造ラインにはプレス加工部品の取出しや補修部品倉庫での箱の運搬、組立てラインへの部品供給といった 手動搬送プロセスがあります。真空リフターを利用する事で大きな重量物を作業者が楽に運ぶ事ができます。 たくさんのシュマルツの真空リフターが完成車メーカー及びそのサプライヤーの工場で活躍しています。 フロントガラスを搬送する真空バランサー「ジャンボフレックス」 トラックやキャラバンのルーフを運ぶバキュームリフト「バキュマスター」 カーバッテリーを搬送する真空バランサー「ジャンボフレックス」 ホイールを搬送して梱包を行う真空バランサー「ジャンボフレックス」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 9

化学製品・医薬品・食品 CHEMISTRY 包装品だけでなく未包装の素材も確実に搬送 化学製品や医薬品産業において荷物を安全に運ぶ事は極めて重要です。 シュマルツの真空リフターは袋、樽やドラム缶などの各種容器をスムーズに効率よく運ぶお手伝いをします。包装されていない食品に 直接触れなければならない場合には、ステンレス製の本体及びFDA準拠のシリコーンゴム製吸着パッドをご用意しています。 クラフト紙袋のパレタイジングに使用される真空バランサー「ジャンボフレックス」 食品を吸着することが可能なシリコーンゴム製のパッドを装着した真空バランサー 「ジャンボスプリント」 加工機への材料投入に使用されるオールステンレス仕様の真空バランサー ゴム原料切断の工程にてゴムベールの搬送に使用される真空バランサー「ジャンボ 「パルバック スプリント ハイジェニック」 スプリント」 10 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS

その他各種産業 UNIVERSAL あらゆる作業に最適なハンドリングソリューションを提供 シュマルツの手動搬送システムは、その他の多種多様な産業においてもマテリアルフローの効率化を実現します。 多彩な標準ラインナップだけでなく個別のニーズに応じた特別なソリューションも含め、シュマルツは真空搬送の トップメーカーとしてお客様のご要望にお応えします。 建材 | 穴、溝、隙間のあるワークの吸着が可能な、スポンジタイプの真空グリッパーを 太陽光発電 | ソーラーパネルを取り扱う90°スイベル機能搭載の真空バランサー 使用した真空バランサー「ジャンボエルゴ」 「ジャンボエルゴ」 鉄道・航空機 | 鉄道車両工場で窓を搬送する90°スイベル機能搭載のバキュームリフト 家電製品 | 室外機を搬送する2連吸着パッドを装着した真空バランサー「ジャンボ 「バキュマスターコンフォート」 エルゴ」 WWW.SCHMALZ.CO.JP/APPLICATIONS-HS 11

真空バランサー「ジャンボエルゴ」 段ボール箱のパレタイズ作業に使用 真空バランサー「ジャンボスプリント」 プラスチック製の袋のパレタイズ作業 に使用 ジ ャ ン ボ 真空バランサー Jumbo 重量物搬送の強い味方 真空バランサー「ジャンボ」は段ボール箱や袋、ドラム缶や木板 など様々な荷物をスピーディに運び、作業の生産性を高める 手動搬送システムです。直感的な操作で簡単に使用でき、負荷 を感じることなく重量物を運ぶ事ができます。「ジャンボ」は 加工機械への材料投入及び取出し作業や入出荷エリアでの 荷物の取り扱いなど、様々な搬送作業の現場で理想的なパート ナーとなります。 12 WWW.SCHMALZ.CO.JP/JUMBO

ジ ャ ン ボ 真空バランサー Jumbo 300 kg までの荷を素早く簡単に搬送 アプリケーション 利点 • 物流工程での段ボール箱、袋、ドラム缶、バケツ、タンク • 搬送、積載時間の短縮による生産性向上 など各種容器の取扱い • 真空で吸着するため荷を傷めない • CNC加工機への材料投入・取り出し作業 • 作業者のケガを予防しダウンタイムを短縮 • 窓、自動車、家電製品などの組立の補助 • 作業者の意欲低下も防ぐ • 体力に恵まれない作業者1人でも重量物を容易に運搬 デザインと機能 真空の力を利用して吸着だけ でなくワークの持ち上げも 行います。 リフティングホースの伸縮に 1 リフティングユニット よってワークの昇降を行う事 2 操作ハンドル が最大の特徴です。 リフティングユニットに機械的 3 真空吸着パッド にはたらく安全弁が備わって 4 真空ホース おり、予期せぬ停電や工場 エアの停止時でも、ワークの 5 真空発生器 急な落下を防止します。 （サイレンサーボックス付き） 安全を十分に考慮した吸着 面積によって安心してご利用 6 クレーン — P. 42 いただけます。 システム構成 製品概要 「ジャンボ」には、「ジャンボフレックス」、「ジャンボエルゴ」、「ジャンボスプリント」の3種類の標準タイプがあります。それぞれ、操作ハン ドルのデザインや機能が異なり、用途に応じて最適なタイプをお選びいただけます。さらに、高所や低所での手動搬送に特化した真空 バランサー、移動式の真空バランサー、防爆エリアやクリーンルームなど特殊環境で使用可能なタイプもご用意しております。 ジャンボフレックス ジャンボエルゴ ジャンボスプリント トリガータイプ操作ハンドル グリップタイプ操作 レバータイプ操作ハンド で、片手操作にて最大50 kg ハンドルで最大300 kg ルで最大300 kgまでの までの荷の搬送が可能 までの荷の搬送が可能 荷の搬送が可能 — P. 14 — P. 18 — P. 18 ジャンボフレックスピッカー ジャンボフレックス・ハイスタック ジャンボスプリント EX ジャンボフレックスモバイル ジャンボロースタック パルバック スプリント ハイジェニック 場所を問わずに使用可能な 高所または低所に特化した 防爆エリアやクリーンルーム 移動式真空バランサー 真空バランサー などの特殊な環境に対応 — P. 22 — P. 24 — P. 26 WWW.SCHMALZ.CO.JP/JUMBO 13

ジ ャ ン ボ フ レ ッ ク ス JumboFlex 最大50 kgまで搬送可能 真空バランサー「ジャンボフレックス」には可搬 B 重量に応じて20 kg、35 kg、50 kgのサイズを A 用意しており、重量物を負荷なくスピーディー に搬送する事ができます。 MAX. 50 KG MAX. 2 X 1 M 進化した操作ハンドルは手になじみやすく、 1 チューブカバー付きリフティングユニット 手の大きさや利き手を問わずフィットします。 1 上昇・下降をそれぞれ独立した2つのボタンで 2 真空ポンプ用無線操作リモコン (オプション) 制御できるため、誰でも安全で直感的に操作 できます。 3 荷物の昇降とリリースを操作可能な 2ボタンタイプのハンドル（オプションで 1ボタンタイプも選択可能） 持ち上げた荷物をストローク途中の任意の 高さでホバリングさせることができるため、ハン 4 握りやすさを考えた滑り止め付き ドルから手を離してラベルの貼り付けや検査な 2 操作ハンドル どの作業を行うことができます。 ハンドルの先端が90°回転するスイベル機構が 5 側面吸着可能な90°スイベル機構 (スイベルなしも選択可能) 備わっており、荷物の側面からアプローチする 3 事も可能です。 6 工具不要で素早くアタッチメントの交換 が可能なクイックチェンジアダプタ 4 また、ワークを把持するアタッチメント部分は 7 360°自在に向きを変えられる 360°自在に回転し、標準搭載のクイックチェン 回転ユニット ジアダプタによって容易に交換できます。 (90°ごとに回転ロック可能) 5 これらの特徴により、腰や背中に負担をかけず、 8 ワークに合わせて選択可能な 68 真空吸着パッドやメカ式アタッチメント 人に優しい搬送作業を実現します。また、ケガの 7 リスクを低減し、安全に作業を続けられるよう 8 サポートします。 無線操作リモコン SRC 追加機能付きハンドル SRC 操作ボタン 操作ハンドル上に備えられたボタン セーフティプラス クイックリリース により真空ポンプのモーター保護 ワークのリリース時に2段階操作 ワークを持ち上げている際に荷物 スイッチ本体から離れた場所で が必要なため安全性が高く、意図 を意図的にリリースすることができ 電源のオンオフ切替が可能です。 しない荷物の落下を防ぎます。繊細 ます。空港バックヤードなど極めて 無線リモコンはボタンを押すだけ な部品の取扱いや機械の操作が 速いサイクルでの荷物の取扱いが で作動し、電源は単三電池を使用 苦手な方のために、下降速度を 求められる用途に最適です。 します。電池は年に1回程度の交換 調整する事もできます。 が目安です。 14 WWW.SCHMALZ.CO.JP/JUMBO

ジ ャ ン ボ フ レ ッ ク ス JumboFlex アタッチメント・アクセサリ クイックチェンジアダプタ 標準搭載 シュマルツは、あらゆるアプリケーションに対して多種多様なバリエーションから最適な真空吸着パッドをご用意しています。 クイックチェンジアダプタを利用して、素早く簡単に真空吸着パッドを変更することができます。 真空吸着パッド 円型吸着パッド スカート付き円型吸着パッド サックグリッパー 2連式吸着グリッパー 段ボール箱、ドラム缶、バケツ、 内容物の充填率が低く変形が 吸着面に柔らかいリップを設け、 封函済み及び未封函の段ボールや タンク、家具などの形状が安定した 大きな袋に最適です。 紙袋、ビニール袋、シュリンク包装品 木板の吸着に最適です。 ワークに適しています。 やゴムベールなど変形しやすい ワークに最適です。 メカ式アタッチメント 4連式吸着グリッパー マルチグリッパー ツーリンググリッパー サスペンションフック 重量があり持ち上げると大きく変 多数のベローズ型パッドが装着され 組み換えや調整が容易なグリッパー。 吸着搬送が難しいバケツ、缶、タン 形する段ボール箱やサイズの大き た汎用性に優れたグリッパー。 多彩なパーツを組み合わせて、車体 クなどのワークをフックで機械的 な木材やガラス板などを安定した ワークから一部のパッドがはみ出し 部品などの複雑な形状の成型品に に引っ掛けて搬送します。 姿勢で保持するのに効果的です。 ていても吸着する事ができ、ベローズ 合わせたグリッパーを製作可能です。 型パッドが様々なワーク形状に柔軟 に追従します。 アタッチメント用アクセサリ クランプ式グリッパー リムグリッパー グリッパーホルダー 吸着搬送の難しいビニール袋や紙 ホイールのセンター穴に差し込み、 使用していないアタッチメントを 袋などを機械的に挟んで搬送します。 内側から引掛けて持ち上げます。 安全に保管できます。最大4つまで 保管可能です。 WWW.SCHMALZ.CO.JP/JUMBO 15

ジ ャ ン ボ フ レ ッ ク ス JumboFlex テクニカルデータ 真空バランサー「ジャンボフレックス」は、それぞれのアプリケーションに基づいて、システムのモジュールデザインを正確に構成 することができます。テクニカルデータは、選択された真空吸着パッドのサイズに応じて変わります。 真空発生器 • 電気式真空ポンプ 最大吸込量: 25、40、50、67 m³/h (50 Hz時) 　　　　　 30、48、60、78 m³/h (60 Hz時) 消費電力: 0.8、1.3、1.3、2.2 kW (50 Hz時) 0.9、1.5、1.5、2.6 kW (60 Hz時) • 圧縮エア式真空エジェクタ 最大吸込量: 52 m³/h エア消費量: 395 L/min 作動圧: 0.45~0.6 MPa リフティングユニット • 最大リフトストローク (Z) 1,500、1,800 mm • リフトチューブ径 (D) 80、100、120 mm 操作ハンドル 真空吸着パッド システム構成 タイプ 可搬重量* ワークサイズ** 最高持ち上げ 最大持ち上げ 高さ H*** リフトチューブ径 [mm] 速度 ストローク [mm] [kg] 最小 最大 [m / min] Z [mm] ポンプ式 エジェクタ式 Ø D [mm] ジャンボフレックス 20 20 200 x 200 2,000 x 1,000 60 1,500 2,500 2,680 80 20 200 x 200 2,000 x 1,000 60 1,800 2.800 2,980 80 ジャンボフレックス 35 35 200 x 200 2,000 x 1,000 60 1,500 2,500 2,680 100 35 200 x 200 2,000 x 1,000 60 1,800 2,800 2,980 100 ジャンボフレックス 50 50 200 x 200 2,000 x 1,000 60 1,500 2,500 – 120 50 200 x 200 2,000 x 1,000 60 1,800 2,800 – 120 *可搬重量は最適条件の場合の値です。ワークの形状や通気性によって可搬重量は変わります。 **真空吸着パッドの種類に応じてサイズが変わります。 ***真空吸着パッドの高さは含まれません。(全高=H+真空吸着パッドの高さ) 16 WWW.SCHMALZ.CO.JP/JUMBO

ジ ャ ン ボ フ レ ッ ク ス JumboFlex 真空発生器・アクセサリ シュマルツは様々な現場の環境に適応するための多種多様なアクセサリをご用意しております。 延長サスペンション 真空ホース用ケーブルベア 収納ネット クレーンの設置場所が高い場合に使用。 真空ホースをアルミレール側面にコンパクトに 真空バランサーを使用しないときに、リフティング 最長1500 mmまでの延長が可能です。 収納可能。天井が低い場合に効果的なフラット ユニットを縮めて保管するためのネット。 ジブクレーンと共にご利用いただけます。 圧縮エア式真空エジェクタ 電気式真空ポンプ サイレンサーボックス 大吸込量の圧縮エア式真空発生器です。 真空到達時間が短く、電力消費が少ない経済的 真空発生器のノイズレベルを低減させ、外部 （ジャンボフレックス20/35に対応） な電気式真空発生器です。 の汚れから保護します。ポンプ用のコンソール （オプション）上に簡単に取付け可能です。 フィルター 持ち上げスピード調節バルブ モーター保護スイッチ 粉塵や汚れから真空発生器を保護する必需品です。 リフティングユニットの上昇スピードを調節する 過電流保護付きの真空発生器のオン/オフ切替 ことができる手動バルブです。意図的にエア漏れ スイッチです。柱付けクレーンの柱の内部に埋め を設けて真空到達速度を遅らせます。通気性の 込めるタイプもご用意しています。また、スイッチ ないワークを扱う際などに便利です。 の操作者を制限するためのロック付きカバー （オプション）を追加することも可能です。 WWW.SCHMALZ.CO.JP/JUMBO 17

ジ ャ ン ボ エ ル ゴ ジ ャ ン ボ ス プ リ ン ト JumboErgo / JumboSprint 最大300 kgまで搬送可能 真空バランサー「ジャンボエルゴ」「ジャンボスプリント」は可搬重量やストロークなどの基本性能は共通です。ワークのサイズ・形状や 作業環境に応じて機能や操作方法が異なる操作ハンドルをお選びいただけます。 90° B A MAX. 300 KG MAX. 120 KG MAX. 300 KG MAX. 3 X 1 M B A MAX. 4 X 2 M 1 チューブカバー（オプション）付き 1 チューブカバー（オプション）付き リフティングユニット リフティングユニット 2 ワークの昇降、リリースを操作 2 ワークの昇降、リリースを操作 するグリップタイプハンドル するレバータイプハンドル 3 工具なしで交換可能なフィルター 3 工具なしで交換可能なフィルター 4 グリッパー交換用クイックチェンジ 4 グリッパー交換用クイックチェンジ 1 アダプタ（オプション） 1 アダプタ（オプション） 5 真空吸着パッドとメカ式グリッパー 5 真空吸着パッドとメカ式グリッパー 6 ワーク未吸着時のリフティング 6 ワーク未吸着時のリフティング ユニットの浮揚高さ調整ネジ ユニットの浮揚高さ調整ネジ 7 ワーク吸着時のリフティング ユニットの浮揚高さ調整ネジ 3 7 4 6 2 4 2 3 6 5 5 ジャンボエルゴ ジャンボスプリント サイズの大きなワークや高い位置への積み上げ 比較的小さなワーク 「ジャンボエルゴ」はバイクのスロットルのように操作するグリップ 「ジャンボスプリント」はユニットの周囲を覆うような形状のレバー タイプ操作ハンドルを備えています。木板、段ボール箱やソーラー タイプ操作ハンドルを備えています。袋やゴムベールなど比較的 パネルのような大きく重いワークを、安全かつ正確に動かすことが 小さな荷物を取り扱う際に使いやすい形状です。荷物はハンドル できます。操作ハンドルの長さを選択することができるため、 レバーを引き上げると上昇し、押し下げると下降します。食品や 作業者が荷から安全な間隔を維持して作業ができます。 医薬品業界に対応した錆びにくいステンレス製ハンドルも用意して います。 18 WWW.SCHMALZ.CO.JP/JUMBO

ジ ャ ン ボ エ ル ゴ ジ ャ ン ボ ス プ リ ン ト JumboErgo / JumboSprint アタッチメント クイックチェンジアダプタ （オプション） シュマルツは、あらゆるアプリケーションに対して多種多様なバリエーションから最適な真空吸着パッドを提供します。クイックチェンジ アダプタを利用して、素早く簡単に真空吸着パッドを変更することができます。 真空吸着パッド シングル吸着パッド シングル吸着パッド 円型グリッパー サックグリッパー 段ボール箱、ドラム缶、バケツ、家具 （ロングタイプ） 吸着面にスポンジを装着し、ドラム 吸着面に柔らかいリップを設け、 などの変形の少ない堅めのワーク パレット、細長い段ボール箱、 缶や粗い表面や形状の石材の吸着 紙袋、ビニール袋、シュリンク包装品 向けです。 ビーム、角材などの細長い に最適です。 やゴムベールなど変形しやすい ワークに最適です。 ワークに最適です。 2連式吸着グリッパー 4連式吸着グリッパー エリアグリッパー 多連式吸着グリッパー 封函済み及び未封函の段ボールや サイズの大きな段ボール箱や各種 吸着面にエア漏れを制限する仕組 使用済み段ボールやシュリンク包装 各種板材、パレットなどの吸着に 板材の他不安定なワークの搬送に みが設けられており、ワークに隙間 品など極めて変形の大きなワーク 最適。真空吸着パッドの位置は 最適です。真空吸着パッドは縦横 があっても吸着する事ができるた に適しています。可搬重量45 kgの ビームに沿って容易に調整でき 両方向に容易に調整できます。 めパレットなどの搬送に最適です。 ジャンボのみに対応しています。 ます。 ビームに沿ってグリッパーの位置は 容易に調整できます。 メカ式アタッチメント 食品業界向けグリッパー モジュール式グリッパー サスペンションフック ニードルグリッパー 食品を直接吸着可能なFDA準拠の フレキシブルな構成が可能な 吸着搬送が難しいバケツ、缶、タン 真空搬送が困難な繊維素材や畳 シリコーンゴム製吸着パッドを用意 モジュール式のグリッパーです。 クなどのワークをフックで機械的 などの通気性の高いワークに針を しています。真空グリッパーの金具 アプリケーションに合わせて に引っ掛けて搬送します。 挿入して運ぶグリッパー（最大荷重 部分は錆びにくいステンレス製です。 カスタマイズが可能なため容易に 100 kg）。圧縮エア式のジャンボ ワークに最適なグリッパーを エルゴに組み合わせて使用可能 構成可能です。 です。 WWW.SCHMALZ.CO.JP/JUMBO 19
