シリンダの位置を【電圧】で見える化！

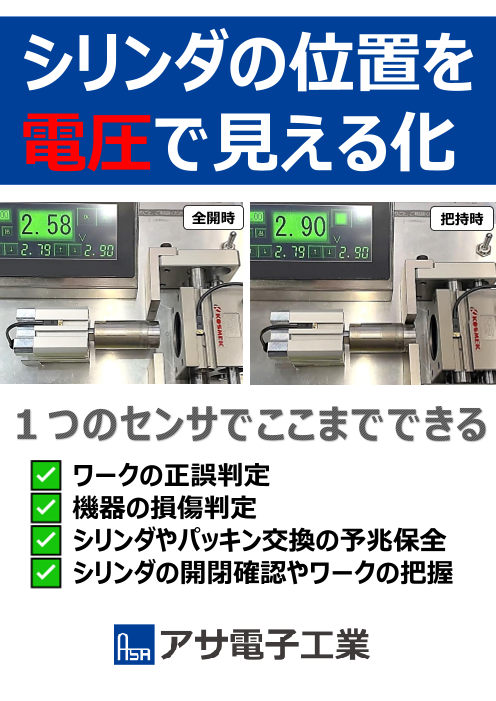

シリンダの位置を 電圧で見える化 シリンダの 状態を電圧で 全開時 把持時 管理することが 可能です。 １つのセンサでここまでできる ワークの正誤判定 機器の損傷判定 シリンダやパッキン交換の予兆保全 シリンダの開閉確認やワークの把握 などワークのOK/NGを判別 ２.複数ワークの判別 ワークA：φ8.0 = 2.0V ワークB：φ7.8 = 2.2V それぞれ電圧でワークを判別 ワークC：φ8.2 = 1.8V

リニアシリンダセンサ 3線式 RoHS2対応 ■品番指定 AQC01 ■仕　様 電 源 電 圧 DC5V 消 費 電 流 12mA MAX ケース：GF強化 PBT 黒 材 質 磁 気 感 度 65mV/mT 応 答 時 間 1μsec 台座・ネジ：真鍮 出 力 電 圧 0.3～4.7V（-40～＋40mT）使用周囲温度 -20℃ ～ ＋80℃ 結露なきこと 保 護 構 造 IP67 中 心 電 圧 2.5±0.07V 使用周囲湿度 20～ 95%RH 出 力 電 流 ±1.2mA ケーブル仕様 3 芯 φ2.8×1000mm 黒 ※1 ※１ ケーブル延長が可能です。 ■外形図（ mm） ■接続図 15 茶 1.9 検 知 回 黒 路 青 台座 ネジ 4.5 6 検出面 ■磁気応答 出 力 電 圧 （Ｖ） ４０ｍＴ 磁束密度（ｍＴ） 52 SENSOR･SWITCH CATALOGUE 2025 3.7 5

リニアシリンダセンサ 3線式 RoHS2対応 磁 気 ■品番指定 近 接 セ ン AQC02 サ マ グ ベ ー ス ／ マ グ 高 精 度 シ ■仕　様 リ ン 電 源 電 圧 DC5V 消 費 電 流 10mA MAX ケース：GF強化 PBT 黒 ダ 材 質 セ 磁 気 感 度 100mV/mT 応 答 時 間 10μsec 台座・ネジ：真鍮 ン サ 出 力 電 圧 0.3～4.7V（-21～＋21mT）使用周囲温度 -20℃ ～ ＋80℃ 結露なきこと 保 護 構 造 IP67 中 心 電 圧 2.5±0.07V 使用周囲湿度 20～ 95%RH リ ニ 出 力 電 流 ±0.1mA ケーブル仕様 3 芯 φ2.6×1000mm 黒 ※1 ア シ ※１ ケーブル延長が可能です。 リ ン ダ ■外形図 セ （ mm） ■接続図 ン サ 15 茶 2 検 近 知 鉄 回 黒 セ ン 路 サ 青 ネジ ド 2.8 台座 ア セ ン サ ／ ド ア マ グ 検出面 リ ニ ア セ ■磁気応答 ン サ 出 高 力 精 度 電 タ ッ 圧 チ ス イ （Ｖ） ッ チ ２１ｍＴ リ ニ ア 磁束密度（ｍＴ） タ ッ チ ス イ ッ チ ケ ー ブ ル オ プ シ ョ ン ／ コ ネ ク タ SENSOR･SWITCH CATALOGUE 2025 53 4.6 3.8 φ4
