産業用屋上換気扇 ROOF FANシリーズ

産業用屋上換気扇 I n d u s t r i a l R o o f F a n S y s t e m 13 クールルーフファン ルーフファン

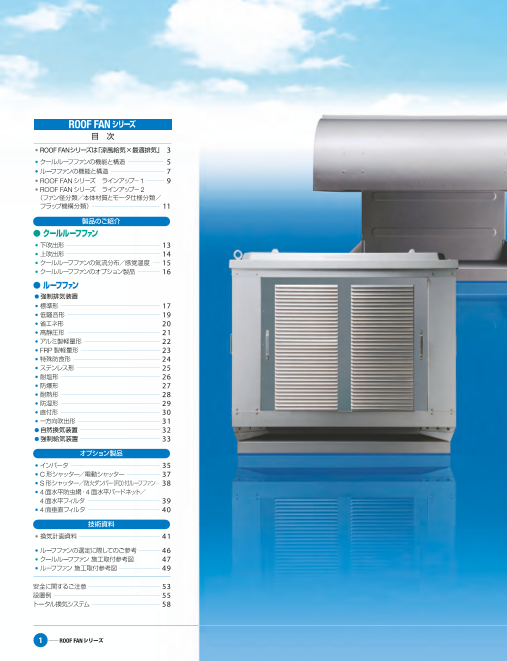

ROOF FANシリーズ 目　次 • ROOF FANシリーズは「 涼風給気 × 最適排気」 ──── 3 • クールルーフファンの機能と構造 ────────────────────────────────── 5 • ルーフファンの機能と構造 ────────────────────────────────────────────────── 7 • ROOF FANシリーズ　ラインアップ－1 ───────────────── 9 • R OOF FANシリーズ　ラインアップ－2 （ファン径分類／本体材質とモータ仕様分類／ フラップ機構分類） ──────────────────────────────────────────────────────────────── 11 製品のご紹介 ● クールルーフファン • 下吹出形 ──────────────────────────────────────────────────────────────────────────────────────── 13 • 上吹出形 ──────────────────────────────────────────────────────────────────────────────────────── 14 • クールルーフファンの気流分布／感覚温度 ─────── 15 • ク ールルーフファンのオプション製品 ───────────────────── 16 ● ルーフファン • 強制排気装置 • 標準形 ───────────────────────────────────────────────────────────────────────────────────────────── 17 • 低騒音形 ─────────────────────────────────────────────────────────────────────────────────────── 19 • 省エネ形 ──────────────────────────────────────────────────────────────────────────────────────── 20 • 高静圧形 ─────────────────────────────────────────────────────────────────────────────────────── 2 1 • アルミ製軽量形 ─────────────────────────────────────────────────────────────────────── 22 • FRP製軽量形 ────────────────────────────────────────────────────────────────────────── 23 • 特殊防食形 ───────────────────────────────────────────────────────────────────────────────── 24 • ステンレス形 ────────────────────────────────────────────────────────────────────────────── 25 • 耐塩形 ───────────────────────────────────────────────────────────────────────────────────────────── 26 • 防爆形 ───────────────────────────────────────────────────────────────────────────────────────────── 27 • 耐熱形 ───────────────────────────────────────────────────────────────────────────────────────────── 28 • 防湿形 ───────────────────────────────────────────────────────────────────────────────────────────── 29 • 直付形 ───────────────────────────────────────────────────────────────────────────────────────────── 30 • 一方向吹出形 ───────────────────────────────────────────────────────────────────────────── 31 • 自然換気装置 ─────────────────────────────────────────────────────────────────────────── 32 • 強制給気装置 ─────────────────────────────────────────────────────────────────────────── 33 オプション製品 • イ ンバータ ──────────────────────────────────────────────────────────────────────────────────── 35 • C 形シャッター／電動シャッター ─────────────────────────────── 37 • S 形シャッター／防火ダンパー（FD）付ルーフファン ──── 38 • 4 面水平防虫網・4面水平バードネット／ 4面水平フィルタ ──────────────────────────────────────────────────────────────────── 39 • 4 面垂直フィルタ ──────────────────────────────────────────────────────────────────── 40 技術資料 • 換気計画資料 ──────────────────────────────────────────────────────────────────────────── 4 1 • ルーフファンの選定に際してのご参考 ──────────────────── 46 • クールルーフファン 施工取付参考図 ────────────────────── 47 • ルーフファン 施工取付参考図 ────────────────────────────────────── 49 安全に関するご注意 ─────────────────────────────────────────────────────────────────── 53 設置例 ──────────────────────────────────────────────────────────────────────────────────────────────────── 55 トータル換気システム ──────────────────────────────────────────────────────────────── 58 1 ROOF FANシリーズ

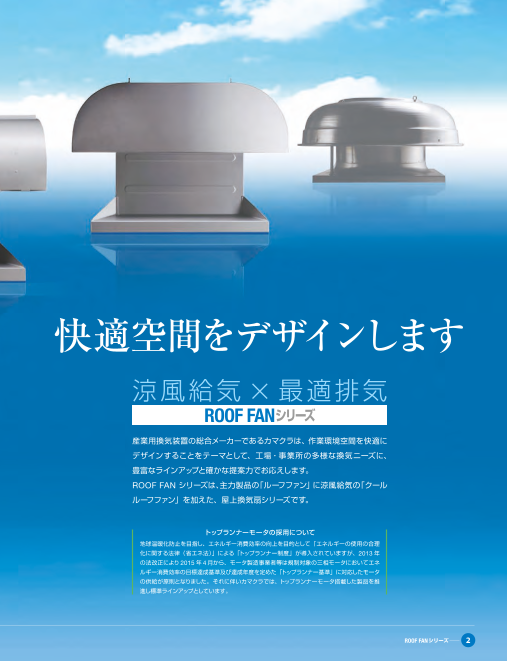

快適空間をデザインします 涼風給気×最適排気 ROOF FANシリーズ 産業用換気装置の総合メーカーであるカマクラは、作業環境空間を快適に デザインすることをテーマとして、工場・事業所の多様な換気ニーズに、 豊富なラインアップと確かな提案力でお応えします。 ROOF FAN シリーズは、主力製品の「ルーフファン」に涼風給気の「クール ルーフファン」を加えた、屋上換気扇シリーズです。 トップランナーモータの採用について 地球温暖化防止を目指し、エネルギー消費効率の向上を目的として「エネルギーの使用の合理 化に関する法律（省エネ法）」による「トップランナー制度」が導入されていますが、2013年 の法改正により2015年 4月から、モータ製造事業者等は規制対象の三相モータにおいてエネ ルギー消費効率の目標達成基準及び達成年度を定めた「トップランナー基準」に対応したモータ の供給が原則となりました。それに伴いカマクラでは、トップランナーモータ搭載した製品を推 進し標準ラインアップとしています。 ROOF FANシリーズ 2

ROOF FANシリーズは 涼風給気 × 最適排気 クールルーフファン ルーフファン 1 2 3 1 2 3 クールルーフファンによる、涼風の大量供給 1 2 3 ルーフファンによる、熱気の強力排気 1 2 3 涼風と気流でこれまでにない涼しさ クールルーフファンとルーフファンを併用した換気計画が、 工場・事業所に新しい快適を実現します。 3 ROOF FANシリーズ

「涼風給気×最適排気」だからできる、新発想の涼しさをご紹介します。 新発想 涼風と気流でこれまでにない涼しさ ■ 涼風でひんやり快適 ■ 大風量の気流も快適 クールルーフファンは、水の気化熱を利用する冷却 大風量の涼風と強力な排気の組み合わせが快適な気流を形成。気流による体感的な涼し エレメントを内蔵した給気装置。暑い外気をクール さも作業域にお届けします。 な涼風に変えて給気します。 ■ 時 間帯別の涼風の温度 ■ 作業域の温度（排気ファンだけの換気方法との比較） 外気 外気 吹き出し 相対湿度 温度 温度 40 100 6月29日 6月30日 7月1日 外気温度：34˚C　相対湿度：55％ 38 90 36 80 排気ファン 排気ファン クールルーフファン ルーフファン 34 日中の一番 暑い時間に 70 32 外気温度 -9.2℃ 60 相温 対 作業域は 度 湿 ﹇30 50 度 外気温度 ℃ ﹇ ﹈28 40 ％ -2˚C ﹈ 26 30 吹き出し温度 27˚C +気流効果 24 20 涼風ゾーン 22 東京 10 2022年6月29日～7月1日 20 0 34˚C 工場内温度 38˚C 34˚C 外気温度 -2˚C 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 時 刻 ※ 吹出口の相対湿度は、およそ 90％となります。 新発想 コストパフォーマンスは抜群 新発想 置き換え工事はスムーズ クールルーフファンで電気が必要なのはファンとポンプだけ。エアコン 互換性を重視し、クールルーフファンとルーフファンは架台部分が共通 主体の換気計画に比べて省コストです。 寸法。置き換え工事はスムーズです。 ■ ランニングコスト比較 産業用エアコンA クールルーフファン ダクト受アングル材の （1ヶ月） （CRF-30Z2-E3×5台） 追加が必要となります。 消費電力 80％ 1ヶ月あたり カット 146,800円も おトク！ COPも約6倍 電気代 196,800円 電気代 32,900円 クールルーフファン ルーフファン 水道代 17,100円 196,800円 50,000円 架台部分が ※ 右記にはルーフファンのラン 共通寸法 ニングコストは含まれており • 設置条件 外気条件： 乾 球温度 34℃　相対湿度 55％ ません。 建屋条件： 対 象面積： 1,000m2　屋根材：折版＋断熱材 5mm また、実際のランニングコス 室内からの発熱：79W/m2 トは設置条件により異なりま 作業域の目標温度：32℃ す。詳細についてはお問い合 使用時間： 9h /日×25日 /月＝ 225h/月 せください。 コスト単価： 電気料金 20.0円 /kWh 水道料金 230円 /m3 新発想 省スペース＆ノンフロン設計 新発想 エアコン導入が難しい環境にもOK 屋上から吹き下ろしができ専用機械室も不要など、省スペース設計。 エアコン主体の換気計画が難しい工場・事業所でも、「涼風給気×最適 さらにノンフロン設計なので環境配慮にも。 排気」で防暑対策を実現できます。 ともに 機械室不要の エアコンでは 排気ファンの 省スペース設計 大量の熱が 大空間の 発生する 環境改善が必要な コストが 一部を 工場・事業所 工場・事業所 かかりすぎる 置き換えたい 工場・事業所 工場・事業所 ROOF FANシリーズ 4

産業用次世代換気システム ROOF FAN 新発想の涼風装置 シリーズ 大風量も魅力、クールルーフファン ■ コストパフォーマンス抜群の防暑対策を クールルーフファンは、水の気化を促進させる 気でき、エアコン主体の換気計画と比較して 特殊なエレメントを内蔵した給気装置です。暑 コストパフォーマンス抜群の防暑対策を実現 い外気をひんやりとした涼風に変えながら給 できます。 ■ 主な用途 室内の気圧が外の大気圧より低いと、窓や扉の隙間から虫やほこりが侵入します。クー 負圧解消 ルルーフファンは、涼風を給気することによって、室内の負圧を解消し、快適な作業環 境を実現します。 気化式涼風給気装置 クールルーフフ 機器冷却 熱を大量に発生する機器が設置されている室内では、クールルーフファンがつくる大量 ァン の涼風が機器の加熱を防ぎ、性能を維持します。 製品冷却 クールルーフファンがつくる大量の涼風を高温製品の冷却に利用。低コストで製品冷却 の時間を短縮でき、生産効率の向上をもたらします。 乾燥シーズンの加湿にもクールルーフファンは役立ちます。大空間の過乾燥を防止して、 加湿 快適な環境をつくり、生産ラインの静電気障害を解消します。 ※冬季のご使用についてはお問い合わせください。 自家発電 ガスタービンは高温になると出力が低下します。クールルーフファンがつくる大量の涼 風により、夏季の高温時の電力が必要なときに出力の低下を防ぎます。 ■ 省スペース設計。さらにノンフロン設計 屋上からの吹き下ろしができ専用機械室も不要 など、省スペース設計。 さらに、地球にやさしいノンフロン設計。 ■ ゾ ーン冷却の採用で より省エネルギーな 防暑対策が可能 工場全体を冷やす必要はありません。ゾーン冷 却とは、低所の作業域だけに的を絞ってクール ルーフファンで涼風を供給し、高所の熱気をルー フファンで排出する方法です。 涼風ゾーンを作ることにより、より少ないエネル 暑い空気の滞留層 ギーでの防暑対策が可能となります。作業域が 天井付近の熱気を 点在している工場・事業所などに適しています。 ルーフファンで排気 涼風ゾーン 作業域だけに的を絞り 集中的に涼風を供給 5 ROOF FANシリーズ

■ 本 体構造（下吹出形） モータ ディスコネクト IE C規格のE種絶縁モータを基本に、ファ スイッチボックス（2ケ所） ンの特長を生かす小型タイプで、水や塵など メンテナンスや点検の際の安全確保のため を寄せつけない全密閉構造。さらに、注油不 に使用します。 要のシールドベアリングを採用しています。 オーバーフローパイプ プロペラファン オーバーフロー時、クリーニングポンプ稼 ルーフファン専用に開発されたサイ 働時の排水パイプです。必要に応じて配管 レントファンを採用。ひねりの深い してください。 ファンで、高い静圧とより大きな風量、 低騒音を実現しています。 散水パイプ 冷却エレメント全体に均一に水が行き渡る 吸気ルーバーパネル（4面） 構造となっています。 エレメント等のメンテナンスの際には、簡単 に取り外すことができます。 給水連動型薬注装置 （ 特許第 3830450号） フロートバルブに接続され ており、給水された時だけ 塩素系薬剤が溶け出して、 洗浄・除菌・臭気抑制に効 果を発揮します。 循環ポンプ 冷却エレメントに水を供給するための専用 ポンプです。 貯水槽の水を散水パイプに送ります。 ドレン用バルブ メンテナンス時やシーズンオフの排水の際 に使用します。 ボディ 耐久性・耐候性に優れた高耐食溶融メッキ クリーニングポンプ 鋼板（1.2～2.0mm）。ベースが角型ですから、 貯水槽の水を稼働累積 6時間ごとに自動的 どんな建屋にも取り付けが容易に行えます。 に排水するポンプです。 貯水槽の水の汚れを防ぎ、常にきれいな水 冷却エレメント（4面） を循環することができます。 水の気化熱を利用して夏 ダクト（短管） 季の暑い外気を涼風にし ＊ ※別途 ます。 セルロースの成形品で、 特殊な構造により効率よ フロートバルブ 給水口 く大風量のクリーンな涼 貯水槽の水の量（水位） 貯水槽に給水する口です。 風を作り出します。 を一定に保ちます。 必ず水道水をご使用ください。 ※詳細は下記参照 （給水圧力 0.1～ 0.2MPa程度） ＊吹出口の相対湿度はおおよそ 90％となります。 ■ 冷却エレメント ● 涼風のできるわけ 水が蒸発するのに必要なエネルギー（熱量）を気 ● 冷 却エレメント ● 湿り空気線図 概念図 Fresh Cool Air 化熱といい、例えば 20℃の水が 1気圧で 1kg B : 吹き出し空気 T : 乾球温度［ ˚C］ 蒸発するためには 2,450kJの熱量が必要となり XB : 絶対湿度［kg/kg（DA）］ 相対湿度 飽和曲線 ます。外気がクールルーフファン内部の水膜に覆 C B 　X われた冷却エレメントを通過すると、水の気化 A B 　XA によって熱が奪われるため温度が下がり、涼風 WBo となります。 : 湿球温度 T DBo ● 必要補給水量 乾球温度［ ˚C］ 1時間あたりに蒸発する水量を L［kg/h］とすると クールルーフファンの冷却エレメントを通った「Hot Air（A:外気）」 　L＝ X×ρ×（Q× 60） は、湿り空気線図における湿球温度一定の線上を、「Fresh Cool Air X： 吸い込み空気と吹き出し空気の （B：吹き出し空気）」へと変化していきます。 絶対湿度の差［kg/kg（DA）］ Hot Air 　　 ρ：空気の密度（≒ 1.2kg/m3） 　T=DBo－(DBo－WBo)×SE A : 外気 　　 Q：クールルーフファンの風量［m3/min］ DB 　SE：冷却効率=AB/AC≒0.88 O : 乾球温度［˚C］ これにクリーニングポンプ排水量を加えたものが WBO : 湿球温度［˚C］ クールルーフファンの冷却効率は、およそ88％となります。 必要補給水量となります。 XA : 絶対湿度［kg/kg（DA）］ ※ 冬季のご使用についてはお問い合わせください。 ROOF FANシリーズ 6 絶対湿度 X［kg/kg（DA）］

産業用次世代換気システム ROOF FAN 屋上換気扇のベストセラー シリーズ 多様なニーズに応える、ルーフファン ■ 100万台の信頼をすべての工場・事業所へ ルーフファンは、カマクラの半世紀に及ぶ産業 なラインアップで、工場・事業所のさまざまな 用換気装置の技術・ノウハウを結集してつく 換気ニーズにお応えいたします。 られた、屋上換気扇のベストセラーです。豊富 ■ 主な用途 豊富なラインアップが特長。一般的な工場から、実験研究室、クリーニング工場、食品・ 強制排気 薬品関連事業所、化学薬品工場、そのほかに可燃性ガスが発生する特殊工場など、さま 強制排気装置 ざまな工場・事業所での設置に対応します。 強制給気装置 自然換気装置 快適な換気計画を実現するためには、排気量に見合った給気が必要となります。また、 強制給気 給気の気流形成により、体感的な涼しさをつくり出すことも可能です。強制給気装置の ルーフファン ラインアップも充実させています。 ルーフファンのケーシングを自然換気口として使用。一定の換気風量が必要のない建物 自然換気 や、騒音制限の厳しい建物における換気に適しています。また、危険物倉庫の自然換気、 局所排気筒などの用途にも対応します。 ■ キュービックタイプ 曲線と直線の組み合わせから生まれた、日本 あらゆる屋根に調和します。 初のキュービックタイプです。合理的な形状で、 ※アルミ製軽量形はラウンドタイプです。 ■ 4種類の本体材質を用意 ● 溶 融亜鉛処理鋼板 ● アルミニウム合金 標準形ルーフファンの構造材に 軽くてサビに強い特長を持ち、 採用。鋼板製造工程の中で特殊 アルミ製軽量形ルーフファンの 亜鉛メッキを行い、ついで熱処 構造材に採用。耐候性、耐食 理により、そのメッキ層を亜鉛─ 性に優れ、しかも軽量で強度 鉄合金に変成させたものです。 の高い材料です。 普通鋼板と比べ、耐食性に優れ、 かつ塗装の密着性がよいなどの 特長を持つ高級材料です。 ● FRP（ファイバーグラス強化プラスチック） ● ス テンレススチール FRP製軽量形、特殊防食形ルー ステンレス形ルーフファンの構 フファンの構造材に採用。熱 造材に採用。サビに強いステン 硬化性樹脂（ポリエステル樹脂） レススチール SUS304をアク とガラス繊維で成形した複合 リル樹脂塗装で仕上げ、耐食 材です。金属材料と比較して 性・耐塩性をさらに向上させま 軽量で、特に耐候性に優れてい した。 るのが特長です。 7 ROOF FANシリーズ

■ 本 体構造（標準形） ファン・モータユニット オリフィス、モータサポート、モータ、プロペラ フード ファンの 4つの部品がユニット化されています。 ボディを深く覆った構造で、強い風雨の吹き込み ボルト 4本で本体からの脱着が容易にできます。 を防ぎます。片開き、取り外しが自在で、メンテ ナンス性にも優れています。 ファン ルーフファン専用に開発されたサイレントファン を採用。ひねりの深いファンで、高い静圧とより 逆流防止フラップ 大きな風量、低騒音を実現しています。 ※詳細は下記参照 モータ I EC規格の耐熱クラス Eモータを標準に、使用 条件に応じ各種タイプのモータを揃えています。 いずれもファンの特長を生かす小型タイプで、水 フード開閉ヒンジ や塵埃を寄せつけない全密閉構造。さらに注油不 要のシールドベアリングを採用しています。 フードを片開きにしたり、開放 した際にフードをしっかり保持 するヒンジです。 ガードネット 危険防止のために装着されたネットです。 ボディ ベースが角型であるため、どんな建屋にも取り付 けが容易に行えます。 コーナーリブ ファン径 50cm以上の製品に装備しているコー ナーリブ。ボディの剛性を充分なものとするため の工夫です。 ■ 逆流防止フラップ ● 風雨の吹き込吹みき・込侵み入をを低解減消 ● 風量増大効果 整流効果 強風雨に吹出口を閉じ、風雨の吹 強風時 平常時 オートフラップの オートフラップの ない場合 整流効果（平常時） き込みを防ぐ独自のユニークな逆 流防止機構のフラップです（PAT- No.788407）。オートフラップと固 定フラップの 2タイプがあります。 ※ キュービックタイプのみに採用。 強風を一方向に受けますとオートフラップがその風圧を受 吹き出し空気はフードの吹出口で 90°進路を変えて吹き け、強風時の風雨侵入などの弊害を少なくします。オート 出されますが、曲がりの内側にオートフラップを採用する フラップはスプリング機構により元の位置に復元します。 ことにより、風路の空気抵抗を下げ、風量増大効果を得 ※台風などの気象条件によっては風雨の侵入があります。ご注 ることが可能です。オートフラップが、空気抵抗を下げる 意ください。 ガイドベーンの役割を果たします。 ROOF FANシリーズ 8

産業用次世代換気システム ROOF FAN ROOF FANシリーズ ラインアップ－－1 シリーズ 4種類の換気タイプからなる充実のラインアップ 気化式涼風給気装置 強制排気装置 クールルーフファン 給 気 ルーフファン 水の気化熱を利用し、 設置目的に応じて最適なタイプを選べるように、 暑い外気をクールな涼風に変えて 豊富なバリエーションをご用意。 給気できます。 下吹出形 標準形 FRP製軽量形 CRF- Z2/ ZS2 RF- H/ HS RF- HP/ HPS/ NP/ HPA/ NPA/ HPD/ NPD/ HPB/ NPB 屋上から涼風を給気する あらゆる工場・事業所に適した 軽量かつ強度と スタンダードタイプ 汎用タイプ 耐候性に優れたタイプ 掲載ページ 掲載ページ 掲載ページ 13 17 23 上吹出形 低騒音形 特殊防食形特殊防食形 1種 / 特殊防食形 2種 CRF- ZU2/ ZUS2 RF- N RF- HPC1/ HPC2 地上から 広幅翼ファンの採用で豊かな風量と 設置環境で選べる 効果的に涼風を供給 低騒音を実現 2タイプの防食仕様 掲載ページ 掲載ページ 掲載ページ 14 19 24 クールルーフファンのオプション製品 省エネ形 ステンレス形 RF- E RF- SUS/ SUSS ● 快適使用 掲載ページ 新型ガイドおよびベルマウス構造の採用で 耐塩性に優れたステンレス製の 制御盤 16 消費電力を低減 ルーフファン ● 防虫効果向上 掲載ページ 掲載ページ 防虫網 16 20 25 ● 風量調節で低騒音運転が可能 インバータ 16 35 高静圧形 耐塩形 ● 風の到達範囲を拡げる RF- PR RF- HC/ HSC/ NC オートスイングルーバー 16 ダクト・フィルタなどによる アクリルウレタン樹脂塗装で耐塩性を 圧力損失に対応 向上させたタイプ 掲載ページ 掲載ページ 21 26 アルミ製軽量形 防爆形 安全増防爆形 /低騒音安全増防爆形 / 耐圧防爆形 /低騒音耐圧防爆形 RF- ARN/ ARNS RF- HA/ NA/ HD/ ND 軽くサビにくい 爆発性ガスが発生する危険性のある特殊状況下 耐食性アルミ合金を使用 での使用に対応 掲載ページ 掲載ページ 22 27 9 ROOF FANシリーズ

ROOF FANシリーズ ラインアップ－－1 4種類の換気タイプからなる充実のラインアップ 強制給気装置 自然換気装置 排 気 ルーフファン 給 気 ルーフファン 自然換気 標準形に加え、低騒音形、 一定の換気風量が FRP製軽量形、特殊防食形なども 必要のない建物などに。 お選びいただけます。 施工後のファンユニット追加も可能。 耐熱形 ● ラインアップ ● ラインアップ RF- HH/ NH 標準形 RFS- H/ HS 標準形 RFV- H 60～100˚Cまでの高温空気の 低騒音形 RFS- N アルミ製軽量形 RFV- ARK 排出に最適 省エネ形 RFS- E FRP製軽量形 RFV- HP 高静圧形 RFS- PR ステンレス形 RFV- SUS 掲載ページ アルミ製軽量形 RFS- ARN/ ARNS 耐塩形 RFV- HC 28 FRP製軽量形 RFS- HP/ HPS/ NP/ 直付形 RFV- HK HPA/ NPA/ HPD/ NPD/ HPB/ NPB 防湿形 特殊防食形1種 RFS- HPC1 RF- HB/ NB 特殊防食形2種 RFS- HPC2 水蒸気の発生する工場など ステンレス形 RFS- SUS/ SUSS 湿度の高い場所で活躍 耐塩形 RFS- HC/ HSC/ NC 安全増防爆形 RFS- HA 掲載ページ / NA 掲載ページ 29 耐圧防爆形 RFS- HD/ ND 32 耐熱形 RFS- HH/ NH 防湿形 RFS- HB/ NB 直付形 直付形 RFS- HK/ HKS/ NK/ HKB/ NKB RF- HK/ HKS/ NK/ HKB/ NKB 取り付け架台がいらず 省力施工を実現 掲載ページ 掲載ページ 30 33 一方向吹出形 ルーフファン オプション製品 RF- Y3 近隣への排気・騒音対策に ● 風 量調節で低騒音運転が可能 掲載ページ ● 防塵や防虫・防鳥目的に 有効なタイプ インバータ 35 4面水平防虫網・バードネット／ ● 停 止時の外気侵入防止や防火目的に 4面水平フィルタ 39 掲載ページ 31 C形シャッター／電動シャッター 37 4面垂直フィルタ 40 S形シャッター 38 防火ダンパー 38 ROOF FANシリーズ 10

産業用次世代換気システム ROOF FAN ROOF FANシリーズ ラインアップ－－2 シリーズ （ファン径分類／本体材質とモータ仕様分類／フラップ機構分類） フラップ機構 ファン径［cm］ 本体材質 モータ 給気 排気 仕様 掲載 固定 固定 オート 30 40 ページ フラップ フラップ フラップ CRF- Z2 CRF-24Z2-E3 CRF-30Z2-E3 CRF-36Z2 気化式涼風給気装置 下方向吹出形 13 CRF- ZS2 ※1 CRF-24ZS2 CRF-30ZS2 クールルーフファン 高耐食溶融メッキ鋼板 標準 給 気 CRF- ZU2 CRF-24ZU2-E3 CRF-30ZU2-E3 CRF-36ZU2 （CRF） 上方向吹出形 14 CRF- ZUS2 ※1 CRF-24ZUS2 CRF-30ZUS2 RF（S）- H RF（S）-12H RF（S）-16H RF（S）-20H RF（S）-24H-E3 RF（S）-30H-E3 RF（S）-36H-E3 RF（S）-42H 標準形 17 ※2 ● ※4 ● RF（S）- HS ※1 RF（S）-16HS RF（S）-24HS RF（S）-30HS RF（S）-36HS RF（S）-42HS 標準 低騒音形 RF（S）- N 19 ※2 ● ● RF（S）-430N RF（S）-530N RF（S）-650N RF（S）-770N RF（S）-914N RF（S）-1050N RF- E 20 RF（S）-24E RF（S）-30E RF（S）-36E RF（S）-42E 溶融亜鉛処理鋼板※3 RF- EH （耐熱形） 耐熱 RF（S）-24EH RF（S）-30EH RF（S）-36EH RF（S）-42EH 省エネ形 RF- EB （防湿形） － 防湿 RF（S）-24EB RF（S）-30EB RF（S）-36EB RF（S）-42EB RF- EK （直付形） RF（S）-24EK 高静圧形 RF（S）- PR 21 ※2 ● ● RF（S）-30PR-E3 RF（S）-36PR-E3 RF（S）-42PR-E3 RF（S）- ARN RF（S）-16ARN RF（S）-20ARN RF（S）-24ARN RF（S）-30ARN-E3 RF（S）-36ARN RF（S）-42ARN アルミ製軽量形 22 ※2 アルミニウム RF（S）- ARNS ※1 標準 RF（S）-16ARNS RF（S）-24ARNS RF（S）-30ARNS RF（S）- HP RF（S）-16HP RF（S）-20HP RF（S）-24HP-E3 RF（S）-30HP-E3 RF（S）-36HP-E3 RF（S）-42HP RF（S）- HPS ※1 23 ※2 RF（S）-16HPS RF（S）-24HPS RF（S）-30HPS RF（S）-36HPS RF（S）-42HPS RF（S）- NP （低騒音形） RF（S）-430NP RF（S）-530NP RF（S）-650NP RF（S）-770NP RF（S）-914NP RF（S）-1050NP RF（S）- HPA （安全増防爆形） 安全増 RF（S）-16HPA RF（S）-20HPA RF（S）-24HPA RF（S）-30HPA RF（S）-36HPA RF（S）-42HPA FRP製軽量形 RF（S）- NPA （安全増防爆・低騒音形） 防爆 ● ● RF（S）-530NPA RF（S）-914NPA RF（S）- HPD （耐圧防爆形） FRP RF（S）-20HPD RF（S）-24HPD RF（S）-30HPD RF（S）-36HPD RF（S）-42HPD － （ファイバーグラス強化プラスチック） 耐圧防爆 RF（S）- NPD （耐圧防爆・低騒音形） RF（S）-530NPD RF（S）-914NPD RF（S）- HPB （防湿形） RF（S）強制排気装置 -16HPB RF（S）-20HPB RF（S）-24HPB-E3 RF（S）-30HPB-E3 RF（S）-36HPB-E3 RF（S）-42HPB 防湿 ルーフフ RF（S）- NPB （防湿・低騒音形） RF（S）-530NPB RF（S）-650NPB RF（S）-770NPB RF（S）-914NPB RF（S）-1050NPB ァン 排 気 （RF） 特殊防食形1種 RF（S）- HPC1 防食1種 RF（S）-24HPC1-E3 RF（S）-30HPC1-E3 RF（S）-36HPC1-E3 RF（S）-42HPC1 24 ※2 ● ● 特殊防食形2種 RF（S）- HPC2 防食2種 RF（S）-24HPC2-E3 RF（S）-30HPC2-E3 RF（S）-36HPC2-E3 RF（S）-42HPC2 RF（S）- SUS RF（S）-12SUS RF（S）-16SUS RF（S）-20SUS RF（S）-24SUS-E3 RF（S）-30SUS-E3 RF（S）-36SUS-E3 RF（S）-42SUS 強制給気装置 ※4 ● ステンレス形 RF（S）- SUSS ※1 25 ※2 ステンレス ● RF（S）-16SUSS RF（S）-24SUSS RF（S）-30SUSS RF（S）-36SUSS RF（S）-42SUSS ルーフファン 給 気 RF（S）- SUS （低騒音形） ● RF（S）-430SUS RF（S）-530SUS RF（S）-650SUS RF（S）-770SUS RF（S）-914SUS RF（S）-1050SUS （RFS） 標準 RF（S）- HC RF（S）-12HC RF（S）-16HC RF（S）-20HC RF（S）-24HC-E3 RF（S）-30HC-E3 RF（S）-36HC-E3 RF（S）-42HC ※4 ● 耐塩形 RF（S）- HSC ※1 26 ※2 溶融亜鉛処理鋼板 アクリルウレタン樹脂塗装 ● RF（S）-16HSC RF（S）-24HSC RF（S）-30HSC RF（S）-36HSC RF（S）-42HSC RF（S）- NC （低騒音形） ● RF（S）-430NC RF（S）-530NC RF（S）-650NC RF（S）-770NC RF（S）-914NC RF（S）-1050NC RF（S）- HA 安全増防爆形 安全増 RF（S）-16HA RF（S）-20HA RF（S）-24HA RF（S）-30HA RF（S）-36HA RF（S）-42HA RF（S）- NA （低騒音形） 防爆 RF（S）-530NA RF（S）-914NA 27 ※2 ● ● RF（S）- HD RF（S）-20HD RF（S）-24HD RF（S）-30HD RF（S）-36HD RF（S）-42HD 耐圧防爆形 耐圧防爆 RF（S）- ND （低騒音形） RF（S）-530ND RF（S）-914ND RF（S）- HH 28 ※2 ● RF（S）-16HH RF（S）-20HH RF（S）-24HH RF（S）-30HH RF（S）-36HH RF（S）-42HH 耐熱形 耐熱 ● RF（S）- NH （低騒音形） － ● RF（S）-530NH RF（S）-650NH RF（S）-770NH RF（S）-914NH RF（S）-1050NH RF（S）- HB 29 ※2 ● RF（S）-16HB RF（S）-20HB RF（S）-24HB-E3 RF（S）-30HB-E3 RF（S）-36HB-E3 RF（S）-42HB 防湿形 防湿 ● RF（S）- NB （低騒音形） － 溶融亜鉛処理鋼板※3 ● RF（S）-530NB RF（S）-650NB RF（S）-770NB RF（S）-914NB RF（S）-1050NB RF（S）- HK RF（S）-12HK RF（S）-16HK RF（S）-20HK RF（S）-24HK-E3 ※4 ● RF（S）- HKS ※1 30 ※2 標準 RF（S）-16HKS RF（S）-24HKS 直付形 RF（S）- NK （低騒音形） ● ● RF（S）-430NK RF（S）-530NK RF（S）-650NK RF（S）- HKB （防湿形） ● RF（S）-16HKB RF（S）-20HKB RF（S）-24HKB-E3 － 防湿 RF（S）- NKB （防湿・低騒音形） ● RF（S）-530NKB RF（S）-650NKB 一方向吹出形 RF- Y3 31 RF-20Y3 RF-24Y3-E3 RF-30Y3-E3 RF-36Y3-E3 RF-42Y3 （給気形はありません） 標準 RF- Y3 （低騒音形） － RF-430Y3 RF-530Y3 RF-650Y3 RF-770Y3 RF-914Y3 RF-1050Y3 標準形 RFV- H 溶融亜鉛処理鋼板 ※4 ● RFV-12H RFV-16H RFV-20H RFV-24H RFV-30H RFV-36H RFV-42H アルミ製軽量形 RFV- ARK アルミニウム RFV-16ARK RFV-20ARK RFV-24ARK RFV-30ARK RFV-36ARK RFV-42ARK 自然換気装置 FRP製軽量形 RFV- HP FRP ● RFV-16HP RFV-20HP RFV-24HP RFV-30HP RFV-36HP RFV-42HP ルーフフ （ファイバーグラス強化プラスチック） ァン 32 自然換気 ステンレス形 RFV- SUS ステンレス RFV-12SUS RFV-16SUS RFV-20SUS RFV-24SUS RFV-30SUS RFV-36SUS RFV-42SUS （RFV） 耐塩形 RFV- HC 溶融亜鉛処理鋼板 アクリルウレタン樹脂塗装 ※4 ● RFV-12HC RFV-16HC RFV-20HC RFV-24HC RFV-30HC RFV-36HC RFV-42HC 直付形 RFV- HK 溶融亜鉛処理鋼板 RFV-16HK RFV-20HK RFV-24HK ※1 回転数を下げた低騒音形（S形）もご用意しています。　※2 強制給気装置ルーフファンの掲載ページは、P33となります。 • E3は、トップランナーモータ製品です。従来モータ製品も取り扱っております。 ※3 耐塩（アクリルウレタン樹脂）塗装もご用意しています。　※4 12形（30cm）は固定フラップとなります。 • 標準形RF- Hには、特注生産によるファン径120cmのRF-48H、130cmのRF-52H、140cmのRF-56Hがあります。 11 ROOF FANシリーズ

43 50 53 60 65 75 77 90 91.4 105 CRF- Z2 CRF-24Z2-E3 CRF-30Z2-E3 CRF-36Z2 気化式涼風給気装置 下方向吹出形 13 CRF- ZS2 ※1 CRF-24ZS2 CRF-30ZS2 クールルーフファン 高耐食溶融メッキ鋼板 標準 CRF- ZU2 CRF-24ZU2-E3 CRF-30ZU2-E3 CRF-36ZU2 （CRF） 上方向吹出形 14 CRF- ZUS2 ※1 CRF-24ZUS2 CRF-30ZUS2 RF（S）- H RF（S）-12H RF（S）-16H RF（S）-20H RF（S）-24H-E3 RF（S）-30H-E3 RF（S）-36H-E3 RF（S）-42H 標準形 17 ※2 ● ※4 ● RF（S）- HS ※1 RF（S）-16HS RF（S）-24HS RF（S）-30HS RF（S）-36HS RF（S）-42HS 標準 低騒音形 RF（S）- N 19 ※2 ● ● RF（S）-430N RF（S）-530N RF（S）-650N RF（S）-770N RF（S）-914N RF（S）-1050N RF- E 20 RF（S）-24E RF（S）-30E RF（S）-36E RF（S）-42E 溶融亜鉛処理鋼板※3 RF- EH （耐熱形） 耐熱 RF（S）-24EH RF（S）-30EH RF（S）-36EH RF（S）-42EH 省エネ形 RF- EB （防湿形） － 防湿 RF（S）-24EB RF（S）-30EB RF（S）-36EB RF（S）-42EB RF- EK （直付形） RF（S）-24EK 高静圧形 RF（S）- PR 21 ※2 ● ● RF（S）-30PR-E3 RF（S）-36PR-E3 RF（S）-42PR-E3 RF（S）- ARN RF（S）-16ARN RF（S）-20ARN RF（S）-24ARN RF（S）-30ARN-E3 RF（S）-36ARN RF（S）-42ARN アルミ製軽量形 22 ※2 アルミニウム RF（S）- ARNS ※1 標準 RF（S）-16ARNS RF（S）-24ARNS RF（S）-30ARNS RF（S）- HP RF（S）-16HP RF（S）-20HP RF（S）-24HP-E3 RF（S）-30HP-E3 RF（S）-36HP-E3 RF（S）-42HP RF（S）- HPS ※1 23 ※2 RF（S）-16HPS RF（S）-24HPS RF（S）-30HPS RF（S）-36HPS RF（S）-42HPS RF（S）- NP （低騒音形） RF（S）-430NP RF（S）-530NP RF（S）-650NP RF（S）-770NP RF（S）-914NP RF（S）-1050NP RF（S）- HPA （安全増防爆形） 安全増 RF（S）-16HPA RF（S）-20HPA RF（S）-24HPA RF（S）-30HPA RF（S）-36HPA RF（S）-42HPA FRP製軽量形 RF（S）- NPA （安全増防爆・低騒音形） 防爆 ● ● RF（S）-530NPA RF（S）-914NPA RF（S）- HPD （耐圧防爆形） FRP RF（S）-20HPD RF（S）-24HPD RF（S）-30HPD RF（S）-36HPD RF（S）-42HPD － （ファイバーグラス強化プラスチック） 耐圧防爆 RF（S）- NPD （耐圧防爆・低騒音形） RF（S）-530NPD RF（S）-914NPD ） ） 強制排気装置 RF（S）- HPB （防湿形 RF（S）-16HPB RF（S -20HPB RF（S）-24HPB-E3 RF（S）-30HPB-E3 RF（S）-36HPB-E3 RF（S）-42HPB 防湿 ルーフフ ン RF（S）- NPB （防湿・低騒音形） RF（S）-530NPB RF（S）-650NPB RF（S）-770NPB RF（S）-914NPB RF（S）-1050NPB ァ （RF） 特殊防食形1種 RF（S）- HPC1 防食1種 RF（S）-24HPC1-E3 RF（S）-30HPC1-E3 RF（S）-36HPC1-E3 RF（S）-42HPC1 24 ※2 ● ● 特殊防食形2種 RF（S）- HPC2 防食2種 RF（S）-24HPC2-E3 RF（S）-30HPC2-E3 RF（S）-36HPC2-E3 RF（S）-42HPC2 RF（S）- SUS RF（S）-12SUS RF（S）-16SUS RF（S）-20SUS RF（S）-24SUS-E3 RF（S）-30SUS-E3 RF（S）-36SUS-E3 RF（S）-42SUS 強制給気装置 ※4 ● ステンレス形 RF（S）- SUSS ※1 25 ※2 ステンレス ● RF（S）-16SUSS RF（S）-24SUSS RF（S）-30SUSS RF（S）-36SUSS RF（S）-42SUSS ルーフファン RF（S）- SUS （低騒音形） ● RF（S）-430SUS RF（S）-530SUS RF（S）-650SUS RF（S）-770SUS RF（S）-914SUS RF（S）-1050SUS （RFS） 標準 RF（S）- HC RF（S）-12HC RF（S）-16HC RF（S）-20HC RF（S）-24HC-E3 RF（S）-30HC-E3 RF（S）-36HC-E3 RF（S）-42HC 耐塩形 処理鋼板 ※4 ● RF（S）- HSC ※1 26 溶融亜鉛 ※2 アクリルウレタン樹脂塗装 ● RF（S）-16HSC RF（S）-24HSC RF（S）-30HSC RF（S）-36HSC RF（S）-42HSC RF（S）- NC （低騒音形） ● RF（S）-430NC RF（S）-530NC RF（S）-650NC RF（S）-770NC RF（S）-914NC RF（S）-1050NC RF（S）- HA -16HA RF（S）-20HA RF（S）-24HA RF（S）-30HA RF（S）-36HA RF（S）-42HA 安全増防爆形 安全増 RF（S） RF（S）- NA （低騒音形） 防爆 RF（S）-530NA RF（S）-914NA 27 ※2 ● ● RF（S）- HD RF（S）-20HD RF（S）-24HD RF（S）-30HD RF（S）-36HD RF（S）-42HD 耐圧防爆形 耐圧防爆 RF（S）- ND （低騒音形） RF（S）-530ND RF（S）-914ND RF（S）- HH 28 ※2 ● RF（S）-16HH RF（S）-20HH RF（S）-24HH RF（S）-30HH RF（S）-36HH RF（S）-42HH 耐熱形 耐熱 ● RF（S）- NH （低騒音形） － ● RF（S）-530NH RF（S）-650NH RF（S）-770NH RF（S）-914NH RF（S）-1050NH RF（S）- HB 29 ※2 ● RF（S）-16HB RF（S）-20HB RF（S）-24HB-E3 RF（S）-30HB-E3 RF（S）-36HB-E3 RF（S）-42HB 防湿形 防湿 ● RF（S）- NB （低騒音形） － 溶融亜鉛処理鋼板※3 ● RF（S）-530NB RF（S）-650NB RF（S）-770NB RF（S）-914NB RF（S）-1050NB RF（S）- HK RF（S）-12HK RF（S）-16HK RF（S）-20HK RF（S）-24HK-E3 ※4 ● RF（S）- HKS ※1 30 ※2 標準 RF（S）-16HKS RF（S）-24HKS 直付形 RF（S）- NK （低騒音形） ● ● RF（S）-430NK RF（S）-530NK RF（S）-650NK RF（S）- HKB （防湿形） ● RF（S）-16HKB RF（S）-20HKB RF（S）-24HKB-E3 － 防湿 RF（S）- NKB （防湿・低騒音形） ● RF（S）-530NKB RF（S）-650NKB 一方向吹出形 RF- Y3 31 RF-20Y3 RF-24Y3-E3 RF-30Y3-E3 RF-36Y3-E3 RF-42Y3 （給気形はありません） 標準 RF- Y3 （低騒音形） － RF-430Y3 RF-530Y3 RF-650Y3 RF-770Y3 RF-914Y3 RF-1050Y3 標準形 RFV- H 溶融亜鉛処理鋼板 ※4 ● RFV-12H RFV-16H RFV-20H RFV-24H RFV-30H RFV-36H RFV-42H アルミ製軽量形 RFV- ARK アルミニウム RFV-16ARK RFV-20ARK RFV-24ARK RFV-30ARK RFV-36ARK RFV-42ARK 自然換気装置 FRP製軽量形 RFV- HP FRP ● RFV-16HP RFV-20HP RFV-24HP RFV-30HP RFV-36HP RFV-42HP ルーフフ （ファイバーグラス強化プラスチック） ァン 32 ステンレス形 RFV- SUS ステンレス RFV-12SUS RFV-16SUS RFV-20SUS RFV-24SUS RFV-30SUS RFV-36SUS RFV-42SUS （RFV） 耐塩形 RFV- HC 溶融亜鉛処理鋼板 アクリルウレタン樹脂塗装 ※4 ● RFV-12HC RFV-16HC RFV-20HC RFV-24HC RFV-30HC RFV-36HC RFV-42HC 直付形 RFV- HK 溶融亜鉛処理鋼板 RFV-16HK RFV-20HK RFV-24HK ※1 回転数を下げた低騒音形（S形）もご用意しています。　※2 強制給気装置ルーフファンの掲載ページは、P33となります。 • E3は、トップランナーモータ製品です。従来モータ製品も取り扱っております。 ※3 耐塩（アクリルウレタン樹脂）塗装もご用意しています。　※4 12形（30cm）は固定フラップとなります。 • 標準形RF- Hには、特注生産によるファン径120cmのRF-48H、130cmのRF-52H、140cmのRF-56Hがあります。 ROOF FANシリーズ 12

気化式涼風給気装置 クールルーフファン 下吹出形 CRF- Z2/ ZS2 屋上から涼風を給気する 給 気 スタンダードタイプ ■ 屋上換気扇の新標準 水の気化熱を利用し、気温 34℃の外気（相対湿 度 55%）も 27℃の涼風に変えて給気可能です。 ■ 専用機械室は不要な省スペース設計 屋上に設置し、ダクトで作業域へ涼風を届ける 省スペース設計。 ■ 仕様表 ファンモータ仕様 50Hz 60Hz 水ポンプ 各静圧における 水ポンプ 各静圧における ファン （単相200V） 風量 騒音 風量 騒音 冷 形　式 径 消費電力［W］×台数 ［m3/min］ ［dB］ 冷却 補給 （単相200V） 能力 水量 定格 消費電力［W］×台 ［cm 相数 電圧 ［V］ 極数 出力 定格 数 ［m3/min］ ［dB］ 却 補給 能力 水量 ］ ［kW］ 電流 クリー 静圧［ ※3 ※ 電流 ※ ［ 3 ※3 A］ 3 循環 Pa］ 内 室外［kW］［ℓ/h］［A］ 循環 ［kW］［ℓ/h］ ポ プ ニング 室 クリー 静圧［Pa］ 室 室外 ポンプ ※1 ※ ポンプ ニング 内 ン 0 50 100 2 ポンプ 0 50 100 ※1 ※2 CRF-24Z2-E3 6 0.75 4.2 133 97 62 73 60 17.8 40 4.2 138 117 84 75 61 18.5 42 CRF-24ZS2 60 8 0.40 3.1 88 50 26 66 53 11.8 30 2.7 88 50 26 69 55 11.8 31 CRF-30Z2-E3 3 200 6 1.50 7.8 42×1 42×1 260 206 158 81 68 34.9 67 7.8 58×1 58×1 275 240 198 84 71 36.9 71 CRF-30ZS2 75 8 1.10 7.2 175 130 85 74 63 23.5 48 6.6 175 130 85 77 64 23.5 50 CRF-36Z2 91.4 8 2.20 13.0 356 285 218 80 68 47.8 87 12.6 356 285 218 80 68 47.8 88 • E3はトップランナーモータ製品です。従来モータ製品も取り扱っております。 ※1 室内騒音：吹出口中心線上 1.5m離れた地点　　※ 2 室外騒音：吸込口中心線上 1.5m離れた地点　　※ 3 冷却能力・補給水量設定条件：乾球温度 34˚C、相対湿度 55%、0Pa時 ■ 風量・静圧特性曲線 50Hz 60Hz • 実線部が使用範囲です。　 CRF-24Z2-E3/24ZU2-E3 CRF-24ZS2/24ZUS2 CRF-30Z2-E3/30ZU2-E3 CRF-30ZS2/30ZUS2 CRF-36Z2/36ZU2 200 160 200 200 200 180 140 180 180 180 160 160 160 160 120 140 140 140 140 120 100 120 120 120 100 80 100 100 100 80 60Hz 60 50/60Hz 80 60Hz 80 80 50/60Hz 50/60Hz 60 50Hz 60 60 60 40 40 50Hz 40 40 40 20 20 20 20 20 0 0 0 0 0 0 50 100 150 200 0 20 40 60 80 100 120 140 0 50 100 150 200 250 300 0 50 100 150 200 250 0 100 200 300 400 500 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ ■ 本体材質 ベース ボディ トップカバー モータステイ モータ ファン ガードネット オリフィス 高耐食溶融メッキ鋼板 FRP SS400 耐熱クラス E A5052P SS400 高耐食溶融メッキ鋼板 ■ 外形寸法図 ■ 外形寸法表 A A 外形寸法［mm］ 重量［kg］ 形式 A C D E F H 乾燥時 運転時 CRF-24Z2 -E3 140 180 1,110 1,000 130 690 950 470 CRF-24ZS2 135 175 C CRF-30Z2 -E3 190 245 1,310 1,150 140 855 1,135 560 CRF-30ZS2 185 240 CRF-36Z2 1,460 1,300 175 1,010 1,360 680 240 300 H • 取付寸法（F寸）はルーフファン標準形（RF-□□H）と同寸法です。 40 70 D E D E 4-φ10 F（内寸） F（内寸） ディスコネクトスイッチボックス 13 ROOF FANシリーズ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］

上吹出形 気化式涼風給気装置 クールルーフファン CRF- ZU2/ ZUS2 地上から 効果的に涼風を給気 給 気 ■ 下吹出形と同性能 ク ー グラウンドレベルから 水の気化熱を利用し、気温 34℃の外気（相対湿 ル に涼風を給気 度 55%）も 27℃の涼風に変えて給気可能です。 ル 効果的 ー フ ■ 地上置き設置タイプ フ ァ クールルーフファンを屋上に設置できない場合は、 ン 上吹出形を地上置きし、ご使用いただけます。 下 吹 出 形 ■ 仕様表 ／ 上 ファンモータ仕様 50Hz 60Hz 吹 水ポンプ 各静圧における 水ポンプ 各静圧における 出 ファン （単相200V） 風量 騒音 冷却 補給 （単相200V） 風量 騒音 形 形　式 径 圧 定格 消費電力［W］×台数 ［m3/min］ ［dB］ 能力 水量 定格 消費電力［W］×台数 ［m3/min］ ［dB］ 冷却 補給 能力 水量 ［cm］ 相数 電 ［V］ 極数 出力 ［kW］ 電流 ［A］ クリー 静圧［ ※ ※ 電流 3 3 クリー 静圧［ ※ ※3 循環 Pa］ Pa］ ニング 室内 室外［kW］［ℓ/h］［A］ 3 循環 ニング 室内 室外［kW］［ℓ/h］ ポンプ ポンプ 0 50 100 ※1 ※2 ポンプ ポンプ 0 50 100 ※1 ※2 CRF-24ZU2-E3 6 0.75 4.2 133 97 62 73 60 17.8 40 4.2 138 117 84 75 61 18.5 42 CRF-24ZUS2 60 8 0.40 3.1 88 50 26 66 53 11.8 30 2.7 88 50 26 69 55 11.8 31 CRF-30ZU2-E3 3 200 6 1.50 7.8 42×1 42×1 260 206 158 81 68 34.9 67 7.8 58×1 58×1 275 240 198 84 71 36.9 71 CRF-30ZUS2 75 8 1.10 7.2 175 130 85 74 63 23.5 48 6.6 175 130 85 77 64 23.5 50 CRF-36ZU2 91.4 8 2.20 13.0 356 285 218 80 68 47.8 87 12.6 356 285 218 80 68 47.8 88 • E3はトップランナーモータ製品です。従来モータ製品も取り扱っております。 ※1 室内騒音：吹出口中心線上 1.5m離れた地点　　※ 2 室外騒音：吸込口中心線上 1.5m離れた地点　　※ 3 冷却能力・補給水量設定条件：乾球温度 34˚C、相対湿度 55%、0Pa時 ■ 風量・静圧特性曲線　■ 本体材質 ※ 上吹出形の風量・静圧特性曲線と本体材質は、下吹出形と同一です。P.13をご覧ください。 ■ 外形寸法図 ■ 外形寸法表 E E 外形寸法［mm］ 重量［kg］ A A 形式 A C D E F H 乾燥時 運転時 CRF-24ZU2 -E3 165 205 1,110 1,065 130 690 950 470 CRF-24ZUS2 160 200 C CRF-30ZU2 -E3 225 280 1,310 1,220 140 855 1,135 560 CRF-30ZUS2 220 275 CRF- 36ZU2 1,460 1,370 175 1,010 1,360 680 280 340 H 40 70 D D F（内寸） 4-φ10 F（内寸） ディスコネクトスイッチボックス ■ 高静圧形もあります 下吹出形（CRF-30PRL、CRF-36PRL） 上吹出形（CRF-36PRU） ホッパーダクト・オートスイングルーバー標準装備 専用制御盤標準装備 ホッパーダクト ・ ホッパーダクトで風速を上げ、風 ・ 従来製品の2倍以上の の到達距離を向上 静圧 250Paまで使用 ・ 直交する2つのオートスイング 可能。長いダクトによ ルーバーで、より広範囲に、届 る圧力損失に対応 かせたいポイントに送風が可能 オートスイングルーバー ROOF FANシリーズ 14

■ クールルーフファンの風速分布 ■ CRF-24Z2-E3 ■ CRF-30Z2-E3 ■ CRF-36Z2 50Hz 気流中心からの距離［m］ 50Hz 気流中心からの距離［m］ 50Hz 気流中心からの距離［m］ 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 3.0 2.5 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 3.0 0.0 0.0 0.0 0.5 3.0［m/s］ 0.5 0.5 3.0［m/s］ 3.0［m/s］ 1.0 1.0 1.0 1.5 2.0［m/s］ 1.5 1.5 2.0 2.0 2.0［m/s］ 2.0 2.0［m/s］ 2.5 1.0［m/s］ 2.5 2.5 1.0［m/s］ 1.0［m/s］ 3.0 3.0 3.0 3.5 0.5［m/s］ 3.5 3.5 4.0 4.0 0.5［m/s］ 4.0 0.5［m/s］ 4.5 4.5 4.5 5.0 5.0 5.0 5.5 5.5 6.0 6.0 6.5 6.5 7.0 7.5 60Hz 気流中心からの距離［m］ 60Hz 気流中心からの距離［m］ 60Hz 気流中心からの距離［m］ 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 3.0 2.5 2.0 1.5 1.0 0.5 0.0 0.5 1.0 1.5 2.0 2.5 3.0 0.0 0.0 0.0 0.5 3.0［m/s］ 0.5 0.5 3.0［m/s］ 3.0［m/s］ 1.0 1.0 1.0 1.5 2.0［m/s］ 1.5 1.5 2.0 2.0 2.0［m/s］ 2.0 2.0［m/s］ 2.5 1.0［m/s］ 2.5 2.5 1.0［m/s］ 1.0［m/s］ 3.0 3.0 3.0 3.5 0.5［m/s］ 3.5 3.5 4.0 4.0 0.5［m/s］ 4.0 0.5［m/s］ 4.5 4.5 4.5 5.0 5.0 5.0 5.5 5.5 6.0 6.0 6.5 6.5 7.0 7.5 0 ■ 感覚温度 1 風速m/s .0 2.0 3.0 Aグローブ温度 tg［°C］ 作業者が直接空気の流れ（風）を感じますと、体感温度（感覚温度） または乾球温度 ［t °C］ 5 が下がります。 0 5 20 25 30 35 40 45 50 人体が暑さ・寒さを感じるのは、温度・湿度・風速の三要素に 10 Ⓑ Ⓐの場合 よりますが、比較のために、相対湿度 100％、風速 0m/sのと D Ⓐ 輻 感 きに相応する温度を感覚温度とし、温度・湿度・風速の三要素 C 射 覚 E に 温 15 乾球温度30°C、湿球温度 度 25°C、風速1.0m/sの時の感 T［ 対 °C し との関係をヤグローが実験的に求めたのが感覚温度曲線です。 ］、 修 覚温度は27°Cになります。 ま 正 20 た し 21 は た 有 修 効温 正度 有 25 E 効 26 T 温 C 度 30 Ⓑの場合 乾球温度25°C、湿球温度20°C、 35 風速1.0m/sの時の感覚温度は 40 約22°Cになります。 43 0 5 10 15 20 25 30 35 40 45 50 湿球温度 ［t °C］ 15 ROOF FANシリーズ 吹出口からの距離［m］ 吹出口からの距離［m］ 吹出口からの距離［m］ 吹出口からの距離［m］ 吹出口からの距離［m］ 吹出口からの距離［m］ 6.0 5.0 4.0

■ クールルーフファンのオプション製品（ 下吹出形・上吹出形共通） 制御盤 インバータ クールルーフファンを快適にお使い 風量調節で低騒音運転が可能。 いただくための専用制御盤。 ファン、ポンプを制御する標準形の他 にインバータ、タイマー、オートスイング ルーバーなども制御する特殊形もご用 意しています。 ● 対応形式表 形式 対応形式 防虫網 KIS-07F2 CRF-24ZS2/24ZUS2 KIS-15F2 CRF-24Z2-E3/24ZU2-E3 より防虫効果を高めます。 KIS-22F2 CRF-30ZS2/30ZUS2 CRF-30Z2-E3/30ZU2-E3 防虫網：16メッシュ（SUS） KIS-37F2 CRF-36Z2/36ZU2 枠：SUS304 • E3はトップランナーモータ製品です。従来モータ 製品も同等です。 吸気ルーバーパネルの外側にパチン錠 • イ ンバータの詳細は P.35をご覧ください。 （ワンタッチ式）またはボルト（ボルト • 専 用制御盤についてはご相談ください。 止式）で装着します。 ※ 防虫網は後付けできません。ご注文 時にご相談ください。 オートスイングルーバー 風の到達範囲を拡げます。 ● 仕様・外形寸法表 形式 電源 スイング スイング周期 接続ダクト寸法［mm］ 寸法［mm］ 重量 角度 50Hz/60Hz W1 W2 D H ［kg］ ASL-60 1φ200V 600□ 800 600 190 16 W1 6W 70° 15秒/12秒 H ASL-75 750□ 950 750 190 21 ● 吹き出し気流分布［m/s］　• スイング時は涼風の到達距離が短くなります。 D ASL-60 ASL-75 吹き出し風量 吹き出し風量 吹き出し風量 吹き出し風量 100m3/min 200m3/min 150m3/min 300m3/min 0m 0m 0m 0m 5 8 5 8 W2 3 4 2 5 2 3 4 2 5 2 2 3 4 6 2 3 4 6 スイング角度 70°のルーバーが連続作動。 1 2 4 3 5 4 1 2 4 5 4 3 1 2 4 4 涼風をより広い範囲に供給できます。 6 1 1 3 6 6 2 3 6 スイングを停止させ、一定方向に吹き出す 5 4 3 2 1 0 1 2m 2 8 5 4 3 2 1 0 1 2m 1 2 8 ことも可能です。 スイング 固定 1 10 スイング 固定 1 10 ※ 上下方向のスイングはできません。 12 12 7 6 5 4 3 2 1 0 1 2m 7 6 5 4 3 2 1 0 1 2m スイング 固定 スイング 固定 ROOF FANシリーズ 16 ● 吹き出し気流分布［m/s］　• スイング時は涼風の到達距離が短くなります。 ASL-60 ASL-75 吹き出し風量 吹き出し風量 吹き出し風量 吹き出し風量 100m3/min 200m3/min 150m3/min 300m3/min 0m 0m 0m 0m 5 8 5 8 3 4 2 5 2 3 4 2 5 2 2 3 4 6 6 2 3 4 1 2 4 3 5 4 1 2 4 5 4 3 1 2 4 4 6 1 1 3 6 6 2 3 6 5 4 3 2 1 0 1 2m 2 8 5 4 3 2 1 0 1 2m 1 2 8 スイング 固定 1 10 スイング 固定 1 10 12 12 7 6 5 4 3 2 1 0 1 2m 7 6 5 4 3 2 1 0 1 2m スイング 固定 スイング 固定

強制排気装置 ルーフファン 標準形 RF- H/ HS あらゆる工場・事業所に適した ● 周囲空気条件 ・温度：-20～ 60℃ 排 気 汎用タイプ ・湿度：90％以下 ■ 汎用タイプ います。 無駄のない合理的な形状で、あらゆる形の屋根 に調和する汎用タイプです。 ■ 主な用途 一般工場、倉庫などにおける排気。 ■ 豊富なラインアップ 多様な用途にきめ細かく応えるため、ファン径 30～140cmまでをご用意しています。 回転数を下げた低騒音形（S形）もご用意して ■ 仕様表 ファン モータ仕様 50Hz 60Hz 形式 径 相数 電圧 極数 各静圧における風量［m3/min］ 騒音［dB］ 各静圧における風量［m3/min］ 騒音［dB］ ［cm］（φ） ［V］ （P） 出力［kW］ 0 Pa 50 Pa 100 Pa 150 Pa 室内 室外 0 Pa 50 Pa 100 Pa 150 Pa 室内 室外 1 100 RF-12H 30 4 0.06 27 15 ─ ─ 54 52 32 23 ─ ─ 57 54 3 200 1 100 RF-16H 4 0.25 63 50 34 ─ 66 58 72 62 51 ─ 68 62 3 200 40 1 100 RF-16HS 6 0.10 40 27 ─ ─ 55 53 48 37 ─ ─ 60 56 3 200 RF-20H 50 6 0.40 111 82 48 ─ 66 60 124 103 75 ─ 70 65 RF-24H-E3 6 0.75 163 137 106 79 67 61 187 160 135 110 69 65 60 RF-24HS 8 0.40 123 78 26 ─ 62 57 145 112 65 ─ 65 59 RF-30H-E3 6 1.50 294 262 230 181 76 68 329 299 276 236 79 70 75 RF-30HS 8 1.10 230 184 138 92 70 62 265 230 185 142 73 64 RF-36H-E3 3 200 6 2.20 407 375 340 294 77 71 433 403 367 327 80 74 90 RF-36HS 8 1.50 345 283 225 167 70 63 366 304 243 186 73 66 RF-42H 8 2.20 500 430 351 260 77 72 573 520 440 340 82 76 105 RF-42HS 10 2.20 412 340 257 152 74 66 465 403 318 184 77 69 RF-48H 120 10 3.70 690 620 547 440 82 78 705 650 578 500 85 83 RF-52H 130 8 5.50 880 820 750 650 86 80 970 940 910 850 88 82 • E3はトップランナーモータ製品です。従来モータ製品も取り扱っております。　• 風量はチャンバー方式、3.7kWを超えるものは JIS B8330のダクト方式で測定しています。 • RF-48H/52Hは特注品です。　• RF-56H（140cm）については、ご相談ください。 ■ 外形寸法図 ■ 外形寸法表 A A 外形寸法［mm］ 形式 重量［kg］ A B C D E F H G N （概算） RF-12H 0,640 210 0,510 105 0,360 0,570 280 35 B RF-16H/16HS 0,820 290 0,650 125 0,460 0,710 350 45 55 C RF-20H 1,000 350 0,770 125 0,590 0,840 420 85 N RF-24H-E3 115 1,110 390 0,850 130 0,690 0,950 470 RF-24HS 110 RF-30H-E3 4-φ10 165 1,345 440 0,950 140 0,855 1,135 560 H D E D RF-30HS 160 G 70 E F（内寸） RF-36H-E3 40 270 1,630 510 1,070 175 1,010 1,360 680 F（内寸） RF-36HS 260 RF-42H/42HS 2,000 600 1,270 175 1,150 1,500 750 350 リード線 RF-48H 2,000 600 1,290 110 1,280 1,500 750 420 RF-52H 2,250 710 1,520 225 1,370 1,820 910 8-φ12 650 • リード線の長さはモータから 2m（RF-48H以上の大型機種は端子箱方式）です。 17 ROOF FANシリーズ

■ 風量・静圧特性曲線 50Hz 60Hz • 実線部が使用範囲です。　 RF-12H RF-16H RF-16HS RF-20H 80 150 80 150 70 70 125 125 60 60 100 100 50 50 40 75 40 75 30 30 50 50 20 20 25 25 10 10 0 0 0 0 ル 5 10 15 20 25 30 35 20 30 40 50 60 70 80 10 20 30 40 50 20 40 60 80 100 120 140 ー 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ フ フ RF-24H-E3 RF-24HS RF-30H-E3 RF-30HS ァ 200 150 200 200 ン 175 175 175 125 150 150 150 100 125 125 125 100 75 100 100 75 75 75 標 50 50 50 50 準 25 形 25 25 25 0 0 0 0 0 50 100 150 200 0 25 50 75 100 125 150 100 150 200 250 300 350 0 50 100 150 200 250 300 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ RF-36H-E3 RF-36HS RF-42H RF-42HS 200 200 200 200 175 175 175 175 150 150 150 150 125 125 125 125 100 100 100 100 75 75 75 75 50 50 50 50 25 25 25 25 0 0 0 0 200 250 300 350 400 450 100 150 200 250 300 350 400 100 200 300 400 500 600 0 100 200 300 400 500 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ RF-48H RF-52H 200 200 175 175 150 150 125 125 100 100 75 75 50 50 25 25 0 0 300 400 500 600 700 800 500 600 700 800 900 1,000 風量［m3/min］ 風量［m3/min］ RF-24H RF-30H RF-36H 200 200 200 175 175 175 150 150 150 125 125 125 100 100 100 75 75 75 50 50 50 25 25 25 0 0 0 0 50 100 150 200 100 150 200 250 300 350 200 250 300 350 400 450 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ ROOF FANシリーズ 18 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］

強制排気装置 ルーフファン 低騒音形 RF- N 広幅翼ファンの採用で豊かな風量と ● 周囲空気条件 ・温度：-20～ 60℃ 排 気 低騒音を実現 ・湿度：90％以下 ■ 低騒音 ■ ガイド機構 標準形に比べて平均4～6dB騒音を低減してい 風の流れをよりなめらかにするカマクラ独自の ます。 ガイド機構を、フード内側に採用しています。 ■ 豊かな風量 ■ 主な用途 広幅翼ファンの採用により、従来の低騒音形の 一般工場、倉庫、体育館、給食センター、実験 欠点「騒音低減 =風量減少」を克服。風量低下 研究室、クリーニング工場などにおける排気。 を抑える設計としています。 騒音が問題になる場所にご使用ください。 ■ 騒音値について 室外における騒音値の距離減衰（反射音のない場所） 右表の Lは機端より1.5m離れた所のカタログ騒音値です。機端よりの距離 機端よりの距離［m］ 1.5 5 10 15 20 25 30 35 40 r（m）離れた所での減衰値は△L=-20log で算出できます。ただし、この計 騒音値［dB］ L L-10 L-16 L-20 L-22 L-24 L-26 L-27 L-28 算式は音源を点と想定した場合の理論式です。実際とは若干の相違があります。 ■ 仕様表 ファン モータ仕様 50Hz 60Hz 形式 径 相数 電圧 極数 各静圧における風量［m3/min］ 騒音［dB］ 各静圧における風量［ m3/min］ 騒音［dB］ ［cm］ 出力［ ］ （φ） ［ kW V］ （P） 0 Pa 50 Pa 100 Pa 150 Pa 室内 室外 0 Pa 50 Pa 100 Pa 150 Pa 室内 室外 RF-430N 43.0 6 0.25 57 35 ─ ─ 61 54 68 48 ─ ─ 64 58 RF-530N 53.0 6 0.40 100 72 46 ─ 62 58 116 94 66 ─ 67 62 RF-650N 65.0 8 0.55 140 100 48 ─ 66 59 164 124 80 ─ 68 63 3 200 RF-770N 77.0 8 1.50 264 188 140 85 69 63 305 252 183 145 72 66 RF-914N 91.4 8 2.20 430 355 240 182 70 64 485 435 340 240 75 70 RF-1050N 105.0 10 2.20 482 390 250 147 71 67 605 525 400 284 76 70 • 風量はチャンバー方式で測定しています。 ■ 風量・静圧特性曲線 50Hz 60Hz • 実線部が使用範囲です。　 RF-430N RF-530N RF-650N RF-770N RF-914N RF-1050N 80 150 150 200 200 200 70 175 175 175 125 125 60 150 150 150 100 100 50 125 125 125 40 75 75 100 100 100 30 75 75 75 50 50 20 50 50 50 25 25 10 25 25 25 0 0 0 0 0 0 20 30 40 50 60 70 20 40 60 80 100 120 0 50 100 150 200 50 100 150 200 250 300 350 100 200 300 400 500 100 200 300 400 500 600 700 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ 風量［m3/min］ ■ 外形寸法図 ■ 外形寸法表 A A 外形寸法［mm］ 形式 重量［kg］ A B C D E F H G （概算） B RF-430N 1,820 290 1,650 125 1,460 1,710 350 55 45 RF-530N 1,000 350 1,770 125 1,590 1,840 420 85 C RF-650N 1,110 390 1,850 130 1,690 1,950 470 110 4-φ10 RF-770N 1,345 440 1,950 140 1,855 1,135 560 180 40 RF-914N 1,630 510 1,070 175 1,010 1,360 680 280 H D E D E G 70 F（内寸） RF-1050N 2,000 600 1,270 175 1,150 1,500 750 380 F（内寸） • リード線の長さはモータから2mです。 リード線 19 ROOF FANシリーズ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］ 静圧［Pa］
