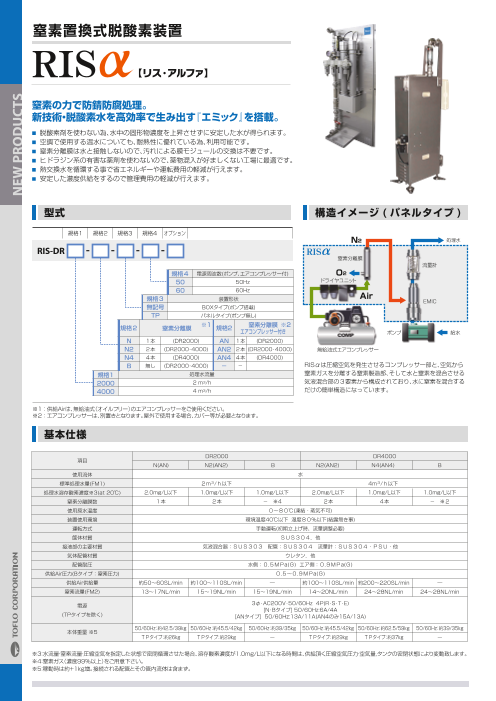

窒素置換式脱酸素装置 【リス・アルファ】 窒素の力で防錆防腐処理。 新技術・脱酸素水を高効率で生み出す『エミック』を搭載。 ■ 脱酸素剤を使わない為、水中の固形物濃度を上昇させずに安定した水が得られます。 ■ 空調で使用する温水についても、耐熱性に優れている為、利用可能です。 ■ 窒素分離膜は水と接触しないので、汚れによる膜モジュールの交換は不要です。 ■ ヒドラジン系の有害な薬剤を使わないので、薬物混入が好ましくない工場に最適です。 ■ 熱交換水を循環する事で省エネルギーや運転費用の軽減が行えます。 ■ 安定した濃度供給をするので管理費用の軽減が行えます。 型式 構造イメージ ( パネルタイプ ) 規格1 規格2 規格3 規格4 オプション N2 処理水 RIS-DR - - - - 窒素分離膜 流量計 規格４ 電源周波数(ポンプ、エアコンプレッサー付) O2 50 50Hz ドライヤユニット 60 60Hz 規格３ 装置形状 Air EMIC 無記号 ＢＯＸタイプ(ポンプ搭載) TP パネルタイプ(ポンプ無し) 規格２ 窒素分離膜 ※1 規格2 窒素分離膜 ※2 エアコンプレッサー付き ポンプ 給水 Ｎ １本 (DR2000) AN １本 (DR2000) N2 ２本 (DR2000･4000) AN2 ２本 (DR2000･4000) 無給油式エアコンプレッサー N4 ４本 (DR4000) AN4 ４本 (DR4000) B 無し (DR2000･4000) － － RISαは圧縮空気を発生させるコンプレッサー部と、空気から 規格1 処理水流量 窒素ガスを分離する窒素製造部、そして水と窒素を混合させる 2000 2 m3/h 気液混合部の３要素から構成されており、水に窒素を混合する 4000 4 m3/h だけの簡単構造になっています。 ※1： 供給Airは、無給油式（オイルフリー）のエアコンプレッサーをご使用ください。 ※2： エアコンプレッサーは、別置きとなります。屋外で使用する場合、カバー等が必要となります。 基本仕様 DR2000 DR4000 項目 N(AN) N2(AN2) B N2(AN2) N4(AN4) B 使用流体 水 標準処理水量(FM1) ２ｍ３/ｈ以下 4ｍ３/ｈ以下 処理水溶存酸素濃度※3(at 20℃) 2.0mg/L以下 1.0mg/L以下 1.0mg/L以下 2.0mg/L以下 1.0mg/L以下 1.0mg/L以下 窒素分離膜数 １本 ２本 －　※4 ２本 ４本 －　※２ 使用原水温度 ０～８０℃(凍結・蒸気不可) 装置使用環境 環境温度40℃以下 湿度８０％以下(結露無き事) 運転方式 手動運転(初期立上げ時、流量調整必要) 筐体材質 ＳＵＳ３０４，他 接液部の主要材質 気液混合器：ＳＵＳ３０３　配管：ＳＵＳ３０４　流量計：ＳＵＳ３０４・ＰＳＵ・他 気体配管材質 ウレタン，他 配管耐圧 水側：０.５ＭＰa(Ｇ) エア側：０.９ＭＰa(Ｇ) 供給Air圧力(Bタイプ：窒素圧力) ０.５～０.９ＭＰa(Ｇ) 供給Air供給量 約50～60SL/min 約100～110SL/min ― 約100～110SL/min 約200～220SL/min ― 窒素流量(FM2) 13～17NL/min 15～19NL/min 15～19NL/min 14～20NL/min 24～28NL/min 24～28NL/min 電源 3φ･AC200V･50/60Hz 4P(R･S･T･E) [N･Bタイプ] 50/60Hz:6A/4A (TPタイプを除く) [ANタイプ] 50/60Hz:13A/11A(AN4のみ15A/13A) 50/60Hz：約42.5/39kg 50/60Hz：約45.5/42kg 50/60Hz：約39/35kg 50/60Hz：約45.5/42kg 50/60Hz：約62.5/59kg 50/60Hz：約39/35kg 本体重量 ※5 ＴＰタイプ：約26kg ＴＰタイプ：約29kg ― ＴＰタイプ：約29kg ＴＰタイプ：約37kg ― ※3：水流量・窒素流量・圧縮空気を指定した状態で密閉循環させた場合、溶存酸素濃度が1.0mg/L以下になる時間は、供給頂く圧縮空気圧力・空気量，タンクの密閉状態により変動致します。 ※4：窒素ガス（濃度９９％以上）をご用意下さい。 ※5：稼動時は約+1kg増。接続される配管とその管内流体は含まず。 NEW PRODUCTS

構造図 RIS-DR2000-N/N2/B RIS-DR4000-N4 RIS-DR4000-N2/B 処理水流量計 (FM1) 処理水OUT 処理水流量計 Rc1 処理水OUT 窒素ガス流量計 電装BOX (FM1) ポンプ電源 Rc1 (FM2) スイッチ 電装BOX 窒素ガス流量計 (FMM2) スーパードライヤユニット エアチューブ スーパードライヤユニット 接続φ8 流量調整バルブ 規格2：Bタイプは 流量調整バルブ レギュレーターのみ (BV) (BV) エア機器ドレン エア IN Rc1/2 φ8エアチューブ 処理水 IN 処理水 IN エア機器ドレン Rp1 Rp1 φ8エアチューブ RIS-DR2000-N/N2-TP RIS-DR4000-N2/N4-TP 性能曲線 取付穴 処理水OUT 窒素分離膜 6-φ7 １パス時 Rc1 12 処理水流量計 (FM1) 10 8 窒素ガス流量計 (FM2) 6 給水 エア IN 4 処理水 ワンタッチ継手φ8 スーパードライヤ 2 ユニット 0 20 40 60 80 エア機器 ドレン 水温 (℃) チューブ接続φ8 流量調整バルブ 循環処理時 (BV) 12 処理水 IN 10 Rc1 8 6 4 2 窒素分離膜 W1 W2 N(1本) 320 300 0 20 40 60 80 N2/N4(2本／4本) 550 530 時間 (min) ボイラー等の給水中に含まれる溶存酸素を処理する場合には、設備稼働前にRISαを予備 運転することで、設備の稼働開始時より溶存酸素濃度1mg/ 以下の水を供給できます。 ※本製品は屋内仕様です。屋外で使用される場合は、弊社へご相談ください。 ※製品は改良のため、予告無く仕様変更する場合がございます。あらかじめご了承ください。 E-mail. sales@tofco.jp URL. http://www.tofco.jp C006J-R03/2403 溶存酸素濃度 (mg/l) 溶存酸素濃度 (mg/l)
