クロスカット試験用 独立可動磁気式マルチブレードカッター

製品カタログ

塗膜の密着性試験(100マス試験)(25マス試験)に対応

・安全、正確、早い、簡単
・30°の角度で自立可能
・曲面にも対応
・軽く引くだけ
・ブレード厚0.38mm、刃の角度約22°

◆詳細はカタログをダウンロードしてご覧下さい。

このカタログについて

ドキュメント名 クロスカット試験用 独立可動磁気式マルチブレードカッター
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
登録カテゴリ
取り扱い企業 合同会社クロスカットテクノロジー (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

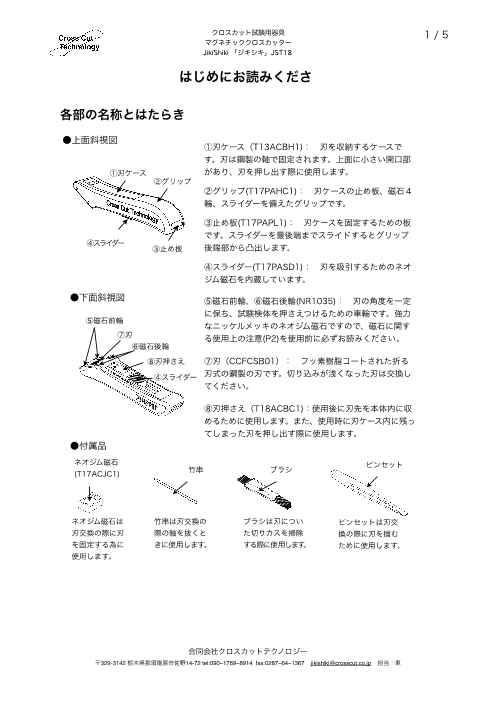

マグネチッククロスカッター「JikiShiki」取扱説明書
その他

合同会社クロスカットテクノロジー

このカタログの内容

Page1

クロスカット試験用器具 マグネチッククロスカッター JikiShiki 「ジキシキ」 JST18 塗膜の密着性試験(100マス試験)(25マス試験)に対応 スライダー位置と付勢力の関係 0.90 0.68 強 0.45 スライダー 弱 0.23 0.00 0 10 20 30 40 スライダー位置(支点軸から距離)[mm] 特徴 ○ 安全性  刃先が押されると、最大でも0.15kgf [1.5N]以下の力で、ケース中に入ります。また、刃先が押し込まれるほど、磁石(ス ライダー)からの距離が離れ、切る力は弱まります。 ○評価の継続性 独立可動の磁気式多重刃である為、従来のカッターを使った評価を継承しつつ、より早く、より正確にクロスカット試験を行 うことができます。11枚の刃は一般的なカッター替刃(0.38mm厚、刃先角度22°)にフッ素樹脂加工(約10nm)を施し、撥 水・撥油・非粘着・防汚・低摩擦機能を付与しております。1枚単位で刃の交換を簡単に行うことが可能です。 ○曲面 1枚1枚の刃が独立して可動するので、凸レンズのような曲面にもクロスカットすることが可能です。 ○力のコントロール  刃先を被切物に押し付ける力は、スライダー(磁石)の位置を変えることによって、約3g~90 g[0.03N~0.9N]の広範囲 でコントロールすることができます。 仕様 シリーズ名 JikiShiki「ジキシキ」 シリーズ 品名 マグネチッククロスカッター 型式 JST18 碁盤目試験試験 1mm間隔11本(100マス)、1mm間隔6本、2mm間隔6本に対応 刃の種類 0.38mm厚、刃先角度22°9mm幅、フッ素樹脂コート(約10nm),型式CCFCSB01 使用時サイズ 幅 約32mm、 長さ 約162mm、 高さ 約30mm 本体重さ 使用時 約 120g、刃固定磁石・刃カバー装着時 約128g ツールボックス 幅 約180mm、 奥行き 約77mm、 高さ 約58mm ツールボックス重さ 約 210g 本体、ツールボックス、付属品込みの重さ 約 390g 本体材質 グリップ部:粉末焼結ナイロン、刃ケース部:UV硬化アクリル樹脂フッ素樹脂コート) スライダー磁石 ニッケルメッキネオジム磁石(φ16mm、厚さ6mm) 磁石車輪 ニッケルメッキネオジム磁石φ10mm、厚さ5mm、内径3mm 参考価格 92,500円(税込99,900円) オプション替刃(11枚セット) 5,000円(税込5400) 合同会社クロスカットテクノロジー クロスカットテクノロジー 代表社員 東 洋一郎 Eーmail:jikishiki@crosscut.co.jp 付勢力(切る力)[N]
