ネジ供給器HSシリーズ

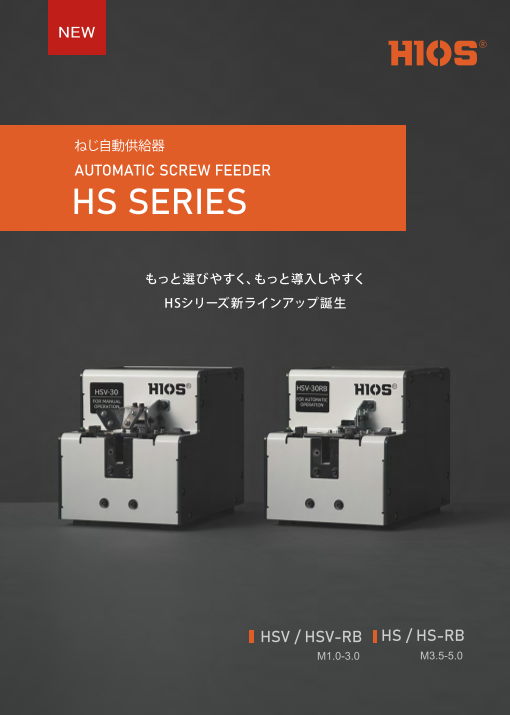

NEW R ねじ自動供給器 AUTOMATIC SCREW FEEDER HS SERIES もっと選びやすく、もっと導入しやすく HSシリーズ新ラインアップ誕生 HSV / HSV-RB HS / HS-RB M1.0-3.0 M3.5-5.0

AUTOMATIC SCREW FEEDER Features 確かな品質に、選びやすさと コストパフォーマンスをプラス。 HSシリーズは、製品体系を機能の観点で整理し直し、より高いコストパフォーマンスを実現しました。 これまで以上に選びやすく、高品質でありながら導入しやすいラインアップへ刷新。 多種多様な微細ねじ・精密ねじに幅広く対応 HSシリーズは製品体系を見直し、より選びやすく高いコストパフォー マンスを実現しました。整列・安定搬送により効率化を支援し、高速か つ省スペース設計で多様な現場ニーズに応えます。 ヒューマンエラーを減らし生産ラインの効率化を実現 手作業でねじをピックアップするよりも素早く、安定したねじ供給を 実現。作業の均一化を図り、人為的なばらつきを減らすことでライン 全体の効率を高めます。 圧倒的な制振性能、取り出し方式で安定搬送 1台で複数のねじ径に対応可能。レール交換※だけで多様なねじに 柔軟対応します。回転エスケーパーはねじの重なりを防ぎ、正確でス ムーズに供給。振動レールは繊細に制御され、供給速度を高め効率 化に貢献します。 ※機種によってはレール以外の交換が必要なことがあります。 異常時復帰機能と外部連携 ねじ入れ過ぎや詰まりなどの異常時にはモータを逆回転させて自動 ■外部出力信号 復帰。復帰できない場合でも電源遮断により安全を確保します。さら 手動用　　 　ねじ取り出し時に信号出力 に全機種に外部出力信号を標準装備し、ロボットやカウンターとの連 携によって拡張性と信頼性を強化します。 自動機用 　ねじ取り出し部のねじ有無の信号出力 2

Model Selection Table AUTOMATIC SCREW FEEDER - New Lineup - ■機種選定表 ＨＳＶシリーズ （M1.0-3.0対応） ＨＳシリーズ （M3.5-5.0対応） 区分 手動用 自動機用 手動用 自動機用 HSV HSV-RB HS HS-RB モデル 回転エスケーパー 回転エスケーパー 直進レール スライド 取り出しタイプ ねじの呼び径 品番 品番 品番 品番 M1.0 JHSV-10 JHSV-10RB - - M1.2 JHSV-12 JHSV-12RB - - M1.4 JHSV-14 JHSV-14RB - - M1.7 JHSV-17 JHSV-17RB - - M2.0 JHSV-20 JHSV-20RB - - M2.3 JHSV-23 JHSV-23RB - - M2.6 JHSV-26 JHSV-26RB - - M3.0 JHSV-30 JHSV-30RB - - M3.5 - - JHS-35 JHS-35RB M4.0 - - JHS-40 JHS-40RB M5.0 - - JHS-50 JHS-50RB ねじの首下長さ 20mm 20mm 18mm 18mm ねじストック容量 80cc 80cc 150cc 150cc タクトタイム - 0.9sec - 1.5sec 過負荷保護機能 ● ● ● ● 外部出力信号 ● ● ● ● 電源 入力:AC100-240V 50/60Hz 出力:DC15V 2.4A 質量(レールを含む) 3.0Kg 3.0Kg 3.7Kg 4.4Kg 外観寸法W×D×H(mm) 123×181×146 123×181×146 130×215×139 134×274×139 3

AUTOMATIC SCREW FEEDER HSV Series 手動用 対応ねじ 対応ねじ径 容量 取り出しタイプ 首下長さ 最長 20mm M1.0-M3.0 HSV 80cc 回転 エスケーパー ○ 本体1台でM1.0-M3.0の8種類のねじ径に対応するレール交換式。 ○ ねじの取り出し口に回転エスケーパーを採用。 ○ ねじの重なりを解消し、チャッキングが安定します。 ○ 不安定な皿ねじやワッシャー付き、薄頭ねじもスピードキャッチ。 31 131 181 20 130.5 25.3 ■仕様 ねじの ねじ 首下長さ ストック 過負荷保護 外観寸法 電源 復帰回路 W×D×H 質量 対応ねじ頭部形状 添付品 （最大） 容量 (ACアダプター) (mm) JHSV-10 ACアダプター、六角レンチ対辺 JHSV-12 2mm 1本、調整用ドライバー1 入力： 精密ねじ各種 JHSV-14 本、アース線1本、取扱説明書 過負荷時は AC100-240V 3.0Kg 50/60Hz 123×181× ( レールを JHSV-17 ACアダプタ品番： 20mm 80cc 逆転、復帰後 は正転動作 出力： 146 含む） JHSV-20 なべ頭、なべ頭(セム JHVAD-280520009 DC15V2.4A JHSV-23 ス、ダブルセムス、ワ (アダプタのみ) ッシャーヘッド※1) 電源コード品番： JHSV-26 バインド、皿、 JHSPSE-806513003 六角穴付き※2 (AC100V/PSEプラグ) JHSV-30 ※１：ワッシャーの最大径E：9 mm、厚さ0.35 ～ 1.0 mm まで ※2：M2.3、M2.6は不可 C B ■使用可能ねじの目安 ねじの ねじ軸 品番 呼び径 径A ねじ頭径 ねじ頭厚 ねじ首下長 交換用レール (Φ) D(Φ) みC(mm) さB(mm) セット型番 交換レールセット内容 JHSV-10 M1.0 0.9-0.95 1.8-4.5 0.35-1.0 1.6-10 JHSV-R10S-280402000 本 エス 体 JHSV-12 M1.2 1.1-1.15 1.8-4.5 0.35-1.0 1.9-10 JHSV-R12S-280402103 レール ケーパー板 型 式 JHSV-14 M1.4 1.3-1.4 2.0-4.5 0.35-1.0 2.2-10 JHSV-R14S-280402206 H JHSV-17 M1.7 1.6-1.7 2.0-4.5 0.35-1.0 2.7-10 JHSV-R17S-280402309 S JHSV-20 M2.0 1.9-2.1 3.0-6.0 0.35-4.5 3.2-20 JHSV-R20S-280402402 V JHSV-23 M2.3 2.2-2.4 3.3-6.0 0.35-4.5 3.7-20 JHSV-R23S-280402505 JHSV-26 M2.6 2.5-2.7 3.6-6.0 0.35-4.5 4.2-20 JHSV-R26S-280402608 通過板 エス JHSV-30 M3.0 2.9-3.2 4.0-6.0 0.35-4.5 4.8-20 JHSV-R30S-280402701 ケーパーガイド 4 E D A 13 61.5 13.9 12 123 144.9 39.04 86.9 145.9

HSV Series AUTAOUMTAOTMICATIC SCRSCEWRE FWE EFDEEERDER 自動機用 対応ねじ 対応ねじ径 容量 タクト 取り出しタイプ 首下長さ タイム 最長 20mm M1.0-M3.0 HSV-RB 80cc 0.9sec 回転 エスケーパー ○ 本体1台でM1.0-M3.0の8種類のねじ径に対応するレール交換式。 ○ ねじの取り出し口に回転エスケーパーを採用。 ○ ねじの重なりを解消し、チャッキングが安定します。 ○ 不安定な皿ねじやワッシャー付き、薄頭ねじもスピードキャッチ。 31 ○ サクション式ドライバーに対応。 181 131 20.1 130.5 25.3 ■仕様 ねじの ねじ 外観寸法 首下長さ ストック 過負荷保護 電源 W×D×H 質量 対応ねじ頭部形状 添付品 （最大） 容量 復帰回路 (ACアダプター) (mm) JHSV-10RB ACアダプター、六角レンチ対辺 JHSV-12RB 2mm 1本、調整用ドライバー 入力： 精密ねじ各種 JHSV-14RB 1本、アース線1本、取扱説明書 過負荷時は AC100-240V 3.0Kg 50/60Hz 123×181 ( レールを JHSV-17RB ACアダプタ品番： 20mm 80cc 逆転、復帰後 は正転動作 出力： ×146 含む） JHSV-20RB なべ頭、なべ頭(セム JHVAD-280520009 DC15V2.4A ス、ダブルセムス、 (アダプタのみ) JHSV-23RB ワッシャーヘッド※1) 電源コード品番： JHSV-26RB バインド、皿、 JHSPSE-806513003 六角穴付き※2 (AC100V/PSEプラグ) JHSV-30RB ※１：ワッシャーの最大径E：9 mm、厚さ0.35 ～ 1.0 mm まで ※2：M2.3、M2.6は不可 C B ■使用可能ねじの目安 ねじ軸 品番 ねじの 交換用レール 呼び径 径A ねじ頭径 ねじ頭厚 ねじ首下長 (Φ) D(Φ) みC(mm) さB(mm) セット型番 交換レールセット内容 JHSV-10RB M1.0 0.9-0.95 1.8-4.5 0.35-1.0 1.6-10 JHSVRB-R10S-280401009 本 エス 体 JHSV-12RB M1.2 1.1-1.15 1.8-4.5 0.35-1.0 1.9-10 JHSVRB-R12S-280401102 レール ケーパー板 型 式 JHSV-14RB M1.4 1.3-1.4 2.0-4.5 0.35-1.0 2.2-10 JHSVRB-R14S-280401205 H JHSV-17RB M1.7 1.6-1.7 2.0-4.5 0.35-1.0 2.7-10 JHSVRB-R17S-280401308 S V JHSV-20RB M2.0 1.9-2.1 3.0-6.0 0.35-4.5 3.2-20 JHSVRB-R20S-280401401 JHSV-23RB M2.3 2.2-2.4 3.3-6.0 0.35-4.5 3.7-20 JHSVRB-R23S-280401504 R B JHSV-26RB M2.6 2.5-2.7 3.6-6.0 0.35-4.5 4.2-20 JHSVRB-R26S-280401607 JHSV-30RB 通過板 エスケーパーガイド M3.0 2.9-3.2 4.0-6.0 0.35-4.5 4.8-20 JHSVRB-R30S-280401700 5 E D A 13 12 61.5 13.9 123 144.9 39.04 86.9 145.9 -

AUTOMATIC SCREW FEEDER HS Series 手動用 対応ねじ 対応ねじ径 容量 取り出しタイプ 首下長さ HS 最長 18mm M3.5-5.0 150cc 直進レール ○ 本体1台でM3.5-M5.0の3種類のねじ径に対応するレール交換式。 ○ 約150CCのねじをストックできる大容量タイプ。 20 34.7 215 140.5 158 32 ■仕様 ねじの ねじ 首下長さ ストック 過負荷保護 外観寸法 電源 W×D×H 質量 対応ねじ頭部形状 添付品 （最大） 容量 復帰回路 (ACアダプター) (mm) ACアダプター、六角レンチ対辺 JHS-35 2mm 1本、調整用ドライバー 入力： なべ頭、なべ頭(セム 1本、アース線1本、取扱説明書 過負荷時は AC100-240V 逆転、復帰後 50/60Hz 130×215 3.7Kg ス、ダブルセムス、 18mm 150cc ( レール JHS-40 ワッシャーヘッド※1 ACアダプタ品番： は正転動作 出力： ×139 ) を含む） バインド、皿、 JHVAD-280520009 DC15V2.4A 六角穴付き※2 (アダプタのみ) 電源コード品番： JHS-50 JHSPSE-806513003 (AC100V/PSEプラグ) ※1: ワッシャーの厚さ0.35-1.0mmまで ※2：M3.5は六角穴付き不可 C B ■使用可能ねじの目安 品番 ねじの ねじ軸 ねじ頭径 ワッシャー ねじ頭厚 ねじ首下 交換用レール 交換レールセット内容 呼び径 径A(Φ) D(Φ) 径E(Φ) みC(mm) 長さB(mm) セット型番 本 体 JHS-35 M3.5 3.3-3.7 4.8-8.0 4.8-12 0.5-8.0 5.6-18 JHS-R35S-283401400 通過板 レール 型 式 H JHS-40 M4.0 3.8-4.1 5.4-8.0 5.4-12 0.5-8.0 6.4-18 JHS-R40S-283401503 S JHS-50 M5.0 4.8-5.1 6.2-10 6.2-12 0.5-8.0 8.0-18 JHS-R50S-283401606 レール ストッパ 6 E D A 15.6 129.4 17.25 64.7 13.6 129.4 33.16

HS Series AUTOMATIC SCREW FEEDER 自動機用 対応ねじ 対応ねじ径 容量 タクト 取り出しタイプ　 首下長さ タイム HS-RB 最長 18mm M3.5-5.0 150cc 1.5sec スライド ○ 本体1台でM3.5-M5.0の3種類のねじ径に対応するレール交換式。 ○ 約150CCのねじをストックできる大容量タイプ。 ○ サクション式ドライバーに対応。 168 81 82.6 158 91 36.7 274 140.5 ■仕様 ねじの ねじ 外観寸法 首下長さ ストック 過負荷保護 電源 W×D×H 質量 対応ねじ頭部形状 添付品 （最大） 容量 復帰回路 (ACアダプター) (mm) ACアダプター、六角レンチ対辺 JHS-35RB 2mm 1本、調整用ドライバー 入力： なべ頭、なべ頭(セム 1本、アース線1本、取扱説明書 過負荷時は AC100-240V 4.4Kg ス、ダブルセムス、 15 逆転、復帰後 50/60Hz 134×274 ( レール ACアダプタ品番： 18mm 0cc JHS-40RB ワッシャーヘッド※1) は正転動作 出力： ×139 を含む） バインド、皿、 JHVAD-280520009 DC15V2.4A 六角穴付き※2 (アダプタのみ) 電源コード品番： JHS-50RB JHSPSE-806513003 (AC100V/PSEプラグ) ※1: ワッシャーの厚さ0.4-1.0mmまで ※2：M3.5は六角穴付き不可 C B ■使用可能ねじの目安 品番 ねじの ねじ軸 ねじ頭径 ワッシャー ねじ頭厚 ねじ首下 交換用レール 交換レールセット内容 呼び径 径A(Φ) D(Φ) 径E(Φ) みC(mm) 長さB(mm) セット型番 本 JHS-35RB M3.5 3.3-3.7 4.8-8.0 4.8-12 体 0.5-8.0 5.6-18 JHSRB-R35S-281401404 通過板 レール 型 式 H JHS-40RB M4.0 3.8-4.1 5.4-8.0 5.4-12 0.5-8.0 6.4-18 JHSRB-R40S-281401507 S R B JHS-50RB M5.0 4.8-5.1 6.2-10 6.2-12 0.5-8.0 8.0-18 JHSRB-R50S-281401600 レール ストッパ 7 E D A 129.4 15.6 87 .1 31.7 46.7 66.7 33.16 133.4

株式会社ハイオス　　 本 社　〒131-0045 東京都墨田区押上1-35-1 TEL：03-6661-8777（代） 大　阪　営　業　所 〒550-0013 大阪府大阪市西区新町2-4-2 なにわ筋SIAビル18F TEL：06-6533-0903 名古屋営業所 〒460-0002 愛知県名古屋市中区 丸の内1-17-19 キリックス丸の内ビル9F TEL：052-219-5566 山 形 工 場 〒990-2346 山形県山形市高木5番地 TEL：023-645-8100 好握速电子（深圳）有限公司〒518000 深圳市南山区南新路阳光科创中心B座1302 TEL：+86 755-26674278 ○　 仕様および外観は予告なく変更する場合がありますので、予めご了承下さい。 ○無断で製品カタログを転写して使用することは固く禁じます。 ○記載内容：2026年1月現在○ カタログ番号：HSJP ( 2 6A ) 安全に関するご注意 ご使用前に取扱説明書をよくお読みの上、正しくお使い下さい。表示された正しい電圧、電源でお使い下さい。 https://hios.com
