Page1
スライド 1
IO-Link基礎知識の完全版！
機能や導入メリットをわかりやすく解説
Page2

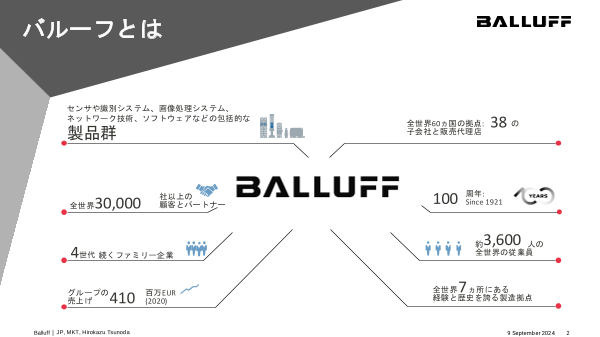

スライド 2
バルーフとは
センサや識別システム、画像処理システム、
ネットワーク技術、ソフトウェアなどの包括的な
全世界60ヵ国の拠点: 38 の
製品群 子会社と販売代理店
社以上の
全世界30,000 顧客とパートナー 100 周年:
Since 1921
約3,600 人の
4世代 続くファミリー企業 全世界の従業員
グループの410 百万EUR 全世界7ヵ所にある
売上げ (2020) 経験と歴史を誇る製造拠点
Balluff | JP, MKT, Hirokazu Tsunoda 9 September 2024 2
Page3

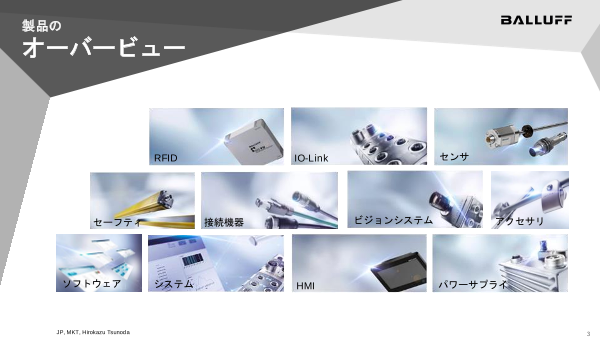

スライド 3
製品の
オーバービュー
RFID IO-Link センサ
セーフティ 接続機器 ビジョンシステム アクセサリ
ソフトウェア システム HMI パワーサプライ
JP, MKT, Hirokazu Tsunoda 3
Page4
スライド 4: IO-Linkとは？
IO-Linkとは？
Page5
スライド 5: IO-Linkとは？
IO-Linkとは？
IO-Linkは産業界のUSB
IO-Linkは、センサやアクチュエータなどのデバイスと
産業用ネットワークをつなぐデジタル通信の国際
規格です。IO-Linkを活用することで、製造現場の末
端までDXしたスマート工場を実現できます。
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 5
Page6
スライド 6: IO-Linkの歴史と背景
IO-Linkの歴史と背景
⚫ ユーザーの要望を元に開発された技術
⚫ センサの迅速でミスのないパラメータ設定が目的
⚫ 2007年にPIのワーキンググループの1つとして、
IO-Link Communityが設立
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 6
Page7
スライド 7: IO-Linkの市場
IO-Linkの市場
28,000 2023年末の出荷ノード数
以上のデバイス 5,160万ノード!!
483社以上の参加企業（2024年5月)
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 7
Page8
スライド 8: IO-Linkの構成
IO-Linkの構成
エンジニアリングツール
⚫ IO-Linkマスタ/ゲートウェイ
PLC /設定ツール、IODDファイル
IO-Linkデバイスと上位コントローラをつなぐ、産業用ネットワー
ク(CC-Link IEFやEtherNet/IP、EtherCAT、PROFINETなど)のス
レーブ
産業用ネットワーク ⚫ IO-Link対応デバイス
通信機能を持つ末端のフィールドデバイス：センサ、アクチュ
IO-Linkマスタ/ エータ、バルブターミナル、RFID、表示灯、ハブ(リモートI/O)、
ゲートウェイ 電源など
⚫ 接続ケーブル
IO-Linkマスタとデバイスをつなぐ、3～5芯の標準的な非シールド
ケーブル
⚫ エンジニアリングツール、設定ツール、IODDファイル
IO-Link対応 IO-Linkのシステムやデバイスの構成、設定、割付けに使用
デバイス
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 8
Page9
スライド 9: IO-Linkの主な機能
IO-Linkの主な機能
安価で入手性の高いケーブルに統一 デバイスを遠隔からパラメータ設定
SP1、SP2、表示単位など
デバイスから教えてくれる自己診断機能 識別情報やFWバージョンも取得可能
レンズが 製造メーカー 型式
汚れています
FWバージョン
September 9, 2024 9
Page10
スライド 10: IO-Linkの主な機能 – デバイス照合とパラメータサーバー機能
IO-Linkの主な機能 – デバイス照合とパラメータサーバー機能
経験を問わずだれでも瞬時に故障したデバイスを交換できるIO-Linkゲートウェイの標準機能
⚫ IO-Linkマスタポートに接続されているデバイ
スのパラメータを保存可能
⚫ 交換後、新規デバイスへ自動的に保存された
パラメータをダウンロード
⚫ デバイスを自動で識別 誤ったデバイスの接
続を回避
⚫ プログラム不要、IO-Linkゲートウェイの設定
のみ
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 10
Page11
スライド 11: IO-Linkのデバイスプロファイル - IODD
IO-Linkのデバイスプロファイル - IODD
⚫ IO-Linkの仕様で定められたデバイスが持つプロファイル
情報：識別情報、設定パラメータ、初期値など
⚫ xml形式のIODDファイルを設定ツールに取り込むと、分
かりやすいGUIでデバイスの設定が可能
⚫ IODDファイルは、各デバイスメーカーのウェブサイトま
たは、IODD Finderからダウンロード可能
※ コントローラのプログラムからデバイスのパラメータを
設定する際、IODDファイルは使用しません。
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 11
Page12
スライド 12: IO-Linkのデータタイプ
IO-Linkのデータタイプ
周期データ 非周期データ
デバイスデータ
プロセスデータ ステータス イベント
識別情報 パラメータ
主な用途 制御用のI/O信号 プロセスデータ 製造元や型式な デバイスの設定 診断情報やイベ
やデータ、一部 の有効性フラグ どの識別データ パラメータ ント譲歩
診断情報
ユーザーによる △
○ × ○ ×
書込み (一部書込み可能)
説明 データ長は2 ～ プロセスデータ メッセージ通信 メッセージ通信 取得方法はネッ
32バイトで、デ と共に送信 やExplicit通信な やExplicit通信な トワークに依存
バイスに依存 どで、読取り/書 どで、読取り/書
込み 込み
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 12
Page13
スライド 13: IO-Linkのインタフェース
IO-Linkのインタフェース
⚫ 1対1の双方向シリアル通信
⚫ 24 VDC 電源と信号を内包(コネクタケーブル
の場合）
⚫ IO-Link通信が確立しない場合、SIO(Standard
I/O)モード*で動作
*デバイスによってSIOモードが用意されていない場合もあります。
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 13
Page14
スライド 14: IO-Linkの通信速度
IO-Linkの通信速度
⚫ 通信速度はデバイスに応じて3タイプ 通信タイプ 通信速度
⚫ IO-Linkゲートウェイはすべての通信速度に対応 COM1 4.8 kbps (約18.0 ms*)
COM2 38.4 kbps (約2.3 ms*)
⚫ IO-Linkゲートウェイからwake-up信号を送信し、
自動で対応通信速度を識別 COM3 230.4 kbps (約1 ms*)
*プロセスデータ2バイトのIO-Link通信周期の目安です。
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 14
Page15
スライド 15
日常の工場運用で、IO-Linkの
メリットを活用する方法とは？
September 9, 2024 15
Page16
スライド 16: IO-Linkの特徴とメリット
IO-Linkの特徴とメリット
Page17
スライド 17: 一目でわかるメリット
一目でわかるメリット
時間とコスト シンプルな
効率性の向上
の削減 導入
すべてのプロセスにメリット
計画・装置設計 導入・立上げ 生産・運用 保守・
メンテナンス
September 9, 2024 17
Page18
スライド 18: 計画・装置設計
計画・装置設計
減 機器の標準化 機能と拡張性の向上
⚫ 選定にかかる労力と時間を削減 ⚫ I/Oや高性能なデバイスの追加も柔軟に対応
⚫ 安価で入手性の高いケーブルに統一 ⚫ あらゆるデバイスを同一のインタフェースに
⚫ 保守品の種類と管理コストを削減 接続可能
⚫ 既存のネットネットワークにも統合可能
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 18
Page19
スライド 19: 計画・装置設計
計画・装置設計
I/Oの分散設置
IO-Link対応I/Oハブを使用した省配線ソリューション
⚫ 省配線：16点のI/O信号伝送をセンサ
ケーブル1本に集約
⚫ 電気設計の柔軟性向上と労力削減
⚫ リモートI/Oの盤外設置で制御盤を縮小
⚫ 短絡・過負荷検知でダウンタイム削減
平均で15~20%のコスト削減
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 19
Page20
スライド 20: 計画・装置設計 – 様々な産業のアプリケーション事例
計画・装置設計 – 様々な産業のアプリケーション事例
ロボットの省配線 拡張性あるコンベア
ユーザーの要望に応じて積層信号灯や識別
ロボットアーム内を通すケーブルを省配線 システム(RFID、コードリーダー)を追加
Balluff Co., Ltd.| MKT, Hirokazu Tsunoda September 9, 2024 20
