素材の特性評価に！画像処理により、サンプルの変形形状を測定するシステム
「変形形状測定システム」は、サンプルに引張荷重を与えた際の変形量を精密に測定するシステムです。
サンプルに対して、X（水平）及びZ（垂直）方向に引張荷重を与え、高速度カメラで撮影した動画を画像処理することにより、マーキング点間の変形量を測定します。
【特徴】
○荷重と変形形状動画を同時に計測・比較することで、
変形形状の精密な計測が可能
○マーキング点の重心・面積・縦横幅における変動を数値化
○多点同時計測により、マーキングした点間の距離を数値化
○画面上に基準スケールを置くことにより、
計算された数値をピクセルからmmに変換可能
詳しくはお問い合わせ、またはカタログをダウンロードしてください。
このカタログについて
| ドキュメント名 | 変形形状システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 827.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | TMCシステム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

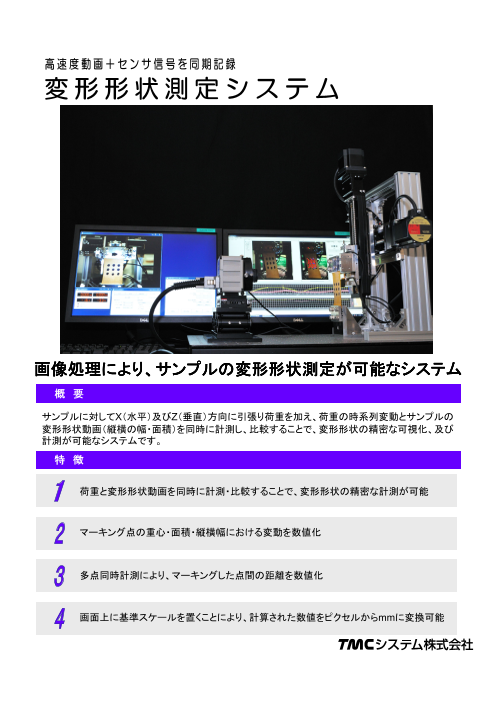

Page1
画像処理により、サンプルの変形形状測定が可能なシステム
サンプルに対してX（水平）及びZ（垂直）方向に引張り荷重を加え、荷重の時系列変動とサンプルの
変形形状動画（縦横の幅・面積）を同時に計測し、比較することで、変形形状の精密な可視化、及び
計測が可能なシステムです。
荷重と変形形状動画を同時に計測・比較することで、変形形状の精密な計測が可能
マーキング点の重心・面積・縦横幅における変動を数値化
多点同時計測により、マーキングした点間の距離を数値化
画面上に基準スケールを置くことにより、計算された数値をピクセルからmmに変換可能
Page2
① ② ③ ④
⑤
⑥
①動画データ一覧
②画像処理前データ ③画像処理後データ
④画像処理設定画面
⑤実測データ（X荷重・Z荷重）
⑥画像処理計測データ（横幅・縦幅・面積）
