振り角度±135！フレキシブル基板の耐折強さを評価
プラスティックフィルム・フレキシブルプリント配線板（FPC）等の材料を規定の
角度や速度で屈曲を繰り返し、材料の破断または短絡するまで試験を行います。
特徴
●振り角度±135°の範囲で自由に角度設定が可能
●タッチパネルにて試験条件のパラメーター設定可能
●積層表示灯により稼働・終了・異常などが確認可能
例：装置近くにWebカメラを設置するなどし、遠隔監視等も可能
※詳細はカタログをダウンロードしてご確認ください。
気になる点がございましたら、お気軽にTMCシステムへお問合せください。
このカタログについて
| ドキュメント名 | Ｍ Ｉ Ｔ 耐 折 度 試 験 機 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 390.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | TMCシステム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

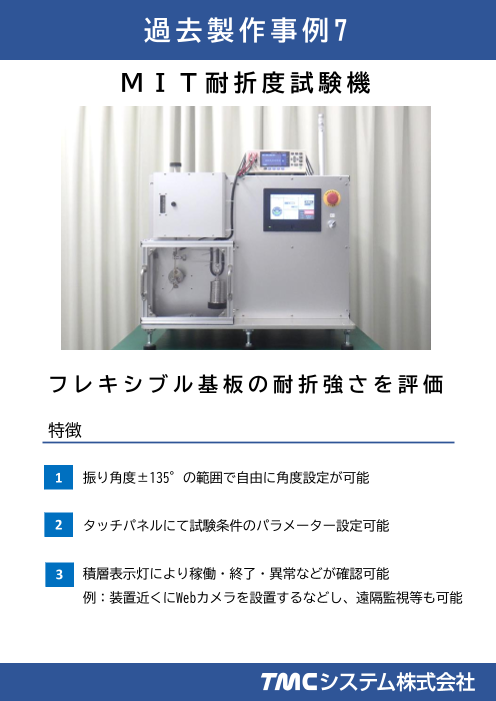

Page1
スライド 1: 過去製作事例7
過去製作事例 7
ＭＩＴ耐折度試験機
フレキシブル基板の耐折強さを評価
特徴
1 振り角度±135°の範囲で自由に角度設定が可能
2 タッチパネルにて試験条件のパラメーター設定可能
3 積層表示灯により稼働・終了・異常などが確認可能
例：装置近くにWebカメラを設置するなどし、遠隔監視等も可能
Page2
スライド 2
構成例
◆ＭＩＴ耐折度試験機
プラスティックフィルム・フレキシブルプリント配線板（FPC）等の材料を規定の
角度や速度で屈曲を繰り返し、材料の破断または短絡するまで試験を行います。
タッチパネル・パラメーター設定
・振り角度
②
・折り曲げR
・印加荷重
・試験回数
・試験速度
⑥
仕様
項目 仕様
試験片 幅：10～15ｍｍ、奥行：110～150mm、厚み：6～500μｍ
折り曲げR 先端治具により設定
0.1～1.0kgf ±10％ 精度：設定値に対して±10％
印加荷重
デッドウェイト式
MAX 200万回
試験回数
入力可能設定値：9999999回
1往復/分～180往復/分（1往復/分刻み）
試験速度
速度精度：設定値に対して±10％
お問い合わせ
詳細は下記まで、お気軽にお問合せください。
TEL 044-211-6551 〒 2 1 0 - 0 0 0 1 神奈川県川崎市川崎区本町 1 - 6 - 1
MAIL customer_contact@tmcsystem.co.jp
