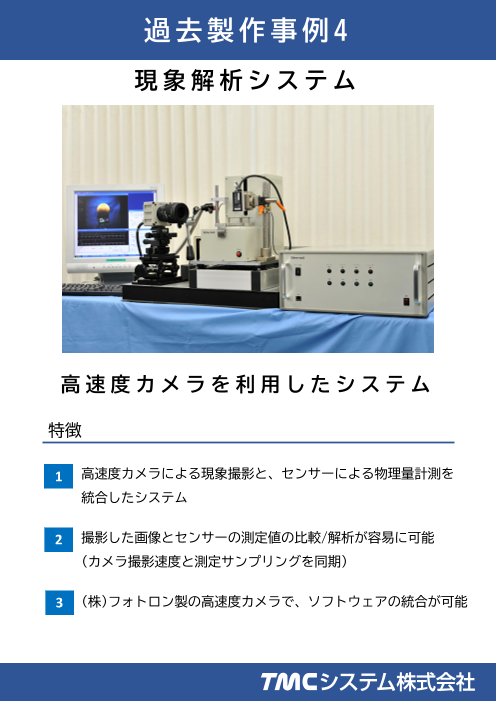

過去製作事例 4 現象解析システム 高速度カメラを利用したシステム 特徴 1 高速度カメラによる現象撮影と、センサーによる物理量計測を 統合したシステム 2 撮影した画像とセンサーの測定値の比較/解析が容易に可能 (カメラ撮影速度と測定サンプリングを同期) 3 (株)フォトロン製の高速度カメラで、ソフトウェアの統合が可能

構成例 1.落下衝撃解析システム (高速度カメラ＋力センサ) ◆落下物の衝撃解析装置 落下物の画像撮影と衝撃力を ① 計測、取得したデータを同期 ③ させ、ソフトウェア上で解析 ② します。 ④ ①高速度カメラ画像 ：撮影画像を表示します ②測定値表示 ：測定値のグラフを表示します ③カメラ操作画面 ：高速度カメラの設定・画像の補正を行います ④装置操作画面 ：装置の操作を行います 2.放電観察システム ◆アーク放電の可視化装置 電圧・電流情報 電極AとBの間に電圧を印可し、 PC 画像情報 オシロスコープ 高速度カメラ 電極の距離を徐々に放し、 電流値 アーク放電を発生させます。 電極A 電極B 電流計 LAN アーク放電の画像撮影及び、 変位 カメラボード 自動ステージ センサ モータコントロ－ル 放電距離・電圧・電流などを ボード パルスカウンタ 変位信号 ボード 電源 計測し、取得データをソフト A/D変換ボード 電圧制御信号 ウェア上で解析します。 お問い合わせ 詳細は下記まで、お気軽にお問合せください。 TEL 044-211-6551 〒 2 1 0 - 0 0 0 1 神奈川県川崎市川崎区本町 1 - 6 - 1 MAIL customer_contact@tmcsystem.co.jp
