高速度画面＋センサ信号を同期記録
特徴
●同期した高速度動画とデータで、様々な現象解明のヒントに
●ひずみ計測アプリなどを付加し、疲労破壊観察や落下観察を行うシステムへ
●既設設備へのシステム付加、(株)フォトロン製高速度カメラへのシステムの追加も可能
構成例
疲労破壊観察システム
試験片に一定の繰り返し引張荷重を与えて疲労破壊を起こさせ、その破断の瞬間の
動画・荷重及び変位の過渡現象を同期記録・再生することにより、視覚的に疲労破
壊のメカニズムの検証を行います。
※詳しくはカタログをダウンロードしてご覧ください。
また、気になる点がございましたらお気軽にお問合せください。
このカタログについて
| ドキュメント名 | 現象観察システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 493.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | TMCシステム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

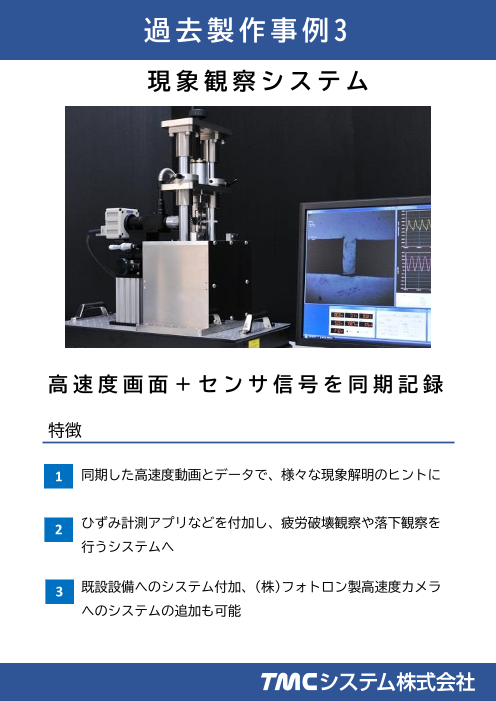

スライド 1: 過去製作事例3
過去製作事例 3
現象観察システム
高速度画面＋センサ信号を同期記録
特徴
1 同期した高速度動画とデータで、様々な現象解明のヒントに
2 ひずみ計測アプリなどを付加し、疲労破壊観察や落下観察を
行うシステムへ
3 既設設備へのシステム付加、(株)フォトロン製高速度カメラ
へのシステムの追加も可能
Page2
スライド 2
構成例
◆疲労破壊観察システム
試験片に一定の繰り返し引張荷重を与えて疲労破壊を起こさせ、その破断の瞬間の
動画・荷重及び変位の過渡現象を同期記録・再生することにより、視覚的に疲労破
壊のメカニズムの検証を行います。
① ④
② ③
⑦
⑤
2.放電観察システム ⑥
※表示イメージ
基本ソフト
ひずみ計測アプリケーション
①高速度カメラ画像
②サンプリングデータグラフ ①動画データ一覧 ⑥画像処理から求めたデータ
③状態モニター ②画像処理前データ （横幅・縦幅・面積）
④カメラ操作画面 ③画像処理後データ ⑦画像処理から求めた数値
⑤装置操作画面 ④設定画面 (横幅・縦幅・面積）を表示
⑤実測データ(変位・荷重)
構成図 仕様
項目 仕様
加振周波数 40～300Hz(1Hz刻み)
加振ストローク ～±70μm
最大動的荷重 ±890N
測定 範囲 分解能
荷重 ±1kN 30mN
変位 ±3mm 0.09μm
サンプリング周期 最大50μS(20kHz)
破断検知によるエンドトリガ(自動)
集録タイミング
またはマニュアルトリガ(任意)
記録画素数 512×512(2,000fps)
記録時間 4秒(2,000fps)
