視覚的に疲労破壊のメカニズムを検証
特徴
●速度カメラによる現象撮影とセンサーによる物理量計測を同時に行うシステム
●撮影した画像とセンサーの計測値の比較/解析が容易に可能
(撮影速度と測定サンプリングを同期)
●視覚的に疲労破壊のメカニズムを検証可能
試験片に一定の引張荷重を与えて疲労破壊を起こさせ、
その破断の瞬間の動画、荷重及び変位の過渡現象を同期記録し再生することにより、
視覚的に疲労破壊のメカニズムの検証を行うことが可能です。
仕様などの詳細は、カタログをご確認ください。
このカタログについて
| ドキュメント名 | 引張荷重疲労破壊観察システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 393.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | TMCシステム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

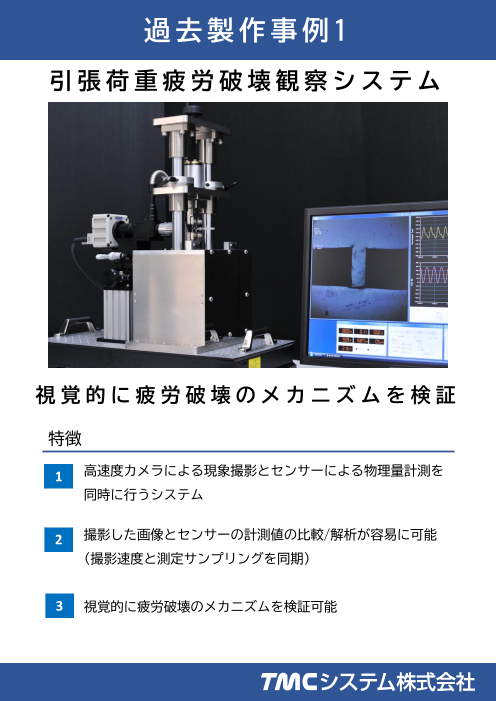

スライド 1: 過去製作事例1
過去製作事例 1
引張荷重疲労破壊観察システム
視覚的に疲労破壊のメカニズムを検証
特徴
1 高速度カメラによる現象撮影とセンサーによる物理量計測を
同時に行うシステム
2 撮影した画像とセンサーの計測値の比較/解析が容易に可能
(撮影速度と測定サンプリングを同期)
3 視覚的に疲労破壊のメカニズムを検証可能
Page2
スライド 2
構成図
仕様
項目 仕様
加振周波数 40～300Hz(1Hz刻み)
加振ストローク ～±70μm
最大動的荷重 ±890N
測定 範囲 分解能
荷重 ±1kN 30mN
変位 ±3mm 0.09μm
サンプリング周期 最大50μS(20kHz)
破断検知によるエンドトリガ(自動)
集録タイミング
またはマニュアルトリガ(任意)
記録画素数 512×512(2,000fps)
記録時間 4秒(2,000fps)
