製鉄所などの現場で豊富な経験をもつ技術者が、現物をスケッチして図面化いたします！
こんなお困りごとがある方へ
●部品の補修をしたいが図面がない
●古い設備の図面がない
製鉄所などの現場で豊富な経験をもつ技術者が、
現物をスケッチして図面化いたします！
☆現物をスケッチして図面化
製鉄所などの現場で豊富な経験をもつ技術者が、
機械部品や製缶品などの現物をスケッチして図面化します
☆図面などのCAD化の対応可能
スケッチ製図だけでなく、手書き図面や経年劣化で
見づらくなった図面などのCAD化の対応も可能です。
☆このようなご要望にお応えいたします。
・改造したいが、図面がない
製鉄所の設備を補修したり、工場の機械を改造したいとき、
機械部品などの現物をスケッチして図面化いたします。
・修理の図面がほしい
壊れた装置部品を修理したいが、改造されていて現物と図面が
違うときも、おまかせください。
・図面を整備したい
手書き図面や昔の図面が経年劣化して見づらくなったり、
煩雑になった図面を管理しやすく整備いたします。
☆実績
・シリンダ・減速機・ブラケット・作業用デッキ・予備品置台など
このカタログについて
| ドキュメント名 | スケッチ設計 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 516.1Kb |
| 取り扱い企業 | TMCシステム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

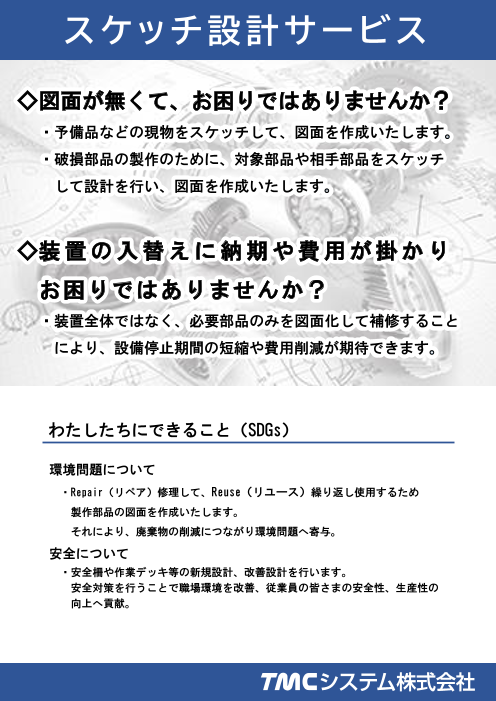

スライド 1: スケッチ設計サービス
スケッチ設計サービス
◇図面が無くて、お困りではありませんか？
・予備品などの現物をスケッチして、図面を作成いたします。
・破損部品の製作のために、対象部品や相手部品をスケッチ
して設計を行い、図面を作成いたします。
◇装置の入替えに納期や費用が掛かり
お困りではありませんか？
・装置全体ではなく、必要部品のみを図面化して補修すること
により、設備停止期間の短縮や費用削減が期待できます。
わたしたちにできること（SDGs）
環境問題について
・Repair（リペア）修理して、Reuse（リユース）繰り返し使用するため
製作部品の図面を作成いたします。
それにより、廃棄物の削減につながり環境問題へ寄与。
安全について
・安全柵や作業デッキ等の新規設計、改善設計を行います。
安全対策を行うことで職場環境を改善、従業員の皆さまの安全性、生産性の
向上へ貢献。
Page2
スライド 2
スケッチ手順
現物を確認 寸法測定 CADで図面化
対応例
シリンダー 減速機
作業用デッキの拡張 架 台
お問い合わせ
詳細は下記まで、お気軽にお問合せください。
〒212-0012 神奈川県川崎市幸区中幸町3-28-2
TEL 044-555-6171
MAIL customer_contact@tmcsystem.co.jp
