Page1

新製品 スマートセンサ • 距離測定 | 連続監視 | 任意設定 | 予知保全 耐溶接近接センサ及び耐スパッタアクセサリ • 革新的プロテクションで長寿命 フルメタル光電センサM12/M18シリーズ • 堅牢で優れたバックグラウンドサプレッション ライトカーテン・エクステンデッド・スリム • Bluetooth®によるワイヤレス設定 RFID(IO-Link対応) • 堅牢、高い費用対効果、簡単設置 製品概要 2021 IoTへのセンサデータ出力 WELD-IMMUNE

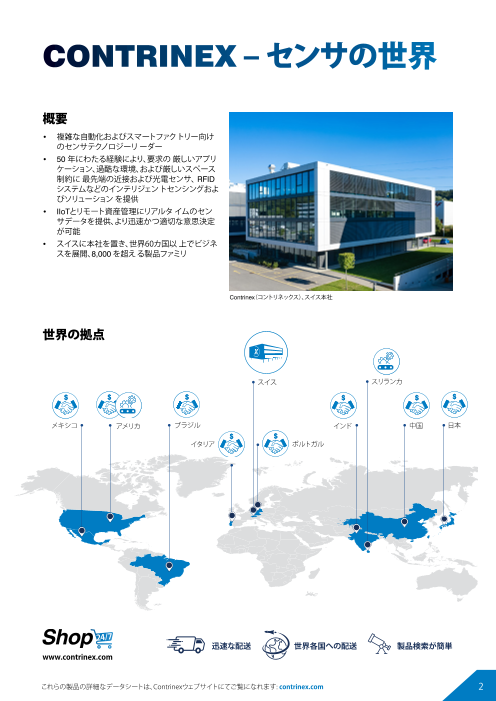

Page2

CONTRINEX – センサの世界 概要 9 セーフティやRFIDシステムも含め近 接センサや光電センサに関するテク ノロジーリーダー 9 厳しい環境条件でのミニチュアセン サ、長距離タイプセンサや機器のワ ールドマーケットリーダー(フルメタ ル、高耐圧、高耐熱) 9 世界中60カ国以上にあり、本社は スイス 9 8000製品 Contrinex(コントリネックス)、スイス本社 世界の拠点 アメリカ スイス インド スリランカ メキシコ ドイツ 日本 フランス ブラジル イタリア ポルトガル 中国 2 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 3

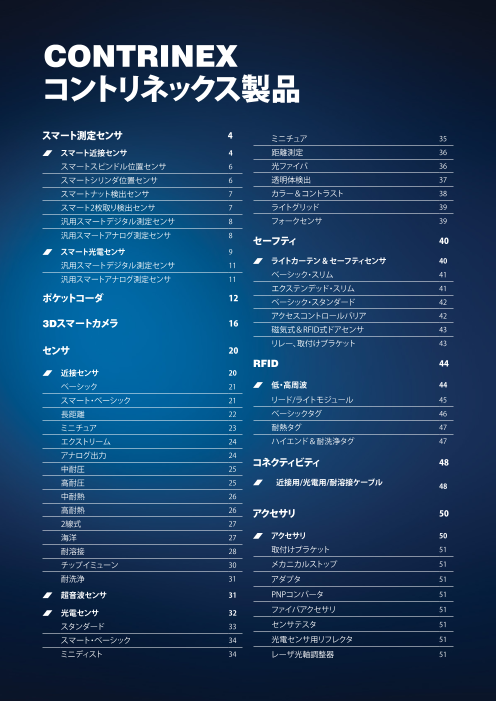

Page3

コントリネックス 製品群 センサ スマートセンサ 近接センサ 6 適応アプリケーション 7 近接センサ ベーシック 8 ミニチュア 9 エクストリーム 10 アナログ出力 10 中耐圧 11 高耐圧 11 中耐熱 12 高耐熱 12 2線式 13 海洋 13 耐溶接 14 チップイミューン 15 ダブルシート 15 耐洗浄 16 超音波センサ ショート&標準ハウジング 16 光電センサ スタンダード 17 ミニチュア 18 ファイバセンサ&ファイバ 19 距離測定 19 透明体検出 20 カラー&コントラスト 21 ライトグリッド 22 フォークセンサ 22 セーフティ ライトカーテン & セーフティセンサ ベーシック (ライトカーテン) 23 スタンダード (ライトカーテン) 23 エクステンデッド・スリム (ライトカーテン) 23 磁気式 & RFID式セーフティセンサ 24 アクセサリ 24 RFID 低周波 & 高周波 ベーシック (タグ, リード/ライトモジュール) 25 USB (リード/ライトモジュール) 25 耐熱 (タグ) 25 エクストリーム (タグ, リード/ライトモジュール) 26 耐洗浄 (タグ, リード/ライトモジュール) 26 IO-Link (リード/ライトモジュール) 26 アクセサリ 27 特殊な製品についてはwww.contrinex.comウェブサイトからダウンロードでき るContrinexカタログを参照してください。 2 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 3
Page4

ファンクション* データモニタリング 出力状態は常にモニターされています。信号自体だけでなく検出距離の 80%での状態もモニターされています。よってセンサが仕様ギリギリで動 9 9 9 9 いていないか確認できます。 診断 センサの作動状態はチェックされます。断線、電源電圧低下、LC発振器停 止や違うセンサの取付けはIO-Linkを通して直接送られ、修理、メンテナン 9 9 9 9 スや交換が迅速に可能です。 検出カウンタ 検出はカウントされます。検出回数を記録することでスピードやパーツの 数を計算できます。カウンターのリセットはIO-Linkメッセージで可能です。9 9 9 9 温度 センサの内部温度は常時測定されています。これによりそのアプリケーシ ョンの周囲温度について通知できます。更に予防保全や診断目的に使用 9 9 9 できる最大温度が保存されます。 ON/OFFディレイ 出力のタイミングを設定できます。アプリケーションのニーズにより、プログ ラミングで出力スイッチングを遅らせたり伸ばしたりできます。 9 9 9 9 NO/NC選択 出力スイッチングモードはNOまたはNCとして選択できます。1つのセン サタイプでアプリケーションの多くのニーズに設定できます。これにより多 9 9 9 種のセンサタイプの在庫を減らすことができます。 感度とティーチ しきい値を変えることでセンサの感度は遠隔調整できます。またはしきい値 をアプリケーションに合わせるためにティーチファンクションが使用できま す。合わせ込まれた検出距離は、交換されたセンサへ現在の感度をアップ 9 9 9 ロードすることで簡単なセンサ交換を確実にします。 ライトオン/ダークオン選択 LO DO 出力スイッチングモードは、ライトオンまたはダークオンの選択ができます。 1つのセンサタイプでアプリケーションの多くのニーズに設定できます。こ 9 れにより多種のセンサタイプの在庫を減らすことができます。 LIGHT-ON/DARK-ON SELECTION センサモード アプリケーションのニーズにより異なる3つのモードが選択できます。 “ノーマル”、“ファスト”と“ファイン”です。“ノーマル”モードはスピードと精 度においてバランスが取れています。“ファスト”モードはスピード優先、 9 9 9 SENSOR MODE “ファイン”モードは精度優先です。 シーケンス選択 1 透過型センサのクロストーク耐性として異なった9個までの投光シーケン 2 スを受光器と合わせるために選択できます。 9 SEQUENCE SELECTION * 機能はセンサタイプやシリーズによって変わります。 4 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 5 近接センサ 光電センサ RFID スマートセンサ
Page5

IoTへのセンサデータ出力 クラウド分析 0011010001011010000110101 センサ RFID 光電センサ 近接センサ コントリネックスセンサの “ プロセスデータの連続監視 “ センサ状態の連続診断 スマートコミュニケーション “ 総合的ダッシュボードによる概要把握及び予知保全 “ プラグ&プレイによる新規及び増設 “ クラウドへワイヤレスデータ転送 (PLC不要) 4 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 5 01101 01 000 00010 1101 00110 1 0011010001011010000110101
Page6

スマートセンサ 距離測定 | 連続監視 | 任意設定 | 予知保全 主な特長 スピンドル加工機 マルチモード ユーザー任意 予知保全機能 高精度測定 設定出力 Q1 金属リサイクル Q2 センサ間直接接続 ユーザー設定メモリ デュアルチャネル 適応産業 自動化、包装、ロボティクス、自動車製造工程、グリーンエネルギー、環 境、ロジスティクス、工作機械、アセンブリ、食料および飲料、繊維、搬 コンベアシステム 送機器 ハイライト 9 単一のセンサで複数のセンシングモード 直接測定:距離測定、横位置測定(一定距離)、特徴(穴など)検出 間接測定:角度測定、横位置測定(傾斜面)、力測定、振動測定、 ステップカウント 9 卓越した汎用性により予備品在庫を共通化 ピック&プレイスロボット 9 自己監視機能により、メンテナンスコストを削減 9 センサ内蔵ロジックにより、センサ間でシステムロジック構築 可能 9 固有センサIDにより、実装のミスを排除 ハウジングサイズ mm M8* M12* M18* スマートセンサ (sn mm) 0~6 0~10 0~20 6 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 7
Page7

強力なコネクテッド スマートセンサ インテリジェンス IoTへのセンサ データ出力 空気圧シリンダ リニアガイド 適応アプリケーション 適応アプリケーション “ ピストンの横方向変位 “ メンテナンス用、温度、振 “ 高速アプローチかつ “ IO-Linkスマートプロファ の高分解能測定 動、カウントデータの活用 信頼性の高い位置 イルは、制御システムの統 “ 時間間隔で繰り返し高 “ センサ設定値のローカル 検出 合を簡素化 速変位測定 保存により、プラグアンド “ 最終段位置決め時の DUAL CHANNEL プレイでの交換可能 高精度横位置測定 “ センサ設定値は、ローカ ルIO-Linkマスタに自動的 にバックアップ “ 内蔵メモリ内の累積 “ ユーザーしきい値設 データによる速度勾 “ タイムクリティカルなイベ 配生成 ント通知用の高速通信 定により、正確なウィン ドウモード検出可能 DUAL CHANNEL “ 固有センサIDにより、実装 のミスを排除 スピンドル リサイクル 適応アプリケーション 適応アプリケーション “ しきい値アラームは、過熱 “ ドローバー位置の正確 と耐用年数の終了を通知 “ 一定距離でのマルチモ なリアルタイム測定 センサ設定値は、ローカル ードターゲット認識 “ IO-Linkマスタに自動的に バックアップ “ ユーザー設定値によ “ 累積サイクル/ターゲットカ り、正確な移動終了位 “ 固有センサIDにより、 ウントモード 置の検出を保証 実装のミスを排除 “ しきい値アラームは、過熱 100101 “ セルフテスト機能がセン と耐用年数の終了を通知 011001 サの故障を防止 “ センサ設定値は、ローカル ハウジングサイズ mm M8* M12* M18* “ タイムクリティカルな “ エアナイフアクチュエ IO-Linkマスタに自動的に イベントの高速通知 ータとの高速通信 バックアップ スマートセンサ (s mm) 0~6 0~10 0~20 DUAL CHANNEL DUAL CHANNEL n 6 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 7
Page8

近接センサ 通常環境に最適 ベーシック 主な特長 9 優れたコストパフォーマンス 9 優れた精度 自動紡績機 9 デジタル温度補正による安定検出 9 耐振動 適応産業 自動車製造工程、工作機械、エネルギー、包装、物流、繊維、 アセンブリ、自動化 ハイライト C44シリーズ クレーンの位置検出 9 非常に柔軟なセンサソリューション 9 IP68/IP69K 9 5方向に装着可能な可動検出面 9 長距離検出 9 簡単なクリックロック式取り付け フルメタル ベーシック 風力タービンの速度監視 9 Condet® テクノロジー 9 検出面も含めたステンレス一体構造 9 鉄もアルミも同距離検出 9 機械的、化学的に堅牢 長距離タイプ 自動車工場における検出 9 20年以上にわたり実績のある、最大4倍の検出距離 9 Condist®テクノロジーとContrinex ASICによる優れた性能 9 カーボンファイバ等の特殊素材検出 ハウジングサイズ mm ∅ 6.5 M8 C8 M12 M18 M30 C44 クラシック 1.5~2 1.5~4 1.5~2 2~8 5~12 10~25 15~40 長距離タイプ 3 3~6 3 6~10 12~20 22~40 – フルメタル – 2 – 3 5 10 – 8 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 9 sn mm
Page9

世界最小 近接センサ IoTへのセンサ データ出力 全機能内蔵、最小サイズ ミニチュア 主な特長 9 IO-Linkを搭載し市場で最小の近接センサ 9 スペースに制限がある場所に最適 9 −25°~+70°C (フルメタルは+85°) まで安定 ピック&プレイスロボット 9 センサ重量わずか15g 9 高いストレス環境下での長期信頼性を保つ真空樹脂充填 適応産業 工作機械、車両、アセンブリ、自動化、ロボティクス、マイクロメカニクス、 特殊用途機械 ハイライト cm MiniMini 0 リニアドライブ 9 埋め込み型超小型デバイス 1 9 ハウジング長 12mm, 直径3mm, ステンレス V2A 9 長い検出距離: 1mm 2 9 8000Hzまでの高速応答 3 4 小型フルメタル 工作機械の位置制御 9 Condet®テクノロジーとContrinex ASICによる優れた性能 5 9 検出面も含めたステンレス一体構造 9 長い検出距離 6 9 鉄もアルミも同距離検出 9 12MPaまでの耐圧 長距離タイプ 自動紡績機 9 20年以上にわたり実証されている長距離検出 9 Condist®テクノロジーとContrinex ASICによる優れた寿命と 電磁適合性 ハウジングサイズ mm ∅ 3 M4 ∅ 4 M5 C5 クラシック 0.6~1 0.6~1 0.8~1.5 0.8~1.5 0.8~1.5 長距離タイプ – – 2.5 2.5 – フルメタル – – 3 3 – 8 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 9 sn mm
Page10

近接センサ 過酷な環境下でも最高の耐性 エクストリーム 主な特長 9 検出面も含めたステンレス一体構造 9 機械的、化学的に堅牢 金属部品加工機 9 耐腐食性 9 IP68/IP69K、耐海水 9 10MPaまでの耐圧 9 鉄もアルミも同距離検出 適応産業 ミキサー車両 自動車製造工程、工作機械、海洋(舶用・港湾)、自動車、包装、物流、搬送機器 ハウジングサイズ mm M8 M12 M18 M30 C23 フルメタル (sn mm) 3~6 2~15 5~20 10~40 7 距離制御のためのアナログ出力 アナログ出力 主な特長 位置制御のための距離監視 9 長い検出距離 9 最高の温度安定性 9 優れた繰返し精度 9 ミクロンオーダーの分解能 9 電流または電圧出力 適応産業 駆動ベルトの張力監視 工作機械、包装、物流、搬送機器、繊維、印刷、金属選別、品質管理、 振動モニタリング ハウジングサイズ mm C8 M8 M12 M18 M30 長距離タイプ (sn mm) 0~4 0~4 0~6 0~20 0~40 10 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 11
Page11

近接センサ 20MPaまでの耐圧 中耐圧 主な特長 金属部品加工機 9 20MPaまでの耐圧 マイクロメカニカルグリッパー 9 機械的、化学的に堅牢 9 IP68 9 気密な検出面 9 小型 適応産業 ポンプ、バルブ制御 自動車製造工程、工作機械、エネルギー、空気圧、潤滑システム、ポンプ、 バルブ ハウジングサイズ mm ∅ 4 ∅ 6.5 M8 クラシック 0.6 – – 長距離タイプ – 2.5 2.5 50MPaまでの耐圧 高耐圧 主な特長 9 マーケットで最も高い定格耐圧(50MPa)とピーク耐圧(100MPa) 油圧シリンダー制御 9 耐圧力サイクル-マーケット標準品より50倍長い寿命 9 気密な検出面 9 広い温度範囲−25°C~+100°C 適応産業 駆動ベルトの張力監視 自動車製造工程、工作機械、エネルギー、海洋(舶用・港湾)、 コンクリートポンプのバルブ制御 油圧および流体動力、コンクリートポンプ、射出成形機 ハウジングサイズ mm M5 / P5 M8 / P8 M12 / P12 M14 / P20 長距離タイプ 1 1.5 1.5~2.5 3 フルメタル – – 1.5 – 10 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 11 sn mm sn mm
Page12

近接センサ +120℃までの耐熱 中耐熱 主な特長 航空機のドア監視 9 +120℃までの耐熱 9 長期の優れた信頼性 9 群を抜く精度 適応産業 自動車部品センシング 自動車製造工程、工作機械、エネルギー、航空宇宙 ハウジングサイズ mm M5 M8 M12 M18 クラシック (sn mm) 0.8 4 2~4 5 +230℃までの耐熱 高耐熱 主な特長 自動ベーカリー機器 9 電子部品の完全封止による最高の長期安定性 9 長寿命 9 高温下での高信頼性検出 9 +180℃までのアンプ内蔵モデル 9 +230℃までのアンプ中継モデル 自動車の塗装 適応産業 自動車製造工程、塗装工場、表面処理、ベーカリー機器 ハウジングサイズ mm M8 M12 M18 M30 M50 クラシック (sn mm) 2 3 / 4 5 10 / 15 25 12 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 13
Page13

近接センサ 容易な設置と高い応答周波数 2線 主な特長 自動車部品検出 9 直列接続できる2線式センサ 9 サイズは∅ 3mm~M30と5×5mm 9 DC と AC/DC タイプ 9 応答周波数10,000HzまでのNAMURタイプ 適応産業 スピンドル加工機 自動車製造工程、工作機械、包装、物流、搬送機器、繊維 ハウジングサイズ mm ∅ 3 M4 ∅ 4 M5 C5 ∅ 6.5 M8 M12 M18 M30 クラシック (s mm) 0.6 0.6 0.8 0.8 0.8 1.5 1.5 / 2 / 5 / 10 / n 2.5 4 8 15 船舶、港湾及び海上 海洋 主な特長 9 GL認定、 クラス DNV-GL-CG-0339 9 特有EMC保護 プロペラシャフトの摩耗監視 9 耐腐食性、耐海水 9 IP68/IP69K 9 温度範囲−25~+85°C 9 フルメタルタイプ: 検出面も含めたステンレス一体構造 (V4A /AISI 316L), 鉄もアルミも同距離検出 9 最大耐圧50MPa(ピーク80MPa) 適応産業 船内の機械スペース 船舶、港湾および海洋施設、作機械、エネルギー、自動車 ハウジングサイズ mm M10 M12 M18 M30 P12G C23 フルメタル – 6 10 20 1.5 7 クラシック 0.6 – – – – – 12 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 13 sn mm
Page14

近接センサ 過酷な環境向け IoTへのセンサ データ出力 革新的プロテクションで長寿命 耐溶接 主な特長 自動車 スパッタ防止コーティング Activstone™ スポット、MIGおよびMAGの溶 接スパッタに耐える全面コーティング 耐高磁界 溶接機 Contrinexのセンサは溶接による15 kAまでの 高磁界耐性 耐衝撃性 検出面も含めたステンレス一体構造と 自動車製造工程 Condet®テクノロジーによる耐衝撃性フルメタ ルセンサ 適応産業 溶接機器 自動車製造工程、溶接機器 *Q2/2021発売予定 ハウジングサイズ mm M8 M12 M18 M30 C23 フルメタル 3 6 10 16 7 *クラシック 2 4 8 – – アクセサリ ケーブル 保護チューブ 取付けブラケット 14 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 15 sn mm
Page15

近接センサ 過酷な機械加工現場用途 チップイミューン 主な特長 自動車 9 検出は鉄、ステンレス、アルミニウム、真鍮、銅、チタンなどの 金属部品加工機器 切削屑の影響を受けない 9 検出物は上記金属材質 9 検出面も含めたステンレス一体構造、IP68/IP69K 9 使用温度範囲−25℃~+85°C 9 サイズM12, M18 と M30 9 12mmまでの検出距離 金属リサイクル 適応産業 自動車製造工程、工作機械 ハウジングサイズ mm M12 M18 M30 フルメタル (sn mm) 3 5 12 金属加工における金属シート2枚取り検出 ダブルシート 主な特長 板金のロボットハンドリング 9 2枚シート検出 (鉄とアルミ) シート1枚の厚さは0.8~1.2mm 9 フルメタル: 検出面も含めたステンレス一体構造 9 耐腐食性 9 IP68/IP69K 9 8MPaまでの耐圧 成形部品の重送防止 適応産業 自動車製造工程、工作機械、表面処理、プレス成型、アルミニウム産業 ハウジングサイズ mm M30 フルメタル (sn mm) 4 14 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 15
Page16

近光接電センサ 最も過酷な洗浄プロセス用ECOLAB認定品 耐洗浄 主な特長 9 耐腐食性 卵包装コンベア 9 食品安全 9 IP68/IP69K 9 フルメタルタイプ: 検出面も含めたステンレス一体構造、鉄もアルミも同距離検出、 Ecolab認定 適応産業 食品および飲料、包装、物流、資材処理、製薬産業、 ビール醸造設備 工業用洗浄システム ハウジングサイズ mm M12 M18 M30 フルメタル 6~10 10~20 20~40 クラシック 2 – – 超音波センサ 液体または粒状の検出に理想的 主な特長 9 位置、距離、高さ、レベルを正確に制御 9 検出距離6000mm 9 反射&リフレクタ型 9 食品仕様ステンレスまたはプラスチック製の堅牢なハウジング、 プラスチック製造におけるレベルモニタリング IP67 9 M18標準またはショートハウジング 9 M30標準または大型検出面 9 多種な出力タイプ 適応産業 包装、物流、搬送機器、食品および飲料、農業、充填機 食品産業における液面検出 *メタルまたはプラスチックハウジング **プラスチックハウジング シリーズ M18 M18 M30 M30 ハウジングサイズ mm ショートハウジング* 標準ハウジング* 標準ハウジング* 大型検出面** 反射型 300 / 1,200 900 / 2,000 2,500 / 3,500 6,000 リフレクタ型 300 / 1,200 900 / 2,000 – – 16 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 17 sn mm sn mm
Page17

世界をリードする 光電センサ バックグラウンド サプレッション IoTへのセンサ データ出力 トップクラスのパフォーマンス スタンダード 主な特長 9 トップクラスの検出範囲 9 優れたバックグラウンドサプレッション特性 卵包装コンベア 9 光源: 赤色、赤外、レーザ、ピンポイントLED 自動紡績機 適応産業 自動車製造工程、工作機械、包装、物流、搬送機器、食品および飲料、繊維 ハイライト C23シリーズ 飲料充填機 9 小型プラスチックハウジング、20×30×10mm 9 ピンポイントLEDによる優れたバックグラウンドサプレッション特性 9 IO-Link(全てのPNP出力に搭載) 9 相互干渉防止 9 安定アラーム出力(出力2)バージョンあり 9 IP67、 Ecolab認定 M18Pシリーズ コンベアシステム 9 ショートハウジングM18×33mm( ケーブルタイプ) M18×37mm(コネクタタイプ) 9 ピンポイントLEDによる優れたバックグランドサプレッション特性 9 IO-Link(全てのPNP出力に搭載) 9 相互干渉防止 9 簡単、正確な取付け可能 9 特殊アクセサリにより90°光軸変更可能 *Q4/2021発売予定 **Q3/2021発売予定 シリーズ M12M* 1120 M18P M18M** 1180 C23 3030 4050 C55 ハウジングサイズ mm M12 M12 M18 M18 M18 20×30×10 30×30×15 40×50×15 50×50×23 食品産業における液面検出 反射型 800 300 1,200 1,200 250 / 600 1,500 600 / 1,200 1,200 – リフレクタ型 4,000 1,500 7,000 7,000 2,000 8,000 2,000 / 4,000 4,000 – 透過型 10,000 10,000 / 50,000 30,000 30,000 20,000 / 50,000 30,000 6,000 / 12,000 50,000 – バックグランド サプレッション型 – – 250 250 120 300 200 500 5,000 16 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 17 sn mm
Page18

世界最小 光電センサ IoTへのセンサ データ出力 マーケット最小 ミニチュア 主な特長 D04/M05/0507シリーズ C12シリーズ 9 堅牢なスチールハウジングの反射型 9 プラスチックハウジング, および透過型: ∅ 4mm, M5または 13×21/27×7mm マイクロメカニカルグリッパ 5×7×40mm 9 赤色ピンポイントLED, 可視光スポット 9 非常にコンパクトなアンプ内蔵光電 9 長い検出範囲 センサ 9 3回転ポテンショメータ付き120mmま 9 フォーカス赤色光による高精度検出 でのバックグランドサプレッション 適応産業 包装、物流、搬送機器、アセンブリ、自動化、ロボティクス、精密機器、半導体、 電子機器、自動販売機、小型コンベア、グリッパ ハイライト cm 0 D04 シリーズ 1 プリント基板の部品チェック 9 ステンレス製(V2A)埋め込み式ハウジング,∅ 4mm 9 校正済み検出範囲 2 9 拡張タイプでティーチ機能有効 9 高い応答周波数 3 9 ケーブルまたは M8ピッグテール 9 IP67 4 M05 シリーズ 5 小型部品の検出 9 ステンレス製(V2A)埋め込み式ハウジング, M5 6 9 校正済み検出範囲 9 拡張タイプでティーチ機能有効 9 高い応答周波数 9 ケーブルまたは M8ピッグテール 9 IP67 シリーズ D04 M05 0507 C12 ハウジングサイズ mm ∅ 4 M5 5×7×40 13×21/27×7 反射型 12 / 24 / 60 / 120 12 / 24 / 60 / 120 20 / 50 / 90 – バックグランドサプレッション型 – – – 15 / 30 / 120 リフレクタ型 – – – 3,000 透過型 600 600 – 2,000 18 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 19 sn mm
Page19

光電センサ 信頼のある近距離、長距離タイプ検出 光ファイバ 主な特長 ファイバセンサ ファイバ マイクロメカニカルグリッパ 9 堅牢3030シリーズ (30×30×15mm) 9 円柱型ビーム、多軸、 液面レベル検 プリント基板製造 9 DINレール 3060シリーズ 出、低温・高温を含む豊富な種類 (31×60×10mm)複数センサアプリ 9 反射型または透過型、軸方向または軸 に最適 直角方向 9 ポテンショメータまたはティーチインに 9 現場で切断可能曲げ半径 2mmプラス よる距離設定 チックファイバ 適応産業 産業用ロボットによる有無検出 梱包、物流、搬送機器、ロボティクス、精密工学、プリント基板製造、 エレクトロニクス、自動販売機、特殊機械、品質管理 プリント基板の部品チェック シリーズ 3030 3060 ハウジングサイズ mm 30×30×15 30×60×10 ファイバセンサ(sn mm) 60 / 120 200 高精度&ダイレクトデジタル伝送 小型部品の検出 距離測定 主な特長 C23距離測定センサ C55距離測定センサ 9 2つの距離測定範囲: 9 最大5,000mmまでの測定距離 家具工場における位置管理 20~80mmと30~200mm 9 50×50×23mmハウジング 9 20×34×12mmハウジング 9 高い精度と繰返し精度 9 高い精度と繰返し精度 9 最適な距離測定のための設定可能ア 9 最適な距離測定のための設定可能ア ナログレンジ ナログレンジ 9 IP67/IP69K, Ecolab認定 9 IP67/IP69K 適応産業 棚スペースの検出と測定 包装、物流、運搬、木工産業、品質管理、精密工学、プリント基板製造 シリーズ C23 C55 ハウジングサイズ mm 20×34×12 50×50×23 近距離 80 / 100 / 200 – 中距離 – 5,000 18 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 19 sn mm
Page20

高信頼性の 光電センサ 透明体検出 IoTへのセンサ データ出力 優れた信頼性と容易な調整 透明体検出 主な特長 9 光源: 紫外線と赤色LED 9 高信頼性リフレクタシステム 透明なペットボトルの検出 9 C23プラスチック ハウジング, 20×30×10mm 9 IO-Link(全てのPNP出力に搭載) 9 安定アラーム出力(出力2)バージョンあり 9 ティーチボタン、 IO-Linkでの感度調整 9 相互干渉防止 9 IP67, Ecolab認定 適応産業 包装、物流、運搬、食品および飲料、充填機、製薬産業 ハイライト C23透明体 UV 医薬品バイアル処理 特許取得済みのUV技術により、透明体の有無、判別に最 適です。 9 プラスチック、ガラスの紫外線吸収により信頼性の高い 検出が可能 9 非常に薄い透明体でも簡単なセンサ設定 9 環境の影響を受けにくいため、しきい値調整が最小限に 抑えられ、稼働時間が最大化 9 投受光軸が同一で偏光されたUVビームにより、ブライン ドゾーンが無く、近くの物体や間隙を通しての検出可能 9 最大1,200mmまでの検出範囲 C23透明体スタンダード コンベア上のガラス板検出 より厚い、またはより大きな透明な物体の検出を必要とす る用途には、これらのセンサがコストパフォーマンスに優れ ています。 9 赤色偏光 9 最大5,000mmまでの検出範囲 9 ティーチボタン、 IO-Linkでの感度調整 シリーズ C23 UV光 C23 赤色光 ハウジングサイズ mm 20×30×10 20×30×10 リフレクタ型 (sn mm) 1,200 5,000 20 これらの製品の詳細なデータシートは、Contrinexウェブサイトにてご覧になれます: WWW.CONTRINEX.COM 21
