“ニチデン”の高度な経験と技術を基礎に開発した信頼性の高いサービスバルブのご紹介です。
サービスバルブは、冷凍・空調用として特別に設計されたもので、自動機器専門メーカーの弊社が高度な経験と技術を基礎に開発した信頼性のたかいものです。
○詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。
このカタログについて
| ドキュメント名 | 各種サービスバルブ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 661.5Kb |
| 取り扱い企業 | 日電工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

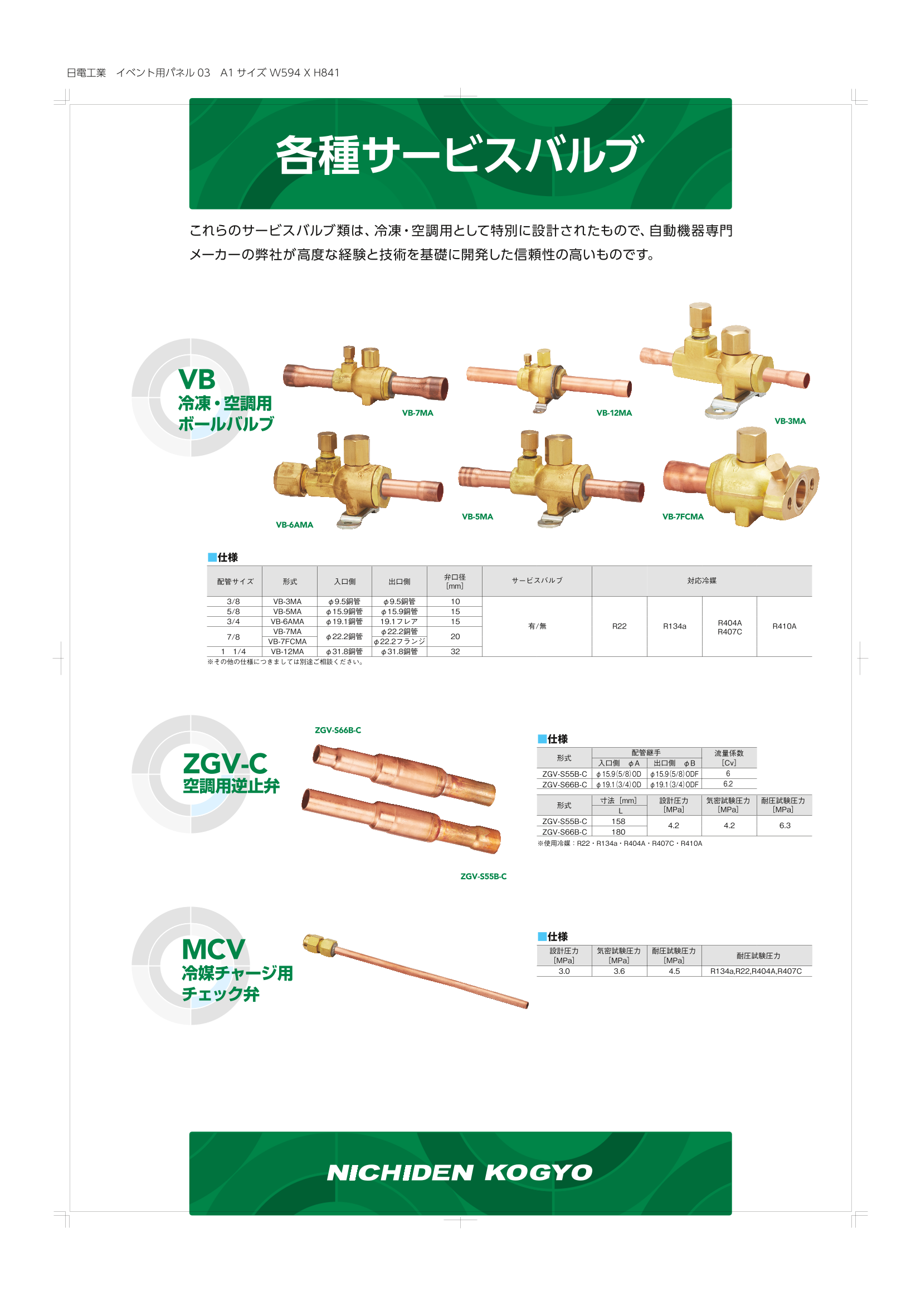

Page1
日電工業 イベント用パネル 03 A1サイズ W594 X H841
各種サービスバルブ
これらのサービスバルブ類は、冷凍・空調用として特別に設計されたもので、自動機器専門
メーカーの弊社が高度な経験と技術を基礎に開発した信頼性の高いものです。
VB
冷凍・空調用
VB-7MA VB-12MA
ボールバルブ VB-3MA
VB-5MA VB-7FCMA
VB-6AMA
■仕様
配管サイズ 形式 入口側 出口側 弁口径 サービスバルブ 対応冷媒
［mm］
3/8 VB-3MA φ9.5銅管 φ9.5銅管 10
5/8 VB-5MA φ15.9銅管 φ15.9銅管 15
3/4 VB-6AMA φ19.1銅管 19.1フレア 15 有/無 R22 R134a R404A R410A
VB-7MA
7/8 VB-7FCMA φ22.2銅管 φ22.2銅管 R407C
φ22.2フランジ 20
1 1/4 VB-12MA φ31.8銅管 φ31.8銅管 32
※その他の仕様につきましては別途ご相談ください。
ZGV-S66B-C
■仕様
配管継手
ZGV-C 形式 流量係数
入口側 φA 出口側 φB ［Cv］
ZGV-S55B-C φ15.9（5/8）OD φ15.9（5/8）ODF 6
空調用逆止弁 ZGV-S66B-C φ19.1（3/4）OD φ19.1（3/4）ODF 6.2
形式 寸法［mm］ 設計圧力 気密試験圧力 耐圧試験圧力
L ［MPa］ ［MPa］ ［MPa］
ZGV-S55B-C 158 4.2 4.2 6.3
ZGV-S66B-C 180
※使用冷媒：R22・R134a・R404A・R407C・R410A
ZGV-S55B-C
■仕様
MCV 設計圧力 気密試験圧力 耐圧試験圧力
［MPa］ ［MPa］ ［MPa］ 耐圧試験圧力
冷媒チャージ用 3.0 3.6 4.5 R134a,R22,R404A,R407C
チェック弁
