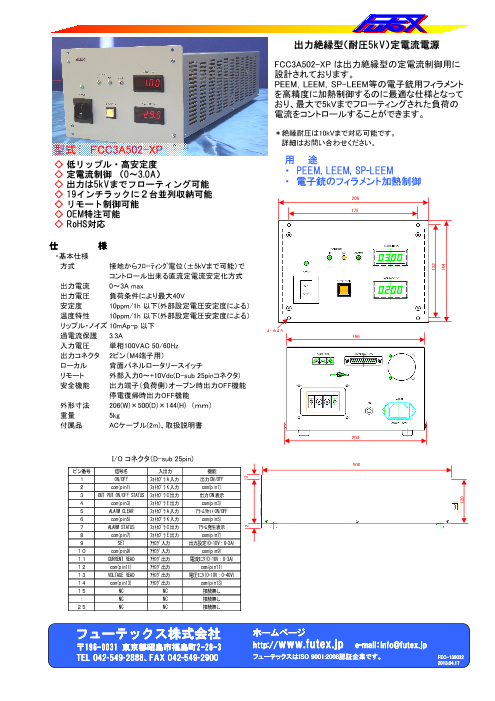

出力絶縁型（耐圧5kV）定電流電源 ＦCC3A502-XP

出力絶縁型（耐圧5kV）定電流電源 FCC3A502-XP は出力絶縁型の定電流制御用に 設計されております。 PEEM，LEEM，SP-LEEM等の電子銃用フィラメント を高精度に加熱制御するのに最適な仕様となって おり、最大で5kVまでフローティングされた負荷の 電流をコントロールすることができます。 ＊絶縁耐圧は10kVまで対応可能です。 　 詳細はお問い合わせください。 型式：　ＦCC3A502-XP 用　　途 ◇ 低リップル・高安定度 ・　PEEM, LEEM, SP-LEEM ◇ 定電流制御 （0～3.0A） ・　電子銃のフィラメント加熱制御 ◇ 出力は5kVまでフローティング可能 ◇ 19インチラックに２台並列収納可能 206 ◇ リモート制御可能 178 ◇ OEM特注可能 ◇ RoHS対応 仕 様 ・基本仕様 　方式 接地からﾌﾛｰﾃｨﾝｸﾞ電位（±5kVまで可能）で コントロール出来る直流定電流安定化方式 　出力電流 0～3A max 　出力電圧 負荷条件により最大40V 　安定度 10ppm/1h 以下(外部設定電圧安定度による） 　温度特性 10ppm/1h 以下(外部設定電圧安定度による） 　リップル・ノイズ 10mAp-p 以下 4-φ4.5 　過電流保護 3.3A 196 　入力電圧 単相100VAC 50/60Hz 　出力コネクタ 2ピン（M4端子用） 　ローカル 背面パネルロータリースイッチ 　リモート 外部入力0～+10Vdc(D-sub 25pinコネクタ) 　安全機能 出力端子（負荷側）オープン時出力OFF機能 停電復帰時出力OFF機能 　外形寸法 206(W)×500(D)×144(H)　（ｍｍ） 　重量 5kg 　付属品 ACケーブル(2m)、取扱説明書 200 I/O コネクタ（D-sub 25pin) 500 ピン番号 信号名 入出力 機能 １ ON/OFF ﾌｫﾄｶﾌ ﾗ゚ A入力 出力ON/OFF ２ com(pin1) ﾌｫﾄｶﾌ ﾗ゚ K入力 com(pin1) ３ OUT PUT ON/OFF STATUS ﾌｫﾄｶﾌ ﾗ゚ C出力 出力ON表示 ４ com(pin3) ﾌｫﾄｶﾌ ﾗ゚ E出力 com(pin3) ５ ALARM CLEAR ﾌｫﾄｶﾌ ﾗ゚ A入力 ｱﾗー ﾑﾘｾｯﾄ ON/OFF ６ com(pin5) ﾌｫﾄｶﾌ ﾗ゚ K入力 com(pin5) ７ ALARM STATUS ﾌｫﾄｶﾌ ﾗ゚ C出力 ｱﾗｰﾑ発生表示 ８ com(pin7) ﾌｫﾄｶﾌ ﾗ゚ E出力 com(pin7) ９ SET ｱﾅﾛｸﾞ入力 出力設定(0-10V：0-3A) １０ com(pin9) ｱﾅﾛｸﾞ入力 com(pin9) １１ CURRENT READ ｱﾅﾛｸﾞ出力 電流ﾓﾆﾀ(0-10V：0-3A) １２ com(pin11) ｱﾅﾛｸﾞ出力 com(pin11) １３ VOLTAGE READ ｱﾅﾛｸﾞ出力 電圧ﾓﾆﾀ(0-10V：0-40V) １４ com(pin13) ｱﾅﾛｸﾞ出力 com(pin13) １５ NC NC 接続無し ： NC NC 接続無し ２５ NC NC 接続無し 　 ホームページ フューテックス株式会社 http://www.futex.jp 　e-mail：info@futex.jp 　〒196-0031 東京都昭島市福島町2-28-3 フューテックスはISO 9001:2008認証企業です。 FEC-130032 TEL 042-549-2888、FAX 042-549-2900 2013,04,17 　 12 12 132 144 120
