アマダAFH曲げ金型のご紹介です。

金型は摩耗するとの概念を変えます。
パンチの母材硬度はHRC４７あり、さらにパンチ先端にはレーザー焼入れ処理を
施し、HRC５５～６０の硬度です。耐久テストを行った結果、摩耗量は競合他社の1/5以下です。価格は、競合他社の半値です。

関連メディア

このカタログについて

ドキュメント名 アマダAFH曲げ金型
ドキュメント種別 製品カタログ
ファイルサイズ 2.6Mb
登録カテゴリ
取り扱い企業 有限会社ティワイアソシエイツ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
板金曲げ角度ゲージ「EZスコヤ」
製品カタログ

有限会社ティワイアソシエイツ

この企業の関連カタログの表紙
自動可変式曲げ金型ダイシステム「EZ MOVABLE DIE」
製品カタログ

有限会社ティワイアソシエイツ

この企業の関連カタログの表紙
サーボプレスブレーキ
製品カタログ

有限会社ティワイアソシエイツ

このカタログの内容

Page1

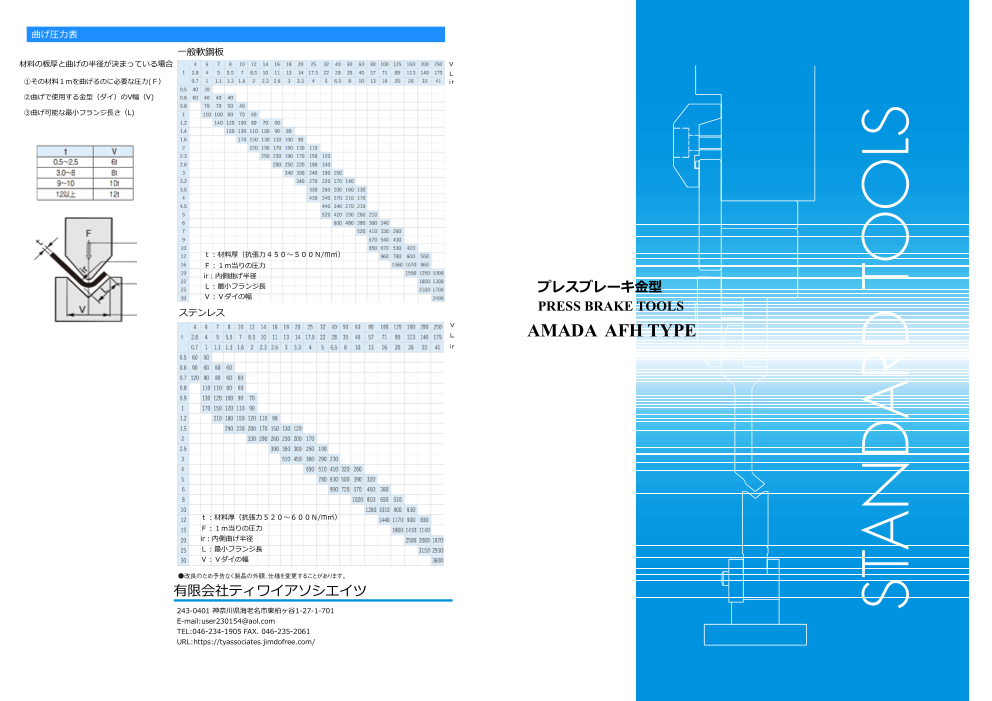

曲げ圧力表 一般軟鋼板 材料の板厚と曲げの半径が決まっている場合 Ｖ Ｌ ①その材料１ｍを曲げるのに必要な圧力(Ｆ） ir ②曲げで使用する金型（ダイ）のV幅（V) ③曲げ可能な最小フランジ⾧さ（L) ｔ:材料厚（抗張力４５０～５００Ｎ/ｍ㎡） Ｆ:１ｍ当りの圧力 ir:内側曲げ半径 Ｌ:最小フランジ⾧ プレスブレーキ金型 Ｖ:Ｖダイの幅 ステンレス PRESS BRAKE TOOLS Ｖ Ｌ AMADA AFH TYPE ir ｔ:材料厚（抗張力５２０～６００Ｎ/ｍ㎡） Ｆ:１ｍ当りの圧力 ir:内側曲げ半径 Ｌ:最小フランジ⾧ Ｖ:Ｖダイの幅 有限会社ティワイアソシエイツ 243-0401 神奈川県海老名市東柏ヶ谷1-27-1-701 E-mail:user230154@aol.com TEL:046-234-1905 FAX. 046-235-2061 URL:https://tyassociates.jimdofree.com/
Page2

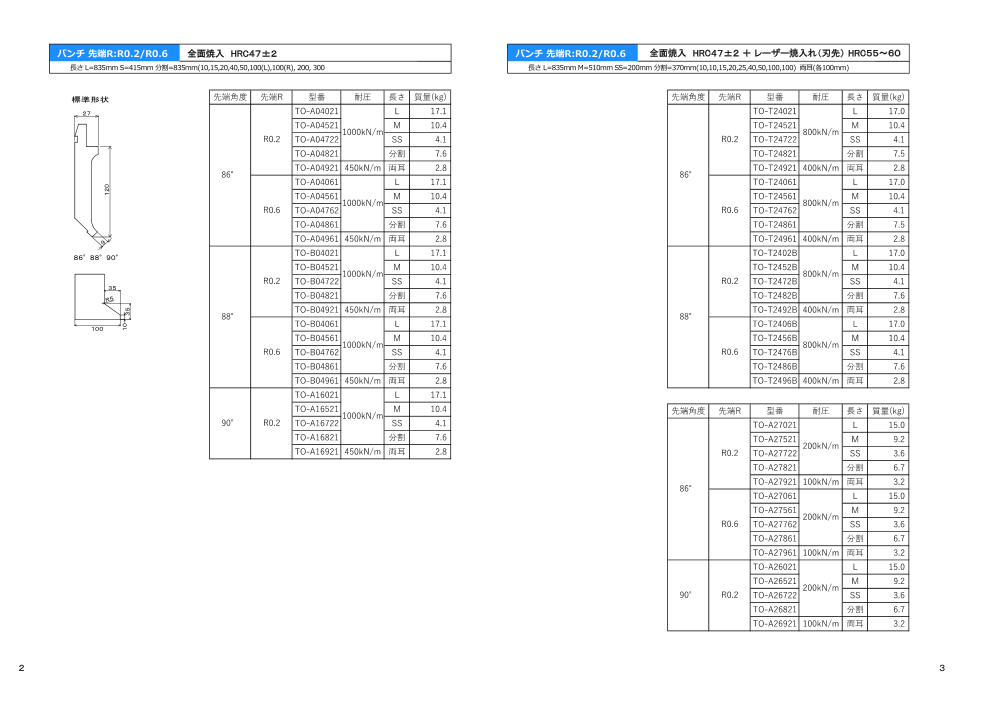

パンチ 先端R:R0.2/R0.6 　全面焼入　HRC４７±２ パンチ 先端R:R0.2/R0.6 　全面焼入　HRC４７±２ ＋ レーザー焼入れ（刃先） HRC５５～６０ ⾧さL=835mmS=415mm分割=835mm(10,15,20,40,50,100(L),100(R), 200, 300 ⾧さ L=835mmM=510mm SS=200mm分割=370mm(10,10,15,20,25,40,50,100,100) 両耳(各100mm) 標準形状 ２７ ８６°８８°９０° ３５ １００ ２ ３
Page3

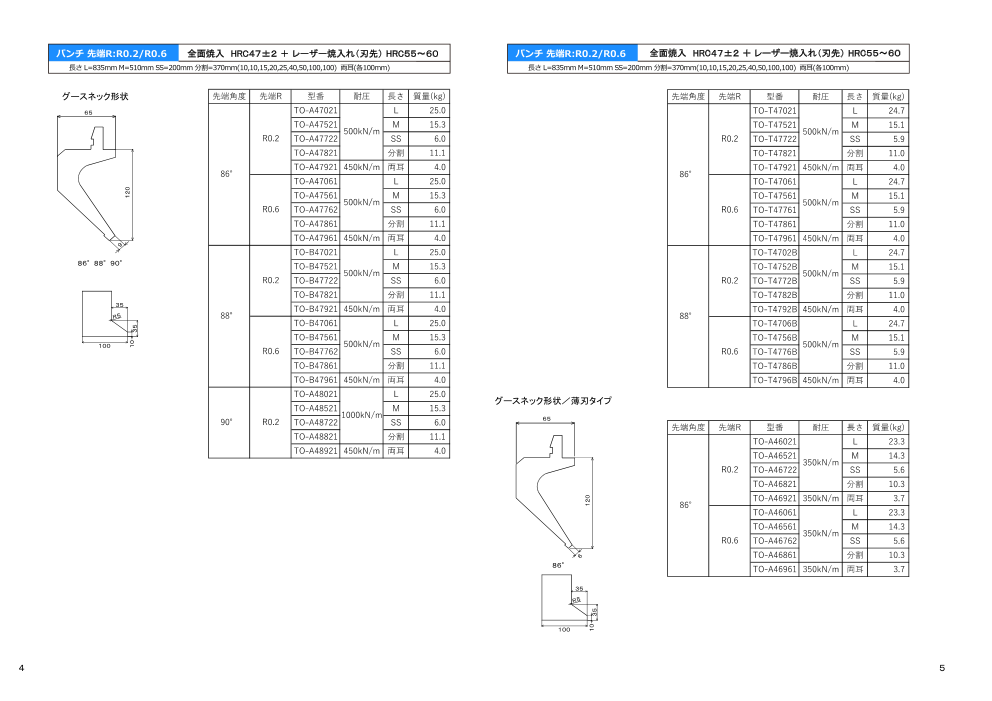

パンチ 先端R:R0.2/R0.6 　全面焼入　HRC４７±２ ＋ レーザー焼入れ（刃先） HRC５５～６０ パンチ 先端R:R0.2/R0.6 　全面焼入　HRC４７±２ ＋ レーザー焼入れ（刃先） HRC５５～６０ ⾧さL=835mmM=510mm SS=200mm分割=370mm(10,10,15,20,25,40,50,100,100) 両耳(各100mm) ⾧さ L=835mmM=510mm SS=200mm分割=370mm(10,10,15,20,25,40,50,100,100) 両耳(各100mm) グースネック形状 ６５ ８６°８８°９０° ３５ １００ グースネック形状／薄刃タイプ ６５ ８６° ３５ １００ ４ ５
