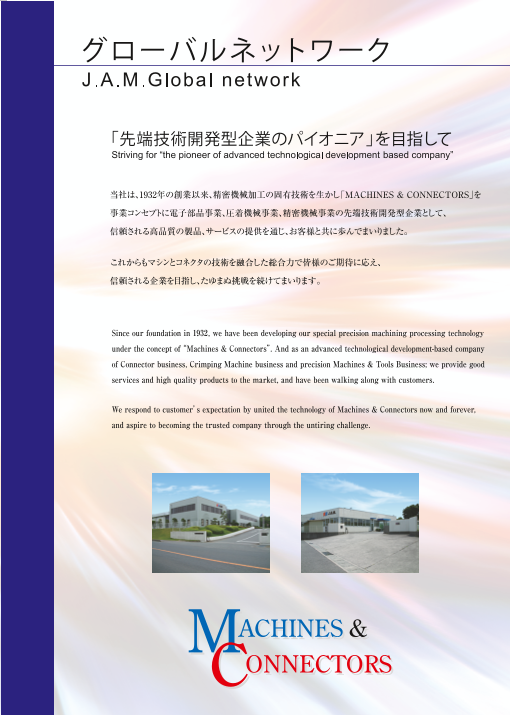

「先端技術開発型企業のパイオニア」を目指して
当社は、1932年の創業以来、精密機械加工の固有技術を生かし「MACHINES & CONNECTORS 事業コンセプトに電子部品事業、圧着機械事業、精密機械事業の先端技術開発型企業として、 信頼される高品質の製品、サービスの提供を通じ、お客様と共に歩んでまいりました。
これからもマシンとコネクタの技術を融合した総合力で皆様のご期待に応え、 信頼される企業を目指し、たゆまぬ挑戦を続けてまいります。
掲載製品
◆自動車用コネクタ
◆ボードtoワイヤーコネクタ
◆ボードインコネクタ
◆端子
◆全自動端子圧着機
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | コネクタ総合カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 43.6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本オートマチックマシン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page5
Automotive Connectors
自動車用 コネクタ
製 品 名 極間ピッチ 製 品 名 極間ピッチ
Product Name Pitch between poles Product Name Pitch between poles
NKS 2.0mm P2 NKW 2.0mm P8
113
BoAaurdto tmoo Wtiviree
CoCnonnencetocrtor
Page18
SSS connector
Board to Wire Connectors
ボード to ワイヤー コネクタ
製 品 名 極間ピッチ 製 品 名 極間ピッチ
Product Name Pitch between poles Product Name Pitch between poles
SYB 1.0mm P16 SN 2.0mm P99
SYA 1.0mm P21 SDA 2.0mm P104
SYT 1.0mm P27 SJW 2.0mm P108
SYW 1.0mm P33 SMH 2.5mm P116
STA 1.25mm P39 SC 2.5mm P122
STW 1.25mm P45 SRM 2.5mm P126
SZ 1.5mm P51 SMD 2.54mm P130
SZT 1.5mm P55 SVK 3.96mm P135
SZW 1.5mm P61 SEW 3.96mm P139
SJA 2.0mm P67 SRV 4.2mm P143
SJH 2.0mm P75 SF 7.5mm P147
SJH
単極用 2.0mm P83 SFP 7.92mm P151
（Single）
SB 2.0mm P88
SNR 2.0mm P92
1135
BoBaorda rtdo tWo iWreire
CoCnonnencetocrtor
Page19
SYB
極間ピッチ
Pitch between poles 1.0mm ピッチ
製品名
Product Name SYBコネクタ SYB connector
特長 FEATURES
●実装高さ2.0mmの超低背設計。
●サイドスプリングロックの採用でストレスフリーの挿抜性。
●挿入ガイド一体型補強タブによりコジリ強度アップ。
●全自動端子挿入機（JACK）による加工可能。
●2mm height recognized super low profile design.
●Side spring locks structure ensure a quality of stress-free insertion.
●Insertion guide with integrated reinforcing tab enhance
a preventive effect against rough mating.
●Accommodate to utilize fully automatic insertion machine(JACK).
仕様 SPECIFICATION
極数
Poles 2～15P
極間ピッチ
Pitch between poles 1.0mm
定格電圧
Rated Voltage AC.DC50V
定格電流
Rated Current AWG ♯28～♯30:1A, AWG ♯32:0.8A
耐電圧
Withstand Voltage AC500V/1分間/min
絶縁抵抗 100MΩ以上Insulation Resistance over
使用温度範囲
Temperature Range ー40～＋85℃
適用電線範囲
Wire Size AWG #28～#32
16
Board to Wire
Connector
Page20
SYB
基板・組立レイアウト BOARD・ASSEMBLY LAYOUT
ライトアングル型（Ｒｉｇｈｔ Aｎｇｌｅ Ｔｙｐｅ）
1.9
Ｎｏ．１ 1+0.1-0
電線引出方向
Ｗｉｒｅ Ｄｉｒ． 2
1±0.05 0.6±0.05
2.35 A±0.1 2.05±0.05
（UNIT： mm）
注1）パターンピッチは全体にわたって公差±0.05で累積しないこと。
極 数 極 数 Note 1) Pattern pitch must not be accumulated in tolerance of ±0.05 as a whole.
Pole No. A 極 数
Pole No. A Pole No. A 注2）推奨基板レイアウト(コネクタ装着面)
2 1.0 7 6.0 12 11.0 Note 2) P.C.B. Layout(Connector installation side)
3 2.0 8 7.0 13 12.0
4 3.0 9 8.0 14 13.0
5 4.0 10 9.0 15 14.0
6 5.0 11 10.0 - -
端子 TERMINAL
（UNIT： mm）
品 番 適用電線範囲 被覆外径 材 質 表面処理 被覆剥き長さ 個数/リール 備 考
Part No. Wire Size Dia of Insulation Material Finish Stripping length PCS/Reel Reference
710106-2MAC #28～#32 φ0.54～φ0.88mm リン青銅 スズメッキ材
Phosphor Bronze Pre-tin Plated 1.0±0.2mm 30,000×7R
アプリケータ APPLICATOR
搭載機種 注１）アプリケータは搭載するマシンにより型式番号が異なります。
Loaded Model 圧着マシン ストリップクリンパー 注２） シールド線・同軸ケーブル・小サイズ電線・その他の特殊仕様の電線を使用の時は、お問
端子番号 Crimping Machine Strip Crimper い合わせ下さい。
Terminal No. Note 1）Model number of each applicator is decided by setting machine.
710106 EXS-47600 Note 2） Contact us if special wire like shielded wire, coaxial cable, small size
wire is used.
17
Board to Wire
Connector
5.3
2.15
2.7 0.85
0.55
0.65
1.6 ±0.05 0.85
3.35±0.05 2+0.1-0
0.2
(8.4)
