Page1
PRESS
CAT.No.23B-6900
精密プレス
ダイジェスト版カタログ
※1 弊社の発行するカタログで使用される商標、ロゴ、商号に関する権利は、
当社またはそれぞれの権利の所有者に帰属します。
※2 本カタログの記載内容を当社の許可無く転載·複写することを禁止いたします。
※3 仕様は予告なく変更になることがありますのでご了承ください。
※1 Rights pertaining to the trademarks, logos, and company names used in the catalogs issued
by our company are the property of our company or the respective rights owners.
※2 It is prohibited to reproduce or copy the content of this catalog without the authorization of
our company.
※3 J.A.M. reserves the right to change specificatuons without any prior notice.
本社/〒146-0092 東京都大田区下丸子 3-28-4 ☎(03)3756-1433
Head Office/3-28-4,Shimomaruko,Ohta-ku,Tokyo 146-0092,Japan
大 阪ST/〒550-0014 大阪市西区北堀江 2-12-21 ☎(06)6533-2651
名古屋ST/〒465-0035 名古屋市名東区豊が丘 3009 ☎(052)774-8873
横 浜ST/〒222-0001 横浜市港北区樽町 3-7-80 ☎(045)543-1511
原 町ST/〒975-0037 福島県南相馬市原町区北原字木戸脇 18 ☎(0244)23-6161
福 岡ST/〒811-1213 福岡県那珂川市中原 3-7 みなもとビル 302 号 ☎(092)292-8201
J.A.M.ホームページ/http://www.jam-net.co.jp 2021年 10月作成
Page2

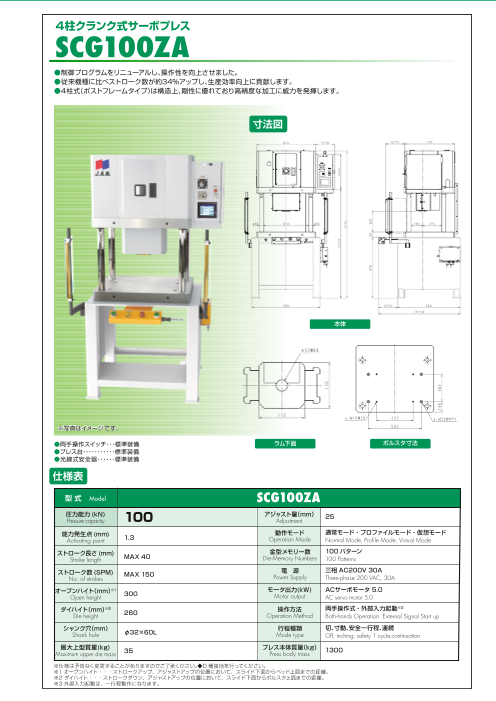

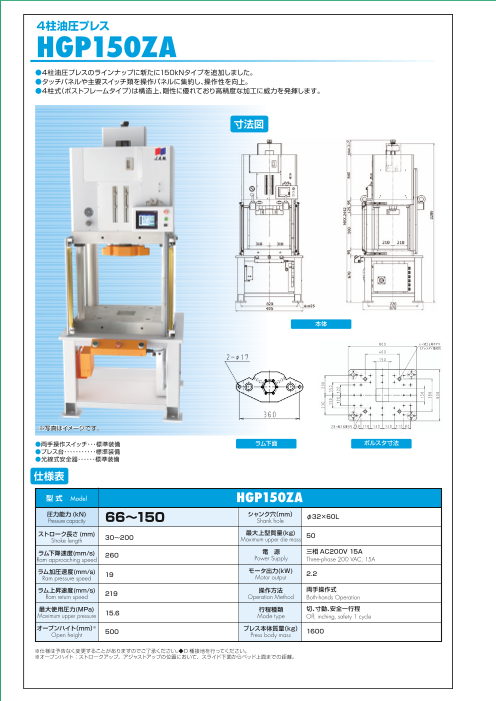

4柱油圧プレス 4柱クランク式サーボプレス
HGP150ZA SCG100ZA
●4柱油圧プレスのラインナップに新たに150kNタイプを追加しました。 ●制御プログラムをリニューアルし、操作性を向上させました。
●タッチパネルや主要スイッチ類を操作パネルに集約し、操作性を向上。 ●従来機種に比べストローク数が約34%アップし、生産効率向上に貢献します。
●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。 ●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。
寸法図 寸法図
本体 本体
※写真はイメージです。 ※写真はイメージです。
●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法 ●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法
●プレス台・・・・・・・・・・・標準装備 ●プレス台・・・・・・・・・・・標準装備
●光線式安全器・・・・・・標準装備 ●光線式安全器・・・・・・標準装備
仕様表 仕様表
型 式 Model HGP150ZA 型 式 Model SCG100ZA
圧力能力 (kN)
Pressure capacity 66~150 シャンク穴(mm) φ32×60L 圧力能力 (kN) アジャスト量(mm) 25
Shank hole Pressure capacity 100 Adjustment
ストローク長さ(mm) 最大上型質量(kg) 50 能力発生点(mm) 動作モード 通常モード・プロファイルモード・仮想モード
Stroke length 30~200 Maximum upper die mass Activating point 1.3 Operation Mode Normal Mode, Profile Mode, Virtual Mode
ラム下降速度(mm/s) 260 電 源 三相 AC200V 15A ストローク長さ(mm) 金型メモリー数 100パターン
Ram approaching speed Power Supply Three-phase 200 VAC, 15A Stroke length MAX 40 Die-Memory Numbers 100 Patterns
ラム加圧速度(mm/s) モータ出力(kW) 2.2 ストローク数 (SPM) 三相 AC200V 30A
Ram pressure speed 19 Motor output MAX 150 電 源
No. of strokes Power Supply Three-phase 200 VAC, 30A
ラム上昇速度(mm/s) 操作方法 両手操作式 オープンハイト(mm)※1219 モータ出力(kW) ACサーボモータ 5.0
Ram return speed Operation Method Both-hands Operation Open height 300 Motor output AC servo motor 5.0
最大使用圧力(MPa) 15.6 行程種類 切、寸動、安全一行程 ダイハイト(mm)※2 操作方法 両手操作式・外部入力起動※3
Maximum upper pressure Mode type Off, inching, safety 1 cycle Die height 260 Operation Method Both-hands Operation External Signal Start up
オープンハイト(mm)※ 500 プレス本体質量(kg) 1600 シャンク穴(mm) 行程種類 切、寸動、安全一行程、連続
Open height Press body mass Shank hole φ32×60L Mode type Off, inching, safety 1 cycle,continuation
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。 最大上型質量(kg) 35 プレス本体質量(kg) 1300
※オープンハイト:ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。 Maximum upper die mass Press body mass
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。
※2 ダイハイト・・・ストロークダウン、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。
※3 外部入力起動は、一行程動作になります。
Page3
4柱油圧プレス 4柱クランク式サーボプレス
HGP150ZA SCG100ZA
●4柱油圧プレスのラインナップに新たに150kNタイプを追加しました。 ●制御プログラムをリニューアルし、操作性を向上させました。
●タッチパネルや主要スイッチ類を操作パネルに集約し、操作性を向上。 ●従来機種に比べストローク数が約34%アップし、生産効率向上に貢献します。
●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。 ●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。
寸法図 寸法図
本体 本体
※写真はイメージです。 ※写真はイメージです。
●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法 ●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法
●プレス台・・・・・・・・・・・標準装備 ●プレス台・・・・・・・・・・・標準装備
●光線式安全器・・・・・・標準装備 ●光線式安全器・・・・・・標準装備
仕様表 仕様表
型 式 Model HGP150ZA 型 式 Model SCG100ZA
圧力能力 (kN)
Pressure capacity 66~150 シャンク穴(mm) φ32×60L 圧力能力 (kN) アジャスト量(mm) 25
Shank hole Pressure capacity 100 Adjustment
ストローク長さ(mm) 最大上型質量(kg) 50 能力発生点(mm) 動作モード 通常モード・プロファイルモード・仮想モード
Stroke length 30~200 Maximum upper die mass Activating point 1.3 Operation Mode Normal Mode, Profile Mode, Virtual Mode
ラム下降速度(mm/s) 260 電 源 三相 AC200V 15A ストローク長さ(mm) 金型メモリー数 100パターン
Ram approaching speed Power Supply Three-phase 200 VAC, 15A Stroke length MAX 40 Die-Memory Numbers 100 Patterns
ラム加圧速度(mm/s) モータ出力(kW) 2.2 ストローク数 (SPM) 三相 AC200V 30A
Ram pressure speed 19 Motor output MAX 150 電 源
No. of strokes Power Supply Three-phase 200 VAC, 30A
ラム上昇速度(mm/s) 操作方法 両手操作式 オープンハイト(mm)※1219 モータ出力(kW) ACサーボモータ 5.0
Ram return speed Operation Method Both-hands Operation Open height 300 Motor output AC servo motor 5.0
最大使用圧力(MPa) 15.6 行程種類 切、寸動、安全一行程 ダイハイト(mm)※2 操作方法 両手操作式・外部入力起動※3
Maximum upper pressure Mode type Off, inching, safety 1 cycle Die height 260 Operation Method Both-hands Operation External Signal Start up
オープンハイト(mm)※ 500 プレス本体質量(kg) 1600 シャンク穴(mm) 行程種類 切、寸動、安全一行程、連続
Open height Press body mass Shank hole φ32×60L Mode type Off, inching, safety 1 cycle,continuation
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。 最大上型質量(kg) 35 プレス本体質量(kg) 1300
※オープンハイト:ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。 Maximum upper die mass Press body mass
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。
※2 ダイハイト・・・ストロークダウン、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。
※3 外部入力起動は、一行程動作になります。
Page4
4柱スクリューサーボプレス スクリューサーボプレス
SBG100ZA SBP2000AE 受注生産機
MADE TO ORDER
●4柱タイプのスクリューサーボプレスを新たなラインナップに追加しました。 ●スクリューサーボプレスのラインナップに待望の196kNタイプが登場。
●タッチパネルや主要スイッチ類を操作パネルに集約し、操作性を向上。 ●HYP2000シリーズと同等の金型設置条件のため、容易に置換え可能です。
●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。 ●ラムストローク長さ、下降速度、加圧速度、下死点停止位置等が任意に設定可能。
寸法図 寸法図
本体 本体
※写真はイメージです。 ※写真はイメージです。
●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法 ●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法
●プレス台・・・・・・・・・・・標準装備 ●プレス台・・・・・・・・・・・オプション
●光線式安全器・・・・・・標準装備
仕様表 仕様表
型 式 Model SBG100ZA 型 式 Model SBP2000AE
圧力能力 (kN) 10~100 最大上型質量(kg) 40 圧力能力 (kN) 10~196 最大上型質量(kg) 40
Pressure capacity Maximum upper die mass Pressure capacity Maximum upper die mass
ストローク長さ(mm) 動作モード 通常モード・プロファイルモード ストローク長さ(mm) 動作モード 通常モード・プロファイルモード
Stroke length MAX 200 Operation Mode Normal Mode, Profile Mode Stroke length MAX 150 Operation Mode Normal Mode, Profile Mode
ラム早送り速度(mm/s) 1~130 金型メモリー数 100パターン ラム早送り速度(mm/s) 金型メモリー数 100パターン
Rapid traverse speed of the ram Die-Memory Numbers 100 Patterns 1~65
Rapid traverse speed of the ram Die-Memory Numbers 100 Patterns
ラム加減速度(mm/s) 電 源 三相 AC200V 30A ラム加減速度(mm/s) 電 源 三相 AC200V 40A
Adjustable speed of the ram 0.1~99.9 Power Supply Three-phase 200 VAC, 30A Adjustable speed of the ram 0.1~25.0 Power Supply Three-phase 200 VAC, 40A
ラム上昇速度(mm/s) 1~13 モ
0 ータ出力(kW) ACサーボモータ 5.0 ラム上昇速度(mm/s) 1~65 モータ出力(kW) ACサーボモータ 7.0
Ram return speed Motor output AC servo motor 5.0 Ram return speed Motor output AC servo motor 7.0
オープンハイト(mm)※1 操作方法 両手操作式・外部入力起動※3
500 オープンハイト(mm)※1 操作方法 両手操作式・外部入力起動※3
Open height Operation Method Both-hands Operation External Signal Start up Open height 500 Operation Method Both-hands Operation External Signal Start up
デーライト(mm)※2 5 行程種類 切、寸動、安全一行程、連続 デーライト(mm)※2 4 行程種類 切、寸動、安全一行程、連続
Daylight 00 Mode type 50
Off, inching, safety 1 cycle,continuation Daylight Mode type Off, inching, safety 1 cycle,continuation
シャンク穴(mm) プレス本体質量(kg)
Shank hole φ32×80L Press body mass 1400 シャンク穴(mm) φ50×70L プレス本体質量(kg)
Shank hole Press body mass 2340
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。 ※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。 ※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。
※2 デーライト・・・ストロークアップ、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。 ※2 デーライト・・・ストロークアップ、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。
※3 外部入力起動は、一行程動作になります。 ※3 外部入力起動は、一行程動作になります。
Page5
4柱スクリューサーボプレス スクリューサーボプレス
SBG100ZA SBP2000AE 受注生産機
MADE TO ORDER
●4柱タイプのスクリューサーボプレスを新たなラインナップに追加しました。 ●スクリューサーボプレスのラインナップに待望の196kNタイプが登場。
●タッチパネルや主要スイッチ類を操作パネルに集約し、操作性を向上。 ●HYP2000シリーズと同等の金型設置条件のため、容易に置換え可能です。
●4柱式(ポストフレームタイプ)は構造上、剛性に優れており高精度な加工に威力を発揮します。 ●ラムストローク長さ、下降速度、加圧速度、下死点停止位置等が任意に設定可能。
寸法図 寸法図
本体 本体
※写真はイメージです。 ※写真はイメージです。
●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法 ●両手操作スイッチ・・・標準装備 ラム下面 ボルスタ寸法
●プレス台・・・・・・・・・・・標準装備 ●プレス台・・・・・・・・・・・オプション
●光線式安全器・・・・・・標準装備
仕様表 仕様表
型 式 Model SBG100ZA 型 式 Model SBP2000AE
圧力能力 (kN) 10~100 最大上型質量(kg) 40 圧力能力 (kN) 10~196 最大上型質量(kg) 40
Pressure capacity Maximum upper die mass Pressure capacity Maximum upper die mass
ストローク長さ(mm) 動作モード 通常モード・プロファイルモード ストローク長さ(mm) 動作モード 通常モード・プロファイルモード
Stroke length MAX 200 Operation Mode Normal Mode, Profile Mode Stroke length MAX 150 Operation Mode Normal Mode, Profile Mode
ラム早送り速度(mm/s) 1~130 金型メモリー数 100パターン ラム早送り速度(mm/s) 金型メモリー数 100パターン
Rapid traverse speed of the ram Die-Memory Numbers 100 Patterns 1~65
Rapid traverse speed of the ram Die-Memory Numbers 100 Patterns
ラム加減速度(mm/s) 電 源 三相 AC200V 30A ラム加減速度(mm/s) 電 源 三相 AC200V 40A
Adjustable speed of the ram 0.1~99.9 Power Supply Three-phase 200 VAC, 30A Adjustable speed of the ram 0.1~25.0 Power Supply Three-phase 200 VAC, 40A
ラム上昇速度(mm/s) 1~13 モ
0 ータ出力(kW) ACサーボモータ 5.0 ラム上昇速度(mm/s) 1~65 モータ出力(kW) ACサーボモータ 7.0
Ram return speed Motor output AC servo motor 5.0 Ram return speed Motor output AC servo motor 7.0
オープンハイト(mm)※1 操作方法 両手操作式・外部入力起動※3
500 オープンハイト(mm)※1 操作方法 両手操作式・外部入力起動※3
Open height Operation Method Both-hands Operation External Signal Start up Open height 500 Operation Method Both-hands Operation External Signal Start up
デーライト(mm)※2 5 行程種類 切、寸動、安全一行程、連続 デーライト(mm)※2 4 行程種類 切、寸動、安全一行程、連続
Daylight 00 Mode type 50
Off, inching, safety 1 cycle,continuation Daylight Mode type Off, inching, safety 1 cycle,continuation
シャンク穴(mm) プレス本体質量(kg)
Shank hole φ32×80L Press body mass 1400 シャンク穴(mm) φ50×70L プレス本体質量(kg)
Shank hole Press body mass 2340
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。 ※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。 ※1 オープンハイト・・・ストロークアップ、アジャストアップの位置において、スライド下面からベッド上面までの距離。
※2 デーライト・・・ストロークアップ、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。 ※2 デーライト・・・ストロークアップ、アジャストアップの位置において、スライド下面からボルスタ上面までの距離。
※3 外部入力起動は、一行程動作になります。 ※3 外部入力起動は、一行程動作になります。
Page6
スクリューサーボプレス(フルクローズド圧力制御仕様)
SBP1000AE SBP1000AEに、フルクローズド圧力制御オプションを追加しました!
フルクローズド圧力制御で更なる高精度プレス加工を実現します!
【フルクローズド圧力制御】
圧力を検知するロードセルからの信号を、プレスに常時フィードバックする事で、
高精度の圧力運転を可能にする制御方式です。
寸法図 フルクローズド圧力制御の特長
1.衝撃荷重が少ない
これまで、衝撃荷重が原因で製品に亀裂や形状変形
等が発生していたプレス加工において、衝撃荷重をな
くし高精度なプレス加工ができます。
2.高精度な圧力保持
ロードセルからの信号をプレスにフィードバックする
事で、高精度の圧力保持ができます。
*材料や金型条件により、精度は異なります。
3.二段階圧力制御が可能
従来の圧力指定モードでは、一段階圧力制御でした
が、フルクローズド圧力制御で、二段階圧力制御(加圧
1、加圧2)を実現しました。
本体
フルクローズド圧力制御で、異なる材質・加工条件に対し
圧力調整により理想の波形が作れ、品質向上に貢献できます。
※上記画像はオプション品が含まれております。 圧力調整例① 荷重 圧力調整値を【100】に設定 荷重 圧力調整値を【20】に設定
(kN) (kN)
ボルスタ寸法 加圧時間5.0s × 加圧時間5.0s ◎
ラム下面 上金型取付例
A鋼材加工条件 65 65
位置(mm) 速度(mm/s) 圧力(kN) 時間(s) 加圧点2 加圧点2
仕様表 上死点 160.000 60.00 - 0.0 35 35
加圧1 71.000 3.00 35.00 2.0 加圧点1 加圧点1
型 式 Model SBP1000AEフルクローズド圧力制御仕様 加圧2 - 2.00 65.00 3.0 0 時間(s)0 時間(s)
圧力能力 (kN) 98 下死点停止設定時間(s) 0~9.9(寸動・安全一行程・連続運転時・自動時) 下死点 68.000 - - -
Pressure capacity Set stop time at bottom dead point 衝撃荷重が発生しています。 衝撃荷重がなくなりました。
ストローク長さ(mm) オープンハイト(mm)※
Stroke length MAX 200 Open height 395
ラム早送り速度(mm/s) 1~90 シャンク穴(mm) φ32×80ℓ
Rapid traverse speed of the ram Shank hole
ラム加圧1速度(mm/s) 0.1~25.0 行程種類 切、寸動、安全一行程、連続 圧力調整例② 荷重 圧力調整値を【20】に設定 荷重 圧力調整値を【600】に設定
Ram pressure sp Mode type (kN) × (kN) ◎
eed 1 Off, inching, safety 1 cycle,continuation 加圧時間2.5s 加圧時間2.5s
Bウレタン材加工条件 10 10
ラム加圧2速度(mm/s) 三相 AC200V 30A
Ram pressure speed 2 0.1~25.0 電 源 8 8
Power Supply Three-phase 200 VAC, 30A
位置(mm) 速度(mm/s) 圧力(kN) 時間(s)
ラム上昇速度(mm/s) 制御ボックス
Ram return speed 1~90 Control box CB714A 上死点 160.000 60.00 - 0.0
上死点停止設定時間(s) 0~9.9(連続運転時) プレス本体質量(kg) 加圧1 145.000 5.00 10.00 1.0
Set stop time at top dead point Press body mass 995
加圧2 - 5.00 10.00 1.5 0 時間(s)0 時間(s)
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※オープンハイト:ストロークアップの位置でラム下面よりベッド上面(ボルスタを除く)までの距離。 下死点 125.000 - - - 設定圧力は10(kN)にも関らず、最 圧力調整を行うことで、瞬時に
大8(kN)に上がった後に下がってし 10(kN)に到達し、且つ高精度
まいます。 に圧力を保持します。
Page7
スクリューサーボプレス(フルクローズド圧力制御仕様)
SBP1000AE SBP1000AEに、フルクローズド圧力制御オプションを追加しました!
フルクローズド圧力制御で更なる高精度プレス加工を実現します!
【フルクローズド圧力制御】
圧力を検知するロードセルからの信号を、プレスに常時フィードバックする事で、
高精度の圧力運転を可能にする制御方式です。
寸法図 フルクローズド圧力制御の特長
1.衝撃荷重が少ない
これまで、衝撃荷重が原因で製品に亀裂や形状変形
等が発生していたプレス加工において、衝撃荷重をな
くし高精度なプレス加工ができます。
2.高精度な圧力保持
ロードセルからの信号をプレスにフィードバックする
事で、高精度の圧力保持ができます。
*材料や金型条件により、精度は異なります。
3.二段階圧力制御が可能
従来の圧力指定モードでは、一段階圧力制御でした
が、フルクローズド圧力制御で、二段階圧力制御(加圧
1、加圧2)を実現しました。
本体
フルクローズド圧力制御で、異なる材質・加工条件に対し
圧力調整により理想の波形が作れ、品質向上に貢献できます。
※上記画像はオプション品が含まれております。 圧力調整例① 荷重 圧力調整値を【100】に設定 荷重 圧力調整値を【20】に設定
(kN) (kN)
ボルスタ寸法 加圧時間5.0s × 加圧時間5.0s ◎
ラム下面 上金型取付例
A鋼材加工条件 65 65
位置(mm) 速度(mm/s) 圧力(kN) 時間(s) 加圧点2 加圧点2
仕様表 上死点 160.000 60.00 - 0.0 35 35
加圧1 71.000 3.00 35.00 2.0 加圧点1 加圧点1
型 式 Model SBP1000AEフルクローズド圧力制御仕様 加圧2 - 2.00 65.00 3.0 0 時間(s)0 時間(s)
圧力能力 (kN) 98 下死点停止設定時間(s) 0~9.9(寸動・安全一行程・連続運転時・自動時) 下死点 68.000 - - -
Pressure capacity Set stop time at bottom dead point 衝撃荷重が発生しています。 衝撃荷重がなくなりました。
ストローク長さ(mm) オープンハイト(mm)※
Stroke length MAX 200 Open height 395
ラム早送り速度(mm/s) 1~90 シャンク穴(mm) φ32×80ℓ
Rapid traverse speed of the ram Shank hole
ラム加圧1速度(mm/s) 0.1~25.0 行程種類 切、寸動、安全一行程、連続 圧力調整例② 荷重 圧力調整値を【20】に設定 荷重 圧力調整値を【600】に設定
Ram pressure sp Mode type (kN) × (kN) ◎
eed 1 Off, inching, safety 1 cycle,continuation 加圧時間2.5s 加圧時間2.5s
Bウレタン材加工条件 10 10
ラム加圧2速度(mm/s) 三相 AC200V 30A
Ram pressure speed 2 0.1~25.0 電 源 8 8
Power Supply Three-phase 200 VAC, 30A
位置(mm) 速度(mm/s) 圧力(kN) 時間(s)
ラム上昇速度(mm/s) 制御ボックス
Ram return speed 1~90 Control box CB714A 上死点 160.000 60.00 - 0.0
上死点停止設定時間(s) 0~9.9(連続運転時) プレス本体質量(kg) 加圧1 145.000 5.00 10.00 1.0
Set stop time at top dead point Press body mass 995
加圧2 - 5.00 10.00 1.5 0 時間(s)0 時間(s)
※仕様は予告なく変更することがありますのでご了承ください。◆D 種接地を行ってください。
※オープンハイト:ストロークアップの位置でラム下面よりベッド上面(ボルスタを除く)までの距離。 下死点 125.000 - - - 設定圧力は10(kN)にも関らず、最 圧力調整を行うことで、瞬時に
大8(kN)に上がった後に下がってし 10(kN)に到達し、且つ高精度
まいます。 に圧力を保持します。
Page8
PRESS
CAT.No.23B-6900
精密プレス
ダイジェスト版カタログ
※1 弊社の発行するカタログで使用される商標、ロゴ、商号に関する権利は、
当社またはそれぞれの権利の所有者に帰属します。
※2 本カタログの記載内容を当社の許可無く転載·複写することを禁止いたします。
※3 仕様は予告なく変更になることがありますのでご了承ください。
※1 Rights pertaining to the trademarks, logos, and company names used in the catalogs issued
by our company are the property of our company or the respective rights owners.
※2 It is prohibited to reproduce or copy the content of this catalog without the authorization of
our company.
※3 J.A.M. reserves the right to change specificatuons without any prior notice.
本社/〒146-0092 東京都大田区下丸子 3-28-4 ☎(03)3756-1433
Head Office/3-28-4,Shimomaruko,Ohta-ku,Tokyo 146-0092,Japan
大 阪ST/〒550-0014 大阪市西区北堀江 2-12-21 ☎(06)6533-2651
名古屋ST/〒465-0035 名古屋市名東区豊が丘 3009 ☎(052)774-8873
横 浜ST/〒222-0001 横浜市港北区樽町 3-7-80 ☎(045)543-1511
原 町ST/〒975-0037 福島県南相馬市原町区北原字木戸脇 18 ☎(0244)23-6161
福 岡ST/〒811-1213 福岡県那珂川市中原 3-7 みなもとビル 302 号 ☎(092)292-8201
J.A.M.ホームページ/http://www.jam-net.co.jp 2021年 10月作成
