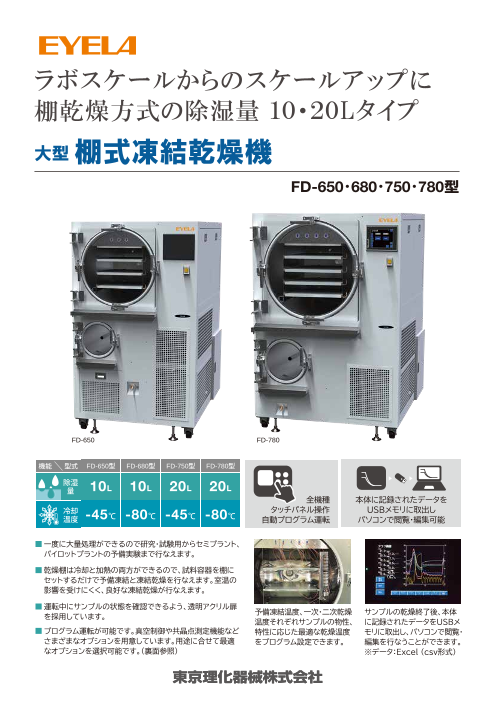

Page1
fd_A4たて_表面_オンデマンド
ラボスケールからのスケールアップに
棚乾燥方式の除湿量 10・20Lタイプ
大型棚式凍結乾燥機
FD-650・680・750・780型
FD-650 FD-780
機能 型式 FD-650型 FD-680型 FD-750型 FD-780型
除湿
量 10L 10L 20L 20L
全機種 本体に記録されたデータを
冷却
温度 -45 -80 タッチパネル操作 USBメモリに取出し
℃ ℃ -45℃ -80℃ 自動プログラム運転 パソコンで閲覧・編集可能
■一度に大量処理ができるので研究・試験用からセミプラント、
パイロットプラントの予備実験まで行なえます。
■乾燥棚は冷却と加熱の両方ができるので、試料容器を棚に
セットするだけで予備凍結と凍結乾燥を行なえます。室温の
影響を受けにくく、良好な凍結乾燥が行なえます。
■運転中にサンプルの状態を確認できるよう、透明アクリル扉
予備凍結温度、一次・二次乾燥 サンプルの乾燥終了後、本体
を採用しています。
温度それぞれサンプルの物性、 に記録されたデータをUSBメ
■プログラム運転が可能です。真空制御や共晶点測定機能など 特性に応じた最適な乾燥温度 モリに取出し、パソコンで閲覧・
さまざまなオプションを用意しています。用途に合せて最適 をプログラム設定できます。 編集を行なうことができます。
なオプションを選択可能です。(裏面参照) ※データ:Excel (csv形式)
Page2
型 式 FD-650 FD-680 FD-750 FD-780
製 品 コ ー ド No. 281460 281480 276970 276980
除 湿 量 10L/ 回 10L/ 回 20L/ 回 20L/ 回
トラップ 冷 却 温 度 -45℃以下 -80℃以下 -45℃以下 -80℃以下
棚 温 度 調 節 範 囲 -30 ~ 40℃ -40~ 40℃ -40 ~ 70℃ -50 ~ 70℃
到 達 真 空 度 6.67Pa 以下 3Pa 以下 6.67Pa 以下 3Pa 以下
温 度 設 定 ・ 表 示 カラー液晶式タッチパネル
プ ロ グ ラ ム 機 能 10 パターン 12 ステップ ( 予備凍結~真空ポンプ起動~乾燥工程 ・ 全行程制御 )
手 動 運 転 ワンタッチ切替
外 部 入・ 出 力 真空度、 棚温度、 トラップ温度 各 1 点、 試料温度 3 点 ( 計 6 点)、 USB メモリへのデータ出力
言 語 表 示 日本語、 英語 ( 切替え表示)
安 全 機 能 真空度監視、 トラップ温度監視、 漏電 ・ 過電流ブレーカ
冷 凍 機 ・ 空冷式 空冷式 空冷式
空冷式 出力 1.5kW・R404A
冷 媒 1.5kW×1.5kW・R404A・R23 1.5kW×1.5kW・R404A 2.2kW×1.875kW・R404A・R23
ヒ ー タ シリコンラバーヒータ 860W シリコンラバーヒータ 1.4kW
油回転ロータリー式 1.5kW 油回転ロータリー式 1.5kW
真 空 ポ ン プ
(ガスバラスト、 オイルミストトラップ、 オイル逆流防止弁付) (ガスバラスト、 オイルミストトラップ、 オイル逆流防止弁付)
真空ポンプ排気量 600/720 L/min(50/60Hz)
真 空 計 ピラニ真空計 デジタル表示 (Pa)
内 面 仕 上 げ 酸洗い バフ研磨 (#400)
乾 棚 加 温 方 式 冷却直接膨張式 / ヒータ加温方式 冷却直接膨張式 / ヒータ加温方式
燥 棚 寸 法 360W×480D×18H ㎜ 480W×550D×18H ㎜
棚 棚材質・仕上げ 天板アルミ・アルマイト加工 天板アルミ・アルマイト加工
棚段数・棚ピッチ 有効 3 段 + 温度補償棚 1 段 ( 最上段) ・ 90 ㎜ 有効 4 段 + 温度補償棚 1 段 ( 最上段) ・ 90 ㎜
チ 内 寸 法 φ550×550D ㎜ φ700×650D ㎜
ャ
ン 材 質 SUS304 SUS304
バ
ー 扉 透明アクリル 30 ㎜ 左開き 透明アクリル 40 ㎜ 左開き
冷 構 造 円筒チャンバー横置き型 円筒チャンバー横置き型
却
ト 冷 却 方 式 缶体冷却方式 冷却コイル式 缶体冷却方式
ラ
ッ
プ 表 面 仕 上 げ 酸洗い バフ研磨 (#400)
冷
却 材 質 SUS304 SUS304
コ
イ
ル 寸 法 φ280×800L ㎜ φ300×1100L ㎜
使用周囲温度範囲 5 ~ 35℃ 5 ~ 35℃
外 寸 法 ( ㎜ ) 1000W×1300D×1700H 1200W×1600D×1800H
質 量 約 550kg 約 600kg 約 950kg 約 1000kg
電 源 入 力 ・ 12A、 3.41kVA ・ AC200V 14A、 4.91kVA ・ AC200V 18A、 6.2kVA ・ AC200V 21A、 7.275kVA ・ AC200V
電 源 電 圧 三相 50/60Hz 三相 50/60Hz 三相 50 / 60Hz 三相 50 / 60Hz
電源ユーティリティ AC200V 三相 30A 容量 AC200V 三相 40A 容量 AC200V 三相 30A 容量 AC200V 三相 50A 容量
価 格 お問合せください お問合せください
※性能は室温20℃、定格電源電圧、50Hz、無負荷時での値です。 ※電源プラグは付属していません。
※運賃、検収費(製品の組立て、立会い検収)が必要です。別途お見積りいたします。
※設置の際は一時側電源の容量を必ずご確認いただき、「電源ユーティリティ」に記載の電源容量以上のブレーカをご用意ください。
オプション
共晶点モニタ 油回転真空ポンプ DW-720型(FD型に搭載の真空ポンプ)
電極により水溶液の電気抵抗値を計測し、共晶点を検出し 排気速度(50Hz・60Hz):600L/min・720L/min
ます。温度に敏感な試料を乾燥させる時やコラプスなど凍 到達真空度(ガスバラスト弁 閉・開):6.7×10-1Pa・6.7Pa
結乾燥がうまくいかない場合にご使用ください。 モータ:出力1.5kW
製品コードNo.277000 価格(税別)¥400,000 製品コードNo.277260 価格(税別)¥392,000
真空制御装置 (耐食型)油回転真空ポンプ DW-720C型
生産時のばらつきをできるだけなくすため、真空度調整を 耐食性に優れた真空ポンプです。(オイルミストトラップ付)
行ない、再現性の高い凍結乾燥が行なえます。 製品コードNo.277270 価格(税別)¥488,000
製品コードNo.276990 価格(税別)¥582,000
アルミバット (1枚) 特注対応製品
FD-650・680型用 FD-750・780型用
蒸気滅菌仕様、クリーンルーム仕様、棚板ブライン循環仕様、
サイズ(㎜):350W×360D×30H サイズ(㎜):480W×550D×40H
自動密栓仕様、耐酸仕様、油回転真空ポンプの変更(ドライ式
製品コードNo.281470 製品コードNo.277010
価格(税別)¥ ポンプ)など、特注で対応します。お問合せください。
29,800 価格(税別)¥29,800
※製品の外観・仕様は改良のため変更すること
があります。予めご了承ください。
※価格は 2023年5月現在のものです。
※表示の価格には消費税は含まれていません。
FD650750_2305
