シングルビーム紫外可視分光光度計　SP-3000SB

SP-3000SB UV-VIS SPECTROPHOTOMETER シングルビーム 紫外・可視分光光度計

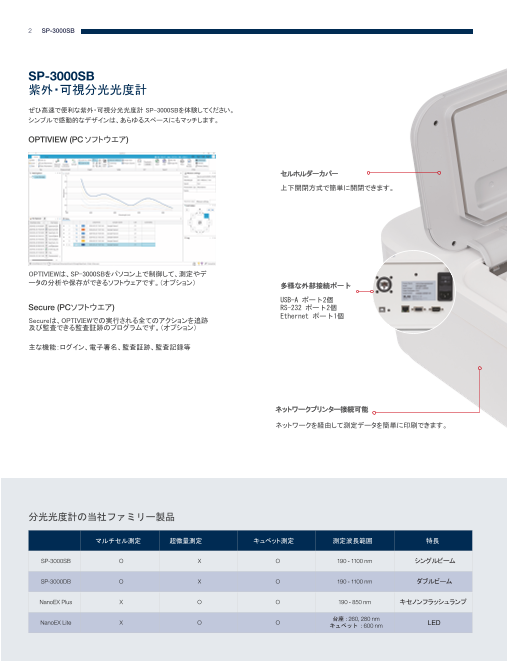

2 SP-3000SB SP-3000SB 紫外・可視分光光度計 ぜひ高速で便利な紫外・可視分光光度計 SP-3000SBを体験してください。 シンプルで感動的なデザインは、あらゆるスペースにもマッチします。 OPTIVIEW (PC ソフトウエア) 　セルホルダーカバー 上下開閉方式で簡単に開閉できます。 OPTIVIEWは、SP-3000SBをパソコン上で制御して、測定やデ ータの分析や保存ができるソフトウェアです。（オプション） 多様な外部接続ポート USB-A ポート2個 Secure (PCソフトウエア) RS-232 ポート2個 Ethernet ポート1個 Secureは、OPTIVIEWでの実行される全てのアクションを追跡 及び監査できる監査証跡のプログラムです。（オプション） 主な機能：ログイン、電子署名、監査証跡、監査記録等 ネットワークプリンター接続可能 ネットワークを経由して測定データを簡単に印刷できます。 分光光度計の当社ファミリー製品 マルチセル測定 超微量測定 キュベット測定 測定波長範囲 特長 SP-3000SB O X O 190 - 1100 nm シングルビーム SP-3000DB O X O 190 - 1100 nm ダブルビーム NanoEX Plus X O O 190 - 850 nm キセノンフラッシュランプ 台座 : 260, 280 nm NanoEX Lite X O O キュベット : 600 nm LED

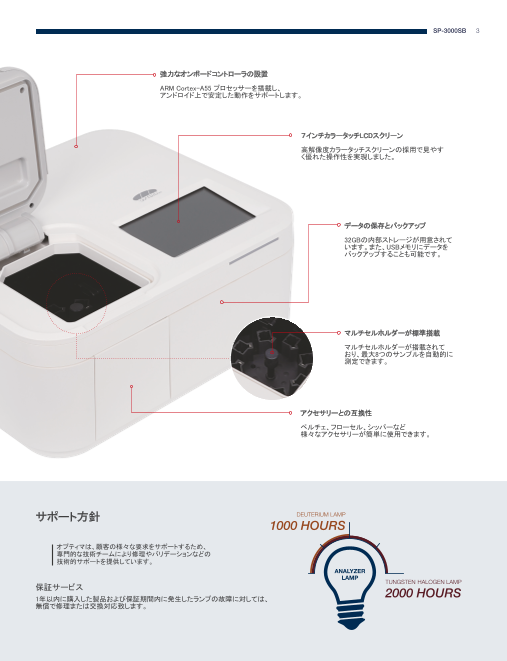

SP-3000SB 3 強力なオンボードコントローラの設置 ARM Cortex-A55 プロセッサーを搭載し、 アンドロイド上で安定した動作をサポートします。 ７インチカラータッチLCDスクリーン 高解像度カラータッチスクリーンの採用で見やす く優れた操作性を実現しました。 データの保存とバックアップ 32GBの内部ストレージが用意されて います。また、USBメモリにデータを バックアップすることも可能です。 マルチセルホルダーが標準搭載 マルチセルホルダーが搭載されて おり、最大8つのサンプルを自動的に 測定できます。 アクセサリーとの互換性 ペルチェ、フローセル、シッパーなど 様々なアクセサリーが簡単に使用できます。 サポート方針 DEUTERIUM LAMP 1000 HOURS オプティマは、顧客の様々な要求をサポートするため、 専門的な技術チームにより修理やバリデーションなどの 技術的サポートを提供しています。 ANALYZER LAMP TUNGSTEN HALOGEN LAMP 保証サービス 2000 HOURS 1年以内に購入した製品および保証期間内に発生したランプの故障に対しては、 無償で修理または交換対応致します。

今すぐ使えるわかりやすい画面構成 簡易測定機能 測定波長を設定しておくとリアルタイムで簡易測定ができます。 ※オートゼロ クイックボタン付 SP-3000SBは、一目で必要な情報を把握し、スムーズに操作できるよう 工夫されています。 測光モード（Photometric Mode） 特定の波長におけるサンプルの吸光度と濃度を測定します。 スペクトルモード（Spectrum Mode） 希望する波長領域の吸光度または透過率のスペクトルを測定します。 キネティックモード（Kinetics Mode） サンプルの吸光度又は透過率の変化を経時的に測定します。 定量モード（Quantitation Mode） 検量線を使用してサンプルを定量的に分析します。 PCリンク OPTIVIEWを搭載したPCに接続して使用することができます。 セルフテスト 機器に電源を入れるとセルフテストが実行されます。セルフテストで各種モジュールの駆動、各ランプの状態 及びキャリブレーション状態の確認などを行います。 以下の各項目をチェックし、機器使用に問題がないことをその都度確認します。 テスト項目： Link, Wave Motor, Cell Motor, Filter Motor, W Lamp, D2 Lamp, D2 Lamp (Peak)

セル位置とタイプの表示 ランプの状態をリアルタイムで表示 クイックメニューからセルの位 ランプの累積稼働時間、装置の稼働 置とタイプを確認することがで 時間をリアルタイムで表示し、装置の きます。 状態が測定に最適かどうか確認でき ます。 ランプの予熱中は、アイコンは白色で 表示されます。 ランプの予熱完了後は、アイコンは 緑色で表示されます。 ※ランプの予熱中でも測定できます。 ファイルブラウザ データを管理するため、フォルダを作ったり ファイルをコピーしたり、削除することができます。 ユーザー定義 お気に入り 使用者が実験環境に合わせて設定して保存 測定によく使用する機能をお気に入りに登録 しておくことができます。更に、メイン画面に登 しておいて、メイン画面から登録された機能を 録して簡単に呼び出すことができます。 簡単に呼び出すことができます。 設定 基本情報、言語、音量、ネットワーク、システム情報、 キャリブレーションの値などを設定できます。 リモート制御 グラフ表示機能 データ管理 SP-3000SBは単体でも操作が可能ですが、パソ 測定結果は適切に自動スケール調整され、 測定条件やデータを内蔵メモリ（32GB標準装備） コンに接続してリモート制御することもできます。 表またはグラフの形式で表示されます。ピン または外付けUSBメモリに保存し、OPTIVIEWによ チズーム機能により、必要に応じてグラフの るデータ変換、編集、Excelへのエクスポートなど、 ネットワーク環境では、作業スペースの制限なし 必要な部分を簡単に拡大して表示できます 様々な作業を簡単に行うことができます。 にパソコンでデータを測定および分析できます。 。

6 SP-3000SB 測光モード（Photometric Mode） · 特定の波長における吸光度（Abs）または透過率（%T）を簡単に 測定できます。 · ファクター値 (K) を設定することで、試料の定量的分析も可能 です。 · 最大２０個の波長が設定できます。 · マルチセルホルダーが標準搭載されており、最大８つのサンプ ルを連続で測定します。 定量モード（Quantitation Mode） · 検 量線を使用した定量分析モードです。 · 指 定された式または標準サンプルで検量線を作成することができます。 · 最大８回繰り返し測定を行い、正確な結果を得ることができます。 検量線（Standard Curve）作成 検量線を作成するモードには、線形 (ゼロ交差)、線形、二次、三次と いう４つのオプションがあります。 さまざまな濃度の標準サンプルを測定するか、各濃度の既知の吸光 度を直接入力することで、検量線を作成することができます。

SP-3000SB 7 スペクトルモード（Spectrum Mode） · ユーザーは、波長範囲を設定し、スペクトルを測定することができます。 · 吸光度(Abs)と透過率(%T)のデータは簡単に切り替えることができます。 · 最 大８つのサンプルのスペクトル測定が可能です。 · 特定のセクションを拡大してスペクトルのピークやバレーの位置などを自 動的に見つけることができます。 キネティックモード（Kinetics Mode） · 特 定の波長における吸光度（または透過率）の経時変化を確認 できます。 · 測定は一定間隔で行われます。最小間隔は 1 秒です。 · 測定中は進行状況が表示され、最大 99 時間まで測定できます。 · 最大 8 サンプルの吸光度変化を自動で取得できます。 * 最小測定時間間隔は、測定条件に応じて調整されます。 レポート機能 ユーザーは、測定データをレポート形式で確認、保存（PDF/HTML）、印 刷することができます。この機能は、実験結果の文書化をサポートし、デ ータの使いやすさとアクセス性を最大限に高める上で重要な役割を果た します。これらの文書化と保存機能により、研究の再現性と透明性が向 上し、信頼性の高いデータ管理が保証されます。

8 SP-3000SB 高い精度と安定した再現性 SP-3000SBは、高い精度と安定てした再現性を確保するために、製造工程で厳格な品質テストを受けています。 波長精度と再現性 SP-3000SBは、全帯域にわたって0.1nm未満の波長再現性を確保しています。 ホルミウムフィルター（MU * = ±0.2nm）で検証された波長精度は±0.5nmで、 再現性は±0.1nm未満です。 Certified Value 279.44 nm 360.89 nm 453.67 nm 536.52 nm 638.00 nm Measured (Mean) 279.49 nm 361.00 nm 453.80 nm 536.80 nm 638.00 nm Measured (Std) ±0.00 nm ±0.00 nm ±0.00 nm ±0.00 nm ±0.00 nm (*) MU : Measurement Uncertainty Holmium oxide filter spectrum SP-3000SBは、起動時に D2 ランプの波長精度を自動的に検証します。 検証モードを使用すると、スペクトル帯域幅 (SBW) も確認できます。 Certified Value 486.0 nm 656.1 nm Spectral Bandwidth < 1.8 nm Measured (Mean) 486.0 nm 656.0 nm Measured 1.2 nm Measured (Std) ±0.00 nm ±0.00 nm D2 lamp spectrum ベースラインの安定度（Baseline Stability） SP-3000SB は光源にタングステンランプを使用しているため、電源投入直後は光 源ドリフト現象により測定値が変動する場合があります。この現象は光源のウォー ムアップにより徐々に安定します。そのため、高精度な測定を行うには、約 1 時間 以上のウォームアップをお勧めします。ウォームアップ後は 0.001 Abs/h 以内の 安定性が保証されます。

SP-3000SB 9 測光精度と再現性 SP-3000SB は、マルチセルホルダーを利用して、測定ごとにブランク信号を自動的に更新することで、時間の経過に伴う信号変動を最小限に 抑えることができます。正確な信号処理により優れたノイズ特性が得られ、測光精度は ±5 mAbs または 1% 以内、測光再現性は ±3 mAbs 以 内が保証されます。すべての製品は出荷前に SRM 935a (MU ≅ ±5 mAbs) および SRM 930e (MU ≅ ±3 mAbs) を使用して検証されます。 SRM 935a + 0.001 M過塩素酸溶液（60 mg/l）の測定結果 Wavelength 235.0 nm 257.0 nm 313.0 nm 350.0 nm Certified Value 0.7472 0.8637 0.2935 0.6411 Measured (Mean) 0.740 0.856 0.292 0.641 Measured (Std) 0.000 0.000 0.000 0.000 SRM 930eの測定結果 Wavelength 440.0 nm 465.0 nm 546.1 nm 590.0 nm 635.0 nm Certified Value 1.0218 0.9610 0.9983 1.0938 1.0738 Measured (Mean) 1.022 0.961 0.998 1.094 1.074 Measured (Std) 0.000 0.000 0.000 0.000 0.000 ベースラインの平坦度（Baseline Flatness） SP-3000SB は、各測定のベースラインを自動的に補正し、 個別のベースライン補正を必要とせずに、一貫したベースラ イン平坦度 (< 0.001 Abs RMS) を提供します。

10 SP-3000SB PCソフト OPTIVIEW (オプション) OPTIVIEW は、PC を使用して、分光光度計SP-3000SBをリモート操作し、データの取得、管理、分析を行うことができる Windows ベースの PCソフト ウェアです。SP-3000SB の使いやすい画面と直感的なインターフェイスを提供します。 OPTIVIEW は、ワンクリックで測定を実行し、リアルタイムで測定データとセルホルダーの位置を確認することができます。また、データ管理のために フォルダーベースのデータ管理機能も提供します。 様々な出力形式 測定データや解析結果は、さまざまな形式で簡単に出力できます。 OPTIVIEW独自の形式で保存してさらに解析したり、必要なデータだけを 集めてレポート形式で出力したりできます。サポートされている出力形式 は次のとおりです。 画像形式 (.png) テキスト形式 (.txt) Excel 形式 (.csv、.xlsx) レポート形式 (.pdf) ネイティブ形式 (.ova*)

SP-3000SB 11 アクセサリー 様々なアクセサリーとの互換性により、実験環境に最適なソリューションを提供します。 マルチセルホルダー（標準搭載） 最大8サンプルまで自動測定できるマルチセルホルダー。 マイクロボリュームセルホルダー サンプルの容量が500㎕以下の場合に使用できるシングルセルホルダー。 光路長: 10 mm 中心高さ: 15 mm ラウンドセルホルダー ラウンドセルを使用してサンプルを分析する場合に使用できるシングルセルホルダー。 試験管直径: 16 mm / 25 mm 試験管高さ: 最大 100 mm ロングパスセルホルダー 低濃度サンプルを分析するために光路を長くして測定する場合に使用できるシングルセルホルダー。 光路長: 20 - 100 mm 温度セルホルダー（水/油循環型） 温度循環装置を使用してセルホルダーの温度を制御するために使用。 チューブサイズ：6 mm フィルムセルホルダー 光学フィルムやスライドガラスなどの光が透過する固体サンプルを測定するために使用できるシングルセルホルダー。 サンプルサイズ: 最大 100 mm(H) x 70 mm(W) サンプル厚さ: 最大 5 mm シッパー 液体サンプルの自動吸引・測定が可能で、吸引量を自動補正する機能を内蔵しており、安定したサンプル処理が可能です。 流量範囲：0.035～570 速度範囲：0.5～150 rpm 速度分解能： 　　0.1 rpm（0～100 rpm） 　　1 rpm（100～600 rpm）

12 SP-3000SB SP-3000SB SPECIFICATIONS 測光方式 シングルビームタイプ 光源 タングステンハロゲンランプおよび重水素ランプ（光源自動交換モーター内蔵） 検出器 シリコンフォトダイオード スペクトラルバンド幅 < 1.8 nm 波長測定範囲 190 ～ 1100 nm 波長表示（設定） 0.1 nm 波長精度 <± 0.5 nm 波長再現性 <± 0.1 nm スルーレート 7,800 nm/min スキャン速度 4,000 nm/min 測光範囲 吸光度 : -3A ～ 3A / 透過率 : 0% ～ 300% <± 0.003 Abs (at 0.5 Abs) 測光精度 <± 0.005 Abs (at 1.0 Abs) 測光再現性 <± 0.003 Abs ベースライン安定度 0.001 Abs/h (700nm、ウォームアップ1時間後) ベースライン平坦度 <0.001 Abs rms (200～1,100 nm、ウォームアップ1時間後) < 0.05 % (at 220 nm、0.1% NaI) 迷光 < 0.05 % (at 340 nm、0.5% NaNO2) RMSノイズ < 0.0002 Abs rms (at 700 nm) モノクロメーター ツェルニー・ターナーモノクロメーター 標準セルホルダー マルチセルホルダー（8連） ランプ交換波長 340～410 nm (デフォルト 370 nm) 対応OS アンドロイド ディスプレイ ７インチカラータッチスクリーンLCD（解像度：1280 x 800） 寸法 433 (W) × 381 (D) × 180 (H) mm 電源 AC 100-240V, 50/60Hz, 140VA 重量 10.5kg PCソフトウェア（オプション） OPTIVIEW for Windows ※　このカタログの内容は予告なしに変更する場合がありますので、ご了承ください。 Made in JAPAN 株式会社オプティマ 〒165-0034　東京都中野区大和町1-6-8オプティマビル 03-5356-9372 03-5356-9373 optima@optima-japan.jp www.optima-japan.jp
