インバーター Altivar ATV12

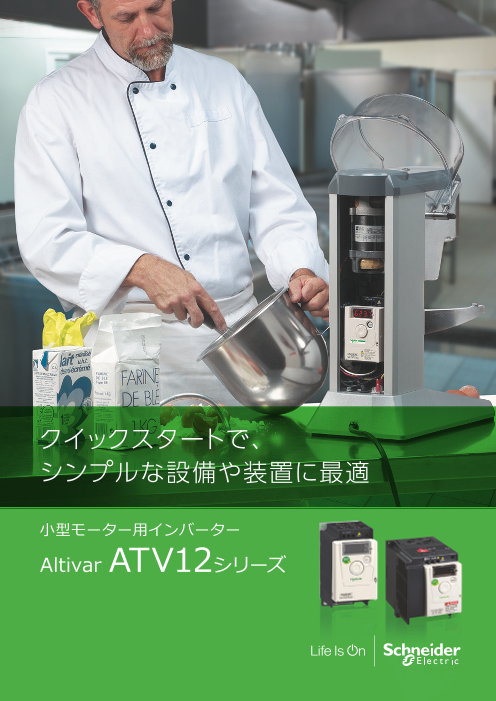

クイックスタートで、 シンプルな設備や装置に最適 小型モーター用インバーター Altivar ATV12シリーズ

設備の信頼性と業務効率化の向上、 さらに省エネ効果を現場に！ 操作性と接続性を重視したデザイン デジタル入力：4点 デジタル出力：1点 リレー出力：1点 状態がひとめでわかる アナログ入力：1点 4桁の7セグ表示部 （0-10Vもしくは0-20mA) アナログ出力：1点 ナビゲーションボタンで （0-10Vもしくは0-20mA) 簡単設定 Modbusシリアル通信 クイックスタート 工場出荷時の設定でほぼ全ての アプリケーションをカバーします。 長寿命 長寿命部品の採用により、 3種類の用途選択機能を内蔵。 通常使用での設計寿命は 標準/パフォーマンス/ポンプ・ファン 10年です。 簡単設定！ 使用環境に合わせて選べる４通りの設定方法 ＜その１＞ 現場でシンプルに、本体正面の7セグ表示部とナビゲーションボタンで設定 ＜その２＞ 梱包箱を開けずに、ローダーツールを本体に接続して設定 ＜その３＞ 操作表示器を接続して、操作盤の外から設定 ＜その４＞ 専用プログラミングツールSoMoveを使って、パソコンで設定 操作表示器 ローダーツール >SoMoveはホームページから無償ダウンロードできます。 >総合ツールなので、インバーターの設定、動作、テストなどを行えます。

世界中のお客様の声から生まれた シンプルな設備や装置に最適なインバーター 機械の小型化にも対応するコンパクト設計で、あらゆる用途に適用 ハンドリング 小型コンベア、遮断機 パッケージング 印刷機械、ラベリング装置 食品 ミキサー ポンプアプリケーション スプリンクラー 医療と健康 介護ベッド、ランニングマシーン 耐環境設計 基本仕様 項目 仕様 大気汚染などへの配慮 制御方式 V/f 制御、センサーレスベクトル制御 標準規格IEC60721-3-3準拠 周波数制御範囲 0.5～400 Hz （クラス3C2、3S2対応） 始動トルク 150% トルク制限 トルク制限　検出モニタリングのみ 使用温度 加減速時間 0.0 s ～ 999.9 s（ 加速・減速を個別に設定） -10～50℃（ディレーティングなし） 制動トルク 70% その他 オートチューニング、Modbus通信 環境仕様および適合規格 内容 製品準拠規格 IEC 61800-5-1,IEC 61800-3 ファーストトランジェットバースト　EN/IEC 61000-4-4 レベル4準拠 静電放電　EN/IEC 61000-4-2 レベル3準拠 電磁適合性 放射電磁界　EN/IEC 61000-4-3 レベル3準拠 誘導電磁ノイズ　EN/IEC 61000-4-6 レベル3準拠 サージ耐性　EN/IEC 61000-4-5 レベル3準拠 電圧ディップ/瞬時停電 EN/IEC 61000-4-11準拠 EMC環境適合 環境1 カテゴリーC2 EN/IEC 61800-3準拠（2～16kHzシールドケーブル） EMCフィルター追加 環境1 カテゴリーC1 EN/IEC 61800-3準拠（ 4～12kHzシールドケーブル 5m以下） 電磁放射ノイズ EMCフィルター追加 環境1 カテゴリーC2 EN/IEC 61800-3準拠（ 4～12kHzシールドケーブル 20m以下） EMCフィルター追加 環境2 カテゴリーC3 EN/IEC 61800-3準拠（ 4～12kHzシールドケーブル 20m以下） 製品認証 CSA、C-Tick、GOST、NOM、UL、CE 耐振動性 EN/IEC 60068-2-6準拠（ 1gn, f=13～200Hz）、EN/IEC 60068-2-6準拠（振幅1.5mm, f=3～13Hz） 衝撃耐性 EN/IEC 60068-2-27準拠（15gn, 11ms） 相対湿度 5～95 %（結露無し）IEC 60068-2-3準拠 保護機能 IP20 -10～40℃（ディレーティング無し）ATV12H018F1, H037F1, H018M2...H075M2, H018M3...H075M3, ATV12P***** 動作温度 -10～50℃（ディレーティング無し）ATV12H075F1, 12HU15M2, HU22M2, 12HU15M3...HU40M3 -10～60℃（保護シールを外し、温度相関2.2%ディレーティング） 保管温度 -25～70℃ 取付角度 垂直方向取付　+/- 10度 動作高度 1,000m以下（ ディレーティング無し）、1,000～2,000m（100mごとに1%のディレーティング） 環境汚染度 IEC 60721-3-3準拠　クラス3C3および3S2

冷却の種類を選べる！ ヒートシンクタイプとベースプレートタイプをラインアップ ＜ヒートシンクタイプ一覧＞ 型式 ATV12H018F1 ATV12H037F1 ATV12H075F1 ATV12H018M2 ATV12H037M2 ATV12H055M2 ATV12H075M2 ATV12HU15M2 ATV12HU22M2 電源 単相100V(100-120V、50/60Hz) 単相200V(200-240V、50/60Hz) モーター容量(kW) 0.18 0.37 0.75 0.18 0.37 0.55 0.75 1.5 2.2 定格出力電流(A) 1.4 2.4 4.2 1.4 2.4 3.5 4.2 7.5 10 過負荷電流(A) 2.1 3.6 6.3 2.1 3.6 5.3 6.3 11.2 15 出力定格電圧 三相200-240V 三相200-240V 制動トルク 70％ 70％ 電源容量(kVA) 0.6 1.1 1.9 0.7 1.2 1.6 2 3.6 4.8 最大電流容量(A) 6 11.4 18.9 3.4 5.9 8 10.2 17.8 24 冷却ファン なし あり なし あり 製品質量(kg) 0.7 0.8 1.3 0.7 0.7 0.7 0.8 1.4 1.4 筐体サイズ(別表) ① ② ④ ① ② ③ ③ ④ ④ 型式 ATV12H018M3 ATV12H037M3 ATV12H075M3 ATV12HU15M3 ATV12HU22M3 ATV12HU30M3 ATV12HU40M3 電源 三相200V(200-240V、50/60Hz) モーター容量(kW) 0.18 0.37 0.75 1.5 2.2 3 4 定格出力電流(A) 1.4 2.4 4.2 7.5 10 12.2 16.7 過負荷電流(A) 2.1 3.6 6.3 11.2 15 18.3 25 出力定格電圧 三相200-240V 制動トルク 70％ 電源容量(kVA) 0.7 1.2 2.2 3.9 5 6.6 8.3 最大電流容量(A) 2 3.6 6.3 11.1 14.9 19 23.8 冷却ファン なし あり 製品質量(kg) 0.7 0.8 0.8 1.2 1.2 2.0 2.0 筐体サイズ(別表) ① ② ③ ⑤ ⑤ ⑥ ⑥ 筐体サイズ（EMCプレート装着時） WxHxD mm ① 72x143x102.2 (72x189.5x102.2) ② 72x143x121.2 (72x189.5x121.2) ③ 72x143x131.2 (72x189.5x131.2) ④ 105x142x156.2 (105x188.2x156.2) ⑤ 105x143x131.2 (105x189.3x131.2) ATV12H018F1 ATV12H037F1 ATV12H055M2 ATV12HU15M2 ATV12HU15M3 ATV12HU30M3 EMCプレート （①サイズ） （②サイズ） （③サイズ） （④サイズ） （⑤サイズ） （⑥サイズ） 装着時 ⑥ 140x184x141.2 (105x230.6x141.2) ＜ベースプレートタイプ一覧＞ 型式 ATV12P037F1 ATV12P037M2 ATV12P055M2 ATV12P075M2 ATV12P037M3 ATV12P075M3 ATV12PU15M3 ATV12PU22M3 ATV12PU30M3 ATV12PU40M3 電源 単相100V (100-120V、50/60Hz) 単相200V(200-240V、50/60Hz) 三相200V(200-240V、50/60Hz) モーター容量(kW) 0.37 0.37 0.55 0.75 0.37 0.75 1.5 2.2 3 4 定格出力電流(A) 2.4 2.4 3.5 4.2 2.4 4.2 7.5 10 12.2 16.7 過負荷電流(A) 3.6 3.6 5.3 6.3 3.6 6.3 11.2 15 18.3 25 出力定格電圧 三相200-240V 三相200-240V 三相200-240V 制動トルク 70％ 70％ 70％ 電源容量(kVA) 1.1 1.2 1.6 2 1.2 2.2 3.9 5 6.6 8.3 最大電流容量(A) 11.4 5.9 8 10.2 3.6 6.3 11.1 14.9 19 23.8 冷却ファン なし なし なし 製品質量(kg) 0.7 0.7 0.7 0.7 0.7 0.7 1.0 1.0 1.6 1.6 筐体サイズ(別表) ⑦ ⑦ ⑦ ⑦ ⑦ ⑦ ⑧ ⑧ ⑨ ⑨ 筐体サイズ（EMCプレート装着時） WxHxD mm ⑦ 72x143x102.2 (72x189.5x102.2) ⑧ 105x143x98.2 (105x189.3x98.2) ⑨ 140x184x100.2 (140x230.6x100.2) ATV12P037M2 ATV12PU15M3 ATV12PU40M3 （⑦サイズ） （⑧サイズ） （⑨サイズ） 製品情報をもっと詳しく！ www.proface.com/ja/product/schneider-inverter/altivar_atv12/top

便利なオプション品も多数ラインアップ！ ＜ブレーキ抵抗器＞ 型式 製品名 対象本体機種 単相100V仕様、 VW3A7723 ブレーキ抵抗器 - IP00-100Ω-32W 単相/三相200V仕様 1.5kWまで VW3A7724 ブレーキ抵抗器 - IP00-68Ω-32W 単相/三相200V仕様 2.2kWまで VW3A7725 ブレーキ抵抗器 - IP00-100Ω-40W 単相/三相200V仕様 4.0kWまで VW3A7723 VW3A4551 ブレーキ抵抗器 モーターチョーク ＜モーターチョーク＞ VW3A4416 型式 製品名 対象本体機種 EMCフィルター VW3A4551 ライン/モーターチョーク - 10mH - 4A - 三相 - 45W ATV12H□□□□□：037F1、018M2、037M2、055M2、018M3、037M3 ATV12P□□□□□：037F1、037M2、055M2、037M3 ATV12H□□□□□：075F1、075M2、U15M2、075M3、U15M3 VW3A4552 ライン/モーターチョーク - 4mH - 10A - 三相 - 65W ATV12P□□□□□：075M2、075M3、U15M3 ATV12H□□□□□：U22M2、U22M3、U30M3 VW3A4553 ライン/モーターチョーク - 2mH - 17A - 三相 - 75W ATV12P□□□□□：U22M3、U30M3 ATV12H□□□□□：U40M3 VW3A4554 ライン/モーターチョーク - 1mH - 31A - 三相 - 90W ATV12P□□□□□：U40M3 VW3A9523 EMC適合キット ＜EMCフィルター＞ ＜EMC適合キット＞ 型式 製品名 対象本体機種 型式 製品名 対象本体機種 ATV12H□□□□□：018F1、037F1、018M2、 ATV12H□□□□□：018F1、037F1、018M2、037M2、 VW3A4416 EMCフィルター 037M2、055M2、075M2 ATV12P□□□□□：037M2、055M2、075M2 VW3A9523 EMC適合キット 055M2、075M2、018M3、037M3、075M3 ATV12P□□□□□：037F1、037M2、055M2、075M2、 ATV12H□□□□□：075F1、U15M2、U22M2 037M3、075M3 VW3A4417 EMCフィルター ATV12P□□□□□：U15M3、U22M3 ATV12H□□□□□：075F1、U15M2、U22M2、U15M3、 ATV12H□□□□□：018M3、037M3、075M3 VW3A9524 EMC適合キット U22M3 VW3A4418 EMCフィルター ATV12P□□□□□：037M3、075M3 ATV12P□□□□□：U15M3、U22M3 VW3A4419 EMCフィルター ATV12H□□□□□：U15M3、U22M3 VW3A9525 EMC適合キット ATV12H□□□□□：U30M3、U40M3 ATV12P□□□□□：U15M3、U22M3 ATV12P□□□□□：U30M3、U40M3 ＜フェライト抑制器＞ ＜操作表示器＞ 型式 製品名 対象本体機種 型式 製品名 対象本体機種 フェライト抑制器 VW3A1006 操作表示器 - IP54仕様 VW3A31451 （3個入り） ATV12H□□□□□：018M2 VW3A1007 操作表示器 - IP65仕様 全機種 VW3A1104R10 操作表示器用ケーブル 1m フェライト抑制器 VW3A31452 （3個入り） ATV12H□□□□□：037M2、018M3、H037M3 VW3A1104R30 操作表示器用ケーブル 3m VW3A31453 フェライト抑制器 ATV12H□□□□□：055M2、075M2、U15M2、 （3個入り） U22M2、075M3、U15M3、U22M3 ＜ローダーツール＞ 型式 製品名 対象本体機種 VW3A8120 シンプルローダーツール（ケーブル付） VW3A8121 マルチローダーツール（ケーブル、SDカード、バッテリー付） 全機種 VW3A31451 VW3A1006 VW3A8121 VW3A8126 マルチローダー用RJ45ケーブル フェライト 操作表示器 ローダーツール ＜通信パーツ＞ ＜アクセサリー＞ 型式 製品名 対象本体機種 型式 製品名 対象本体機種 LU9GC3 Modbus分岐ボックス +15V/+24V VW3A9317 全機種 VW3A8306R Modbus ラインターミネーター 150Ω（2個入り） 電圧コンバーター VW3A8306R03 Modbus シリアルケーブル RJ45 0.3m DINレール ATV12H□□□□□：018F1、037F1、018M2、037M2、 VW3A9804 VW3A8306R10 Modbus シリアルケーブル RJ45 1m 取付金具キット 055M2、075M2、018M3、037M3、075M3 全機種 VW3A8306R30 Modbus シリアルケーブル RJ45 3m DINレール VW3A9805 ATV12H□□□□□：075F1、U15M2、U22M2、U15M3、 VW3A8306RC Modbus ラインターミネーター（2個入り） 取付金具キット U22M3 VW3A8306TF03 Modbus “T”ケーブルRJ45(M)x1、RJ45(F)x2、0.3m VW3A8306TF10 Modbus “T”ケーブルRJ45(M)x1、RJ45(F)x2、1m ＜保守パーツ＞ 型式 製品名 対象本体機種 VZ3V1301 交換用ファン ATV12H□□□□□：075F1、U15M2、U22M2 VZ3V1302 交換用ファン ATV12H□□□□□：U15M3、U22M3、U30M3、U40M3
