外観検査システム（ボトル外観検査・キャップ外観検査・門型外観検査）　総合カタログ

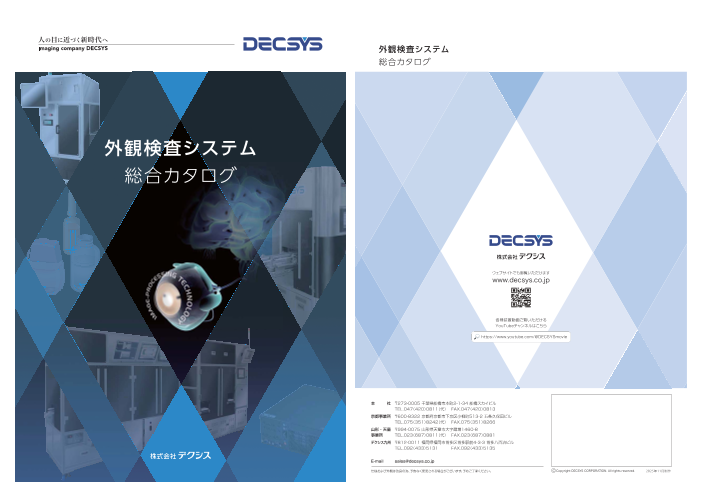

外観検査システム 総合カタログ 外観検査システム 総合カタログ ウェブサイトでも御覧いただけます www.decsys.co.jp 各種装置動画ご覧いただける YouTubeチャンネルはこちら https://www.youtube.com/@DECSYSmovie 本　　　社 〒273-0005 千葉県船橋市本町2-1-34 船橋スカイビル TEL.047（420）0811（代） FAX.047（420）0813 京都事業所 〒600-8322 京都府京都市下京区小柳町513-2 五条久保田ビル TEL.075（351）8242（代） FAX.075（351）8266 山形・天童 〒994-0075 山形県天童市大字蔵増1460-8 事業所 TEL.023（687）0811（代） FAX.023（687）0881 デクシス九州 〒812-0011 福岡県福岡市博多区博多駅前4-3-3 博多八百治ビル TEL.092（433）5131 FAX.092（433）5135 E-mail sales@decsys.co.jp 仕様および外観は改良の為、予告なく変更される場合がございます。予めご了承ください。 Copyright DECSYS CORPORATION. All rights reserved. 2025年11月制作

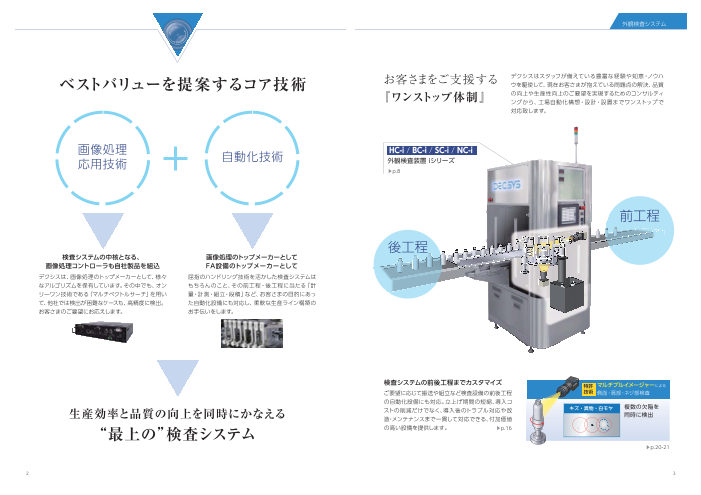

外観検査システム ベストバリューを提案するコア技術 お客さまをご支援する デクシスはスタッフが備えている豊富な経験や知恵・ノウハ ウを駆使して、現在お客さまが抱えている問題点の解決、品質 『ワンストップ体制』 の向上や生産性向上のご要望を実現するためのコンサルティ ングから、工場自動化構想・設計・設置までワンストップで 対応致します。 画像処理 HC-i / BC-i / SC-i / NC-i 応用技術 自動化技術 外観検査装置 iシリーズ ▶p.8 前工程 後工程 検査システムの中核となる、 画像処理のトップメーカーとして 画像処理コントローラも自社製品を組込 ＦＡ設備のトップメーカーとして デクシスは、画像処理のトップメーカーとして、様々 屈指のハンドリング技術を活かした検査システムは なアルゴリズムを保有しています。その中でも、オン もちろんのこと、その前工程・後工程に当たる「計 リーワン技術である『マルチベクトルサーチ』を用い 量・計測・組立・段積」など、お客さまの目的にあっ て、他社では検出が困難なケースも、高精度に検出。 た自動化設備にも対応し、柔軟な生産ライン構築の お客さまのご要望にお応えします。 お手伝いをします。 検査システムの前後工程までカスタマイズ 特許 マルチプルイメージャーによる ご要望に応じて搬送や組立など検査設備の前後工程 技術 側面・肩部・ネジ部検査 の自動化設備にも対応。立上げ期間の短縮、導入コ 生産効率と品質の向上を同時にかなえる ストの削減だけでなく、導入後のトラブル対応や改 キズ・異物・白モヤ 複数の欠陥を 同時に検出 造・メンテナンスまで一貫して対応できる、付加価値 “最上の”検査システム の高い設備を提供します。 ▶p.16 ▶p.20-21 2 3

外観検査システム 業界に特化した高い信頼性 【システム装置】 業界別 検査事例 ベースマシン 詳細ページ ボトル、シリンジ、プランジャー 当社ではシステム事業の発足以来、医療資材業界（医療用容器等）、医薬品、食品業界 点眼容器、中栓 外観検査装置 （容器・包装資材）を中心に導入実績を重ね、多くのノウハウを培って参りました。 ガラスプリフォーム i シリーズ ➡ P.8 医療用ポート 特に昨今の品質管理基準の厳格化に伴い、このような業界の自動検査ニーズはますま キャップ各種 すの高まりを見せています。 ゴム栓、アンプル 外観検査装置 デクシスでは、お客さまのご要望にお応えすべく、これまでに蓄積したノウハウを存分に ノズル、ガスケット LCシリーズ ➡ P.10 医療資材業界 駆使し、付加価値の高い検査設備をご提供することで、お客さまにご満足をもたらします。 チューブ シャーレ 門型外観検査装置 13 ドレッシング材 TMシリーズ ➡ P. ダイアライザー 薬液バック カスタマイズ対応 ➡ P.15 バイアル粉末 粉末異物 異物検査装置 PV-C ➡ P.14 液中異物 液中異物検査装置 LV-C 医療資材業界 医薬品業界 凍結乾燥製剤 外観検査装置 i シリーズ ➡ P.8 BFS 容器 外観検査装置 LCシリーズ ➡ P.10 ギア、リテーナー 納入先 オイルフィルター 外観検査装置 プラスチックパーツ i シリーズ ➡ P.8 業界 ボルト 自動車業界 シャフト、ボルト、スリーブ 卓上型外観検査装置 KENTABLE-J ➡ P.12 医薬品業界 小型金属部品 カスタマイズ対応 ➡ P.15 ボトル ヒンジキャップ 外観検査装置 8 スパウト i シリーズ ➡ P. 自動車業界 スプレーキャップ 外観検査装置 半 ノズル LCシリーズ ➡ P.10 導 食品・ 体 食品・化粧品業界 ・ 化粧品業界 電 ビン口 門型外観検査装置 子 個数カウント TMシリーズ ➡ P.13 ・液 晶 化粧筆 卓上型外観検査装置 KENTABLE-J ➡ P.12 半導体・電子・液晶 チューブ 門型外観検査装置 フィルム TMシリーズ ➡ P.13 4 www.decsys.co.jp 5

外観検査装置 製品開発ロードマップ   デクシスの製品は画像処理装置のハードウェア・ソフトウェアそして自動化検査のハン ドリングまで、外観検査装置に必要な技術項目全体を自社開発をしているため、常に 最適で最新な技術を詰め込んだ外観検査装置のご提供が可能です。 システム装置 外観検査装置 LC-mini 遠隔操作 外観検査装置SC-i バイアル粉末 異物検査装置 PV‐Cシリーズ サプリメント シンプルボトル検査機 外観検査装置 卓上検査機 卓上型外観検査装置 外観検査機 SC‐TypeⅡ HC-i KENTABLE-J 空ボトル検査機 CX BC 外観検査装置 液中異物検査装置 BC-i LV‐Cシリーズ 次世代 デクシス設立 外観検査装置 シンプルボトル ラインオシレート式 門型外観検査装置 シート検査機 ラベル検査機 外観けんた君 外観検査装置 外観検査装置 外観検査装置 ベースマシン LC 検査機 外観検査機 TMシリーズ SFシリーズ PIシリーズ NC-i LC-R LC-B 構想中 SC‐TypeⅠ LO 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 Intel製プロセッサ マルチコアSoCタイプ 高速画像処理 高速画像処理ユニット ユニット MA-1000シリーズ ビデオ改善装置 高性能表面検査処理装置 高速画像処理ユニット マルチプロセッサモデル TA‐A300 DS‐5200 TA‐100 DM‐2000 超高速画像処理ユニット TA‐4610 マルチプル イメージャー ダイナミック 汎用画像処理装置 産業機器向け組込み型の 高速画像処理ユニット 高速画像処理 高速画像処理 トレーシング DSシリーズ 超高速PCIビジョンボード DM‐3000 ユニット ユニット DS‐3400 TA‐3210 DM‐3011 画像処理装置 6 www.decsys.co.jp 7

100mm 150mm 270mm 全長120mm以下 ※液量5ml～20ml対応 外観検査装置 外観検査装置 iシリーズ 遠隔操作機能（オプション） HC-i BC-i SC-i NC-i 1 生産ラインの無人化 システム構成 人が介在せず装置オペレーションが可能。 タブレット1台で複数の検査装置操作が可能となり、 インデックス式の搬送を用いた 非常時はタブレットからの装置アラームに 緊急時の対応が迅速化 よって確認。 ※御社内で無線環境を構築していただく必要があります。 外観検査装置シリーズ 検査機内 遠隔操作（オプション） 2 一元管理 装置操作用タッチパネル　 ワークをチャックで挟んで保持しテーブルを回転させながら 装置操作だけでなく、画像設定もタブレッ 複数の 各部位を検査します。 ト端末上にてシミュレーションが可能。 検査装置操作が タブレット 1台で可能 3 いつでもどこでも見える化 Windowsタブレット 省スペース サイクルタイム 画像機 現場に入ることなく、どこからでも装置の Wifiルーター 短縮 稼働状況が確認可能。 NAS 様々な製品に対応 胴径φ25mm以下 φ100mm iシリーズは、検査対象製品の大きさに応じて 検査事例 NC-i、BC-i、SC-i、HC-iの４機種をラインナップ。 φ60mm ボトル外観検査 丸型・角型・ シリンジ／プランジャー 凍結乾燥製剤 ブロック体 ギア外観検査 インデックス仕様なので、サイクルタイムが短縮 φ45mm 天面・底面・側面の 扁平型など 外観検査 外観検査 外観検査 詳しい検査事例は でき、かつ省スペースに検査が可能です。ボトル 全面取り込みによる検査 こちら ➡P.２１ だけではなく、ギア、キャップ等様々な製品に対 応可能です。 NC-i HC-i BC-i SC-i トレーサビリティー／稼働管理システム 検査装置の稼働状況をタブレットで管理！ 履歴を表示、印刷も可能です。 検査画像 ＩＤ／ＰＷの操作者登録で権限付与・管理することにより 取込画像 処理画像 いつ誰が操作したのかデータとして履歴を残すことがで きます。また検査結果もＯＫＮＧの結果数から保存画像、 Wifiルーター 画像機 異常メッセージまで確認できます。 天面 ワークイメージ 生産データ（良品数・不良品数・不良率等） 制御装置（PLC） NAS 機能維持結果 取込画像 処理画像 登録ID一覧 ログイン履歴（ＩＤ・変更箇所・理由） 側面 底面 装置異常情報 装置操作用 タッチパネル　 画像機器/PLC通信ログ 操作履歴を 検査画像表示（判定結果） 詳細に保存 8 www.decsys.co.jp 9

外観検査装置 外観検査装置 LCシリーズ LC/LC-mini/LC-R/LC-B 自立できないワークには 「LC-B」の搬送技術で全面検査 リニア式の搬送を用いた 外観検査装置シリーズ ■自立搬送ができない小型BFS容器等も 　グリップコンベア搬送と最小限の持ち替え LC-B ■設計で死角レスの全面検査が可能 ワークをストレートに ■充填機と直結、高速切り出しホイールで 流しながら各部位を 　135カード/分の高速検査を実現 検査します。 高速 高精度 生産ラインへ簡単設置 高速高精度な検査向け「LC」 ■天面・底面・側面検査が1分間で最大180個可能 ■サイドグリップコンベア搬送にてキャップ内側面、内底面も検査可 ■方向規制ユニットでヒンジキャップ等の異形状品の検査も可能 不定方向で供給されるワークを当社独自の方向規制ユニットを通過させる ことで同一方向に規制し、画像検査ステージへ供給します。 これにより従来困難であったヒンジ・ツバ部の検査精度がはるかに向上します。 上下を挟んで搬送 サイドグリップコンベアに持ち替え LC 右側面・左側面検査 上面・下面検査 BFS容器用外観検査装置 検査部位 上面検査、下面検査、側面検査、(液量検査) 検査性能 黒点異物、ヤケ、成形不良、充填液過不足 検査能力 135カード/分 対象ワーク 小型BFS容器（連包容器 0.5ml他） 方向規制ユニット W2500×D1000×H2000（mm） 装置サイズ 搬送高さ：850mm (製品倒立姿勢) 手軽に導入できる 側面 上面 下面 ユーティリティ AC200V（3相） 15A 「LC-mini「」LC-R」 LC-mini LC-R ■省スペースにこだわったシンプル構造 検査事例 ■LC-Rは側面検査にラインカメラを 　使用することで高い検査精度を保持 LC LC-mini LC-R LC-B キャップ ゴム栓 キャップ ボトル BFS容器 ノズル ヒンジキャップ 側面や内側の凹凸や刻印にも影響されず異物を検出 マスクレスの全面検査が可能なので、小さなワークでも異物のみを安定して検出することが可能です。ワーク形状や検査項 目に合わせたカメラ構成が可能で、異物検査だけでなく形状検査・計測検査などさまざまな検査用途にご使用いただけます。 10 www.decsys.co.jp 11

卓上型外観検査装置／外観けんた君／門型外観検査装置 卓上型外観検査装置 門型外観検査装置 KENTABLE-J TM 既存の生産ライン上に設置する ローコストに定量的外観検査を実現 だけで検査を自動化 コンパクトな卓上機にカスタマイズ性を持たせることで1台で様々なワー クの検査を可能にしました。マルチプルイメージャー搭載（ｐ.20-21）で目 設置スペースが限られている、現在の生産ラインの改造 視では確認しづらいキズや欠けも高精度に検出できます。 が難しい場合でも、門型タイプなので簡単設置、スピー ディーな立上げが可能。 ワークを入れるだけで誰でも定量検査が可能 各ユニットとのセットアップ作業が不要なので設置立上が簡単 運転ボタンをタッチ 手動でワークをセットし、検査ボタン 結果は上部モニターへ表示。 またはエリアセンサ―によって 検査作業状況はあとからまとめて 検査がスタート 確認可能。（画像はイメージです） 画像表示モニター 画像処理コントローラ 3つの検査ユニットをご用意 PLCなど 画像処理コントローラ カメラ・照明 縦置き検査仕様 横置き検査仕様 平置き検査仕様 （自社製：TAシリーズ） カメラ・照明 お客様コンベア* 画像表示モニター 制御装置(PLC) ベースユニット *対応コンベア幅は以下の通りです。　 単体での購入の場合、各ユニットとの TMシリーズなら必要機材をすべて 標 準 ： 300mm仕様 セットアップ作業が必要です。 装備している為、設置立上が簡単です！ オプション ： 150mm仕様 ： 500mm仕様 対象製品例 ロボット連携・遠隔操作モデルもご用意 ●医療業界 ●自動車業界 　ボトル 　歯車 装置とロボットの干渉を 　ノズル 　モーターハウジング 検査事例 防ぐため、光学系が駆動 遠隔操作イメージ図 　キャップ 　ゴムキャップ するオプションを用意。 チューブ外観検査 フィルム外観検査 また、産業用ロボット使 ４方向からの全周検査 ➡P.21 ライン移動による検査 ➡P.21 用時でも安全に操作が できるよう、遠隔操作も 可能です。 ●電気電子業界 ●鉄鋼金属業界 　継手 　金属パネル 　コネクタ 　シャフト 遠隔操作用パネル ※各メーカーロボットに対応（I/O接続のみ） ※遠隔操作パネルのケーブル長5ｍまで 12 www.decsys.co.jp 13

液中異物検査装置／バイアル粉末異物検査装置／カスタマイズ対応 液中異物検査装置 カスタマイズ対応 LV-C ワークサイズ・形状・検査要望・工場レイアウト等に合わせて搬送方法や装置設計に工夫を凝らした カスタマイズ対応でお客様のご要望にお応えします。 独自の撹拌技術により液中の集泡と異物検査が可能 検査事例 1本単独の検査から、多連ボトルなど複数本の同時検査まで可能！ ダイアライザー •単ボトル 組立前の両端面検査で中空糸の穴詰まりやウレタン量の過不足検査、 扁平容器や色付きボトル、懸濁液なども異物検査可能。 容器側面の傷や異物の検査などが可能です。 独自の画像処理技術により、泡立ちしやすい液体に対しても異物検査可能。 •多連ボトル（泡集泡技術） 独自の液体撹拌技術により泡を集泡することで、泡の誤検知を大幅に 抑制可能。 高精度に異物検査することができます。 特許技術 装置外観イメージ バイアル粉末異物検査装置 （2セル構成/自動検査対応版） PV-C ダイアライザ 穴詰まりを検出！ 端面イメージ図 検査画像（拡大図） 独自の振動技術により、異物が底面に出現 特許技術 薬液バッグ 振動ユニットが瓶内の粉末を高速流動させることで、底面に混入異物が出現。（※1） 薄く軽いため搬送が難しい薬液バッグも長年の 傷 カメラ撮像したライブ映像をモニター上で目視検査することができます。（※2） 装置ノウハウにより安定した搬送を実現。 ＜テストサンプルによるイメージ画像＞ ポート部（口部）、袋部の両面から欠陥を検出します。 異物 粉末内に埋もれた異物が 特殊高速シェイクにより 底面に出現する様子を撮像！ (※1)粉末の性質により混入異物の見え方が異なるため、テスト機による流動テストを実施します。 (※2)オプションで自動検査にも対応できます。ご相談ください。 主な仕様 1 粉末に対する異物の比重に関係なく検査可能 その他、スプレーノズルやガラスアンプル異形状の 項目 標準（2セル構成） 参考（1セル構成） 小型金属部品など様々な形状、素材に対応。 処理能力 70本/分（8スピンドル） ※ユニット増設で検査能力UP（オプション） 35本/分（4スピンドル） ワークを傷つけない搬送・装置設計で最適な 2 NG画像保存機能によりロット回収リスクを回避 W620×D750×H950（単位mm） 外観検査装置をご提供します。 ※オプションで全画像保存にも対応致します。 装置外形 W2200×D4150×H2120 ※振動部のみカバー無し、 （単位mm） 別途画像処理装置の設置スペースが必要 3 セルマシン構成で、増設にも対応 検査部位 粉末内混入異物、その他（オプション） 検査項目 毛髪、黒色異物、繊維、金属 他 ※検査モニター画面上目視にて 14 www.decsys.co.jp 15

前後工程との連動実績／検査装置導入の流れ 前後工程との連動実績 検査装置導入の流れ デクシスは生産ラインでの様々な設備との連動実績がございます。 画像検査だけではなく、前後工程との連動も最適化し付加価値の高い設備をご提供いたします。 お客様のニーズ お客様の検査に対するご要望、 ・検査対象ワーク・検査速度 ワークや設備等の情報を伺います。 ・検査項目・納入時期 確認 ・予算・設置スペース インライン ・設備制約条件　等の確認 段積み機 サンプルテスト サンプルをお預かりし、ご要望の精度で ・良品、不良品サンプルお預かり 成形機 取り出し機 検出可能かテストを行います。 ・技術検討＆検証テスト 評価 整列機 ・お客様先デモ オフライン パーツ フィーダ 設備に合った装置の構想提案を ・光学系の設定 箱詰機 構想提案 行います。 ・画像処理概要 ・システム構成 組立機 ・前後工程との連結 組立機 構想にご了承いただけましたら納期と ・構想プレゼン 前工程 後工程 見積書提示 ともに見積書を提示いたします。 ・仕様書発行 ・仕様書取り交わし 製造部門・システム開発部門が連携 ・供給＆排出機構・ツーリング対応 取出し機ロボット～検査機の連動事例 設計・製作 しながら製作を進めていきます。 ・画像処理プログラム・シーケンサプログラム ・配線 I/Oチェック・社内組立＆調整 上流からの製品をダイレクトに ・取扱説明書 受け取り、検査装置へ投入し 検査を実行します。 出荷立ち会い お客様立会のもと、動作確認や ・現地調整 操作手順の確認・調整を行います。 ・検収立会い 調整 ・オペレーター教育 トラブル発生やカスタマイズが必要と ・トラブル対応 アフターフォロー なりましたらいつでもご連絡ください。 ・品種追加 ・改造 改善工事 アフターサポートサービス契約について 組立・整列～検査事例 当社システム装置や画像処理装置を安定稼働させるためには計画的な点検と消耗品や長期使用による劣化部品の バラ製品を整列機等により 予防交換が必要となります。そこで安定稼働を実現し更に万が一の故障時にも対応できるアフターサポートサービ 整列搬送を行い、検査装置へ投入し ス契約をお勧めします。 検査を実行します。 契約メリット 1.安定稼働 2.装置延命 3.お得な割引制度 定期点検、消耗劣化部品の予防交換を 早期から継続契約いただくことで、 契約サービス時に交換する部品費用及び 行うことで故障による生産ロスを未然に 装置品質・性能を維持し長期間のライフ 技術費用を割引価格にてご提供いたします。 防ぎます。 サポートを実現いたします。 また契約継続時や、複数台契約での割引も ございます。 16 www.decsys.co.jp 17

画像処理コントローラ 画像処理コントローラ 外観検査アルゴリズム「マルチベクトルサーチ」 外観検査システムの中核となる、画像処理コントローラも より人の目に近い検出手法として、独自の自己相関アルゴリズム： 『マルチベクトルサーチ』を開発。他と異なる部分に着目するメカニズムで 自社製品を組み込み 光学条件などの変動にも強い、ロバストな検査を提供致します。 画像処理装置の開発からスタートしたデクシスは、画像処理技術に関するハード・ソフト・アプリケーション技術全てに ※ユーザーズマニュアル及び検査ソフトウェアメニュー上では「二次元異物検査」の表記となっております。 精通しています。そのデクシスが開発したオンリーワンのアルゴリズム「マルチベクトルサーチ」を用いて、他社では検 取込画像 処理画像 出が困難なケースも、高精度に検出。お客様のご要望にお応えします。 製品ラインナップ 価格 TA-A400 Intel Core i7(2.4GHz) 検査用途に合わせた画像処理装置を TA-A300 Intel Core i7(2.4GHz) ラインナップ TA-3011 DSP(900MHz) ❶模様入りボトル側面 ❷柄入り硝子瓶側面 スペック 取込画像 処理画像 取込画像 処理画像 Model TA-3011 TA-A300 TA-A400 CPU/DSP TI社DSP　TMS32DM648:900MHz Intel Core i7（2.8GHｚ） FLASH ROM 8MB 256GB SATA SSD メモリー 512MB 8GB カメラリンク（PoCL対応） カメラリンク（PoCL対応） ・カメラリンク（PoCL対応） 　BASE Configuration×2ｃｈ（コネクタ：ＳＤＲ　26Ｐｉｎ） 　BASE Configuration×2ｃｈ（コネクタ：ＳＤＲ　26Ｐｉｎ） 　BASE Configuration×4ｃｈ（コネクタ：ＳＤＲ　26Ｐｉｎ） 　（オプション4ｃｈ） 　Ｍｅｄｉｕｍ／Ｆｕｌ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ×1ｃｈ（コネクタ：ＳＤＲ　26Ｐｉｎ） 　Ｍｅｄｉｕｍ／Ｆｕｌ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ×2ｃｈ（コネクタ：ＳＤＲ　26Ｐｉｎ） 　 TAパッケージソフト 　*2ｃｈ接続時は同期取り込み 　*カメラリンクはBaseまたはMedium/Fullを選択可能 （オプション） カメラ入力 　*2ｃｈ以上接続時の取り込みは同期/非同期が選択可能 ・CoaXPres（s Power Over対応） 自社開発の画像処理ソフトウェアとライブラリによるTAパッケージソフトにより、さまざまな検査用途に対応いたします。 　CXP-6Quad（25Gbit/s）×1　※1カメラ接続 　DIN 1.0/2.3　4個搭載（9mm間隔で配置） 　*CoaxPressまたはカメラリンクのどちらかを選択可能 　*カメラリンクはBaseまたはMedium/Fullを選択可能 　*2ｃｈ以上接続時の取り込みは同期/非同期が選択可能 【異物検査】【個数検査】【照合検査】【形状検査】【計測検査】 シリアル RS-232C 1ｃｈ RS-232C 2ｃｈ RS-232C 4ｃｈ USB 特注対応（弊社DD-USBオプション基板搭載） USB3.0×4ｃｈ USB3.0×4ｃｈ、ＵＳＢ2.0×2ｃｈ イ Ｅｔｈｅｒｎｅｔ ン LAN Ethernet 10Base-T/100Base-TX1000Base-T×2ｃｈ タ １０Ｂａｓｅ-Ｔ/100Ｂａｓｅ-ＴＸ/1000Ｂａｓｅ-Ｔ 1ｃｈ ー フ CFカード 32MB～2GB（弊社推奨品） - - アライメントパッケージソフト ェ ー SDカード - - - ス PS/2 1ｃｈ - - アライメント用途のパッケージツールをご用意しています。従来のサーチ手法で検出困難であったマークについて、 　　絶縁型 I/O 入出力各8点（オプション16点） 入出力各16点(MDR36pin) 入出力各32点（MDR96pin） デクシスで培った前処理技術を活かした新たなサーチ手法により検出を可能とし、ユーザー様でご使用のマークに アナログXGA/SVGA/VGA　 アナログVGA(HD Dsub 15pin) アナログVGA(HD Dsub 15pin) モニタ表示 対しても対応が可能です。こちらのパッケージツールをベースに、お客様のシステムや装置構成によって専用ソフト Dsuｂ 15pin or mini-Display or DisplayPort or DVI-D エンコーダー - RS-422（A相，B相） にカスタマイズすることが可能です。 OS μITRON 4.0 Windows10 64bi（t Japanese/English） 環境対応 RoHS指令対応部品使用 良品パターンに対し、 外形(W×D×H)(mm) 汚れや影、明るさ変動にも対応できる （突起物を除く） 255ｘ162ｘ60 250×255×98 230ｘ221ｘ134 豊富な手法を標準ラインナップ 電源 DC24V ±5% AC100V DC24V（ACDCアダプタ付属有り） 消費電力 2CG:40W　　4CH：48W 104W 103W 登録モデル 重量 約1.8㎏ 約3.6kg 約3.5kg 明暗反転 低コントラスト 低コントラスト 18 www.decsys.co.jp 19

カメラ（マルチプルイメージャー） カメラ マルチプルイメージャー検査事例 ギア検査 従来は撮像できなかった、ギア側面部も同時検査が可能 マルチプルイメージャー 特許技術 従来：山・谷部分のみ ギア外観検査装置 全ての欠陥検査を、一つの光学条件で一度に可能にする技術。 山部：汚れ 検査対象 天面/底面/側面（全周） 検査内容 錆/打痕/巣穴 従来はキズ・異物・白モヤなど、異なる種類の欠陥を検査する場合には、それぞれの光学条件が必要でした。デクシスの オリジナルカメラ「マルチプルイメージャー」を用いれば、複数種類の欠陥がある場合でも、カメラ1台で同時に検出す 谷部：汚れ 天面/底面：エリアカメラ各1台 装置仕様 側面：マルチプルイメージャー　1台 ることができ、コスト・設置スペースの削減が可能です。 右側面 左側面 検査能力 MAX　30個/分 数工程必要だった従来の検査方法 φ40mm×H50mｍ以下（材質及び形状による） 全ての欠陥を同時に検出！ 対象サイズ 重量　～200g/個まで キズ 異物 白モヤ 入力電源 3相　AC200V キズ・異物・白モヤ 装置外形寸法 W750×D850×H1950mm 汚れ 汚れ チューブ検査 明・暗視野画像の同時検査により、検査能力向上 明視野（透過） 異物 チューブ外観検査装置 検査対象 全周 検査内容 異物/フィッシュアイ/かみ込み/傷/折れ 装置仕様 4カメラによる全周検査 傷（低コントラスト） 折れ 検査能力 MAX処理能力 暗視野 （ｍｍ） 1ｃｈ 2ｃｈ 搬送方向 リング照明 0.1 30ｍ/分 15ｍ/分 0.2 60ｍ/分 30ｍ/分 0.3 90ｍ/分 45ｍ/分 ▶1つのカメラで最大8光学条件を設定できるので、コスト削減・省スペース化 傷（高コントラスト） 0.4 120ｍ/分 60ｍ/分 ▶ソフト上で照明条件を設定できるので、ハードの細かな調整は不要 0.5 150ｍ/分 75ｍ/分 ▶検査項目を追加したい場合もカメラや照明を追加せずに対応可能 入力電源 AC100V 装置外形寸法 W500×D1070×H1450mm フィルム検査 明・暗視野画像を同時に撮像・検査ステーション数削減→コスト減・省スペース化が可能 製品ラインナップ 透過光（明視野） 異物 フィルム外観検査装置 2K・4K マルチプルイメージャー（モノクロ・カラー） 検査対象 表面/裏面 お客様の検査内容に合わせた最適なカメラをご提案いたします。 検査内容 傷/白もや/異物 ※マルチプルイメージャー単体での販売は行っておりません。 装置仕様 上面：マルチプルイメージャー 透過光（暗視野） 白モヤ マルチプルイメージャー　ラインナップ 検査能力 成型サイクルに依存 画素数 レンズ 明視野 暗視野 対象サイズ MAX 150ｍｍ×200ｍｍ以下（検出精度による） 搬送方向 2K Cマウント 入力電源 3相　AC200V モノクロ フィルム 4K Fマウント 装置外形寸法 W1000×D600×H1850mm カラー 2K Fマウント ※最大スキャンレート20KHｚ（1 ライン　FULL Configuration 接続時） 傷 20 www.decsys.co.jp 21

ダイナミックトレーシング機能 ダイナミックトレーシング機能 塗装外観欠陥の検出結果例 輝線の自動追従で湾曲製品も高速・高精度な検査を可能にした新技術！ 湾曲や段差のある製品の外観検査は光学系（カメラや照明の位置）を一定に保つことや、外乱光の影響、シャッター スピードの制御が難しく、検査に必要な安定した画像を取得できないため、なかなか自動化に至らない製品の一つです。 ダイナミックトレーシング機能はこれらの課題を解決し少ない機材で高速・高精度検査を可能にしました。 こすれ キズ バイク用タンク検査例 ラインスキャンカメラ スキャン位置 ブリスター （ゆず肌） 取得画像 スキャン位置 輝線 輝線 10mm 処理結果 一般的なラインカメラ ラインカメラ+ダイナミックトレーシング機能 ワークに凹凸がある、湾曲している、ワーク偏心する ダイナミックトレーシング機能とは、 塗装ブツ などの要因で輝線が歪むと、普通のラインカメラでは、 輝線に追従して撮像する手法 照明が一様に当たって均一な画像を得られない。 ※照明が一様に当たったような映像が撮像できる 検出精度が低下する部分や検出不可部分が発生。 基準が輝線となるため、その基準の輝線から取り込みライン 位置を変えることで、明視野／暗視野の両方の撮像が可能（注1） （注1：弊社マルチプルイメージャーカメラ使用時） 約φ0.8mm 従来の検査手法 ダイナミックトレーシングでの検査 ※キズ検査用サンプル品 　走査速度　100mm/s ×数台のカメラが必要 〇１台のカメラで検査可能 ５mm 処理結果 　画素分解能　0.1mm ×何度も撮像　×制御が難しい 〇１度の撮像　〇自動制御 ×設備コスト増　×検査に時間がかかる 〇設備コスト抑制　〇高速・高精度検査 複雑形状に最適な専用照明 製品化例 ダイナミックトレーシング機能の効果を最大限活かすために 高速走査型外観検査ロボット 特注照明を開発！ 「高速パルス信号トリガー機能」を搭載したカワサキ社製汎用ロボットと 従来のバー照明での検査はワークの段差（凹凸）や曲面（R形状）によって照明 ダイナミックトレーシング機能を組合わせた外観検査装置 の映り込み位置や形状が変動するため、暗視野において凹凸どちらの斜面が 光っているか判別が困難＝欠陥判別不可により見逃しに繋がります。 様々な曲面ワークに対応 対象製品例 特注照明ではこのような変動を最小限に抑える仕組みにより、 自動車外装関連 照明映りのムラを解消し、検査精度の向上と安定化を可能にします。 住宅設備関連 金属部品関連 大物家電 22 www.decsys.co.jp 23

製品仕様 製品仕様 製品仕様 インデックス搬送タイプ外観検査装置 卓上型外観検査装置 KENTABLE-J 検査設備 仕　様 iシリーズ BC SC 外形寸法 (W×D×H) 標準モデル 850× 700× 690mm NC-（I ※5） HC-i BC-i SC-i BC-1110 BC-1010 TypeⅠ TypeⅡ * モニター含まず スリムモデル 700× 700× 690mm 処理能力(※1) MAX70本/分 MAX45本/分 MAX80本/分 MAX60本/分 MAX60本/分 MAX 30本/分 MAX 30本/分 MAX 20本/分 MAX 45本/分 標準モデル 約 90㎏ 重量 ハンド数（ステージ数×ハンド数） 16（4×4） 8（8×1） 16（8×2） 8（8×1） 8（8×1） 8（8×1） 8（8×1） 4（4×1） 8（8×1） スリムモデル 約 75㎏ 縦置き H：150mm～20mm　φ：20ｍｍ～60ｍｍ 対象ワークサイズ（単位㎜） φ25×H120以下 φ100×H270以下 φ65×H200以下 φ60×H150以下 φ45×H100以下 φ50×H220～ φ50×H220 φ50×H220 φ50×H100以下 ※自立搬送可能であること（要相談） （※6） （※4） （※3） （※3） （※2） φ130×H400 ～φ70×H220 ～φ100×H300 (※2) 対象製品 横置き L:50mm～90mm/80～120mm/110mm～150mmのいずれか1種　φ:10mm～30mm 平置き W：210mm×D：148mm×H：30mm（MAX） 検査部位 検査項目 欠陥限度 品種数 8品種 不透明異物 ネジ部 0.3ｍｍ角以上 検査動作 検査ボタンまたはエリアセンサ―によって検査開始 汚れ 標準モデル 最大 4ch 接続 不透明異物 接続カメラ /照明 0.3ｍｍ角以上 スリムモデル 最大 2ch 接続 汚れ 検査項目 キズ、打痕、汚れ、異物　等 偏肉 標準画素分解能 約 0.15mm/pix 胴部 ボイド 最小検出サイズ 0.3mm角 樹脂伸び 1.0ｍｍ角以上 糸引き ユーティリティ AC100V　15A　50/60Ｈｚ（アース付きプラグケーブル　5ｍ付き） シルバー 周囲温度 5℃～40℃ 不透明異物 温度 30～80％RH（結露なきこと） 検出能力 0.3ｍｍ角以上 汚れ 底面 糸引き 1.0ｍｍ角以上 白化 ゲートずれ 中心より3ｍｍ以上 画像処理コントローラー キズ 欠け KA-A320 天面 割れ 0.3ｍｍ角以上 （オプション） ショートショット バリ リーク 穴あき φ0.5ｍｍ以上 （オプション） 撮像カメラ 側面：ラインセンサカメラ　　　底面/天面：エリアカメラ 装置外形　W×D×H　〔単位：mm〕 1000×1500×2100 1000×1500×2100 1200×1700×2100 850×1000×1950 750×850×2000 1300×1300×1800 1000×1000×1800 1500×1000×1800 750×750×1800 装置重量 850kg 800kg 900kg 700kg 600kg 700kg 500kg 500kg 350kg 医療ボトル 医療ボトル 食品用ペットボトル 食品用ペットボトル 食品用ペットボトル 食品用ペットボトル 医療ボトル 小型医療ボトル 小型医療ボトル 主な対象ワーク 医療用シリンジ他 （飲料・調味料・お酒など） （飲料･調味料･お酒など） （飲料・調味料・お酒など）（飲料・調味料・お酒など） キャップ他 キャップ他 他 多層ボトル　他 多層ボトル　他 多層ボトル　他 多層ボトル　他 (※1) 容器形状により変動がございます。 (※2) 角 , 長角 ,オーバル時は長短差が 5mm 以内（ 長手方向はmax45mm) (※3) 角 , 長角 ,オーバル時は長短差が15mm 以内（長手方向はmax60mm） (※4) 角 , 長角 ,オーバル時は長短差が 20mm 以内（長手方向はmax100mm） 長短差 20mm 以上の場合は要相談 (※5) 供給・回収装置が別途必要となります。 (※6) 丸以外の異形状は要相談。 リニア搬送タイプ外観検査装置 門型外観検査セルマシン 型番 LC-1000 LC-mini LC-R 画像処理コントローラ(TAシリーズ)、カメラ、画像表示モニター、 照明、照明取付治具、制御装置(PLC)、各種配線 処理能力（※1） MAX180個/分 MAX60個/分 MAX40個/分 リーク付きはMAX30個/分 対象サイズ（※2） ～Φ100ｍｍ ～Φ50ｍｍ Φ50ｍｍ～100ｍｍ 装置構成 天面カメラユニット(1～4台) または 側面カメラユニット(2～4台) ×H100ｍｍ ×H50ｍｍ Ｈ60ｍｍ～220ｍｍ シリンダ仕様 または エアブロー仕様 検査部位 検査項目 欠陥限度 ※製品により異なる為、検証の上カスタマイズを実施 天面・側面 0.2mm角以上 処理能力 製品及び検査項目により異なる為、検証を実施 検 底面 0.2mm角以上 - 0.5mm角以上 （オプション） 出 能 内底面 不透明異物、 0.2mm角以上 - - 検査部位 天面・側面 ※カメラユニットを選択 力 汚れ 内側面 0.3mm角以上 （オプション） - - 検査項目 異物・傷・汚れ・欠け・ヒビ・ショート・バリ・噛み込み・異種混入・計測・ 個数カウント・方向判別　　などの各種外観検査 リーク検査 - - 0.5mm角以上 （オプション） 装置外形 W400mm～×D600mm～×H1500mm～ 撮像カメラ 側面4台、天面1台、内底面1台 （オプション内側面1台） 側面4台、天面1台 側面1台、天面1台 （オプション底面1台） 電源供給 AC 100V 装置外径 W1800×D700×H1800mm W800×D750×H2000mm W800×D750×H2000mm 装置重量 約450㎏ 約350㎏ 約400㎏ 電源 三相　AC200V 24 www.decsys.co.jp 25
