カメラセットシリーズ　LaseView-CA / LaseView-LHB シリーズ

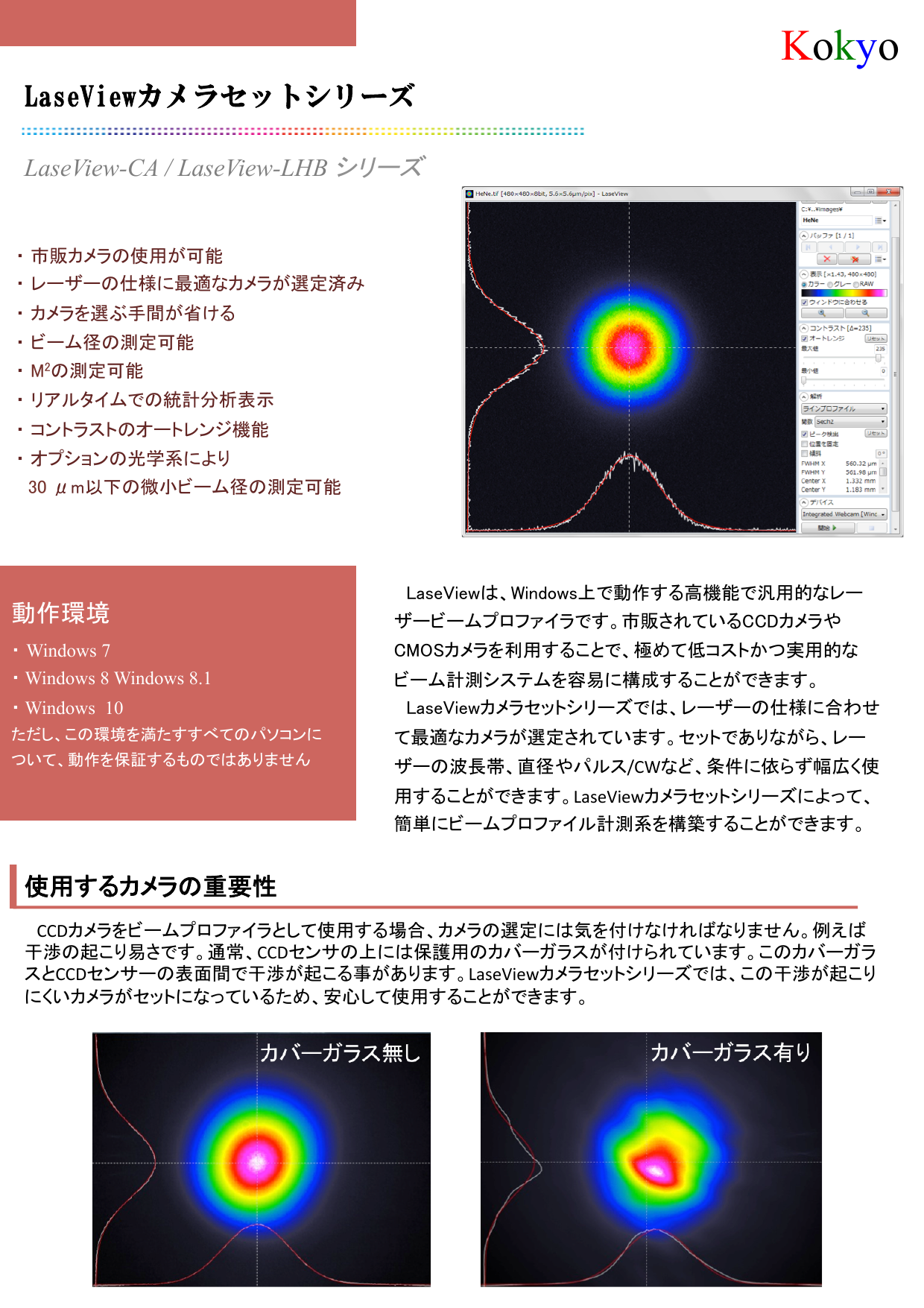

Page 1:LaseViewカメラセットシリーズ・ 市販カメラの使用が可能・ レーザーの仕様に最適なカメラが選定済み・ カメラを選ぶ手間が省ける
・ ビーム径の測定可能・ M2の測定可能・ リアルタイムでの統計分析表示・ コントラストのオートレンジ機能
・ オプションの光学系により
　30 μm以下の微小ビーム径の測定可能　LaseViewは、Windows上で動作する高機能で汎用的なレーザービームプロファイラです。市販されているCCDカメラやCMOSカメラを利用することで、極めて低コストかつ実用的なビーム計測システムを容易に構成することができます。　LaseViewカメラセットシリーズでは、レーザーの仕様に合わせて最適なカメラが選定されています。セットでありながら、レーザーの波長帯、直径やパルス/CWなど、条件に依らず幅広く使用することができます。LaseViewカメラセットシリーズによって、簡単にビームプロファイル計測系を構築することができます。LaseView-CA / LaseView-LHB シリーズKokyo動作環境・ Windows 7・ Windows 8 Windows 8.1・ Windows 10ただし、この環境を満たすすべてのパソコンについて、動作を保証するものではありません使用するカメラの重要性　CCDカメラをビームプロファイラとして使用する場合、カメラの選定には気を付けなければなりません。例えば干渉の起こり易さです。通常、CCDセンサの上には保護用のカバーガラスが付けられています。このカバーガラスとCCDセンサーの表面間で干渉が起こる事があります。LaseViewカメラセットシリーズでは、この干渉が起こりにくいカメラがセットになっているため、安心して使用することができます。

Page 2:Kokyoラインプロファイル（LineProfile）十字線上のラインプロファイル表示 （Gauss、Lorentz、Sech関数フィッティング及びFWHM解析機能付き ）積分プロファイル（Integra/onProfile）水平／垂直方向に平均化したプロファイルの表示（ ラインプロファイルと同様の解析機能付き ）最大値投影プロファイル（Max.IntensityProjec/on）水平／垂直方向の正射影（最大値）プロファイルの表示（ ラインプロファイルと同様の解析機能付き ）2点間距離（Point-PointDistance）画面上で任意の2点間距離の測定ピーク積分（PeakIntegra/on）円外をバックグラウンドとして円内の積分値の解析とカーソル上の光強度を解析Ti:Sapphireレーザーの遠視野像のラインプロファイル市販の緑色レーザーポインタ のM2解析結果例測定したいレーザーのビームウエストの位置にCCDカメラを配置しスライドさせることで、簡単にM2を測定することができます。解析機能LaseViewによるM2の測定PCと接続した使用イメージ

Page 3:Kokyo波長：190–400nmLaseView-CA-DUV-BE
価格：価格：¥941,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。トリガーオプション： ¥12,000（税抜き））納期：約4週間 縮小ビーム測定光学系の仕様倍率 ： 約30倍　　 NA：0.5使用波長範囲 ： 240–360nm光学分解能 ： <1μm作動距離　 ： 約1mm長さ　　　　　 ：194mmビーム径　2μm〜100μmLaseViewカメラセットシリーズラインアップ　波長190 – 400 nm 400 – 1100 nm 900 – 1700 nm (NIR) 2 -16 μmビーム径/
ビーム種別2 μm 〜 100 μm
5 μm 〜 100 μm@NIR○ ○ ○ 　30 μm 〜 5 mm
200 μm〜5 mm@NIRフェムト秒パルス
もしくは集光光 ○ ○○ カスタム対応平行光 カスタム対応 -1 mm 〜 50 mm
3 mm 〜 50 mm@NIRカスタム対応 ○ ○ -50 mm 〜 100 mm - カスタム対応 カスタム対応 -ビーム径：30μm〜5mmLaseView-CA50-NCG価格：¥381,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。トリガーオプション： ¥12,000（税抜き））納期：約4-6週間カメラ仕様画素数 ： 1360x1024CCDサイズ ： 1/2型画素サイズ ： 4.65μmx4.65μmインターフェース ： USB2.0ビーム径 2μm〜100μm波長：400–1100nmLaseView-CA50-NCG-BE価格：¥462,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。トリガーオプション： ¥12,000（税抜き））納期：約4週間縮小ビーム測定光学系の仕様倍率 ：　 約30倍（典型値30.8倍 @1064nm、31.5倍 @532nm）NA ：　0.4光学分解能 ：　<2μm作動距離 ：　 約1.7mm（典型値1.7mm@1064nm、1.6mm@532nm）長さ ：　176mm

Page 4:Kokyoビーム径 30μm〜5mmLaseView-CA50-NCG価格：¥381,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。トリガーオプション： ¥12,000（税抜き））納期：約4-6週間カメラ仕様画素数 ：1360x1024CCDサイズ ：1/2型画素サイズ ：4.65μmx4.65μmインターフェース ： USB2.0ビーム径1mm〜50mmLaseView-LHB価格：¥1,430,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。）納期：約4-6週間仕様撮像素子画素数　　： 1280×960（水平×垂直）取得画像画素数　　： 1250×1250（水平×垂直）光学分解能　　　　 ： 約100μmインタフェース ： USB3.0（miniB端子）波長：900–1700nm(NIR)ビーム径 2μm〜100μmLaseView-CA-NIR-BE価格：¥2,031,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください。トリガーオプション： ¥12,000（税抜き））納期：約4週間縮小ビーム測定光学系の仕様倍率 ： 約30倍　　 NA： 0.4使用波長範囲 ： 900-1700nm光学分解能 ： <2μm作動距離　 ： 約2mm長さ　　　　　 ： 176mmビーム径 30μm〜5mmLaseView-CA-NIR価格：¥1,950,000（税抜き）（既にLaseViewソフトをお持ちの方は¥250,000を減算してください）納期：約4-6週間カメラ仕様画素数 ： 320 x 256カメラサイズ ： 9.6 x 7.68 mm画素サイズ 　 ：　30 μm x 30 μmインターフェース　 : USB 2.0住所 : 京都市下京区烏丸通四条下ル水銀屋町637番地第5長谷ビル2階Email : info@symphotony.com　 TEL :070-6925-5558より詳細な情報は下記よりご覧いただけます。株式会社光響 Kokyohttp://www.symphotony.com/products/laseview-camera-set-series/
