小型レーザーラマン分光器 Wasatch Photonics

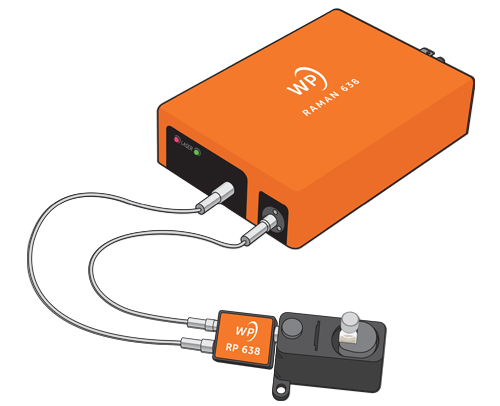

Raman X series Spectrometer - 小型レーザーラマン分光器 WP-785X-IL - Wasatch Photonics社の小型レーザーラマン分光器は、 光損失の少ない同社製透過型体積位相ホログラフィックグ レーティングを使用し、独自の光学設計技術とf値1.3の光 学系により、非常に明るく高感度の分光器シリーズです。 Xシリーズはシンプルな構成で、多くの用途向けに構築可 能な、高いコストパフォーマンスのラマン分光装置です。 非常に高い感度の分光器を様々なアプリケーション、サン (c) (a) プルに適用できるよう、柔軟で堅牢な構成とし、新たなラ マン分光の応用を可能にします。 (b) ■ WP-532X 装置構成例 ） (e) (f) 分光器 (a)、プローブ (b)、ファイバー (c) 、キュベット ホルダー (d) 、プローブスペーサー（e）を基本構成とし、 SM05アダプタレンズキット（f）やプローブスタンド、カ スタム仕様のボックスなど、オプションをご用意しており ます。検出器仕様、スリットサイズやファイバー仕様など、 (d) 構成は柔軟にお選びいただけます。 ■プローブスタンド（カスタムオーダー） オプションのWasatchラマンプローブ専用クラ ンプとXYZ軸調整可能なアーム。 ■ボックス（カスタムオーダー） オプションの2面開閉扉のアルミ製ボックス。暗 室として、安全カバーとして、サイズ、インター ロックや窓など、ご希望に合わせて製作します。 ■ Software Wasatch社が独自に開発した分光器制御用ソフトウェ ア ”ENLIGHTEN”は、初めてラマン分光器を使用 される方でも直感的に操作できます。測定パラメータの設 定、連続測定、ベースライン補正、スペクトラムの比較等 を行えます。ソフトウェア開発キットもご提供しています。 多様なプラットホームにて使用頂けます。 株式会社ティー・イー・エム 〒102-0072 URL: http://www.tem-inc.co.jp 東京都千代田区飯田橋二丁目１番10 号ＴＵＧビル5 階 Mail: info@tem-inc.co.jp TEL: 03-6265-3310 FAX: 03-6265-3350

■ 仕様 検出器オプション TEC-Regulated (-R) TEC-Cooled (-C) 測定レンジ 270-3500 cm-1 270-3100 cm-1 平均分解能 f1.3 8 cm-1 9 cm-1 ｆ値オプション ※スリット25umの場合 f1.8 7 cm-1 7 cm-1 検出器セットポイント 10℃～ -15℃～ レーザーパワー Up to 450 mW　※レーザークラス3B レーザー側コネクタ FC/PC コネクタ Fiber-coupled SMA 905 コネクタ 分光器入力コネクタ (FC/PC, free space コリメートレンズ, or open slit 選択可能) スリットサイズ 25 um (15 um, 50 um選択可能） コミュニケーション USB 2.0 Type B コネクタ 本体寸法 24.3 x 17.2 x 6.0 cm, 本体重量 2.3 kg プローブ 785X専用、40 mm長非接触チップ、スポットサイズ約120μm 制御ソフトウェアEnlighten、キュベットホルダ、プローブスペーサー、 付属品 ACアダプタ、USBケーブル ※当ラマン分光装置はレーザークラス3B製品です。オプションの ボックスに統合し、レーザークラス１とすることが可能です。 ■ Applications 化学薬品、有機物質、医薬品、薬物、食品、 生体サンプル、医療診断、SERS 励起波長633nm, 785nm, 830nmは、サンプルからの蛍光 をおさえ、良好なラマン散乱強度を得る事が出来るため、 ココナッツオイル ラマンスペクトル 各用途に対応したバランスの良い代表的な波長です。 ■ 他のシステム構成 モジュラーシステム 全一体型システム 装置組込用 OEMタイプ fully modular systems Fully integrated systems お持ちのレーザー光源、フィルター プローブまで一体化された最もコン 高感度・堅牢なコンセプトのま システムを使用することも可能です。 パクトで高感度なシステムです。上 ま、装置組込用途にはよりコン 低波数測定用フィルターも御座いま 記画像は標準のサンプルホルダーを パクトなOEMタイプを選択可能 す。お気軽にお問い合わせください。 セットした状態です。 です。 株式会社ティー・イー・エム 〒102-0072 URL: http://www.tem-inc.co.jp 東京都千代田区飯田橋二丁目１番10 号ＴＵＧビル5 階 Mail: info@tem-inc.co.jp TEL: 03-6265-3310 FAX: 03-6265-3350 技術情報(弊社サイト)
