はじめてでも安心！ガススプリングまるわかりガイド

ってなんだ？

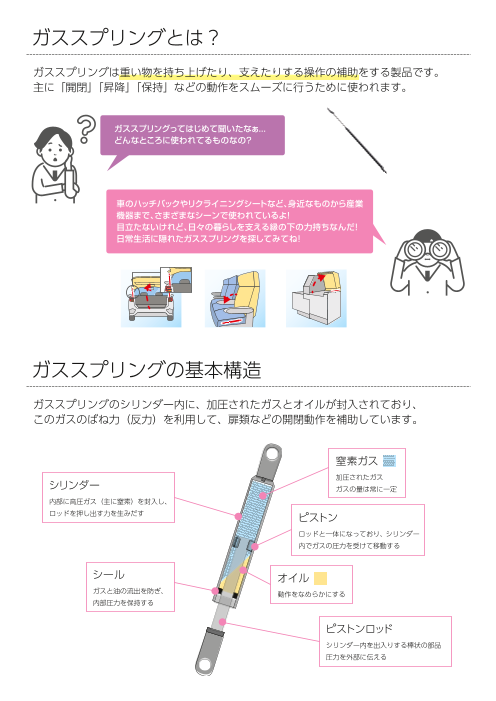

ガススプリングとは？ ガススプリングは重い物を持ち上げたり、支えたりする操作の補助をする製品です。 主に「開閉」「昇降」「保持」などの動作をスムーズに行うために使われます。 ガススプリングってはじめて聞いたなぁ... どんなところに使われてるものなの？ 車のハッチバックやリクライニングシートなど、身近なものから産業 機器まで、さまざまなシーンで使われているよ！ 目立たないけれど、日々の暮らしを支える縁の下の力持ちなんだ！ 日常生活に隠れたガススプリングを探してみてね！ ガススプリングの基本構造 ガススプリングのシリンダー内に、加圧されたガスとオイルが封入されており、 このガスのばね力（反力）を利用して、扉類などの開閉動作を補助しています。 窒素ガス 加圧されたガス シリンダー ガスの量は常に一定 内部に高圧ガス（主に窒素）を封入し、 ロッドを押し出す力を生みだす ピストン ロッドと一体になっており、シリンダー 内でガスの圧力を受けて移動する シール オイル ガスと油の流出を防ぎ、 動作をなめらかにする 内部圧力を保持する ピストンロッド シリンダー内を出入りする棒状の部品 圧力を外部に伝える

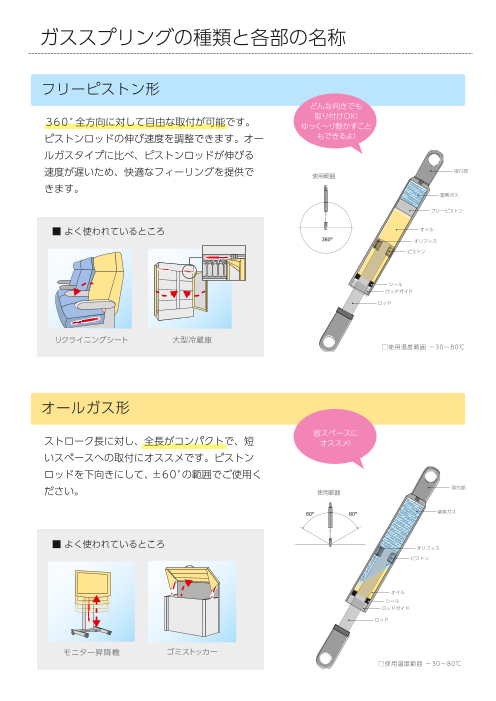

ガススプリングの種類と各部の名称 フリーピストン形 どんな向きでも ３６０°全方向に対して自由な取付が可能です。 取り付けＯＫ！ ゆっく～り動かすこと ピストンロッドの伸び速度を調整できます。オー もできるよ！ ルガスタイプに比べ、ピストンロッドが伸びる 速度が遅いため、快適なフィーリングを提供で 取付部 使用範囲 きます。 窒素ガス フリーピストン ■ よく使われているところ オイル オリフィス ピストン シール ロッドガイド ロッド リクライニングシート 大型冷蔵庫 □使用温度範囲 －30～80℃ オールガス形 省スペースに ストローク長に対し、全長がコンパクトで、短 オススメ！ いスペースへの取付にオススメです。ピストン ロッドを下向きにして、±60°の範囲でご使用く ださい。 取付部 使用範囲 窒素ガス ■ よく使われているところ オリフィス ピストン オイル シール ロッドガイド ロッド モニター昇降機 ゴミストッカー □使用温度範囲 －30～80℃

ガススプリングの動作原理 1通常状態 シリンダー内の窒素ガス（高圧ガス）がピストンを押し出す力を持っており、 ピストンロッドは外に出た状態になります ひろびろして快適♪ オイル 窒素ガス 2外の力が加わる ピストンロッドが押し込まれ、ガスが圧縮されます このとき、反力（戻ろうとする力）が発生します ロッドが入ってきたぞ！ 中はもうパンパンなのに！ ん～狭いな～！ オイル 窒素ガス 3外の力を取り除く ガスの圧力によってピストンロッドが元の位置に戻ろうとします これが「補助力」として働きます ぷはぁ～！ 元に戻れたぁ～！ オイル 窒素ガス

ガススプリングのいいところ ガススプリングを活用することで得られるメリットを紹介します 1 重い物を持ち上げたり、支えたりする動作を補助しま スムーズな動作 す。ガス・オイルの量や寸法の工夫で圧力を調整し、 用途に応じた設計ができ、さまざまな場面に細やかに 対応できます。 2 急な落下や衝撃を防止します。オイルを使用している 安全性の向上 為、ゆっくりとした動作が可能となり、操作時の勢い をやわらげます。 3 コンパクトで軽量なので、取り付けやすいです。小型・ 省スペース 軽量でありながら、大きなばね力（反力）が得られます。 コイルばねよりも大きな反力を得られ、より複雑・繊 細な動きが可能です。 4 ガススプリングはメンテナンス不要です。 メンテナンス 注油（グリスアップ）はしないでください。 フリー ガススプリングの反力が弱まってきた場合は新品に交 換してください。 コンパクトながら大きな力を発揮できるガススプリング！ 長いストロークでもコイルばねと比べて一定の力で操作でき安全です 用途に応じた設定が可能なため、色々な場面で大活躍！

反発力特性について ガススプリングはコンパクトでありながら、強い反発力を発揮し、常に安定した操 作感を得ることができます。 下図のとおり、ガススプリングのばね力（反力）は伸び実線と縮み実線が水平に保 たれます。これは、ガススプリングが伸び縮みする際に必要な力がほぼ一定である ことを表しています。 そのため、動作によって軽くなったり重くなったりすることなく安定した操作感を 得ることができます。 反発力特性図 ピンクの線が 伸び縮みする力を 表しているよ！ 最大長‒10 最小長+10 （反 P4 ）発 力 P2 縮み実線 f Fc Ft 理論線 f P3 P1 伸び実線 最 最 大 長10 10 小 ストローク（mm） 長 P1＝完全に伸びる10mm手前の反力 Ft＝最大長時のガス反力 P2＝縮み始めて10mmの時の反力 Fc＝最小長時のガス反力 P3＝伸び始めて10mmの時の反力 f＝摩擦抵抗 P4＝完全に縮む10mm手前の反力 ※ロッドを押し込む時に摩擦がおきるため、 伸び実線（P3→P1）より縮み実線（P2→P4）が高くなります N

選定のための確認事項 ガススプリングを選ぶ前には、次の 4つをチェックしましょう！ ✓ 荷重 … 対象物の重量と重心位置 ✓ 取り付け角度とストローク … 開閉角度と必要な移動量 ✓ 取り付け位置の設計 … 実装スペースと干渉確認 ✓ 使用環境 … 温度、湿度、屋外使用など ガススプリングの選定 WEBにて選定フォームをご用意しています！ 用途に応じて最適なガススプリングをご提案いたします。 「ユーエイガススプリング」で検索してみてください！ ユーエイガススプリング QRコードはこちら

ガススプリングとオイルダンパーのちがいは？ ガススプリング ちからを 「開ける」・「持ち上げる」動作をラクに 「補助」 する 特徴 ・軽い力で重いものを持ち上げられる ・スムーズな動作 ・開閉を補助（押し上げる力） 使用例 ・車のハッチバック ・跳ね上げ式収納ベッド ・オフィスチェアの高さ調節 オイルダンパー ちからを 「衝撃」や「スピード」を抑える 「制御」 する 特徴 ・衝撃を吸収 ・振動を抑える ・ゆっくり閉じる動作を実現 使用例 ・ロボットアームの減速 ・車のサスペンション

よくある質問 Ｑ 開き途中に任意の位置で固定したいのですが、可能ですか︖ A ロック機構付きタイプなら好きな場所で固定することが可能です︕ ロック機構付タイプ ロック機構付タイプは、ワンタッチの簡単操作で任意の位 ワンタッチで 置でロックできるガススプリングです。プッシュロッドを しっかり固定 押し下げている間だけロックが解除され、離すとロックさ れます。スムーズな作動を可能にし、コンパクト設計で取 り付けが簡単なため、医療用の歩行補助器やサイドテーブ ル、モニター昇降機など、幅広い製品開発におけるニーズ にお応えすることができます。 Ｑ 水がかかっても問題ないですか︖ A ステンレスタイプなら問題ありません︕水を使う場面に最適です︕ オールステンレスタイプ 全ての部品にステンレスを採用。耐久性・耐食性に優れ、 サビに強い︕ サビに強いガススプリングです。食品工場や厨房機器・医 療機器など、洗浄が必要な設備に最適です。水を使う場面 はもちろん、海沿いなど、サビやすい環境でも長くご利用 いただけます。 Ｑ 両端のブラケットは取り外しできますか︖ A 溶接しているため、取り外しはできません。 ご注文時にブラケットを選定してください。 Ｑ ガスの注入はできますか︖ A ガスの注入はできません。

Ｑ ガススプリングを取り付ける金具はありますか︖ A 取り付け用ブラケットもご用意しております。 本体ご注文時にあわせてご購入ください。 VB-45 VB-47 VB-46 VB-48 Ｑ 仕様から相談したいのですが ... A もちろんです︕最適な製品をご紹介します︕お気軽にお問い合わせください。 よくあるご質問については、WEBにて詳しくご説明しています。 「ユーエイガススプリング　FAQ」で検索してみてください︕ ユーエイガススプリング　FAQ QRコードは コチラ▶ ホームページ 　： g s . y u e i . b i z 540-0025 大阪府大阪市中央区徳井町2-1-10 06-4791-3588 06-4791-3577 G S 部 : 〒101-0021 東京都千代田区外神田6-13-10 プロステック秋葉原2階 TEL.03-5816-1155　 FAX. 03-5816-1156 RSGS1125-01-0000 ●このカタログの記載内容は、2025年11月現在のものです。 ●商品の色は印刷の具合で実物とは若干異なる場合があります。 ●外観・仕様は改良のため変更することがありますのでご了承ください。
