３Ｄスキャナー 総合カタログ 2026/7 AutoScan Inspec2 OptimScan Q スキャンから始まる、新しいものづくり。

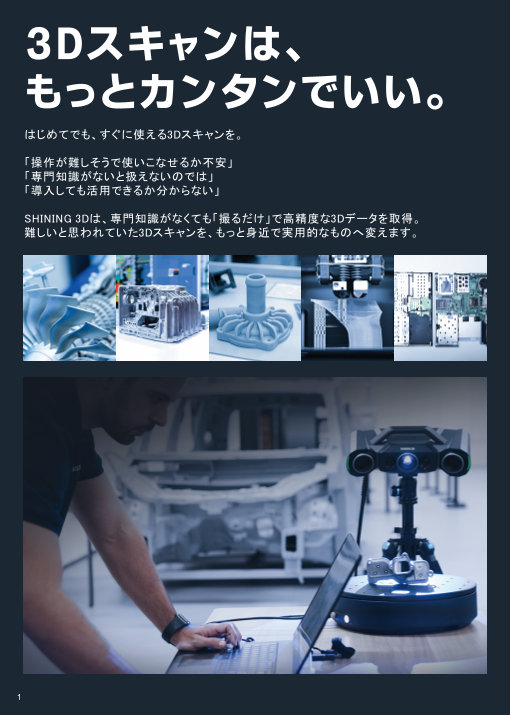

3Dスキャンは、 もっとカンタンでいい。 はじめてでも、すぐに使える3Dスキャンを。 「操作が難しそうで使いこなせるか不安」 「専門知識がないと扱えないのでは」 「導入しても活用できるか分からない」 SHINING 3Dは、専門知識がなくても「撮るだけ」で高精度な3Dデータを取得。 難しいと思われていた3Dスキャンを、もっと身近で実用的なものへ変えます。 1

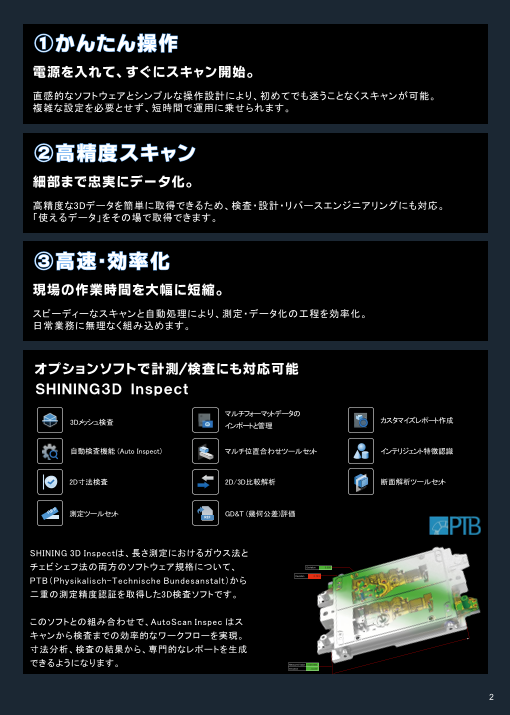

①かんたん操作 電源を入れて、すぐにスキャン開始。 直感的なソフトウェアとシンプルな操作設計により、初めてでも迷うことなくスキャンが可能。 複雑な設定を必要とせず、短時間で運用に乗せられます。 ②高精度スキャン 細部まで忠実にデータ化。 高精度な3Dデータを簡単に取得できるため、検査・設計・リバースエンジニアリングにも対応。 「使えるデータ」をその場で取得できます。 ③高速・効率化 現場の作業時間を大幅に短縮。 スピーディーなスキャンと自動処理により、測定・データ化の工程を効率化。 日常業務に無理なく組み込めます。 オプションソフトで計測/検査にも対応可能 ＳＨＩＮＩＮＧ３Ｄ　Ｉｎｓｐｅｃｔ マルチフォーマットデータの 3Dメッシュ検査 カスタマイズレポート作成 インポートと管理 自動検査機能 (Auto Inspect) マルチ位置合わせツールセット インテリジェント特徴認識 2D寸法検査 2D/3D比較解析 断面解析ツールセット 測定ツールセット GD&T (幾何公差)評価 SHINING 3D Inspectは、長さ測定におけるガウス法と チェビシェフ法の両方のソフトウェア規格について、 Deviation 0.095 Deviation 0.143 PTB（Physikalisch-Technische Bundesanstalt）から 二重の測定精度認証を取得した3D検査ソフトです。 このソフトとの組み合わせで、AutoScan Inspec はス キャンから検査までの効率的なワークフローを実現。 寸法分析、検査の結果から、専門的なレポートを生成 できるようになります。 Measured Value 1009.983 Deviation - 0.017 2

ＡｕｔｏＳｃａｎ　Ｉｎｓｐｅｃ２ 全自動デスクトップ３Ｄスキャナー ◆　完全自動スキャンで効率化 ◆　ミクロン精度の高信頼測定 ◆　安定品質で検査工程を最適化 わずか�kg 全自動・高効率 コンパクト・軽量 3軸ターンテーブルを搭載し、ワンク わずか5kgの重量で省スペースな設計によ リックで自動的な多角度スキャンを り、研究室、作業場、産業環境への導入に 実現し、効率的にデータを取得でき 適応します。 ます。 ※　精度　0.01㎜　は繰り返し精度を示しています。 3

計測グレードの高精度 0.01mmのスキャン精度により、複雑な小型物体 でも一貫性と信頼性の高い結果が得られます フルカラースキャン 超精密ディテール 実物に近い色をキャプチャし、正確なテ 二つの5MP高解像度カメラを搭載し、部品の微細なディテ クスチャ再現を実現します。様々な用途 ールを忠実に取得できます。 における検査、ドキュメント作成、デジタ ルモデリングの向上に役立ちます。 先進的なソフトウェア UltraScanソフトウェアを搭載したAutoScan Inspec2は、AI インテリジェントのスキャンアルゴリズムを搭載し、操作性を 向上させます。幅広いソフトウェアとの互換性を備え、ワーク フローを効率化できます。 主な仕様 製品名 AutoScan Inspec2 精度 0.01 mm スキャンエリア 140 × 90 × 80　mm 位置合わせモード 特長　/　マーカー ポイント間隔 0.05 mm 回転軸 3 軸 カメラの解像度 2 × 5MP 光源 青色LED カラースキャン 適用 本体寸法 420 × 260 × 270 mm 本体重量 5 kg 入力電源 DC 24V 動作温度 0 ～ 40℃ OS Windows 10 / Windows 11 (64ビット) 出力フォーマット STL, OBJ, PLY 証明書 CE, FCC, ROHS, WEEE, KC ※　精度　0.01㎜　は繰り返し精度を示しています。 4

ＯｐｔｉｍＳｃａｎ Ｑ 高精度３Ｄ検査スキャナー ◆　工業用途に応える高精度スキャン ◆　多彩な対象物に柔軟に対応 ◆　高精細データで品質を可視化 信頼性が高く高性能 OptimScan Qシステムは、4台の高解像度カメラを搭載し、 物体表面の幾何学的な微細形状を高精度にキャプチャで きます。高性能ハードウェアモジュールと先進的な3D再構 成アルゴリズムを組み合わせることで、ISO10360-13 に準 拠して検証された0.005 mmという優れた精度を実現します。 これにより、幅広い用途において安定性と信頼性の高い繰 り返し精度を確保します 5

自動二軸ターンテーブル 高い汎用性で柔軟に対応可能 (オプション) ワンクリックするだけで、多角度から OptimScan Q はコンパクトで持ち運びやすく、柔軟な手動ス 自動的にスキャンできます。 キャン機能を備えています。半自動モードでは、固定三脚と最 追加スキャンアルゴリズムにより、欠 大 kgの荷重に対応する自動ターンテーブルと組み合わせる 落データを取得するための補足スキ ことで、スキャンの効率と一貫性が向上します。全自動モードで ャンパスを自動的に設定、効率的か は、ロボットと統合して、精密で反復的な検査タスクを実行でき つ完全な3Dデータ取得を保証します。 ます。 マニュアル 2つのスキャンエリアを簡単切り替え OptimScan Qシリーズは、2つのスキャン範囲 を ワ ン ク リッ ク で 切 り 替 えら れ る た め 、絞りと焦点距離を手動で調整 する必要がありま せ ん 。 半自動モード 異 な る 範 囲 で ス キ ャ ン し た デ ー タ はソフトウェア内で シームレスに統合できるため、効率性と詳細度の両方を確保 できます。 全自動モード 160 x 110 mm 430 x 300 mm 主な仕様 OptimScan Q12 OptimScan Q9 スキャン範囲 大きい範囲 小さい範囲 大きい範囲 小さい範囲 FOV 430 × 300 mm 160 × 110 mm 430 × 300 mm 160 × 110 mm 精度 0.015 mm 0.005 mm 0.015 mm 0.005 mm ポイント間隔 0.1 mm 0.04 mm 0.11 mm 0.05 mm 作業距離 590 mm 210 mm 590 mm 210 mm 被写界深度 300 mm 60 mm 300 mm 60 mm 解像度 4 × 12.3MP 4 × 9MP 光源 青色LED 本体重量 3.5 kg 本体寸法 366 × 162 × 132 mm データケーブルの長さ 5 m 証明書 CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX 受け入れテスト ISO 10360-13 (ISO 17025認証の精度試験所で認証取得) OS: Windows 10 Pro (64-bit) / Windows 11 Pro (64-bit); CPU: 第13世代 Intel® Core™ i7-13650HX 2.6GHz以上; 推奨動作環境 ビデオカード: NVIDIA GeForce RTX 4060以上; ビデオメモリ: 8GB以上; RAM: 64GB以上、DDR5デュアルチャネル; USBポート: USB 3.0 ※　精度　0.01㎜　は繰り返し精度を示しています。 6

製品仕様 AutoScan Inspec2 OptimScan Q9 OptimScan Q12 　　　　　　　スキャンエリア 140*90*80㎜ 大きい範囲　　　　　　　　小さい範囲 大きい範囲　　　　　　　　小さい範囲 FOV ----- 430*300㎜　　　　　　　　160*110㎜ 430*300㎜　　　　　　　　160*110㎜ 精度 0.01㎜ 0.015㎜　　　　　　　　0 .005㎜ 0.015㎜　　　　　　　　0 .005㎜ ポイント間隔 0.05㎜ 0 .11㎜　　　　　　　　0 .05㎜ 0.1㎜　　　　　　　　0.04㎜ 作業距離 ----- 590㎜　　　　　　　　210㎜ 590㎜　　　　　　　　210㎜ 被写界深度 ----- 300㎜　　　　　　　　600㎜ 300㎜　　　　　　　　600㎜ カメラ解像度 5MP × 2 9MP × 4 12.3MP × 4 光源 青色LED 青色LED 青色LED 回転軸 3軸 2軸 (オプション) 2軸 (オプション) カラースキャン 適用 適用 適用 本体重量 5Kg 3 .5Kg 3 .5Kg 本体寸法 420*260*270㎜ 366*162*132㎜ 366*162*132㎜ データケーブル長さ 無し 5m 5m OS Windows10/Windows11 (64ビット) Windows10/Windows11 (64ビット) Windows10/Windows11 (64ビット) 出力フォーマット STL,OBJ,PLY STL,OBJ,PLY STL,OBJ,PLY 動作温度 0～40℃ 0～40℃ 0～40℃ 入力電源 100V　50/60Hz 100V　50/60Hz 100V　50/60Hz 応用分野 ジュエリー 文化財保存 ヘルスケア 鋳造/鍛造 品質管理 リバースエンジニアリング 製品設計 エレクトロニクス このカタログの記載内容は2026年7月現在のものです。 製品の仕様は予告なく変更する場合があります。
