＜新発売＞セットカラーカタログ

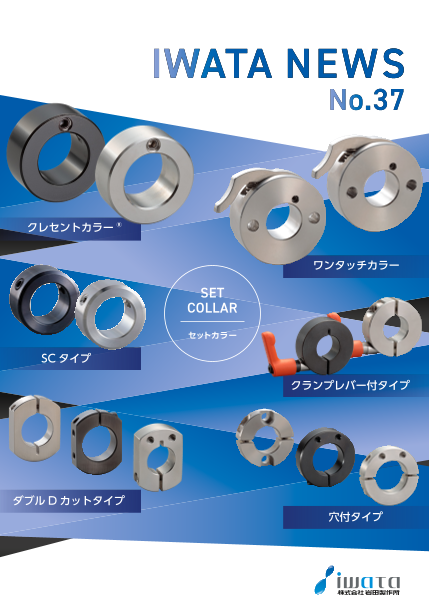

IWATA NEWS No.37 クレセントカラー® ワンタッチカラー SET COLLAR セットカラー SC タイプ クランプレバー付タイプ ダブルDカットタイプ 穴付タイプ

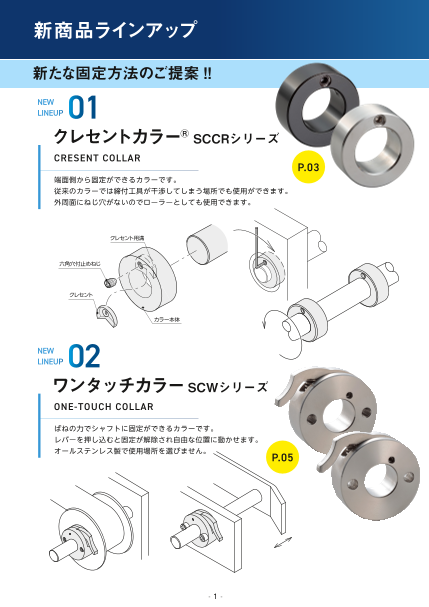

新商品ラインアップ 新たな固定方法のご提案 !! クレセントカラー® SCCRシリーズ SCタイプ内径φ9サイズ SET COLLAR P.07 CRESENT COLLAR P.03 端面側から固定ができるカラーです。 従来のカラーでは締付工具が干渉してしまう場所でも使用ができます。 外周面にねじ穴がないのでローラーとしても使用できます。 2ザグリ穴付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.09 クレセント用溝 六角穴付止めねじ 側面取付穴付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.11 クレセント カラー本体 ダブルＤカットタイプ　 SLIT COLLAR P.13 ワンタッチカラー SCWシリーズ ONE-TOUCH COLLAR ダブルＤカットねじ付タイプ　 SLIT COLLAR / SEPARATE COLLAR　 P.14 ばねの力でシャフトに固定ができるカラーです。 レバーを押し込むと固定が解除され自由な位置に動かせます。 オールステンレス製で使用場所を選びません。 P.05 ダブルＤカット側面取付穴付タイプ SLIT COLLAR P.16 クランプレバー付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.17 - 1 -

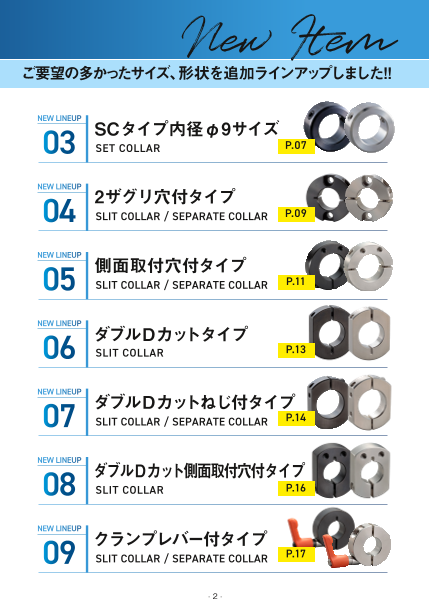

ご要望の多かったサイズ、形状を追加ラインアップしました!! クレセントカラー® SCCRシリーズ SCタイプ内径φ9サイズ SET COLLAR P.07 CRESENT COLLAR P.03 端面側から固定ができるカラーです。 従来のカラーでは締付工具が干渉してしまう場所でも使用ができます。 外周面にねじ穴がないのでローラーとしても使用できます。 2ザグリ穴付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.09 クレセント用溝 六角穴付止めねじ 側面取付穴付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.11 クレセント カラー本体 ダブルＤカットタイプ　 SLIT COLLAR P.13 ワンタッチカラー SCWシリーズ ONE-TOUCH COLLAR ダブルＤカットねじ付タイプ　 SLIT COLLAR / SEPARATE COLLAR　 P.14 ばねの力でシャフトに固定ができるカラーです。 レバーを押し込むと固定が解除され自由な位置に動かせます。 オールステンレス製で使用場所を選びません。 P.05 ダブルＤカット側面取付穴付タイプ SLIT COLLAR P.16 クランプレバー付タイプ SLIT COLLAR / SEPARATE COLLAR　 P.17 - 2 -

クレセントカラー®の特長 構造図 固定原理 クレセント用溝 止めねじ ザグリ部 クレセント ねじを締め込むと止めねじの先端に クレセントがシャフトを 沿ってクレセントが下に移動する 押し付け固定する 六角穴付止めねじ クレセント シャフト シャフト シャフト カラー本体 ■ 従来のカラーでは工具が干渉してしまう場所でも締付ができます。 ■ ベアリングホルダ内部などカラー自体を穴の中に入れて使用ができます。 従来のセットカラー クレセントカラー 工具が干渉 工具が干渉しません ■ クレセントカラーⓇのスラスト力 内径 締付ねじ スラスト力（N）※１ φB M 黒染め SUS 12 2-M3 180 140 15 Ｍ4 200 100 16 Ｍ4 200 100 20 Ｍ5 340 270 25 Ｍ5 340 270 30 Ｍ6 670 440 35 Ｍ6 670 440 ※ 1　目安であり保証値ではありません クレセントカラーⓇ使用上のご注意 ■ クレセント脱落防止のため、止めねじを締めこんだ状態で出荷しております。 カラー本体 クレセント 内溝 クレセントが クレセント 内溝内に収まる シャフト 止めねじ 止めねじ 止めねじ ゆるめる クレセント 1. クレセントが下側に来る方向を保持し、止めねじをゆるめます。 ※クレセントが脱落した場合、クレセントのザグリ側が 2. クレセントが内溝内に収まった事を確認し、シャフトに挿入して 止めねじ側に来るように挿入してご使用ください。 ください。 - 3 -

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 日出荷 CAD CAD SCCR クレセントカラー ® 当 NEW 受付16時 2D 3 D 端面側から締め付けができるカラーです。 カラー内部にあるクレセント ( 小片 ) を利用して締め付けを行います。 従来のカラーでは締付工具が干渉してしまう場所でも使用ができます。 外周面にねじ穴がないのでローラーとしても使用できます。 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付止めねじ(くぼみ先 黒染め) 材質記号 S ステンレス SUS304 六角穴付止めねじ(くぼみ先 SUSXM7) SCCR 1210 C 内径 12mm、幅 10mm、黒染め 単位：mm L±0.1 4.4 2-M M 30° φB:12 φB:15～35 価格（円） 内径 幅 外径 面取径 締付ねじ 品番 φB L φD φD1 Y M □：材質記号 黒染め SUS304 C S 12 10 20 16 7.5 2-M3×3 SCCR 1210 □ 1,600 2,300 15 12 26 19 10 Ｍ4×4 SCCR 1512 □ 1,600 2,300 16 12 26 19 10.5 Ｍ4×4 SCCR 1612 □ 1,600 2,300 20 15 32 25.5 13 Ｍ5×6 SCCR 2015 □ 1,900 2,600 25 15 38 30 15.5 Ｍ5×6 SCCR 2515 □ 2,100 2,900 30 16 48 36.5 19.3 Ｍ6×6 SCCR 3016 □ 2,600 3,800 35 16 54 41.5 22 Ｍ6×6 SCCR 3516 □ 2,800 4,300 - 4 - φD±0.1 φD1 φB H8 Y Y ▼

ワンタッチカラーの特長 ■ スプリングの力で固定を行い、レバーを押し込むだけで自由な位置に動かせるカラーです。 ばね プッシュレバー ヒンジピン カラー本体 ■ スラスト方向の保持力に方向性がありません。 ■ ワンタッチカラーのスラスト力 内径 φB スラスト力（N）※１ 10 25 12 25 15 30 16 40 20 40 ※ 1　目安であり保証値ではありません ■ 2穴 /2ねじ穴付なのでガイドやロール押さえなどに最適です。 ワンタッチカラー使用上のご注意 ■ 回転方向の力がかかるところには使用しないでください。 - 5 -

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp AD CAD SCW ワンタッチカラー 当日出荷 C NEW 受付16時 2D 3 D ばねの力でシャフトに固定ができるカラーです。 レバーを押し込むと固定が解除され、自由な位置に動かせます。 さびに強いステンレス製です。 (X) 部位 材質 5 本体、レバー SUS304 スプリング SUS304-WPB スプリングピン ステンレス SUS304 (2 穴付 ) SUS304 (2 ねじ穴付 ) .D. P.C 2-M 2ねじ穴付 L±0.1 単位：mm (X) 5 (X) 5 D. .D. P.C . 2-φS P.C 2-M L±0.1 L±0.1 2穴付 2ねじ穴付 2 穴付 横穴 価格（円） 内径 幅 外径 φB L φD X Y 品番 φS P.C.D. SUS304 10 15 26 4.5 19 22 16.5 SCW1015SP2 4,000 12 15 32 5.5 23 23.2 16.5 SCW1215SP2 4,500 15 15 35 5.5 26 27.5 19 SCW1515SP2 4,800 16 15 40 5.5 28 27.7 20.5 SCW1615SP2 5,300 20 15 44 5.5 32 31.5 22.5 SCW2015SP2 6,000 2 ねじ穴付 ねじ穴 価格（円） 内径 幅 外径 φB L φD X Y 品番 M P.C.D. SUS304 10 15 26 M4 19 22 16.5 SCW1015SN2 4,200 12 15 32 M5 23 23.2 16.5 SCW1215SN2 4,700 15 15 35 M5 26 27.5 19 SCW1515SN2 5,000 16 15 40 M5 28 27.7 20.5 SCW1615SN2 5,500 20 15 44 M5 32 31.5 22.5 SCW2015SN2 6,200 - 6 - (Y) φD1±0.1 φB H8 ▼ (Y) (Y) φD1±0.1 φD1±0.1 φB H8 φB H8

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ノーマル 当日出荷 CAD CAD スタンダードセットカラー 追加 受付16時 2D 3 D シャフトにベアリングやスプロケットなどを固定できます。 止めねじでシャフトに取り付けられます。 ベアリング固定時に外輪への干渉を避けるため、片側の面取りを大きくしています（一部品番を除く）。 三価クロメート処理 無電解ニッケルめっき ニッケルクロムめっき 黒染め SUS304 アルミ 樹脂/POM（白色） 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C／黒染め 六角穴付止めねじ（くぼみ先 黒染め）2本 U 鉄 S45C／三価クロメート処理 六角穴付止めねじ（くぼみ先 SUSXM7）2本 材質記号 M 鉄 S45C／無電解ニッケルめっき 六角穴付止めねじ（くぼみ先 SUSXM7）2本 SC 0305 C N 鉄 S45C／ニッケルクロムめっき 六角穴付止めねじ（くぼみ先 SUSXM7）2本 内径3mm、幅5mm、黒染め S ステンレス／SUS304 六角穴付止めねじ（くぼみ先 SUSXM7）2本 A アルミ A2017 六角穴付止めねじ（くぼみ先 SUSXM7）2本 X 樹脂 POM（白色） 六角穴付止めねじ（くぼみ先 SUSXM7）2本 L±0.1 単位：mm L/2 2-M 120° 30° 価格（円） 内径 幅 外径 面取径 締付ねじ 品番 三 φB L φD φD1 M □：材質記号 黒染め 価 無電解 ニッケル クロメート処理 ニッケルめっき クロムめっき SUS304 A2017 POM （白色） C U M N S A X 5 7 − ★M3×3 SC 0305 □ 120 − 220 − 260 − − 3 6 7 − ★M3×3 SC 0306 □ 120 − 220 − 260 170 − 6 10 − ★M3×3 SC 0306 □ − − − − − − 190 8 7 − ★M3×3 SC 0308 □ 120 − 220 − 260 − − 5 8 − ★M3×3 SC 0405 □ 140 − 240 − 260 − − 6 12 − ★M4×4 SC 0406 □ 140 − 240 − 260 180 4 − 6 12 − ★M3×3 SC 0406 □ − − − − − − 190 8 12 − ★M4×4 SC 0408 □ 140 190 240 210 260 − − 5 11 − ★M3×3 SC 0505 □ 160 − 260 − 300 − − 5 6 14 − ★M4×4 SC 0506 □ 160 − 260 − 300 180 − 8 14 − ★M4×4 SC 0508 □ 160 200 260 220 300 − 190 10 14 − ★M4×4 SC 0510 □ 160 − 260 − 300 − − 5 12 − M3×3 SC 0605 □ 160 − 290 − 300 − − 6 6 15 − ★M4×4 SC 0606 □ 160 − 290 − 300 180 − 8 15 − ★M4×4 SC 0608 □ 160 − 290 − 300 − 220 10 16 − ★M4×4 SC 0610 □ 160 220 290 240 300 − − 5 14 − M3×3 SC 0805 □ 180 − 320 − 330 − − 6 16 13 M4×4 SC 0806 □ 180 − 320 − 330 200 − 8 8 16 13 M4×4 SC 0808 □ 180 − 320 − 330 − − 8 18 − M4×4 SC 0808 □ − − − − − − 240 10 18 13 M4×4 SC 0810 □ 180 240 320 260 330 − − 9 10 18 13 M4×4 SC 0910 □ 180 − − − 330 − − 追加 5 16 − M3×3 SC 1005 □ 180 − 320 − 330 − − 6 18 16 M4×4 SC 1006 □ 180 − 320 − 330 240 − 10 8 18 16 M4×4 SC 1008 □ 180 − 320 − 330 − − 8 20 − M4×4 SC 1008 □ − − − − − − 290 10 20 16 M4×4 SC 1010 □ 180 240 320 260 330 − − ★印は止めねじが一本となります。 - 7 - φD±0.1 φD1 φBH8 ▼

価格（円） 内径 幅 外径 面取径 締付ねじ 品番 φB L φD φD1 M □：材質記号 黒染め 三価 無電解 ニッケル クロメート処理 ニッケルめっき クロムめっき SUS304 A2017 POM （白色） C U M N S A X 6 20 − M4×4 SC 1106 □ 200 − 370 − 380 − − 11 8 22 20 M4×4 SC 1108 □ 200 − 370 − 380 − − 10 26 20 M5×6 SC 1110 □ 200 − 370 − 380 − − 12 26 20 M6×6 SC 1112 □ 200 − 370 − 380 − − 6 20 − M4×4 SC 1206 □ 200 − 370 − 380 − − 8 22 20 M4×4 SC 1208 □ 200 − 370 − 380 300 − 12 8 22 − M4×4 SC 1208 □ − − − − − − 290 10 26 20 M5×6 SC 1210 □ 200 310 370 340 380 − − 12 26 20 M6×6 SC 1212 □ 200 − 370 − 380 − − 6 20 − M4×4 SC 12.7-06 □ 220 − 380 − 390 − − 12.7 8 22 − M4×4 SC 12.7-08 □ 220 − 380 − 390 − − 10 26 20 M5×6 SC 12.7-10 □ 220 − 380 − 390 − − 12 26 20 M6×6 SC 12.7-12 □ 220 − 380 − 390 − − 6 20 − M4×4 SC 1306 □ 220 − 380 − 390 − − 13 8 22 20 M4×4 SC 1308 □ 220 − 380 − 390 310 − 10 26 20 M5×6 SC 1310 □ 220 310 380 360 390 − − 6 20 − M4×3 SC 1406 □ 250 − 450 − 460 − − 14 8 22 20 M4×4 SC 1408 □ 250 − 450 − 460 − − 10 26 20 M5×6 SC 1410 □ 250 − 450 − 460 − − 12 26 20 M5×6 SC 1412 □ 250 340 450 360 460 − − 6 24 − M4×4 SC 1506 □ 250 − 450 − 460 − − 8 25 24 M5×6 SC 1508 □ 250 − 450 − 460 340 − 15 10 25 24 M5×6 SC 1510 □ 250 − 450 − 460 − − 10 28 − M5×6 SC 1510 □ − − − − − − 380 12 28 24 M5×6 SC 1512 □ 250 360 450 430 460 − − 6 24 − M4×4 SC 1606 □ 260 − 470 − 480 − − 8 28 24 M5×6 SC 1608 □ 260 − 470 − 480 − − 16 10 28 24 M5×6 SC 1610 □ 260 − 470 − 480 350 − 10 30 − M5×6 SC 1610 □ − − − − − − 430 12 28 24 M5×6 SC 1612 □ 260 360 470 430 480 − − 17 10 30 26 M6×6 SC 1710 □ 310 − 520 − 540 − − 12 32 26 M6×6 SC 1712 □ 310 360 520 430 540 − − 18 15 32 29 M6×6 SC 1815 □ 310 380 540 460 580 − − 19 15 32 29 M6×6 SC 1915 □ 310 − 570 − 580 − − 7 30 − M5×6 SC 2007 □ 310 − 570 − 580 − − 10 32 29 M6×6 SC 2010 □ 310 − 570 − 580 380 − 20 12 32 29 M6×6 SC 2012 □ 310 − 570 − 580 − − 12 34 − M6×6 SC 2012 □ − − − − − − 460 15 32 29 M6×6 SC 2015 □ 310 380 570 480 580 − − 22 18 38 34 M8×8 SC 2218 □ 390 460 650 540 720 − − 24 18 42 38 M8×8 SC 2418 □ 390 − 730 − 890 − − 12 38 37 M6×6 SC 2512 □ 390 − 730 − 890 580 − 25 12 38 − M6×6 SC 2512 □ − − − − − − 540 15 38 37 M6×6 SC 2515 □ 390 − 730 − 890 − − 18 42 38 M8×8 SC 2518 □ 390 510 730 600 890 − − 12 38 − M6×6 SC 25.4-12 □ 460 − 840 − 960 − − 25.4 15 38 − M6×6 SC 25.4-15 □ 460 − 840 − 960 − − 18 42 38 M8×8 SC 25.4-18 □ 460 − 840 − 960 − − 28 18 45 40 M8×8 SC 2818 □ 460 − 840 − 960 − − 12 45 − M6×6 SC 3012 □ − − − − − − 650 14 45 42 M8×8 SC 3014 □ 460 − 890 − 1,010 590 − 30 16 45 42 M8×8 SC 3016 □ 460 − 890 − 1,010 − − 18 49 42 M8×8 SC 3018 □ 460 − 890 − 1,010 − − 20 49 42 M8×8 SC 3020 □ 460 650 890 770 1,010 − − 32 20 53 44 M8×8 SC 3220 □ 580 − 1,010 − 1,300 − − 15 50 47 M8×8 SC 3515 □ 580 − 1,070 − 1,480 890 − 35 18 55 47 M8×8 SC 3518 □ 580 − 1,070 − 1,480 − − 20 59 47 M8×8 SC 3520 □ 580 890 1,070 1,010 1,480 − − 38 22 64 50 M10×12 SC 3822 □ 980 − 1,300 − 1,890 − − 40 18 60 55 M10×8 SC 4018 □ 980 − 1,370 − 2,070 1,250 − 22 72 55 M10×12 SC 4022 □ 980 1,250 1,370 1,300 2,070 − − 42 22 75 60 M10×12 SC 4222 □ 1,070 − 1,540 − 2,360 − − 45 22 75 60 M10×12 SC 4522 □ 1,070 − 1,540 − 2,360 − − 48 25 79 65 M10×12 SC 4825 □ 1,110 − 1,660 − 2,480 − − 50 20 70 65 M10×8 SC 5020 □ 1,110 − 1,660 − 2,480 1,480 − 25 79 65 M10×12 SC 5025 □ 1,110 − 1,660 − 2,480 − − 55 28 81 70 M12×12 SC 5528 □ 1,720 − − − 4,010 − − 60 28 88 75 M12×12 SC 6028 □ 1,890 − − − 4,830 − − 65 28 94 85 M12×12 SC 6528 □ 2,480 − − − − − − 70 32 113 90 M16×16 SC 7032 □ 3,660 − − − − − − 75 32 119 95 M16×16 SC 7532 □ 4,610 − − − − − − 80 32 126 105 M16×16 SC 8032 □ 4,950 − − − − − − - 8 -

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 2 ザグリ穴付 タンダードスリットカラー ® 当日出荷 CAD CAD ス NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 ザグリ穴付のため、セットカラー端面からボルトの頭が出ません。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト( 黒染め ) 1 本 材質記号 S ステンレス SUS304 六角穴付ボルト(SUSXM7) 1 本 SCS 0608C　Z2 P 位：mm 内径 6mm、幅 8mm、黒染め E 単 2-φS φB寸法公差 φB 公差 φ6 +0.03 +0.01 φ8～40 +0.05 +0.01 φ50 +0.06 +0.01 M (W) L/2 Y L±0.1 横穴 価格（円） 内径 幅 外径 じ 品番 φB L φD W X Y A 締付ね φS S1 P E M □：材質記号 黒染め SUS304 C S 6 8 24 3.5 6.5 15 3.3 1 8 4 7 M3×10 SCS 0608 □ Z2 1,100 1,600 8 8 25 3.5 6.5 17 3.3 1.5 8 5 8 M3×10 SCS 0808 □ Z2 1,150 1,700 10 10 33 5.5 9.5 22 5.4 1.5 10 5 10.5 M4×12 SCS 1010 □ Z2 1,230 1,800 12 10 35 5.5 9.5 24 5.4 1.5 11 5 11 M4×12 SCS 1210 □ Z2 1,230 1,800 13 12 36 5.5 9.5 25 5.4 1.5 11 5 12 M5×16 SCS 1312 □ Z2 1,230 1,800 15 12 38 5.5 9.5 27 5.4 1.5 13 6 12 M5×16 SCS 1512 □ Z2 1,350 2,020 16 12 38 5.5 9.5 28 5.4 1.5 13 6 12.5 M5×16 SCS 1612 □ Z2 1,350 2,020 20 12 42 5.5 9.5 32 5.4 1.5 15 7 13.5 M5×16 SCS 2012 □ Z2 1,600 2,480 25 12 48 5.5 9.5 37 5.4 1.5 17 7 15 M5×16 SCS 2512 □ Z2 1,700 2,800 30 15 55 6.6 11 43 6.5 1.5 20 10 20 M6×25 SCS 3015 □ Z2 2,030 3,650 35 15 60 6.6 11 48 6.5 2 23 12 21 M6×25 SCS 3515 □ Z2 2,200 4,800 40 18 78 9 14 60 8.6 2 28 13 26 M8×30 SCS 4018 □ Z2 2,700 6,000 50 22 88 11 17.5 71 10.8 3 32 16 29 M10×35 SCS 5022 □ Z2 3,250 7,980 - 9 - S1 X A φB φD±0.1 ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 2 ザグリ穴付 当日出荷 CAD CAD スタンダードセパレートカラー® NEW 受付16時 2D 3 D 分割構造によりシャフトへの取り付け取り外しが簡単にできます。 シャフトに傷が付きにくいクランプ構造です。 ザグリ穴付のため、セットカラー端面からボルトの頭が出ません。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト( 黒染め ) 2 本 材質記号 S ステンレス SUS304 六角穴付ボルト(SUSXM7) 2 本 SCSS 0608C　Z2 内径 6mm、幅 8mm、黒染め P E 単位：mm φB寸法公差 2-φS φB 公差 φ6 +0.03 +0.01 φ8～40 +0.05 +0.01 φ50 +0.06 +0.01 2-M (W) L/2 Y L±0.1 横穴 価格（円） 内径 幅 外径 締付ねじ 品番 φB L φD W X Y φS S1 P E M □：材質記号 黒染め SUS304 C S 6 8 24 3.5 6.5 15 3.3 1 8 4 M3×10 SCSS 0608 □ Z2 1,550 2,300 8 8 25 3.5 6.5 17 3.3 1.5 8 5 M3×10 SCSS 0808 □ Z2 1,600 2,350 10 10 33 5.5 9.5 22 5.4 1.5 10 5 M4×12 SCSS 1010 □ Z2 1,620 2,400 12 10 35 5.5 9.5 24 5.4 1.5 11 5 M4×12 SCSS 1210 □ Z2 1,620 2,400 13 12 36 5.5 9.5 25 5.4 1.5 11 5 M5×16 SCSS 1312 □ Z2 1,620 2,400 15 12 38 5.5 9.5 27 5.4 1.5 13 5 M5×16 SCSS 1512 □ Z2 1,750 2,450 16 12 38 5.5 9.5 28 5.4 1.5 13 6 M5×16 SCSS 1612 □ Z2 1,750 2,450 20 12 42 5.5 9.5 32 5.4 1.5 15 7 M5×16 SCSS 2012 □ Z2 2,000 3,150 25 12 48 5.5 9.5 37 5.4 1.5 17 7 M5×16 SCSS 2512 □ Z2 2,050 3,400 30 15 55 6.6 11 43 6.5 1.5 20 10 M6×25 SCSS 3015 □ Z2 2,800 4,300 35 15 60 6.6 11 48 6.5 2 23 12 M6×25 SCSS 3515 □ Z2 3,100 5,700 40 18 78 9 14 60 8.6 2 28 13 M8×30 SCSS 4018 □ Z2 3,450 7,200 50 22 88 11 17.5 71 10.8 3 32 16 M10×35 SCSS 5022 □ Z2 4,200 9,300 - 10 - S1 X X φB φD±0.1 ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 側面取付穴付 ドスリットカラー ® 当日出荷 CAD CAD スタンダー NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 側面にある取付穴によって、ブラケットの取り付けができます。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 1 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 1 本 SCS 0810　CSN 内径 8mm、幅 10mm、黒染め P1 単位：mm 2-M1 M L/2 (W) L±0.1 Y ねじ穴 価格（円） 内径 幅 外径 φB L φD W X Y A 締付ねじ 品番 M1 P1 P M □：材質記号 黒染め SUS304 2 C S 8 10 25 M3 8 8 1.5 8 5 9 M4×12 SCS 0810 □ SN 890 1,480 10 10 30 M4 10 10 1.5 9 5 11 M4×12 SCS 1010 □ SN 960 1,600 12 10 30 M4 10 10 1.5 10 5 11 M4×12 SCS 1210 □ SN 960 1,600 13 10 30 M4 10 10 1.5 10 5 11 M4×12 SCS 1310 □ SN 960 1,600 15 10 34 M4 12 12 1.5 11.5 6 11 M4×12 SCS 1510 □ SN 1,070 1,830 16 10 35 M5 12 12 1.5 12 6 13 M4×12 SCS 1610 □ SN 1,070 1,830 20 10 40 M5 14 14 1.5 14 7 15 M4×16 SCS 2010 □ SN 1,300 2,070 25 12 45 M5 16 17 1.5 17 7 18 M5×16 SCS 2512 □ SN 1,420 2,540 30 15 55 M6 20 20 1.5 20 10 − M6×25 SCS 3015 □ SN 1,660 3,010 - 11 - φD±0.1 φB +0.05+0.01 P2 ▼ X A

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 側面取付穴付 ドセパレートカラー® 当日出荷 CAD CAD スタンダー NEW 受付16時 2D 3 D 分割構造によりシャフトへの取り付け取り外しが簡単にできます。 シャフトに傷が付きにくいクランプ構造です。 側面にある取付穴によって、ブラケットの取り付けができます。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 2 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 2 本 SCSS 0810　CSN 内径 8mm、幅 10mm、黒染め P2 単位：mm 2-M1 2-M L/2 (W) L±0.1 Y ねじ穴 価格（円） 内径 幅 外径 φB L φD W X Y 締付ねじ 品番 M1 P1 P2 M □：材質記号 黒染め SUS304 C S 8 10 25 M3 8 8 1.5 8 5 M4×12 SCSS 0810 □ SN 1,300 2,010 10 10 30 M4 10 10 1.5 9 5 M4×12 SCSS 1010 □ SN 1,370 2,070 12 10 30 M4 10 10 1.5 10 5 M4×12 SCSS 1210 □ SN 1,370 2,070 13 10 30 M4 10 10 1.5 10 5 M4×12 SCSS 1310 □ SN 1,370 2,070 15 10 34 M4 12 12 1.5 11.5 6 M4×12 SCSS 1510 □ SN 1,420 2,130 16 10 35 M5 12 12 1.5 12 6 M4×12 SCSS 1610 □ SN 1,480 2,190 20 10 40 M5 14 14 1.5 14 7 M4×16 SCSS 2010 □ SN 1,660 2,830 25 12 45 M5 16 17 1.5 17 7 M5×16 SCSS 2512 □ SN 1,720 3,010 30 15 55 M6 20 20 1.5 20 10 M6×25 SCSS 3015 □ SN 2,360 3,890 - 12 - φD±0.1 φB +0.05+0.01 ▼ P1 X X

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ダブル D カットねじ無 当日出荷 CAD CAD スタンダードスリットカラー ® NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 D カット面にはねじ穴を任意の位置に加工可能です。 二面カットにより、省スペース化が可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 1 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 1 本 SCS 0608　CW 内径 6mm、幅 8mm、黒染め φB寸法公差 H 単位：mm φB 公差 φ6 +0.03 +0.01 φ8～40 +0.05 +0.01 M L/2 (W) L±0.1 Y Dカット部 価格（円） 内径 幅 外径 締 φB L φD W X Y A 付ねじ 品番 H (E) M □：材質記号 黒染め SUS304 C S 6 8 20 17 10.5 1 6 4 7 M3×10 SCS 0608 □ W 1,050 1,500 8 8 25 19 16.2 1.5 8 5 7 M3×10 SCS 0808 □ W 1,100 1,550 10 10 30 22 20.4 1.5 9 5 11 M4×12 SCS 1010 □ W 1,150 1,700 12 10 30 22 20.4 1.5 10 5 11 M4×12 SCS 1210 □ W 1,150 1,700 15 10 34 24 24.1 1.5 11.5 6 10.5 M4×12 SCS 1510 □ W 1,200 1,850 16 10 35 24 25.7 1.5 12 6 13 M4×12 SCS 1610 □ W 1,200 1,850 20 10 40 30 26.5 1.5 14 7 15 M4×16 SCS 2010 □ W 1,300 2,150 25 15 50 36 34.7 1.5 18 10 18 M6×25 SCS 2515 □ W 1,740 2,950 30 15 55 41 36.7 1.5 20 10 − M6×25 SCS 3015 □ W 1,800 3,400 35 15 60 46 38.5 2 23 12 − M6×25 SCS 3515 □ W 1,950 3,950 40 18 70 53 45.7 2 26 13 − M8×30 SCS 4018 □ W 2,400 5,500 - 13 - φD±0.1 φB X A (E) ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ダブル D カットねじ付 スタンダードスリットカラー ® 当日出荷 CAD CAD NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 D カット面のねじ穴を利用してブラケットなどを取付可能です。 二面カットにより、省スペース化が可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 1 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 1 本 SCS 1010　CWN 内径 10mm、幅 10mm、黒染め H 単位：mm 2-M1 H1 M L/2 (W) L±0.1 Y Dカット部 価格（円） 内径 幅 外径 付ねじ 品番 φB L φD W X Y A 締 H (E) M US304 1 P H1 M □：材質記号 黒染め S C S 10 10 30 22 20.4 M4 8 7 1.5 9 5 11 M4×12 SCS 1010 □ WN 1,400 1,950 12 10 30 22 20.4 M4 10 7 1.5 10 5 11 M4×12 SCS 1210 □ WN 1,400 1,950 15 10 34 24 24.1 M4 12 7 1.5 11.5 6 10.5 M4×12 SCS 1510 □ WN 1,450 2,500 16 10 35 24 25.7 M5 12 7 1.5 12 6 13 M4×12 SCS 1610 □ WN 1,450 2,500 20 10 40 30 26.5 M5 14 − 1.5 14 7 15 M4×16 SCS 2010 □ WN 1,600 2,800 25 15 50 36 34.7 M5 16 − 1.5 18 10 18 M6×25 SCS 2515 □ WN 1,850 3,300 30 15 55 41 36.7 M6 20 − 1.5 20 10 − M6×25 SCS 3015 □ WN 2,100 3,700 40 18 70 53 45.7 M8 26 − 2 26 13 − M8×30 SCS 4018 □ WN 2,650 5,700 - 14 - φD±0.1 φB +0.05+0.01 X A ▼ P (E)

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ダブル D カットねじ付 当日出荷 CAD CAD スタンダードセパレートカラー® NEW 受付16時 2D 3 D 分割構造によりシャフトへの取り付け取り外しが簡単にできます。 シャフトに傷が付きにくいクランプ構造です。 D カット面のねじ穴を利用してブラケットなどを取付可能です。 二面カットにより、省スペース化が可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 2 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 2 本 SCSS 1010C　WN 内径 10mm、幅 10mm、黒染め 単位：mm H 2-M1 H1 2-M L/2 (W) L±0.1 Y Dカット部 価格（円） 内径 幅 外径 φB L φD W X Y 締付ねじ 品番 H (E) M M □：材質記号 め S S 0 1 P H 黒染 U 3 4 1 C S 10 10 30 22 20.4 M4 8 7 1.5 9 5 M4×12 SCSS 1010 □ WN 1,850 3,200 12 10 30 22 20.4 M4 10 7 1.5 10 5 M4×12 SCSS 1210 □ WN 1,850 3,200 15 10 34 24 24.1 M4 12 7 1.5 11.5 6 M4×12 SCSS 1510 □ WN 2,200 3,600 16 10 35 24 25.7 M5 12 7 1.5 12 6 M4×12 SCSS 1610 □ WN 2,200 3,600 20 10 40 30 26.5 M5 14 − 1.5 14 7 M4×16 SCSS 2010 □ WN 2,300 3,800 25 15 50 36 34.7 M5 16 − 1.5 18 10 M6×25 SCSS 2515 □ WN 2,550 4,500 30 15 55 41 36.7 M6 20 − 1.5 20 10 M6×25 SCSS 3015 □ WN 2,700 4,800 - 15 - φD±0.1 φB +0.05+0.01 X X ▼ P (E)

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ダブル D カット 側面取付穴付 ードスリットカラー ® 当日出荷 CAD CAD スタンダ NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 側面にある取付穴によって、ブラケットの取り付けができます。 D カット面にはねじ穴を任意の位置に加工可能です。 二面カットにより、省スペース化が可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C ／黒染め 六角穴付ボルト ( 黒染め ) 1 本 材質記号 S ステンレス SUS304 六角穴付ボルト (SUSXM7) 1 本 SCS 1010C　WSN 内径 10mm、幅 10mm、黒染め H 単位：mm P1 2-M1 M L/2 (W) L±0.1 Y Dカット部 ねじ穴 価格（円） 内径 幅 外径 ねじ 品番 φB L φD W X Y A 締付 H (E) M1 P M □：材質記号 黒染め SUS304 1 P2 C S 10 10 30 22 20.4 M4 10 10 1.5 9 5 11 M4×12 SCS 1010 □ WSN 1,300 1,900 12 10 30 22 20.4 M4 10 10 1.5 10 5 11 M4×12 SCS 1210 □ WSN 1,300 1,900 15 10 34 24 24.1 M4 12 12 1.5 11.5 6 11 M4×12 SCS 1510 □ WSN 1,350 2,450 16 10 35 24 25.7 M5 12 12 1.5 12 6 13 M4×12 SCS 1610 □ WSN 1,350 2,450 20 10 40 30 26.5 M5 14 14 1.5 14 7 15 M4×16 SCS 2010 □ WSN 1,450 2,700 25 15 50 36 34.7 M5 16 16 1.5 18 10 18 M6×25 SCS 2515 □ WSN 1,800 3,400 30 15 55 41 36.7 M6 20 20 1.5 20 10 − M6×25 SCS 3015 □ WSN 1,950 3,750 40 18 70 53 45.7 M8 26 26 2 26 13 − M8×30 SCS 4018 □ WSN 2,350 5,500 - 16 - φD±0.1 φB +0.05+0.01 X P2 A ▼ (E)

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ノーマル 当日出荷 CAD CAD スタンダードスリットカラー ® クランプレバー付 NEW 受付16時 2D 3 D 強い締結力でシャフトに取付可能です。 シャフトに傷が付きにくいクランプ構造です。 クランプレバー付のため、工具なしで簡単に取付可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 スペーサー（SUS304）1個 材質記号 色記号 鉄 S45C クランプレバー1本 C ／黒染め ねじ部（SUM22L／黒染め） SCS 0815　C　C　Ⓢ レバー部（亜鉛ダイカスト／静電 塗装） 内径 8mm、幅 15mm、黒染め スペーサー（SUS304）1個 ステンレス クランプレバー1本 S SUS304 　ねじ部（SUS303） 　レバー部（亜鉛ダイカスト／静電 　塗装） 単位：mm ■色（クランプレバー） 色記号 色 Ⓢ シルバーグレー　 Ⓑ つや消し黒　　　 M L/2 (W) Ⓞ オレンジ 　　　 L±0.1 Y 価格（円） 内径 幅 外径 φB L φD W × Y A 締付ねじ 品番 M □：材質記号 ○：色記号 黒染め SUS304 C S 8 15 30 1.5 9 5 10 M6×25 SCS 0815□C⃝ 3,080 4,570 10 15 35 1.5 10 6 12.5 M6×25 SCS 1015□C⃝ 3,110 4,640 12 15 35 1.5 11 6 12.5 M6×25 SCS 1215□C⃝ 3,120 4,660 14 15 40 1.5 13 8 13 M6×25 SCS 1415□C⃝ 3,230 4,780 15 15 40 1.5 13 8 13 M6×25 SCS 1515□C⃝ 3,230 4,780 16 15 40 1.5 13 8 13 M6×25 SCS 1615□C⃝ 3,230 4,780 18 15 45 1.5 15 8 15 M6×32 SCS 1815□C⃝ 3,380 4,980 20 15 45 1.5 15 8 15 M6×32 SCS 2015□C⃝ 3,380 4,980 22 15 50 1.5 18 10 18 M6×32 SCS 2215□C⃝ 3,500 5,370 25 15 50 1.5 18 10 18 M6×32 SCS 2515□C⃝ 3,500 5,370 28 15 55 1.5 20 10 − M6×32 SCS 2815□C⃝ 3,620 5,750 30 15 55 1.5 20 10 − M6×32 SCS 3015□C⃝ 3,620 5,750 32 15 60 2 23 12 − M6×32 SCS 3215□C⃝ 3,750 6,220 35 15 60 2 23 12 − M6×32 SCS 3515□C⃝ 3,750 6,220 - 17 - φD±0.1 φB +0.05+0.01 6.5 30 ▼ X A

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ノーマル 当日出荷 CAD CAD スタンダードセパレートカラー® クランプレバー付 NEW 受付16時 2D 3 D 分割構造によりシャフトへの取り付け取り外しが簡単にできます。 シャフトに傷が付きにくいクランプ構造です。 クランプレバー付のため、簡単に締めつけが可能です。 使用例 黒染め SUS304 材質記号 材質／表面処理 付属品 注文例 六角穴付ボルト(黒染め)1本 スペーサー（SUS304）1個 材質記号 色記号 鉄 S45C C クランプレバー1本 ／黒染め ねじ部（SUM22L／黒染め） SCSS 0815　C　C　Ⓢ レバー部（亜鉛ダイカスト／静電 塗装） 内径 8mm、幅 15mm、黒染め 六角穴付ボルト（SUSXM7）1本 スペーサー（SUS304）1個 ステンレス S クランプレバー1本 SUS304 　ねじ部（SUS303） 単位：mm 　レバー部（亜鉛ダイカスト／静電 　塗装） M1 ■色（クランプレバー） 色記号 色 Ⓢ シルバーグレー　 Ⓑ つや消し黒　　　 M (W) Ⓞ オレンジ 　　　 L/2 Y L±0.1 価格（円） 内径 幅 外径 締付 じ 品 φB L φD W X Y ね 番 M M1 □：材質記号 ○：色記号 黒染め SUS304 C S 8 15 30 1.5 9 5 M6×25 M6×15 SCSS 0815□C⃝ 3,370 4,920 10 15 35 1.5 10 6 M6×25 M6×18 SCSS 1015□C⃝ 3,430 5,040 12 15 35 1.5 11 6 M6×25 M6×18 SCSS 1215□C⃝ 3,430 5,040 14 15 40 1.5 13 8 M6×25 M6×20 SCSS 1415□C⃝ 3,460 5,100 15 15 40 1.5 13 8 M6×25 M6×20 SCSS 1515□C⃝ 3,460 5,100 16 15 40 1.5 13 8 M6×25 M6×20 SCSS 1615□C⃝ 3,510 5,160 18 15 45 1.5 15 8 M6×32 M6×20 SCSS 1815□C⃝ 3,680 5,690 20 15 45 1.5 15 8 M6×32 M6×20 SCSS 2015□C⃝ 3,680 5,690 22 15 50 1.5 18 10 M6×32 M6×25 SCSS 2215□C⃝ 3,750 5,860 25 15 50 1.5 18 10 M6×32 M6×25 SCSS 2515□C⃝ 3,750 5,860 28 15 55 1.5 20 10 M6×32 M6×25 SCSS 2815□C⃝ 4,040 6,450 30 15 55 1.5 20 10 M6×32 M6×25 SCSS 3015□C⃝ 4,040 6,450 32 15 60 2 23 12 M6×32 M6×25 SCSS 3215□C⃝ 4,140 6,810 35 15 60 2 23 12 M6×32 M6×25 SCSS 3515□C⃝ 4,140 6,810 - 18 - φD±0.1 φB +0.05+0.01 6.5 30 ▼ X X

標準品の紹介 45,000 品番をこえるアイテムを標準在庫、即納でお応えします。 機械要素 部品 セットカラー シム・スペーサー ワッシャー エンドプレート エンコーダブラケット カメラ/LED照明ブラケット 真空パッドブラケット センサブラケット シャフトブラケット エアチューブブラケット レギュレータブラケット WEB SITE 圧力ゲージブラケット ケーブルベヤサポーター リニアストッパー セットベース ベウアェリブンサグロイートラー レベリングシステム IWATAのWEBサイトでは、商品情報の確認や、商品の購入などが可能です。 安全 https://www.iwata-fa.jp 対策品 新商品情報 新商品の情報をいち早く掲載しています。 銘板 保護キャップ カタログ・スサテンプッルプ請求 弊社トのカリタムロ＆グやトサリンムプルシをーごル請求いただけラますバ。ーシール 特注品のお問い合わせ 特注品お問い合せシートをダウンロードして、ご利用いただけます。 なお、オンラインショップでは、 お客様に塗よ装り治快具適にお買い物をお楽しみいただくため、 デザインの見直しや新機能の追加をし、検索性が向上しました。 バンパープロ ラインプロ 樹脂プレート 品番・キーワードからの商品検索 ハンガー 商品カテゴリでマのス絞キりン込グみ検索性 UP カタログラインアップ We複b数条サ件でイの絞トり込のみ ご案内 見積履歴からの検索 商品紹介ブック 塗装治具カタログ 安全対策品カタログ 新商品情報やCADデータダウンロードなど IWATAのすべてを知っていただけます。 〒501-3264 岐阜県関市池尻923-1 TEL 0575-23-6161 FAX 0575-23-6160 e-mail : info@iwata-fa.jp カタログNo.NK2609-15a
