IWATA NEWS No.35

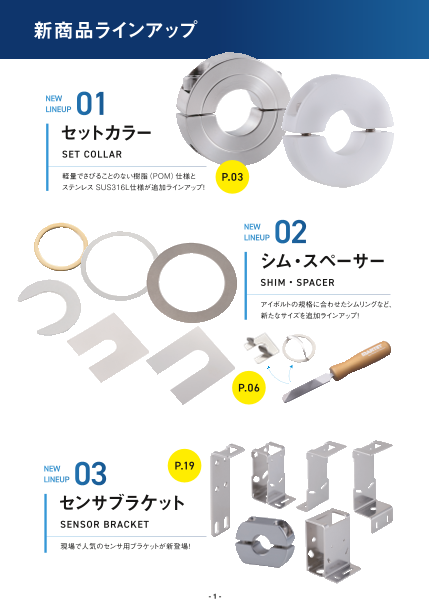

新商品ラインアップ NEW LINEUP 01 セットカラー SET COLLAR 軽量でさびることのない樹脂（POM）仕様と P.03 ステンレス SUS316L仕様が追加ラインアップ！ NEW LINEUP 02 シム・スペーサー SHIM・SPACER アイボルトの規格に合わせたシムリングなど、 新たなサイズを追加ラインアップ！ P.06 NEW P.19 LINEUP 03 センサブラケット SENSOR BRACKET 現場で人気のセンサ用ブラケットが新登場！ - 1 -

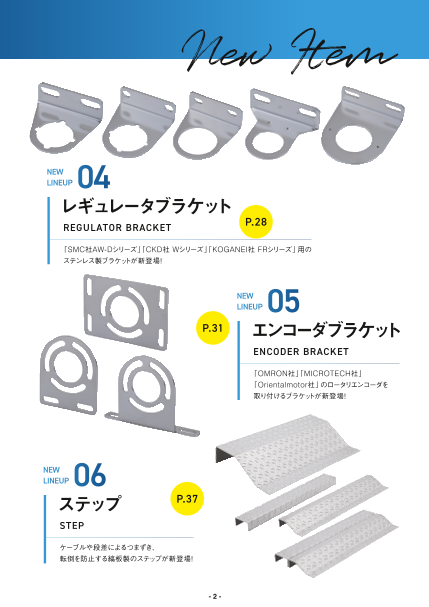

NEW LINEUP 04 レギュレータブラケット REGULATOR BRACKET P.28 「SMC社AW-Dシリーズ」「CKD社 Wシリーズ」「KOGANEI社 FRシリーズ」用の ステンレス製ブラケットが新登場！ NEW LINEUP 05 P.31 エンコーダブラケット ENCODER BRACKET 「OMRON社」「MICROTECH社」 「Orientalmotor社」のロータリエンコーダを 取り付けるブラケットが新登場！ NEW LINEUP 06 ステップ P.37 STEP ケーブルや段差によるつまずき、 転倒を防止する縞板製のステップが新登場！ - 2 -

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp セットカラー セットカラーの 詳細はこちら ノーマル 当日出荷 CAD CAD スタンダードセパレートカラーⓇ 受付16時 2D 3 D セパレート構造により、シャフトを傷つけることなく締め付けができます。 シャフト組み付け後の取り付け、取り外しも簡単にできます。 軽量でさびることのないPOM仕様です。 材質記号 材質／表面処理 付属品 樹脂POM（白色） X 樹脂 POM（白色） 六角穴付ボルト（SUSXM7）2本 単位：mm 2-M （W） Y L/2 L±0.1 内径φB 幅L 外径φD W X Ｙ 締付ネジ M 品番 価格（円） 8 10 25 1.5 8 5 M4×12 SCSS0810X 1,200 10 12 28 1.5 9 5 M4×12 SCSS1012X 1,250 12 12 30 1.5 10 6 M4×12 SCSS1212X 1,300 13 12 30 1.5 10 6 M4×12 SCSS1312X 1,300 15 12 35 1.5 12 6 M4×15 SCSS1512X 1,800 15 15 40 1.5 13 8 M5×20 SCSS1515X 1,800 16 15 40 1.5 13 8 M5×20 SCSS1615X 1,800 20 15 49 1.5 16 8 M5×20 SCSS2015X 1,900 25 15 54 1.5 20 6 M5×20 SCSS2515X 2,000 30 15 60 1.5 21.5 8 M5×25 SCSS3015X 2,150 - 3 - φD±0.1 φB+0.20 X X ▼ ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp セットカラーの 詳細はこちら 鋼管用 出荷 CAD CAD スタンダードセパレートカラーⓇ 当日 受付16時 2D 3 D 鋼管規格に合わせたセパレートカラーです。 セパレート構造により、シャフトを傷つけることなく締め付けができます。 シャフト組み付け後の取り付け、取り外しも簡単にできます。 黒染め SUS304 SUS316L 材質記号 材質／表面処理 付属品 注文例 C 鉄 S45C／黒染め 六角穴付ボルト（黒染め）2本 材質記号 S ステンレス SUS304 六角穴付ボルト（SUSXM7）2本 L ステンレス SUS316L 六角穴付ボルト（SUS316L）2本 SCSS 06A15 C 内径10.5mm、幅15mm、黒染め 単位：mm φB寸法公差 φB 公差 φ10.5～ ＋0.05 42.7 ＋0.01 φ48.6 ＋0.06 ＋0.01 適用鋼管呼び 価格（円） 内径 幅 外径 締付ネジ 品番 φB L φD W X Y 追加 （Ａ） （Ｂ） M □：材質記号 黒染め SUS304 SUS316L C S L  6 1/8 10.5 15 35 1.5 10 6 M6×18 SCSS 06A15□ 1,420 1,950 2,600  8 1/4 13.8 15 40 1.5 13 8 M6×18 SCSS 08A15□ 1,480 2,130 3,100 10 3/8 17.3 15 45 1.5 15 8 M6×20 SCSS 10A15□ 1,600 2,420 3,600 15 1/2 21.7 15 50 1.5 18 10 M6×20 SCSS 15A15□ 1,720 2,780 4,300 20 3/4 27.2 15 55 1.5 20 10 M6×25 SCSS 20A15□ 1,890 3,190 4,800 25 1 34 15 60 2 23 12 M6×25 SCSS 25A15□ 2,190 3,600 5,300 32 11/4 42.7 18 75 3 28 14 M8×30 SCSS 32A18□ 2,780 5,070 9,800 40 11/2 48.6 22 85 3 32 16 M10×35 SCSS 40A22□ 3,190 6,130 13,800 - 4 - ▼ ▼

アイボルト用 シムリング ・JIS 規格のアイボルトに適したサイズのリング型スペーサーです。 ・アイボルトの角度の調整にご使用いただけます。 ・1枚単位、10枚単位、複数の板厚を組み合わせた板厚セットの3種類がございます。 ・アイボルト以外にも幅広い用途でご使用いただけます。 アイボルト使用上の注意 ■アイボルトの座面を浮かせた使用 アイボルトの座面を浮かせたまま使用すると、 N G O K ねじ部に大きな力がかかるため、変形や破損を 引き起こし、事故の原因になります。 ■アイボルトの複数個吊り 複数のアイボルトを使用する場合、アイボルトの向きが異なると、荷重によってアイボルトが回転してしまう場合 があり危険です。そのため、それぞれのアイボルトのリングの向きを同一平面上に揃えることが推奨されます。 N G O K アイボルト用シムリングがあれば ■アイボルトの安全な向きへの調節をサポート アイボルト用のシムリングを使用する事で、安全にアイボルトのリングの向きを調節できます。 主要な JIS 規格のアイボルトに適したサイズをラインアップしており、調整したい角度から選定できるため、 アイボルトの角度調整に最適です。 - 5 -

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シム・スペーサー シム・スペーサーの 詳細はこちら アイボルト用シムリング CAD 追加 当日出荷 受付16時 3 D アイボルトに適したサイズのリング型スペーサーです。 １枚からご購入いただけます。 単位：mm ■材料スペック表（材質・板厚・板厚公差） 板厚（mm） 材質 t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.15 t 0.2 t 0.3 t 0.5 t 1.0 鉄（SPCC相当） － － － － ±0.03 ±0.03 ±0.03 ±0.04 ±0.05 ±0.08 ステンレス（SUS304） ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035 真鍮（t 0.05～0.15：C2680、t 0.2～1.0：C2801） － － － ±0.005 ±0.02 ±0.02 ±0.02 ±0.03 ±0.04 ±0.05 注文例 ●10枚入の場合 ●1枚単位の場合 品番 品番 R 材質 内径 外径 板厚 φd φD t BR 材質 内径 外径 板厚 φd φD t R F 002 0 0 4 010 BR F 002 0 0 4 010 材質：鉄、内径：φ2、外径：φ4、 材質：鉄、内径：φ2、外径：φ4、 板厚：0.1の場合 板厚：0.1の場合 α° α° ※アイボルトを上から見た図 ■アイボルトの調整角度表（目安） 対象アイボルト ねじサイズ ねじピッチ 内径 外径 アイボルト調整角度α φd φD t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.15 t 0.2 t 0.3 t 0.5 t 1.0 M8 1.25 9 15 2.9° 5.8° 8.6° 14° 29° 43° 58° 86° 144° 288° M10 1.5 11 19 2.4° 4.8° 7.2° 12° 24° 36° 48° 72° 120° 240° M12 1.75 13 24 2.1° 4.1° 6.2° 10° 21° 31° 41° 62° 103° 206° M16 2.0 18 29 1.8° 3.6° 5.4° 9.0° 18° 27° 36° 54° 90° 180° M20 2.5 23 34 1.4° 2.9° 4.3° 7.2° 14° 22° 29° 43° 72° 144° M24 3.0 27 44 1.2° 2.4° 3.6° 6.0° 12° 18° 24° 36° 60° 120° M30 3.5 34 58 1.0° 2.1° 3.1° 5.1° 10° 15° 21° 31° 51° 103° ※表の調整角度は計算上の数値であり、実際のものとは異なる可能性がございます。 - 6 - ▼ ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp 対 10枚入 1枚単位 応 品番 価格（円） 品番 価格（円） サ 内径 外径 板厚 調整 イ φd φD t 角度 ■：材質記号 鉄 ステンレス 真鍮 ■：材質記号 鉄 ステンレス 真鍮 ズ 鉄 F、ステンレス S、真鍮 B R F R S R B 鉄 F、ステンレス S、真鍮 B BR F BR S BR B 0.01 2.9° RS009015001 － 960 － BRS009015001 － 120 － 0.02 5.8° RS009015002 － 1,410 － BRS009015002 － 170 － 0.03 8.6° RS009015003 － 1,410 － BRS009015003 － 170 － 0.05 14° R□009015005 － 960 900 BR□009015005 － 120 110 M 0.1 29° R□009015010 410 1,090 1,040 BR□009015010 80 130 130 8 9 15 用 0.15 43° R□009015015 410 1,090 1,040 BR□009015015 80 130 130 0.2 58° R□009015020 410 1,090 1,040 BR□009015020 80 130 130 0.3 86° R□009015030 410 1,090 1,040 BR□009015030 80 130 130 0.5 144° R□009015050 410 1,350 1,160 BR□009015050 80 160 150 1.0 288° R□009015100 670 1,600 1,440 BR□009015100 100 200 170 0.01 2.4° RS011019001 － 960 － BRS011019001 － 120 － 0.02 4.8° RS011019002 － 1,410 － BRS011019002 － 170 － 0.03 7.2° RS011019003 － 1,410 － BRS011019003 － 170 － 0.05 12° R□011019005 － 960 900 BR□011019005 － 120 110 M 0.1 24° R□011019010 410 1,090 1,040 BR□011019010 80 130 130 10 11 19 用 0.15 36° R□011019015 410 1,090 1,040 BR□011019015 80 130 130 0.2 48° R□011019020 410 1,090 1,040 BR□011019020 80 130 130 0.3 72° R□011019030 410 1,090 1,040 BR□011019030 80 130 130 0.5 120° R□011019050 410 1,350 1,160 BR□011019050 80 160 150 1.0 240° R□011019100 670 1,600 1,440 BR□011019100 100 200 170 0.01 2.1° RS013024001 － 1,090 － BRS013024001 － 130 － 0.02 4.1° RS013024002 － 1,540 － BRS013024002 － 200 － 0.03 6.2° RS013024003 － 1,540 － BRS013024003 － 200 － 0.05 10° R□013024005 － 1,090 1,040 BR□013024005 － 130 130 M 0.1 21° R□013024010 410 1,090 1,160 BR□013024010 80 130 150 12 13 24 用 0.15 31° R□013024015 410 1,090 1,160 BR□013024015 80 130 150 0.2 41° R□013024020 410 1,090 1,160 BR□013024020 80 130 150 0.3 62° R□013024030 410 1,090 1,160 BR□013024030 80 130 150 0.5 103° R□013024050 540 1,350 1,440 BR□013024050 90 160 170 1.0 206° R□013024100 670 1,600 1,710 BR□013024100 100 200 210 0.01 1.8° RS018029001 － 2,050 － BRS018029001 － 240 － 0.02 3.6° RS018029002 － 2,700 － BRS018029002 － 320 － 0.03 5.4° RS018029003 － 2,700 － BRS018029003 － 320 － 0.05 9.0° R□018029005 － 2,050 2,050 BR□018029005 － 240 240 M 0.1 18° R□018029010 410 1,480 1,440 BR□018029010 80 190 170 16 18 29 用 0.15 27° R□018029015 410 1,480 1,440 BR□018029015 80 190 170 0.2 36° R□018029020 410 1,480 1,440 BR□018029020 80 190 170 0.3 54° R□018029030 410 1,480 1,440 BR□018029030 80 190 170 0.5 90° R□018029050 670 2,050 1,910 BR□018029050 100 240 230 1.0 180° R□018029100 870 2,300 2,190 BR□018029100 110 270 250 - 7 - ▼

シム・スペーサーの 詳細はこちら 対 10枚入 1枚単位 応 品番 価格（円） 品番 価格（円） サ 内径 外径 板厚 調整 イ φd φD t 角度 ■：材質記号 鉄 ステンレス 真鍮 ■：材質記号 鉄 ステンレス 真鍮 ズ 鉄 F、ステンレス S、真鍮 B R F R S R B 鉄 F、ステンレス S、真鍮 B BR F BR S BR B 0.01 1.4° RS023034001 － 3,070 － BRS023034001 － 370 － 0.02 2.9° RS023034002 － 4,480 － BRS023034002 － 530 － 0.03 4.3° RS023034003 － 4,480 － BRS023034003 － 530 － 0.05 7.2° R□023034005 － 3,070 3,270 BR□023034005 － 370 390 M 0.1 14° R□023034010 410 1,480 1,440 BR□023034010 80 190 170 20 23 34 用 0.15 22° R□023034015 410 1,480 1,440 BR□023034015 80 190 170 0.2 29° R□023034020 410 1,480 1,440 BR□023034020 80 190 170 0.3 43° R□023034030 410 1,480 1,440 BR□023034030 80 190 170 0.5 72° R□023034050 870 2,050 1,910 BR□023034050 110 240 230 1.0 144° R□023034100 1,120 2,300 2,190 BR□023034100 140 270 250 0.01 1.2° RS027044001 － 4,220 － BRS027044001 － 490 － 0.02 2.4° RS027044002 － 6,000 － BRS027044002 － 710 － 0.03 3.6° RS027044003 － 6,000 － BRS027044003 － 710 － 0.05 6.0° R□027044005 － 4,220 4,080 BR□027044005 － 490 470 M 0.1 12° R□027044010 540 1,920 1,910 BR□027044010 90 230 230 24 27 44 用 0.15 18° R□027044015 540 1,920 1,910 BR□027044015 90 230 230 0.2 24° R□027044020 540 1,920 1,910 BR□027044020 90 230 230 0.3 36° R□027044030 540 1,920 1,910 BR□027044030 90 230 230 0.5 60° R□027044050 870 2,050 2,190 BR□027044050 110 240 250 1.0 120° R□027044100 1,120 2,430 2,450 BR□027044100 140 300 290 0.01 1.0° RS034058001 － 4,990 － BRS034058001 － 590 － 0.02 2.1° RS034058002 － 7,150 － BRS034058002 － 850 － 0.03 3.1° RS034058003 － 7,150 － BRS034058003 － 850 － 0.05 5.1° R□034058005 － 4,990 5,040 BR□034058005 － 590 600 M 0.1 10° R□034058010 670 2,180 2,190 BR□034058010 100 250 250 30 34 58 用 0.15 15° R□034058015 670 2,180 2,190 BR□034058015 100 250 250 0.2 21° R□034058020 670 2,180 2,190 BR□034058020 100 250 250 0.3 31° R□034058030 670 2,180 2,190 BR□034058030 100 250 250 0.5 51° R□034058050 870 2,430 2,450 BR□034058050 110 300 290 1.0 103° R□034058100 1,390 2,950 2,590 BR□034058100 170 360 310 - 8 - ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp アイボルト用シムリング 　板厚セット CAD 追加 当日出荷 受付16時 3 D アイボルトに適したサイズのリング型スペーサーです。 様々な板厚を組み合わせた便利なセット販売です。 単位：mm t ■材料スペック表（材質・板厚・板厚公差） 板厚（mm） 材質 t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.2 t 0.3 t 0.5 鉄（SPCC相当） － － － － ±0.03 ±0.03 ±0.04 ±0.05 ステンレス（SUS304） ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.01 ±0.015 ±0.02 真鍮（t 0.05～0.15：C2680、t 0.2～1.0：C2801） － － － ±0.005 ±0.02 ±0.02 ±0.03 ±0.04 注文例 ●板厚セットの場合 セット内容 板厚 枚数 品番 SR A 0.01/0.02/0.03/0.05 各10枚 材質 内径 外径 セット内容 φd φD A or B B 0.1/0.2/0.3/0.5 各10枚 SR F 002 0 0 4 B 材質：鉄、内径：φ2、外径：φ4、 板厚セット内容：0.1, 0.2, 0.3, 0.5の場合 板厚セット（ 各板厚×10枚） 板厚セット（ 各板厚×10枚） 対 対 応内外 板厚 品番 価格（円） サ径径セット 調整 応内外 板厚 品番 価格（円） サ径径セット 調整 イφφ 内容 角度 ■：材質記号 鉄 ステンレス 真鍮 ズ d D イφφ 内容 角度 ■：材質記号 鉄 ステンレス 真鍮 t 鉄 F、ステンレス S、真鍮 B SR F SR S SR B ズ d D t 鉄 F、ステンレス S、真鍮 B SR F SR S SR B 0.01 2.9° 0.01 2.1° 0.02 5.8° 0.02 4.1° M 0.03 8.6° SRS009015A － 4,270 － 8 0.05 14° M 0.03 6.2° SRS013024A － 4,730 － 12 0.05 9 15 用 0.1 29° 13 24 10° 用 0.1 21° 0.2 58° 0.2 41° 0.3 86° SR□009015B 1,480 4,160 3,850 0.3 62° SR□013024B 1,590 4,160 4,430 0.5 144° 0.5 103° 0.01 2.4° 0.01 1.8° 0.02 4.8° 0.02 3.6° M 0.03 7.2° SRS011019A － 4,270 － 10 0.05 12° M 0.03 5.4° SRS018029A － 8,550 － 11 19 16 18 29 0.05 9.0° 用 0.1 24° 0.2 48° 用 0.1 18° 0.2 36° 0.3 72° SR□011019B 1,480 4,160 3,850 0.3 54° SR□018029B 1,710 5,840 5,610 0.5 120° 0.5 90° - 9 - 0 φD －0.3 ▼ ＋0.3 φd 0

シム・スペーサーの 詳細はこちら 板厚セット（ 各板厚×10枚） 対 応内外 板厚 品番 価格（円） サ径径セット 調整 イφφ 内容 角度 ■：材質記号 鉄 ステンレス 真鍮 ズ d D t 鉄 F、ステンレス S、真鍮 B SR F SR S SR B 0.01 1.4° 0.02 2.9° M 0.03 4.3° SRS023034A － 13,590 － 20 0.05 7.2° 23 34 用 0.1 14° 0.2 29° 0.3 43° SR□023034B 1,890 5,840 5,610 0.5 72° 0.01 1.2° 0.02 2.4° M 0.03 3.6° SRS027044A － 18,400 － 24 6.0° 27 44 0.05 用 0.1 12° 0.2 24° 0.3 36° SR□027044B 2,240 7,030 7,130 0.5 60° 0.01 1.0° 0.02 2.1° M 0.03 3.1° SRS034058A － 21,850 － 30 5.1° 34 58 0.05 用 0.1 10° 0.2 21° 0.3 31° SR□034058B 2,590 8,070 8,120 0.5 51° - 10 - ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シムCタイプ 当日出荷 受付16時 シムリングに切り欠きがついたスペーサーです。 ボルトなどを外さず簡単に差し込むことができます。 単位：mm ■材料スペック表（材質・板厚・板厚公差） 板厚（mm） 材質 t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.2 t 0.3 t 0.5 t 1.0 鉄（SPCC相当） － － － － ±0.03 ±0.03 ±0.04 ±0.05 ±0.08 ステンレス（SUS304） ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035 真鍮（t 0.05～0.1：C2680、t 0.2～1.0：C2801） － － － ±0.005 ±0.02 ±0.02 ±0.03 ±0.04 ±0.05 ●10枚入の場合 ●1枚入の場合 品番 C 材質 溝幅 外径 板厚 品番 G φD t BC 材質 溝幅 外径 板厚 注 G φD t 文 例 C F 006512010 BC F 006512010 材質： 鉄、溝幅： 6.5、外径： φ12、板厚： 0.1 の場合 材質： 鉄、溝幅： 6.5、外径： φ12、板厚： 0.1 の場合 10枚入 1枚単位 溝幅 外径 板厚 品番 価格（円） 品番 価格（円） G φD t ■：材質記号 鉄 ステンレス 真鍮 ■：材質記号 鉄 ステンレス 真鍮 鉄F、ステンレスS、真鍮B C F C S C B 鉄F、ステンレスS、真鍮B BC F BC S BC B 0.01 CS006512001 － 1,400 － BCS006512001 － 180 － 追加 0.02 CS006512002 － 1,400 － BCS006512002 － 180 － 追加 0.03 CS006512003 － 1,400 － BCS006512003 － 180 － 追加 0.05 C□006512005 － 1,230 1,300 BC□006512005 － 160 170 6.5 12 0.1 C□006512010 1,220 1,230 1,300 BC□006512010 150 160 170 0.2 C□006512020 1,230 1,230 1,300 BC□006512020 150 160 170 0.3 C□006512030 1,230 1,230 1,300 BC□006512030 150 160 170 0.5 C□006512050 1,230 1,230 1,300 BC□006512050 150 160 170 1.0 C□006512100 1,230 1,230 1,300 BC□006512100 150 160 170 0.01 CS008515001 － 1,400 － BCS008515001 － 180 － 追加 0.02 CS008515002 － 1,400 － BCS008515002 － 180 － 追加 0.03 CS008515003 － 1,400 － BCS008515003 － 180 － 追加 0.05 C□008515005 － 1,230 1,300 BC□008515005 － 160 170 8.5 15 0.1 C□008515010 1,230 1,230 1,300 BC□008515010 150 160 170 0.2 C□008515020 1,230 1,230 1,300 BC□008515020 150 160 170 0.3 C□008515030 1,230 1,230 1,300 BC□008515030 150 160 170 0.5 C□008515050 1,230 1,230 1,300 BC□008515050 150 160 170 1.0 C□008515100 1,230 1,230 1,300 BC□008515100 150 160 170 0.01 CS010520001 － 1,500 － BCS010520001 － 190 － 追加 0.02 CS010520002 － 1,500 － BCS010520002 － 190 － 追加 0.03 CS010520003 － 1,500 － BCS010520003 － 190 － 追加 0.05 C□010520005 － 1,350 1,440 BC□010520005 － 170 190 10.5 20 0.1 C□010520010 1,230 1,350 1,440 BC□010520010 150 170 190 0.2 C□010520020 1,230 1,350 1,440 BC□010520020 150 170 190 0.3 C□010520030 1,230 1,350 1,440 BC□010520030 150 170 190 0.5 C□010520050 1,230 1,350 1,440 BC□010520050 150 170 190 1.0 C□010520100 1,230 1,350 1,440 BC□010520100 150 170 190 - 11 - ▼

シム・スペーサーの 詳細はこちら 10枚入 1枚単位 溝幅 外径 板厚 品番 価格（円） 品番 価格（円） G φD t ■：材質記号 鉄 ステンレス 真鍮 ■：材質記号 鉄 ステンレス 真鍮 鉄F、ステンレスS、真鍮B C F C S C B 鉄F、ステンレスS、真鍮B BC F BC S BC B 0.01 CS013025001 － 2,000 － BCS013025001 － 260 － 追加 0.02 CS013025002 － 2,000 － BCS013025002 － 260 － 追加 0.03 CS013025003 － 2,000 － BCS013025003 － 260 － 追加 0.05 C□013025005 － 1,350 1,440 BC□013025005 － 170 190 13 25 0.1 C□013025010 1,230 1,350 1,440 BC□013025010 150 170 190 0.2 C□013025020 1,230 1,350 1,440 BC□013025020 150 170 190 0.3 C□013025030 1,230 1,350 1,440 BC□013025030 150 170 190 0.5 C□013025050 1,230 1,350 1,440 BC□013025050 150 170 190 1.0 C□013025100 1,230 1,350 1,440 BC□013025100 150 170 190 0.01 CS017030001 － 2,800 － BCS017030001 － 360 － 追加 0.02 CS017030002 － 2,800 － BCS017030002 － 360 － 追加 0.03 CS017030003 － 2,800 － BCS017030003 － 360 － 追加 0.05 C□017030005 － 1,590 1,700 BC□017030005 － 210 220 17 30 0.1 C□017030010 1,230 1,590 1,700 BC□017030010 150 210 220 0.2 C□017030020 1,230 1,590 1,700 BC□017030020 150 210 220 0.3 C□017030030 1,230 1,590 1,700 BC□017030030 150 210 220 0.5 C□017030050 1,230 1,590 1,700 BC□017030050 150 210 220 1.0 C□017030100 1,230 1,590 1,700 BC□017030100 150 210 220 0.01 CS021035001 － 3,500 － BCS021035001 － 460 － 追加 0.02 CS021035002 － 3,500 － BCS021035002 － 460 － 追加 0.03 CS021035003 － 3,500 － BCS021035003 － 460 － 追加 0.05 C□021035005 － 1,590 1,700 BC□021035005 － 210 220 21 35 0.1 C□021035010 1,230 1,590 1,700 BC□021035010 150 210 220 0.2 C□021035020 1,230 1,590 1,700 BC□021035020 150 210 220 0.3 C□021035030 1,230 1,590 1,700 BC□021035030 150 210 220 0.5 C□021035050 1,230 1,590 1,700 BC□021035050 150 210 220 1.0 C□021035100 1,230 1,590 1,700 BC□021035100 150 210 220 0.01 CS025040001 － 4,500 － BCS025040001 － 580 － 追加 0.02 CS025040002 － 4,500 － BCS025040002 － 580 － 追加 0.03 CS025040003 － 4,500 － BCS025040003 － 580 － 追加 0.05 C□025040005 － 1,950 2,090 BC□025040005 － 250 260 25 40 0.1 C□025040010 1,230 1,950 2,090 BC□025040010 150 250 260 0.2 C□025040020 1,230 1,950 2,090 BC□025040020 150 250 260 0.3 C□025040030 1,230 1,950 2,090 BC□025040030 150 250 260 0.5 C□025040050 1,230 1,950 2,090 BC□025040050 150 250 260 1.0 C□025040100 1,230 1,950 2,090 BC□025040100 150 250 260 0.01 CS031050001 － 7,000 － BCS031050001 － 910 － 追加 0.02 CS031050002 － 7,000 － BCS031050002 － 910 － 追加 0.03 CS031050003 － 7,000 － BCS031050003 － 910 － 追加 0.05 C□031050005 － 1,950 2,090 BC□031050005 － 250 260 31 50 0.1 C□031050010 1,230 1,950 2,090 BC□031050010 150 250 260 0.2 C□031050020 1,230 1,950 2,090 BC□031050020 150 250 260 0.3 C□031050030 1,230 1,950 2,090 BC□031050030 150 250 260 0.5 C□031050050 1,230 1,950 2,090 BC□031050050 150 250 260 1.0 C□031050100 1,230 1,950 2,090 BC□031050100 150 250 260 - 12 - ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp ベース用シム（1溝） 当日出荷 受付16時 ピローブロックの隙間調整にご使用いただけます。 単位：mm ■材料スペック表（材質・板厚・板厚公差） 板厚（mm） 材質 t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.2 t 0.3 t 0.5 t 1.0 鉄（SPCC相当） － － － － ±0.03 ±0.03 ±0.04 ±0.05 ±0.08 ステンレス（SUS304） ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035 真鍮（t 0.05～0.1：C2680、t 0.2～1.0：C2801） － － － ±0.005 ±0.02 ±0.02 ±0.03 ±0.04 ±0.05 注文例 材質： 鉄、板厚： 0.1、 ピローブロック型番： UCPA-204 の場合 P F A204010 ピローブロック用 1枚単位 対応 幅 高さ 溝幅 溝深さ 板厚 品番 価格（円） ピローブロック A H G B t ■：材質記号 鉄 ステンレス 真鍮 鉄F、ステンレスS、真鍮B P F P S P B 0.01 PSA204001 － 800 － 追加 0.02 PSA204002 － 800 － 追加 0.03 PSA204003 － 800 － 追加 0.05 P□A204005 － 310 310 UCPA-204 UCUP-204 40 27 13 15 0.1 P□A204010 80 120 100 0.2 P□A204020 90 130 110 0.3 P□A204030 100 140 120 0.5 P□A204050 110 150 120 1.0 P□A204100 130 250 250 0.01 PSA205001 － 800 － 追加 0.02 PSA205002 － 800 － 追加 0.03 PSA205003 － 800 － 追加 0.05 P□A205005 － 310 310 UCPA-205 UCUP-205 45 30 13 16 0.1 P□A205010 100 120 100 0.2 P□A205020 110 130 110 0.3 P□A205030 110 140 120 0.5 P□A205050 110 150 120 1.0 P□A205100 130 250 250 - 13 - ▼

シム・スペーサーの 詳細はこちら 1枚単位 対応 幅 高さ 溝幅 溝深さ 板厚 品番 価格（円） ピローブロック A H G B t ■：材質記号 鉄 ステンレス 真鍮 鉄F、ステンレスS、真鍮B P F P S P B 0.01 PSA206001 － 800 － 追加 0.02 PSA206002 － 800 － 追加 0.03 PSA206003 － 800 － 追加 0.05 P□A206005 － 310 310 UCPA-206 UCUP-206 50 36 17 22 0.1 P□A206010 100 120 100 0.2 P□A206020 110 130 110 0.3 P□A206030 110 140 120 0.5 P□A206050 110 150 120 1.0 P□A206100 130 250 250 0.01 PSA207001 － 1,000 － 追加 0.02 PSA207002 － 1,000 － 追加 0.03 PSA207003 － 1,000 － 追加 0.05 P□A207005 － 310 310 UCPA-207 UCUP-207 55 41 17 26 0.1 P□A207010 100 120 100 0.2 P□A207020 110 130 110 0.3 P□A207030 110 140 120 0.5 P□A207050 110 150 120 1.0 P□A207100 130 250 250 0.01 PSA208001 － 1,000 － 追加 0.02 PSA208002 － 1,000 － 追加 0.03 PSA208003 － 1,000 － 追加 0.05 P□A208005 － 310 310 UCPA-208 UCUP-208 58 41 17 25 0.1 P□A208010 100 120 100 0.2 P□A208020 110 130 110 0.3 P□A208030 110 140 120 0.5 P□A208050 110 150 120 1.0 P□A208100 130 250 250 0.01 PS204001 － 800 － 追加 0.02 PS204002 － 800 － 追加 0.03 PS204003 － 800 － 追加 0.05 P□204005 － 310 310 UCP-204 38 42 13 26 0.1 P□204010 100 120 100 0.2 P□204020 110 130 110 0.3 P□204030 110 140 120 0.5 P□204050 110 150 120 1.0 P□204100 130 250 250 0.01 PS205001 － 800 － 追加 0.02 PS205002 － 800 － 追加 0.03 PS205003 － 800 － 追加 0.05 P□205005 － 310 310 UCP-205 38 42 13 25 0.1 P□205010 100 120 100 0.2 P□205020 110 130 110 0.3 P□205030 110 140 120 0.5 P□205050 110 150 120 1.0 P□205100 130 250 250 - 14 - ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シム・スペーサーの 詳細はこちら 1枚単位 対応 幅 高さ 溝幅 溝深さ 板厚 品番 価格（円） ピローブロック A H G B t ■：材質記号 鉄 ステンレス 真鍮 鉄F、ステンレスS、真鍮B P F P S P B 0.01 PS206001 － 1,200 － 追加 0.02 PS206002 － 1,200 － 追加 0.03 PS206003 － 1,200 － 追加 0.05 P□206005 － 420 420 UCP-206 48 54 17 32 0.1 P□206010 110 130 110 0.2 P□206020 110 130 110 0.3 P□206030 120 150 120 0.5 P□206050 120 180 130 1.0 P□206100 130 250 250 0.01 PS207001 － 1,200 － 追加 0.02 PS207002 － 1,200 － 追加 0.03 PS207003 － 1,200 － 追加 0.05 P□207005 － 420 420 UCP-207 48 54 17 34 0.1 P□207010 110 130 110 0.2 P□207020 110 130 110 0.3 P□207030 120 150 120 0.5 P□207050 120 180 130 1.0 P□207100 130 250 250 0.01 PS208001 － 1,200 － 追加 0.02 PS208002 － 1,200 － 追加 0.03 PS208003 － 1,200 － 追加 0.05 P□208005 － 420 420 UCP-208 54 58 17 35 0.1 P□208010 110 130 110 0.2 P□208020 110 130 110 0.3 P□208030 120 150 140 0.5 P□208050 130 180 160 1.0 P□208100 160 370 380 0.01 PS209001 － 1,200 － 追加 0.02 PS209002 － 1,200 － 追加 0.03 PS209003 － 1,200 － 追加 0.05 P□209005 － 420 420 UCP-209 54 60 17 38 0.1 P□209010 110 130 110 0.2 P□209020 110 130 110 0.3 P□209030 120 150 140 0.5 P□209050 130 190 160 1.0 P□209100 160 370 380 0.01 PS210001 － 1,200 － 追加 0.02 PS210002 － 1,200 － 追加 0.03 PS210003 － 1,200 － 追加 0.05 P□210005 － 420 420 UCP-210 60 65 20 42 0.1 P□210010 110 130 110 0.2 P□210020 110 130 110 0.3 P□210030 120 150 140 0.5 P□210050 130 190 160 1.0 P□210100 160 370 380 - 15 - ▼ ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シム・スペーサーの 詳細はこちら ベース用シム（1溝） 当日出荷 受付16時 モーターベースの隙間調整にご使用いただけます。 単位：mm ■材料スペック表（材質・板厚・板厚公差） 板厚（mm） 材質 t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.2 t 0.3 t 0.5 t 1.0 鉄（SPCC相当） － － － － ±0.03 ±0.03 ±0.04 ±0.05 ±0.08 ステンレス（SUS304） ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035 真鍮（t 0.05～0.1：C2680、t 0.2～1.0：C2801） － － － ±0.005 ±0.02 ±0.02 ±0.03 ±0.04 ±0.05 注文例 材質： 鉄、幅： 20、板厚： 0.1 の場合 M F 020020010 モーターベース用 1枚単位 1枚単位 幅 溝幅 溝深さ 板厚 品番 価格（円） 幅 溝幅 溝深さ 板厚 品番 価格（円） A G B t ■：材質記号 鉄 ステンレス 真鍮 A G B t ■：材質記号 鉄 ステンレス 真鍮 鉄 F 、ステンレスS 、真鍮 B M F M S M B 鉄 F 、ステンレスS 、真鍮 B M F M S M B 0.01 MS020020001 － 500 － 追加 0.01 MS043043001 － 700 － 追加 0.02 MS020020002 － 500 － 追加 0.02 MS043043002 － 700 － 追加 0.03 MS020020003 － 500 － 追加 0.03 MS043043003 － 700 － 追加 0.05 M□020020005 － 350 300 0.05 M□043043005 － 420 450 20 9 10 0.1 M□020020010 230 250 240 43 12 22 0.1 M□043043010 270 320 300 0.2 M□020020020 230 270 260 0.2 M□043043020 300 350 310 0.3 M□020020030 240 310 290 0.3 M□043043030 310 420 390 0.5 M□020020050 250 360 310 0.5 M□043043050 320 510 450 1.0 M□020020100 270 460 410 1.0 M□043043100 460 750 660 0.01 MS030030001 － 600 － 追加 0.01 MS048048001 － 850 － 追加 0.02 MS030030002 － 600 － 追加 0.02 MS048048002 － 850 － 追加 0.03 MS030030003 － 600 － 追加 0.03 MS048048003 － 850 － 追加 0.05 M□030030005 － 370 390 0.05 M□048048005 － 440 460 30 13 15 0.1 M□030030010 230 270 260 48 14 24 0.1 M□048048010 270 350 300 0.2 M□030030020 250 300 280 0.2 M□048048020 300 360 320 0.3 M□030030030 260 380 350 0.3 M□048048030 310 440 420 0.5 M□030030050 270 440 390 0.5 M□048048050 320 540 510 1.0 M□030030100 410 600 550 1.0 M□048048100 460 850 750 - 16 - ▼ ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シム・スペーサーの 詳細はこちら 1枚単位 幅 溝幅 溝深さ 板厚 品番 価格（円） A G B t ■：材質記号 鉄 ステンレス 真鍮 鉄 F 、ステンレスS 、真鍮 B M F M S M B 0.01 MS053053001 － 1,000 － 追加 0.02 MS053053002 － 1,000 － 追加 0.03 MS053053003 － 1,000 － 追加 0.05 M□053053005 － 480 510 53 14 27 0.1 M□053053010 290 360 310 0.2 M□053053020 300 390 350 0.3 M□053053030 320 490 440 0.5 M□053053050 360 590 540 1.0 M□053053100 490 920 860 0.01 MS068068001 － 1,200 － 追加 0.02 MS068068002 － 1,200 － 追加 0.03 MS068068003 － 1,200 － 追加 0.05 M□068068005 － 560 590 68 16 34 0.1 M□068068010 300 440 370 0.2 M□068068020 320 460 400 0.3 M□068068030 380 600 560 0.5 M□068068050 410 730 720 1.0 M□068068100 490 1,290 1,190 0.05 M□083083005 － 700 750 0.1 M□083083010 320 580 450 0.2 M□083083020 360 590 520 83 20 42 0.3 M□083083030 400 760 730 0.5 M□083083050 440 920 940 1.0 M□083083100 540 1,640 1,670 0.05 M□098098005 － 840 910 0.1 M□098098010 360 680 520 0.2 M□098098020 410 710 590 98 25 49 0.3 M□098098030 440 950 900 0.5 M□098098050 490 1,190 1,200 1.0 M□098098100 600 2,130 2,160 0.05 M□118118005 － 1,510 1,600 0.1 M□118118010 410 860 600 0.2 M□118118020 440 890 750 118 30 54 0.3 M□118118030 490 1,210 1,190 0.5 M□118118050 540 1,530 1,600 1.0 M□118118100 810 2,990 2,950 0.05 M□200200005 － 3,350 3,200 0.1 M□200200010 650 1,940 1,230 0.2 M□200200020 800 1,940 1,600 200 36 100 0.3 M□200200030 870 2,490 2,760 0.5 M□200200050 940 3,050 3,930 1.0 M□200200100 1,350 7,410 7,670 - 17 - ▼ ▼

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp シム・スペーサーの 詳細はこちら ラミネートシム用 ピーリングツール 当日出荷 受付16時 ・ラミネートシムのはく離にご使用いただけます。 ・やすり部を備えたツールで、簡単にラミネートシムをはく離することが可能です。 ・鋭利な刃がついていないため、刃物を用いるよりも安全に作業が可能です。 (140) 61 79 ピーリングツール 品番 価格（円） P-1 13,500 ■ラミネートシムとは 0.05mmの板が積層（ラミネート）されたシムで、1枚ずつ はく離することで板厚を調整可能です。航空宇宙分野で広く使 用されており、米国航空宇宙規格、ドイツ航空宇宙規格に準拠 しています。積層された板のはく離には鋭利な工具が必要で、 従来はカッターナイフやデザインナイフなどを用いるのが一般 的でした。 ■ピーリングツールの使い方 ①ラミネートシム端面をツールのやすり面でこする ②めくれた隙間にツールの刃部を差し込む ③ツールを動かし隙間を広げる ④ラミネートシムのシートをめくりあげる ⑤不要なシートをはく離する - 18 - 12 ▼ ▼ (φ20)

最新情報・CADダウンロード・お問い合わせは、ホームページから！ www.iwata-fa.jp センサブラケット シングルプレート 当日出荷 CAD CAD レーザーセンサ用 受付16時 2D 3 D 対応センサ OMRON社 ZP-LS025/050/100 等 基本形状の「ストレート」「L」「Z」タイプは、高価なレーザーセンサを保護するガード仕様です。 さらにあらゆる方向の衝突からセンサを保護するフルガードタイプもラインアップ。 ストレートタイプ 単位：mm 25 40 2-φ3.4 20.5 3 10° 板厚：t 2.0 4.5 t 2 材質 付属品 25 ステンレスSUS304 座金組込十字穴付なべ小ねじ（SUS）P=4 M3×30…2個 板ナット（SUS304）…1個 品番 価格（円） FSLUS060-S 1,300 Lタイプ 単位：mm 25 4.5 10 10 10 40 52 2-φ3.4 20.5 22 (30) 3 板厚：t 2.0 材質 付属品 10° ステンレスSUS304 座金組込十字穴付なべ小ねじ（SUS）P=4 M3×30…2個 板ナット（SUS304）…1個 品番 価格（円） FSLUL060-S 1,380 - 19 - ▼ 80 68.6 10 14 18 90 40.2 8 10 68.6 30 8 40.2 18 90° 4.5 40 25 90° t 2 50 25 3.4 3.4
