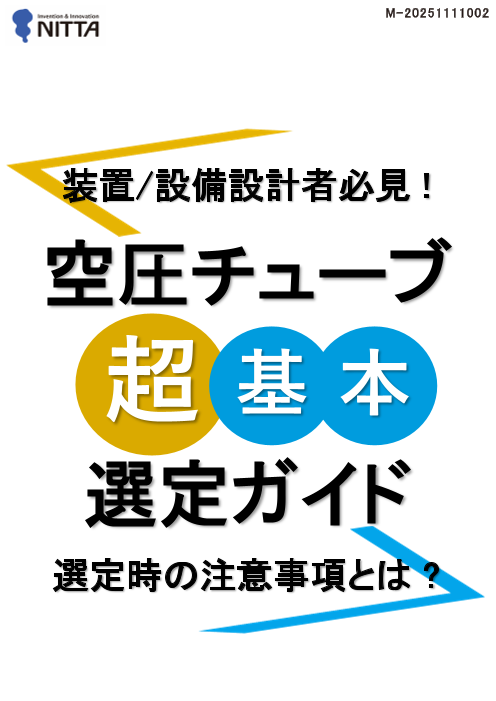

Page1
スライド 1
M-20251111002
装置/設備設計者必見 !
空圧チューブ
超 基 本
選定ガイド
選定時の注意事項とは ?

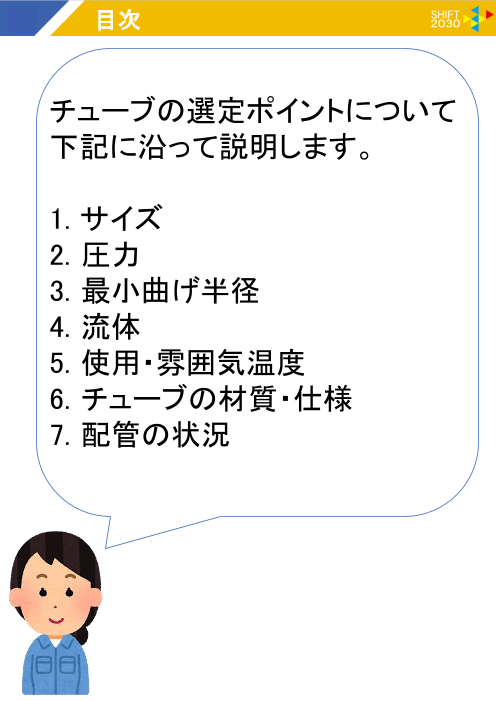

Page2
スライド 2
目次
チューブの選定ポイントについて
下記に沿って説明します。
1. サイズ
2. 圧力
3. 最小曲げ半径
4. 流体
5. 使用・雰囲気温度
6. チューブの材質・仕様
7. 配管の状況
Page3
スライド 3
1 サイズの確認
チューブを選ぶとき、まず
何を確認すればいいの？
まずはサイズ！
外径と内径を
しっかり確認することが
大事だよ。
外径と内径って、
どう違うの？
外径はチューブの外側の太さ、
内径は中を流れる部分の太さ。
流量や接続部品に関係するから、
間違えると取り付けできないこと
もあるよ！
まずはチューブサイズを確認！
Page4
スライド 4
2 圧力の確認
サイズの次は何を
見ればいいですか？
最高使用圧力だね。
これはチューブが
安全に使える最大の圧
力のこと。
じゃあ、圧力が
高すぎるとどうなるの？
破裂したり、劣化が早まったり
するから危険なんだ。だから、
使用する機器の圧力と
チューブの耐圧をちゃんと
合わせる必要があるよ。
圧力を確認！
Page5
スライド 5
3 最小曲げ半径の確認
チューブって、どれくらい
曲げても大丈夫なんですか？
それが最小曲げ半径って
やつだよ。簡単に言うと
どこまで曲げられるか
ってこと。
じゃあ、柔軟性とは
違うんですか？
うん、柔軟性は
どれくらいの力で曲げられるか
同じ曲げ半径でも、柔らかさが
違うこともあるんだ。
なるほど！
図で見たら
わかりやすいですね！
※参考図
最小曲げ半径を確認！
Page6
スライド 6
4 流体の種類の確認
チューブの中を流すものも
関係あるんですか？
もちろん！水、空気、油
など、流体によって適した
材質が違うんだ。
油を流すのに不適切な
チューブを使ったら…？
劣化したり、漏れたりする可
能性があるよ。だから、流体
の種類は必ず確認しよう！
流体の種類を確認！
Page7
スライド 7
5 使用温度・雰囲気温度の種類の確認
温度も関係あるんですか？
めちゃくちゃ重要！流体の温
度が高すぎると、
チューブがすぐ劣化するし、
低すぎるとカチカチになって
折れやすくなる。
周囲の温度も？
そう！雰囲気温度も確認しよう。
例えば、太陽の光で熱くなる「輻
射熱」の影響もあるから、断熱材
で保護することもあるよ。
使用温度・雰囲気温度を確認！
Page8
スライド 8
7 材質・仕様の確認
チューブの材質って、
どう選べばいいんですか？
例えば、静電気を防ぎたいなら、
カーボンを多く含むUEチューブ
がおすすめ！
柔軟性が欲しいときは？
ウレタンチューブがいいね。
でも、圧力耐性はナイロンより弱い
から、他の条件も確認しよう。
他にも形を保てるDKチューブや
クリーンルーム用のチューブもある
よ！詳しくはカタログ（巻末参照）を
見るか、ニッタに問い合わせてね！
材質・仕様を確認！
Page9
スライド 9
8 配管の状況の確認
最後に、配管の状況って
どういうことですか？
固定配管か稼働配管かを
確認するんだ。
動く部分があるなら、耐久
性や柔軟性が
必要になるからね。
なるほど！動くところには、
動きに強いチューブを選ば
ないとですね！
配管の状況を確認！
Page10
スライド 10
最後に…
これで自分で空圧チューブの
選定が出来そうです！
わからないことがあれば、
なんでもニッタ株式会社へ
相談してください！
また、カタログを見ると詳しく
分かります。ぜひご覧ください！
ニ総ッ合タ一カタ般ロ産グは業こ用ちチらュをークブリック
ニッタ一般産業用チューブ
総合カタログはこちらをクリック
