Page1

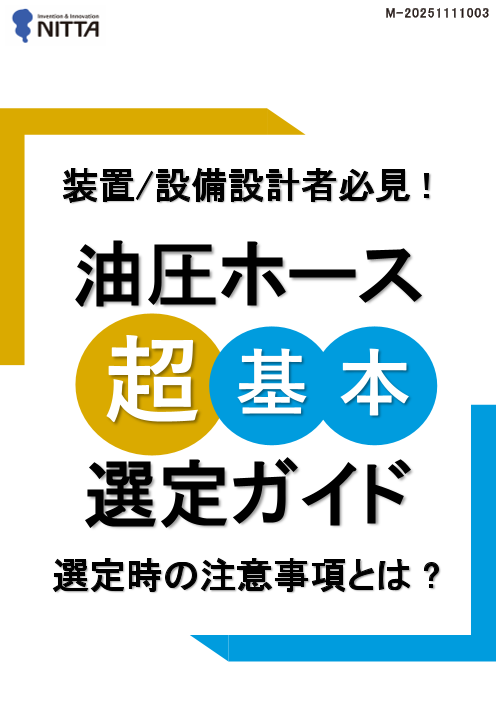

スライド 1
M-20251111003
装置/設備設計者必見 !
油圧ホース
超 基 本
選定ガイド
選定時の注意事項とは ?
Page2

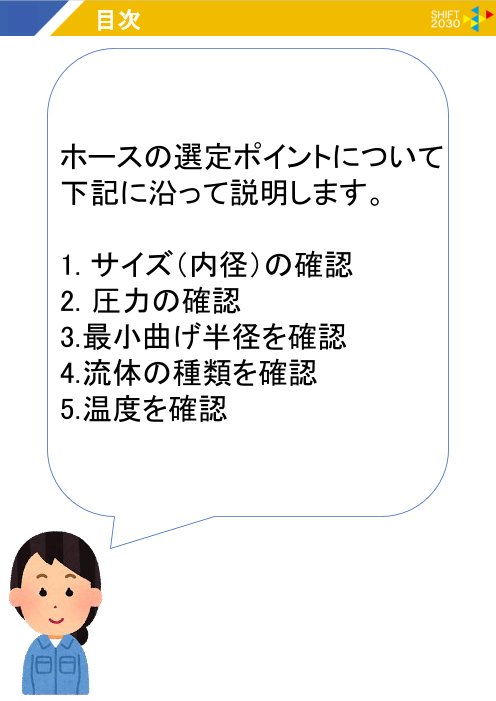

スライド 2
目次
ホースの選定ポイントについて
下記に沿って説明します。
1. サイズ（内径）の確認
2. 圧力の確認
3.最小曲げ半径を確認
4.流体の種類を確認
5.温度を確認
Page3

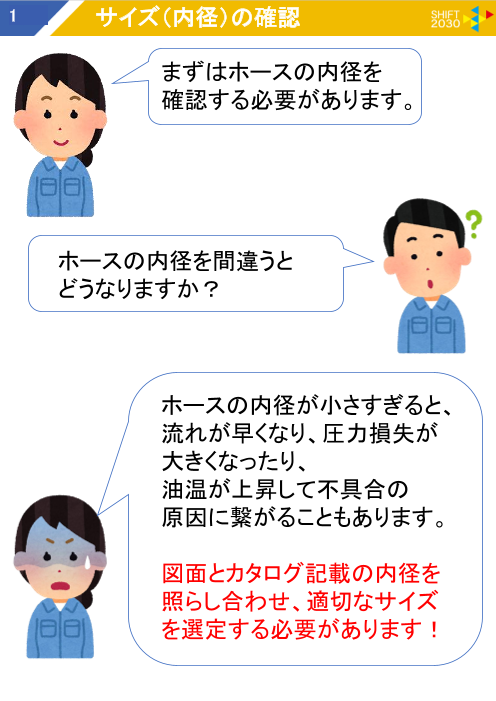

スライド 3
1 サイズ（内径）の確認
まずはホースの内径を
確認する必要があります。
ホースの内径を間違うと
どうなりますか？
ホースの内径が小さすぎると、
流れが早くなり、圧力損失が
大きくなったり、
油温が上昇して不具合の
原因に繋がることもあります。
図面とカタログ記載の内径を
照らし合わせ、適切なサイズ
を選定する必要があります！
Page4
スライド 4
2 圧力の確認
次に下記3つの圧力を
確認してください。
1. 最高使用圧力：
ホースが安全に使用できる最大の使用圧力
2. 最大衝撃圧力：瞬間的にかかる最大の圧力
最高使用圧力を満たしているが、最高衝撃圧力を
満たしていない場合には、異なるホースを選定する
必要があります。
3. 最小破壊圧力：ホースが壊れ始める最も低い圧力
なるほど、圧力は
当然大事ですね！
Page5
スライド 5
3 最小曲げ半径を確認
次に最小曲げ半径を
確認してください。
最小曲げ半径？
最小曲げ半径とは一言でいうと、
「どのくらいまでホースを曲げられるか」
柔軟性との違い → 柔軟性は、
「どのくらいの力でホースを曲げる事が出来るか」
同じ最小曲げ半径であったとしても、
柔軟性に違いがある場合もあります。
曲げ半径については下記図を参照してください。
Page6
スライド 6
4 流体の種類を確認
次に流体の種類を
確認してください。
流体はどのような点に
気を付ければよいのですか？
ホースのコアチューブ（流体が当たるところ）は、
耐油性に優れた樹脂で作られているので、
鉱物油の使用は問題ありません。
しかし、合成油や難燃性の特殊油などは、
種類によっては影響を与えてしまうものも・・・
加えて、継手＆アダプタは、鋼材をメッキ
したものが標準なので、
特殊な流体は、材質や表面処理に
影響を与える恐れがあります。
迷ったときは、
まずニッタ株式会社に相談してください！
Page7
スライド 7
5 使用温度を確認
最後に使用温度を
確認してください。
温度はどこの箇所の
温度ですか？
大きく分けて２点です。
１．流体温度を確認しましょう
規定温度範囲外での使用は、製品の
故障や寿命の低下につながります。
２．雰囲気温度を確認しましょう
ホースを使用する際の周囲の温度と
環境を確認しましょう。
例えば・・・太陽の光を浴びると、触れていないにもかか
わらず、体が熱くなってくる。
これは輻射熱の事ですが、そういった影響を受ける可
能性があるか確認し、受けるのであれば、断熱材で保
護する必要があります。
Page8
スライド 8
最後に…
これで自分で油圧ホースの
選定が出来そうです！
わからないことがあれば、
なんでもニッタ株式会社へ
相談してください！
また、カタログを見ると詳しく
分かります。ぜひご覧ください！
