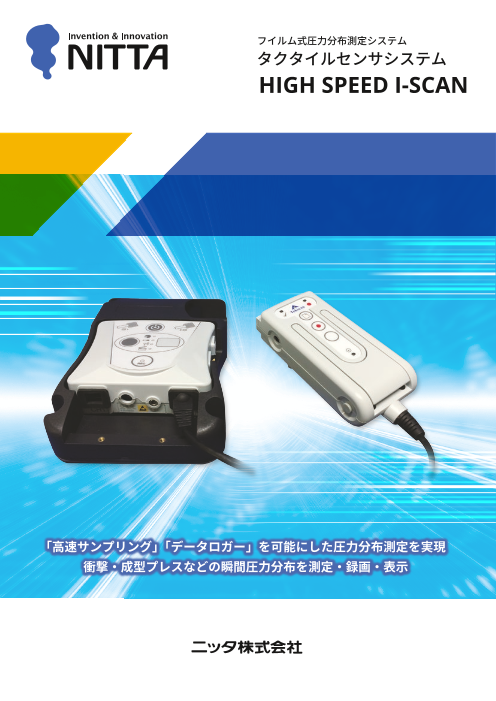

フイルム式圧力分布測定システム タクタイルセンサシステム HIGH SPEED I-SCAN

フイルム式圧力分布測定システム サンプリングの高速化とデータロガーを可能にしたハードウェア タクタイルセンサシステム 〉〉 データロガー ユニット 仕様 〉〉 センサコネクタ 仕様 HIGH SPEED I-SCAN センサの出力情報をロギングするユニット センサシートを接続するためのコネク です。最大2台のコネクタを接続することが タです。 可能です。 各センシングポイントの持つ電気抵抗 PCへの接続で、リアルタイムモード・データ 値を、デジタル信号に変換し、インター ダウンロードが可能です。 フェースへ送信します。 サイズ W188×T125×H48mm 分解能 8ビット 重さ 約 640g（バッテリー除く） サンプリング速度 最大730Hz（但しISCAN100の場合） 接続ポート数 2ポート サイズ W57×T135×H35mm データロガーユニット 電源 AC VersaTek ハンドル ケーブル長さ 約4.5m 保存容量 8GB（付属メモリカード） 重量 約290g 用途に応じて、豊富なセンサ形状から選択できます 〉〉 センサ対応表 センサタイプ センサ名称 測定ポイント数 感圧部サイズ（mm） 最大周波数（Hz） 2台接続時最大周波数 I-SCAN10×10 100 12×12 3597 3597 I-SCAN40 44×44 730 492 I-SCAN50 56×56 730 492 I-SCAN75 84×84 730 492 I-SCAN I-SCAN100 1936 112×112 730 492 I-SCAN150 165×165 628 492 I-SCAN210 238×238 628 492 #5027 27.9×27.9 730 492 PINCH A3 264 300.0×82.5 2865 2865 #5555 2288 457.6×56.0 532 416 PINCH A3-40 319×44 628 492 1936 A4-40 220×44 628 492 BIG-MAT BIGMAT 2112 480×440 369 369 C-SCAN C-SCAN12S 7744 361×361 191 － HUGE-MAT HUGE-MAT 1768 884×578 255 255 ● 動作に必要な環境 コンピュータ 〉〉 IBM PC/AT互換機 アクセサリー CPU Intel Pentium 2GHzまたはそれ以上 メモリ 2GB RAM ハードディスク 1GB トリガスイッチ ディスク装置 CD-ROMドライブ I/Oポート USB2.0 OS Windows7, 8, 10（32/64ビット版に対応） バッテリーパック 注）すべてのコンピュータでの動作を保証するものではありません。 「高速サンプリング」「データロガー」を可能にした圧力分布測定を実現 ! 衝撃・成型プレスなどの瞬間圧力分布を測定・録画・表示 安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 必ず実施 工業資材事業部　化成品事業グループ https://www.nitta.co.jp/ 〒104-0061　東京都中央区銀座 8-2-1　TEL:03-6744-2720　FAX:03-6744-2721 代理店 2023.01.KY 本カタログの仕様は、改良などにより予告なしに変更することがあります。
