長年の実績“GWシリーズ”にたわみ防止タイプが 新登場!
「高速摺動対応」70m/min 「ドライ切削化対応」ロングライフ
取付け時のたわみにより発生する隙間を大幅に改善。
切粉の掻きモレを低減します。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 高速対応リップシール GW-LPV2 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | ニッタ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

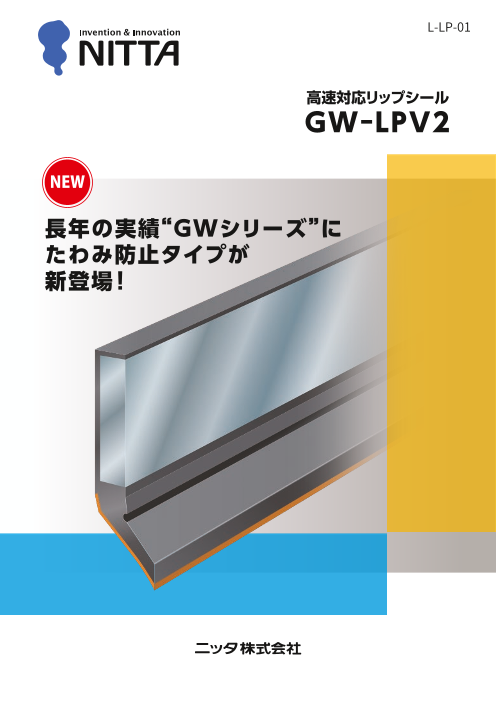

Page1
L-LP-01
高速対応リップシール
GW-LPV2
NEW
長年の実績“GWシリーズ”に
たわみ防止タイプが
新登場!
Page2
「高速摺動対応」70m/min 「ドライ切削化対応」ロングライフ
●断面形状 B
T 鋼板
NEW
NBR
取付け時の
たわみにより
発生する隙間を
大幅に改善。
特殊素材 切粉の掻きモレを
低減します。
P
タイプ 品番 ゴム硬度 W B L T P 芯金厚み 推奨押付代 定尺素材
（mm）（mm）（mm）（mm）（mm） （mm） （mm） 全長（mm）
GW-LPV1 70 30 9.5 18 3 14.2 1.6 3 1000
GW
NEW GW-LPV2 70 30 9.5 18 3 14.2 2.3 3 1000
ワイパーの締め付けによる本体部分の反り測定試験
基準 1
ねじピッチ 0.9 ワイパー締付試験
発生する隙間の量
を ねじ穴の大きさ：M6 GW-LPV1
25mm間隔に測定 0.8
基準から ねじピッチ：250mm GW-LPV2
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0 50 100 150 200 250 300
基準からの間隔［mm］
https://www.nitta.co.jp/
2019092000D/U
隙間の大きさ［mm］
W
L
