光学設計作業をシミュレーター検証作業に置き換え
外観検査用の光学設計シミュレータ（仮称）は、カメラ・レンズ・照明の最適な組み合わせや設置位置を仮想環境上で自動算出します。従来の試行錯誤による多くの時間がかかっていた光学設計作業を大幅に削減し、生産ライン立ち上げの期間短縮と品質向上を実現します。
関連メディア
このカタログについて
| ドキュメント名 | 外観検査 光学設計シミュレーター |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 5.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社DTSインサイト (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

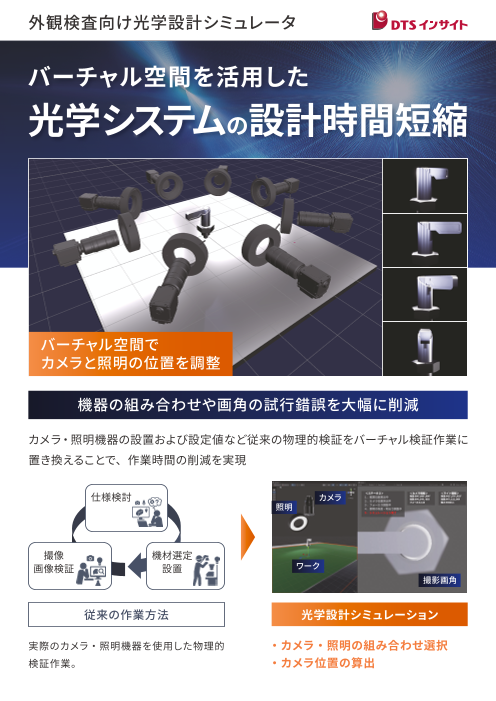

Page1
外観検査向け光学設計シミュレータ
バーチャル空間を活用した
光学システムの設計時間短縮
バーチャル空間で
カメラと照明の位置を調整
機器の組み合わせや画角の試行錯誤を大幅に削減
カメラ・照明機器の設置および設定値など従来の物理的検証をバーチャル検証作業に
置き換えることで、作業時間の削減を実現
仕様検討 カメラ
照明
撮像 機材選定
画像検証 設置 ワーク
撮影画角
従来の作業方法 光学設計シミュレーション
実際のカメラ・照明機器を使用した物理的 ・カメラ・照明の組み合わせ選択
検証作業。 ・カメラ位置の算出
Page2
基本機能
カメラ・照明機器検証 カメラ位置調整 照度調整
カメラと照明機器の組み合わ カメラ位置を検証し全ての面・ 照明位置・角度、明るさを
せをシミュレータ上で検証 箇所が撮像できる画角を算出 検証
使用事例
凹凸ワークでの 数十ショット 照度段階調整
カメラ位置算出 カメラ位置算出 凹凸や傷が見えやすい照度に調整
撮影調整が困難なワークでも 数十回 撮影が必要な対象も
簡単に撮影 自動で撮影
カメラ 材質再現
照明 金属・樹脂等の素材再現
ワーク
撮影画角
改善効果
手作業での試行錯誤を解消し３割以上の削減効果！製造の前倒しにも貢献
生産工程
生産準備
開発設計 設備構築
工程 ライン設計 ライン搬送制御 (PLC, ロボット,etc.) 製造
Before 仕様定義 設備導入 外観検査システム構築 � ワークあたり
光学設計 (�~�ヶ月 ) 画像解析・検査ソフト開発 １～６ヶ月
物理試運転 仕様
検討
撮像 機材選定
画像検証 設置
生産工程
生産準備
開発設計 ライン設計
工程 仕様定義 設備導入 設備構築
ライン搬送制御 (PLC, ロボット,etc.) 製造
After 外観検査システム構築 �.� ～ � ヶ月
光学設計(�.�~�ヶ月) 画像解析・検査処理開発 (��% 削減 )
仮想試運転 物理試運転 効果 �：製造の前倒し
効果１：期間の短縮
試行錯誤回数を削減し期間短縮 効果２：作業前倒し
t� t� t� t�
